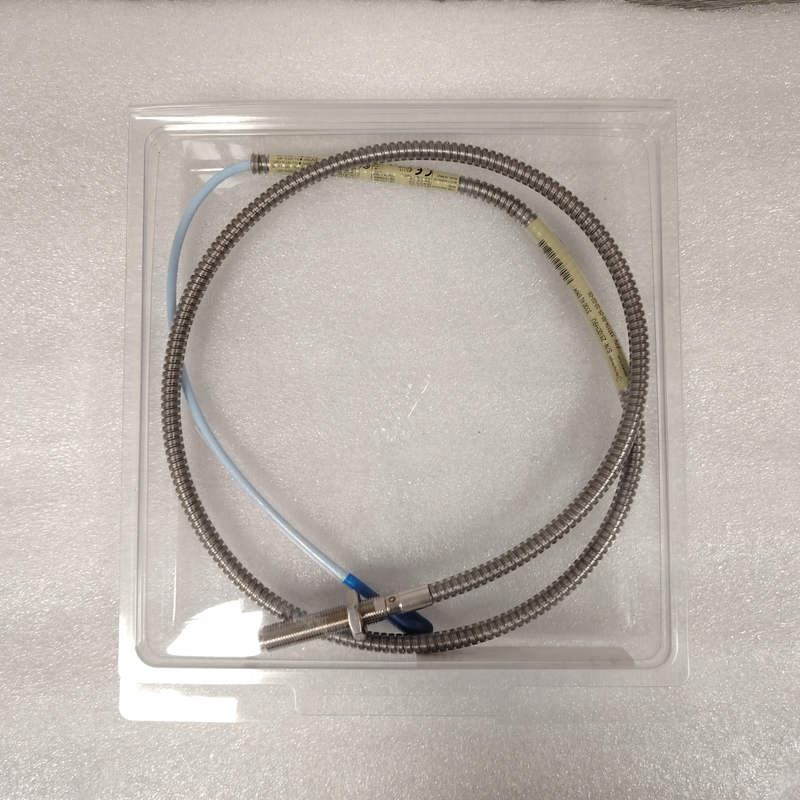

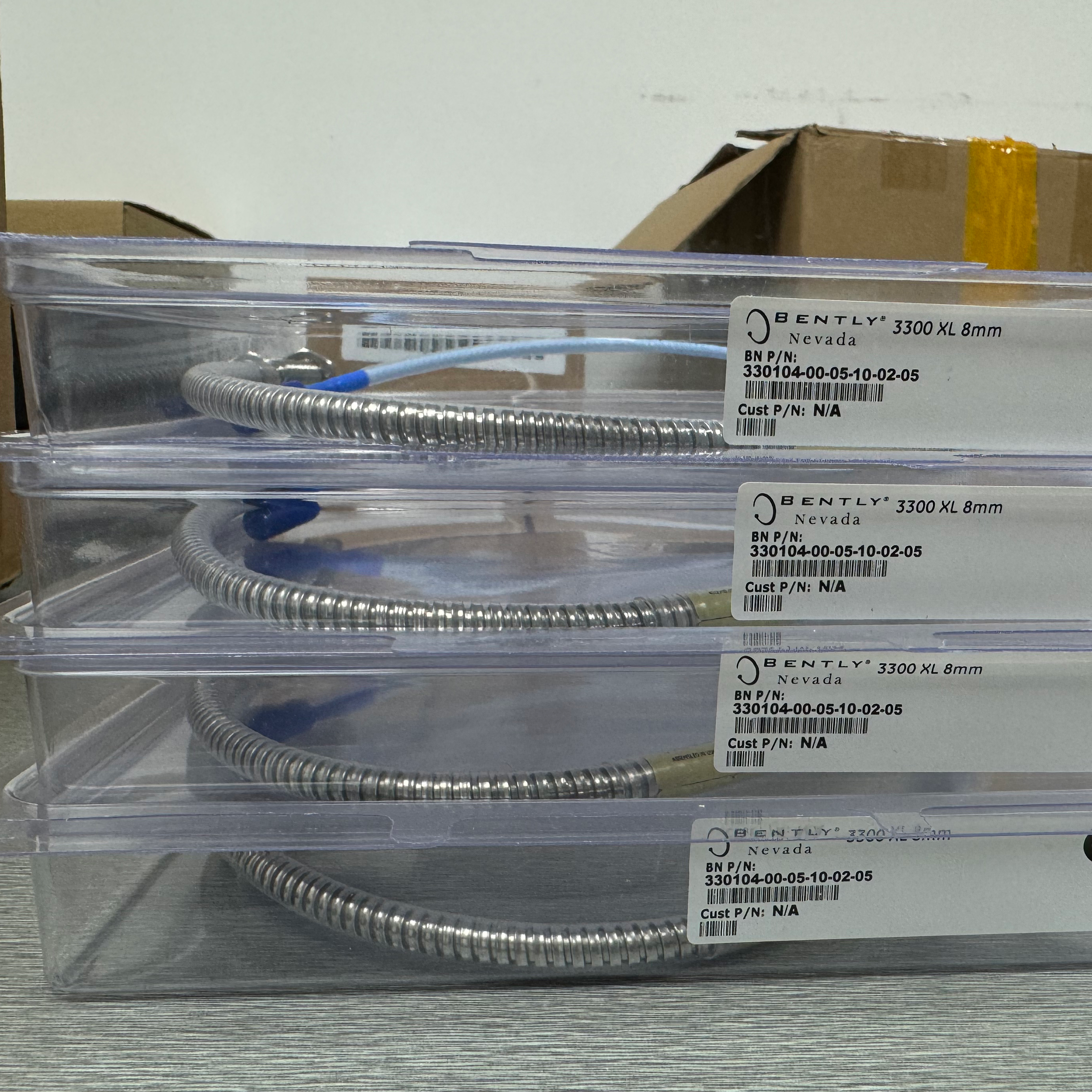

बेंटली नेवादा 330104 मीट्रिक एम 10 × 1 थ्रेड और स्टेनलेस स्टील कवच के साथ एक मानक फॉरवर्ड माउंट जांच है। 3300 एक्सएल श्रृंखला 8 मिमी एड़ी वर्तमान ट्रांसड्यूसर सिस्टम से यह प्रणाली घूमने वाली मशीनरी की स्थिति की निगरानी के लिए एक वैश्विक बेंचमार्क है, जिसका व्यापक रूप से टर्बाइन, कंप्रेसर, पंखे, पंप, जनरेटर और अन्य महत्वपूर्ण उपकरणों पर कंपन, विस्थापन, गति और कीफ़ेसर माप के लिए उपयोग किया जाता है।
3300 एक्सएल 8 मिमी प्रणाली अपने उन्नत प्रदर्शन, उच्च विश्वसनीयता और पूर्ण विनिमेयता के लिए प्रसिद्ध है। 330104 जांच में मानक फॉरवर्ड माउंटिंग के लिए एम10×1 मीट्रिक थ्रेड की सुविधा है (यानी, माउंटिंग होल में स्क्रू करके मशीन के बाहर से स्थापित किया गया है)। इसकी विशिष्ट विशेषता लचीला स्टेनलेस स्टील कवच है, जो घर्षण, कुचलने, उच्च तापमान और कठोर वातावरण के खिलाफ उत्कृष्ट यांत्रिक सुरक्षा प्रदान करता है। जांच केबल के ऊपर साथ ही, मीट्रिक थ्रेड डिज़ाइन इसे मीट्रिक मानकों के अनुसार निर्मित उपकरणों के साथ पूरी तरह से संगत बनाता है, विशेष रूप से यूरोप, एशिया और अन्य मीट्रिक-क्षेत्र मशीनरी निर्माताओं और अंतिम उपयोगकर्ताओं में।
यह उत्पाद यांत्रिक विन्यास, रैखिक सीमा, सटीकता और तापमान स्थिरता के लिए अमेरिकन पेट्रोलियम इंस्टीट्यूट (एपीआई) 670 मानक का पूरी तरह से अनुपालन करता है। सभी 3300 एक्सएल 8 मिमी सिस्टम घटक (प्रोब, एक्सटेंशन केबल और प्रोक्सिमिटर सेंसर) पूरी तरह से विनिमेय हैं, जो व्यक्तिगत घटकों के मिलान या बेंच कैलिब्रेशन की आवश्यकता को समाप्त करते हैं - फ़ील्ड रखरखाव और स्पेयर पार्ट्स प्रबंधन को बहुत सरल बनाते हैं।
2. सिस्टम घटक
एक पूर्ण 3300 एक्सएल 8 मिमी एड़ी वर्तमान ट्रांसड्यूसर प्रणाली में तीन मुख्य घटक होते हैं, जिसमें 330104 जांच प्रमुख सेंसिंग तत्व है:
330104 3300 एक्सएल 8 मिमी मीट्रिक थ्रेड बख़्तरबंद जांच - सीधे प्रवाहकीय सतह (उदाहरण के लिए, शाफ्ट) की दूरी को महसूस करता है। इसका M10×1 धागा मीट्रिक माउंटिंग छेद में फिट बैठता है, और कवच मजबूत केबल सुरक्षा प्रदान करता है।
3300 एक्सएल एक्सटेंशन केबल - जांच को प्रोक्सिमिटर सेंसर से जोड़ता है। कुल सिस्टम लंबाई (जांच केबल लंबाई + एक्सटेंशन केबल लंबाई) प्रोक्सिमिटर सेंसर की रेटेड लंबाई (उदाहरण के लिए, 5 मीटर या 9 मीटर) से मेल खाना चाहिए। 330104 जांच का उपयोग मानक, बख्तरबंद, या फ्लुइडलॉक एक्सटेंशन केबल (उदाहरण के लिए, 330130 श्रृंखला) के साथ किया जा सकता है।
3300 एक्सएल प्रोक्सिमिटर सेंसर - जांच को एक उच्च आवृत्ति वाहक सिग्नल की आपूर्ति करता है, गैप वोल्टेज को डिमोड्यूलेट और बढ़ाता है। आउटपुट अंतराल के लिए आनुपातिक एक नकारात्मक डीसी वोल्टेज है (आमतौर पर -0 वीडीसी से -18 वीडीसी या -24 वीडीसी रैखिक रेंज) और मॉनिटर या विश्लेषक चला सकता है। सामान्य मॉडल: 330180 श्रृंखला।
महत्वपूर्ण टिप्पणियाँ :
1‑मीटर सिस्टम एक्सटेंशन केबल का उपयोग नहीं करते हैं; जांच सीधे प्रोक्सिमिटर से जुड़ती है।
फ़ैक्टरी डिफ़ॉल्ट अंशांकन लक्ष्य सामग्री AISI 4140 स्टील है। अन्य लक्ष्य सामग्रियों का अंशांकन अनुरोध पर उपलब्ध है।
थ्रेड विनिर्देश को छोड़कर, 330104 विद्युत और भौतिक रूप से इंपीरियल थ्रेड बख्तरबंद मॉडल 330102 के समान है।
3. मुख्य विशेषताएं और लाभ
330104 जांच में 3300 एक्सएल श्रृंखला से कई उन्नत डिजाइन शामिल हैं, जबकि मीट्रिक धागे और कवच सुरक्षा दोनों की पेशकश की जाती है।
3.1 मजबूत यांत्रिक डिजाइन
टिपलॉक ™ मोल्डिंग - पेटेंट जांच टिप मोल्डिंग जांच टिप और शरीर के बीच एक मजबूत बंधन प्रदान करता है, ढीलापन या घूर्णन को रोकता है, कंपन और सदमे प्रतिरोध में काफी सुधार करता है।
CableLoc™ डिज़ाइन - केबल‑टू‑प्रोब बॉडी कनेक्शन पेटेंट किए गए CableLoc डिज़ाइन का उपयोग करता है, जिसमें 330 N (75 lbf) तक खींचने की ताकत होती है, जिससे यह सुनिश्चित होता है कि केबल उच्च तनाव के तहत अलग न हो।
स्टेनलेस स्टील कवच - FEP बाहरी जैकेट के साथ एक लचीला AISI 302/304 स्टेनलेस स्टील ब्रैड जांच केबल को कवर करता है। कवच प्रभावी रूप से काटने, घर्षण, कृंतक के काटने और उच्च तापमान विकिरण का प्रतिरोध करता है, जो कठोर वातावरण में केबल जीवन को काफी बढ़ाता है। कवच का बाहरी व्यास: 7.67 मिमी (0.302 इंच); कवच सामी अधिकतम व्यास: 10.2 मिमी (0.40 इंच)।
मीट्रिक एम10×1 थ्रेड - थ्रेड आकार एम10×1 अंतरराष्ट्रीय मीट्रिक मानकों के अनुरूप है, जो एडेप्टर के बिना मीट्रिक माउंटिंग छेद में सीधे स्थापना की अनुमति देता है। थ्रेड एंगेजमेंट विशेषताओं को 8 मिमी जांच के लिए अनुकूलित किया गया है।
मानक फॉरवर्ड माउंट - जांच को मशीन के बाहर से बढ़ते छेद में पेंच किया जाता है और लॉक नट के साथ सुरक्षित किया जाता है - एक सीधी और विश्वसनीय स्थापना विधि।
3.2 विश्वसनीय विद्युत कनेक्शन
ClickLoc™ गोल्ड-प्लेटेड कनेक्टर - जांच और एक्सटेंशन केबल के बीच संक्षारण प्रतिरोधी ClickLoc कनेक्टर्स को केवल उंगली कसने की आवश्यकता होती है (एक श्रव्य 'क्लिक' पूर्ण जुड़ाव को इंगित करता है)। विशेष लॉकिंग तंत्र कंपन के कारण ढीलापन रोकता है, और किसी विशेष उपकरण की आवश्यकता नहीं होती है।
कनेक्टर रक्षक - वैकल्पिक कनेक्टर रक्षक तेल, नमी और धूल के खिलाफ अतिरिक्त पर्यावरण सुरक्षा प्रदान करते हैं। डेटाशीट सभी इंस्टॉलेशन के लिए कनेक्टर प्रोटेक्टर की अनुशंसा करती है।
3.3 उच्च आरएफआई/ईएमआई प्रतिरक्षा
3300 एक्सएल प्रोक्सिमिटर सेंसर और जांच प्रणाली रेडियो फ्रीक्वेंसी और विद्युत चुम्बकीय हस्तक्षेप के प्रति उच्च प्रतिरक्षा प्रदर्शित करती है। यहां तक कि फ़ाइबरग्लास हाउसिंग में स्थापित होने पर भी, पास के रेडियो सिग्नल कोई प्रतिकूल प्रभाव नहीं डालते हैं। बेहतर प्रतिरक्षा विशेष परिरक्षित नाली या धातु आवास के बिना यूरोपीय सीई मार्क आवश्यकताओं को पूरा करती है, जिससे स्थापना लागत और जटिलता कम हो जाती है।
3.4 आसान स्थापना और रखरखाव
स्प्रिंगलॉक टर्मिनल स्ट्रिप्स - प्रोक्सिमिटर सेंसर के स्प्रिंगलॉक टर्मिनल स्ट्रिप्स को किसी विशेष उपकरण की आवश्यकता नहीं होती है। वे तेज़, मजबूत, कंपन-प्रतिरोधी वायरिंग कनेक्शन प्रदान करते हैं, जो स्क्रू-प्रकार के क्लैंप को खत्म करते हैं जो ढीले हो सकते हैं।
पूर्ण विनिमेयता - 3300 एक्सएल 8 मिमी घटक (330104 जांच सहित) गैर-एक्सएल 3300 श्रृंखला 5 मिमी और 8 मिमी घटकों के साथ विद्युत और शारीरिक रूप से विनिमेय हैं। हालाँकि, XL और गैर-XL घटकों को मिलाने से सिस्टम का प्रदर्शन गैर-XL विनिर्देशों तक सीमित हो जाता है।
4. स्थापना संबंधी विचार
थ्रेड एंगेजमेंट लंबाई - M10×1 मीट्रिक थ्रेड के लिए, अधिकतम अनुशंसित एंगेजमेंट लंबाई 5 मिमी है (डेटाशीट पृष्ठ 8 तालिका देखें: M10×1 अधिकतम एंगेजमेंट 5 मिमी)। इससे अधिक होने पर बंधन या जांच क्षति हो सकती है। बेंटली नेवादा अत्यधिक थ्रेड जुड़ाव से क्षतिग्रस्त जांच को प्रतिस्थापित नहीं करता है।
माउंटिंग टॉर्क - अनुशंसित टॉर्क मानों का पालन करें। मानक फॉरवर्ड माउंट जांच: पूर्ण थ्रेड जुड़ाव के लिए 11.2 एनएम (100 इंच · एलबीएफ); यदि केवल पहले तीन धागे लगे हुए हैं तो 7.5 एनएम (66 इंच · एलबीएफ) का उपयोग करें। अधिकतम अनुमत टॉर्क 33.9 N·m (300 in·lbf) है।
लॉक नट - जांच को सुरक्षित करने के लिए सुरक्षा तार छेद (भाग संख्या 04301008) के साथ वैकल्पिक एम10×1 जांच लॉक नट उपलब्ध है।
कनेक्टर रक्षक - सभी इंस्टॉलेशन (ऑर्डरिंग विकल्प डीडी = 01 या 11) के लिए दृढ़ता से अनुशंसित। टरबाइन तेल के संपर्क में आने वाले कनेक्शन के लिए सिलिकॉन टेप (विस्तार केबल के साथ आपूर्ति) की अनुशंसा नहीं की जाती है।
कवच ग्राउंडिंग - ग्राउंड लूप से बचने के लिए कवच को आम तौर पर एक छोर पर ग्राउंड किया जाना चाहिए। विशिष्ट वायरिंग निर्देशों के लिए बेंटली नेवादा इंस्टॉलेशन चित्र (उदाहरण के लिए, 140979) देखें।
न्यूनतम मोड़ त्रिज्या - बख्तरबंद और गैर-बख्तरबंद दोनों वर्गों के लिए न्यूनतम केबल मोड़ त्रिज्या 25.4 मिमी (1.0 इंच) है। अत्यधिक झुकने से केबल या कवच क्षतिग्रस्त हो सकता है।
मीट्रिक/इंपीरियल मिक्सिंग - 330104 के M10×1 धागे का उपयोग इंपीरियल माउंटिंग होल या लॉक नट के साथ नहीं किया जा सकता है। सुनिश्चित करें कि माउंटिंग बेस में M10×1 धागे भी हों।
5. विशिष्ट अनुप्रयोग
330104 मीट्रिक बख्तरबंद जांच विशेष रूप से उपयुक्त है:
मीट्रिक-मानक घूर्णन मशीनरी - M10×1 माउंटिंग छेद के साथ यूरोप, एशिया आदि में निर्मित टर्बाइन, कंप्रेसर, जनरेटर।
उच्च यांत्रिक घिसाव जोखिम वाले क्षेत्र - कवच प्रभावी ढंग से केबल को तेज किनारों, मलबे या उपकरणों से बचाता है।
टरबाइन बियरिंग हाउसिंग - जहां केबल उच्च तापमान, तेल धुंध और कंपन के संपर्क में आ सकते हैं; कवच अतिरिक्त सुरक्षा प्रदान करता है।
बाहरी वातावरण के संपर्क में आने वाली केबल - जैसे बाहरी मशीनें, जहां कवच यूवी विकिरण और कृंतक क्षति का प्रतिरोध करता है।
अधिकतम विश्वसनीयता की आवश्यकता वाले मीट्रिक अनुप्रयोग - 330104 मीट्रिक इंस्टॉलेशन के लिए बख्तरबंद विकल्प है।
6. संबंधित मॉडलों के साथ तुलना
विशेषता |
330101 |
330102 |
330103 |
330104 |
धागा |
3/8-24 यूएनएफ |
3/8-24 यूएनएफ |
एम10×1 |
एम10×1 |
कवच |
नहीं |
हाँ |
नहीं |
हाँ |
प्राथमिक क्षेत्र |
शाही मानक |
शाही + कठोर वातावरण |
मीट्रिक मानक |
मीट्रिक + कठोर वातावरण |
3 मीटर लंबाई का विकल्प |
हाँ |
हाँ |
नहीं |
नहीं |
न्यूनतम मोड़ त्रिज्या |
25.4 मिमी |
25.4 मिमी |
25.4 मिमी |
25.4 मिमी |
अनुशंसित माउंटिंग टॉर्क |
11.2 एनएम |
11.2 एनएम |
11.2 एनएम |
11.2 एनएम |
