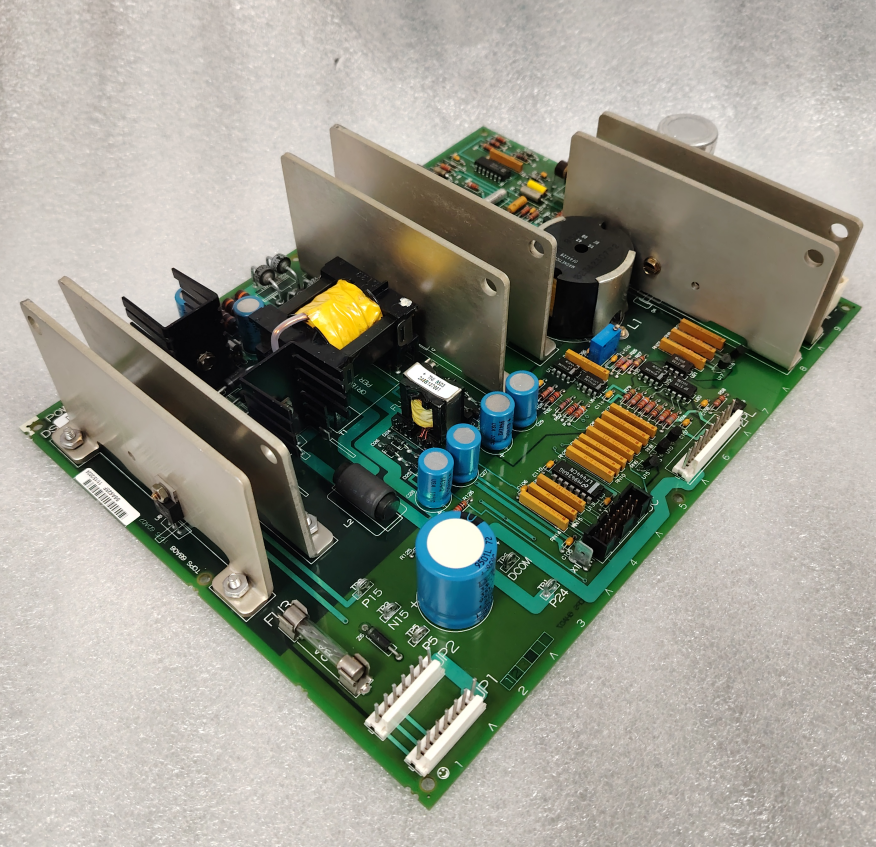

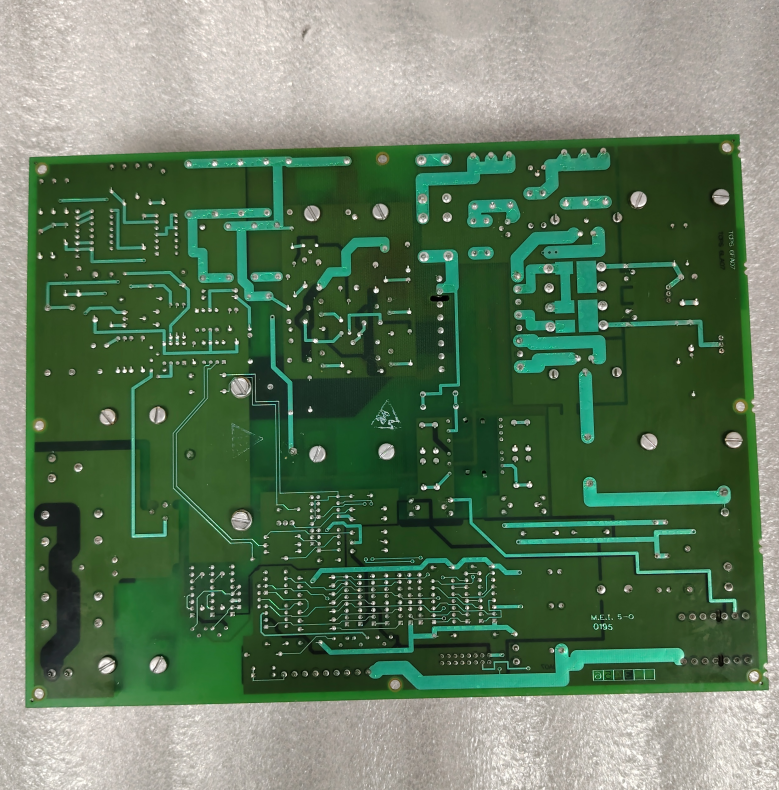

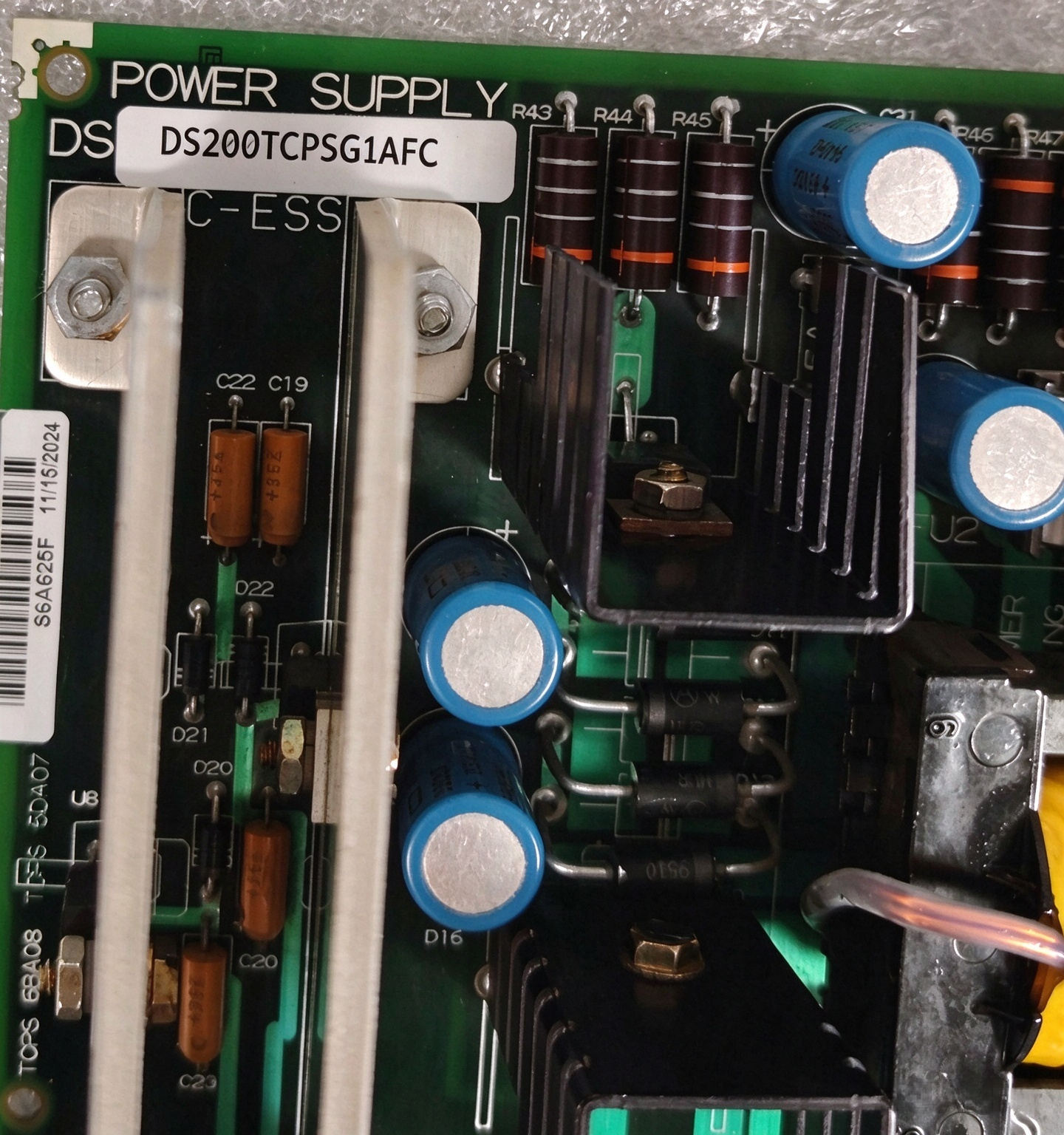

Die GE DS200TCPSG1AFC-Stromversorgungsplatine ist ein wichtiges Stromumwandlungs- und -verteilungsmodul, das in den Antriebs- und Erregerplattformen von GE Industrial Control Systems verwendet wird. Als Mitglied der TCPS-Platinenfamilie ist die DS200TCPSG1AFC-Stromversorgungsplatine für die Umwandlung der Eingangsleistung in die vom Steuerungssystem benötigten geregelten Spannungen und für die Verteilung dieser Spannungen an die verschiedenen Platinen und Anschlussbaugruppen im Antriebs- oder Erregerschrank verantwortlich. Die Karte ist Teil der Kernarchitektur der Stromversorgung und arbeitet mit anderen TCPS-Karten zusammen, um sicherzustellen, dass jede Steuerkarte, jedes Klemmenbrett und jedes Schnittstellenmodul unter allen Betriebsbedingungen eine stabile und zuverlässige Stromversorgung erhält.
Die Stromversorgungsplatine DS200TCPSG1AFC wird durch die GE-Teilenummerierungskonvention identifiziert, die in der gesamten Produktlinie von Industrial Control Systems verwendet wird. Das Präfix „DS200“ identifiziert das Board als Produkt von GE Industrial Control Systems, wobei „200“ ausdrücklich darauf hinweist, dass das Board keine Firmware auf der Basisebene enthält. Das Akronym „TCPS“ gibt die Funktionsbezeichnung der Platine als Stromversorgungsplatine an. Die Bezeichnung „G1“ identifiziert die Hardwaregruppe und den Revisionsstand, während das Suffix „AFC“ die spezifische Kombination aus Grafik und funktionaler Revision identifiziert. Bei der Bestellung oder dem Austausch einer Platine sind alle Ziffern wichtig, da Platinen unterschiedlicher Revisionsstufen möglicherweise nicht identische Hardware enthalten. GE gewährleistet die Abwärtskompatibilität von Ersatzplatinen, weist jedoch darauf hin, dass unterschiedliche Revisionsstufen möglicherweise nicht identische Komponenten enthalten.
Die Stromversorgungsplatine DS200TCPSG1AFC wird typischerweise im Stromversorgungskern des Antriebsschranks montiert, wo sie Eingangsstrom vom Steuertransformator oder von einer vorgeschalteten Stromquelle erhält und die vom Steuerungssystem benötigten geregelten Gleichspannungen erzeugt. Zu diesen Spannungen gehören typischerweise +5 V DC für die digitale Logik, ±15 V DC für die analoge Signalkonditionierung und ±24 V DC für Relais- und Schütztreiber sowie andere anwendungsspezifische Spannungen, die für die jeweilige Antriebs- oder Erregerkonfiguration erforderlich sind. Die Platine sorgt außerdem für eine Isolierung zwischen der Eingangsstromquelle und dem Steuersystem und schützt so die empfindliche Steuerelektronik vor Spannungsspitzen, Erdschleifen und anderen elektrischen Störungen auf den Eingangsstromleitungen.
Diese Produkteinführung bietet detaillierte technische Informationen, Funktionsbeschreibungen, Konfigurationsanleitungen und umfassende Spezifikationen für die Stromversorgungsplatine GE DS200TCPSG1AFC und dient als wichtige Referenz für Antriebsingenieure, Wartungstechniker und Systemintegratoren, die mit industriellen Steuerungsgeräten von GE arbeiten.
Funktionale Architektur und Leistungsumwandlung
Die Stromversorgungsplatine DS200TCPSG1AFC basiert auf einer robusten Architektur für die Stromumwandlung, -regelung und -verteilung. Die Platine erfüllt mehrere unterschiedliche Funktionen, die zusammen eine zuverlässige und stabile Stromversorgung des Steuerungssystems gewährleisten, einschließlich Eingangsgleichrichtung und -filterung, DC-zu-DC-Umwandlung, Spannungsregelung, Ausgangsfilterung und Stromverteilung.
Die Hauptfunktion der Stromversorgungsplatine DS200TCPSG1AFC ist die Umwandlung der Eingangsleistung in die vom Steuerungssystem benötigten geregelten Gleichspannungen. Die Platine akzeptiert Eingangsstrom vom Steuertransformator oder von einer vorgeschalteten Stromquelle, typischerweise mit 38 V Wechselstrom, 115 V Wechselstrom oder 24 V Gleichstrom, abhängig von der spezifischen Antriebskonfiguration und der verwendeten Stromversorgungsarchitektur. Die Eingangsleistung wird gleichgerichtet und gefiltert, um eine ungeregelte Gleichspannung zu erzeugen, die dann durch Schaltregler oder Linearregler in die geregelten Ausgangsspannungen umgewandelt wird.
Die Stromversorgungsplatine DS200TCPSG1AFC erzeugt mehrere Ausgangsspannungen, um den unterschiedlichen Stromanforderungen des Steuerungssystems gerecht zu werden. Dazu gehören typischerweise +5 V Gleichstrom für digitale Logikschaltungen, die die Mikroprozessoren, Speichergeräte, Gate-Arrays und andere digitale Komponenten auf den Steuerkarten mit Strom versorgen. Der +5-V-Gleichstromausgang ist typischerweise der höchste Stromausgang, da digitale Logikschaltungen insbesondere in Systemen mit großer Verarbeitungskapazität und großem Speicher erheblichen Strom ziehen können.
Die Platine erzeugt außerdem ±15 V Gleichstrom für analoge Signalaufbereitungsschaltungen, die Operationsverstärker, Analog-Digital-Wandler, Digital-Analog-Wandler und andere analoge Komponenten versorgen, die in den Spannungs- und Stromrückkopplungsschaltungen verwendet werden. Die ±15-V-Gleichstromausgänge liefern normalerweise einen geringeren Strom als der +5-V-Gleichstromausgang, müssen jedoch gut geregelt und rauscharm sein, um eine genaue analoge Signalverarbeitung zu gewährleisten.
Die Stromversorgungsplatine DS200TCPSG1AFC kann auch ±24 V Gleichstrom für Relais- und Schütztreiberschaltungen erzeugen, die die Pilotrelais, Zwischenrelais und Schützspulen versorgen, die zur Steuerung der Feldausgabegeräte verwendet werden. Die ±24-V-DC-Ausgänge müssen in der Lage sein, den von den Relais- und Schützspulen benötigten Einschaltstrom zu liefern, und müssen gegen den induktiven Rückschlag geschützt sein, der auftritt, wenn diese induktiven Lasten abgeschaltet werden.
Zusätzlich zu diesen Standardspannungen kann die DS200TCPSG1AFC-Stromversorgungsplatine je nach Anforderung der jeweiligen Antriebs- oder Erregerkonfiguration andere anwendungsspezifische Spannungen erzeugen. Dazu können isolierte Spannungen für die Ankerstrom-Rückkopplungskreise, Vorspannungen für die Thyristor-Zündkreise oder andere vom Steuersystem benötigte Spezialspannungen gehören.
Die Leistungsumwandlungsarchitektur der DS200TCPSG1AFC-Stromversorgungsplatine ist darauf ausgelegt, einen hohen Wirkungsgrad, geringe Geräuschentwicklung und einen zuverlässigen Betrieb über den gesamten Bereich der Eingangsspannung und Lastbedingungen zu gewährleisten. Die Platine verwendet Schaltreglertechnologie für höhere Stromausgänge, wodurch ein hoher Wirkungsgrad erreicht und die Wärmeableitung reduziert wird, während für niedrigere Stromausgänge, bei denen geringes Rauschen entscheidend ist, lineare Regler verwendet werden können. Die Platine verfügt über umfassende Schutzfunktionen, darunter Überspannungsschutz, Überstromschutz, Kurzschlussschutz und thermische Abschaltung, um sicherzustellen, dass die Platine und das Steuerungssystem unter Fehlerbedingungen vor Schäden geschützt sind.
Stromverteilung und -verbindung
Die Stromversorgungsplatine DS200TCPSG1AFC ist für die Verteilung der geregelten Spannungen an die verschiedenen Platinen und Anschlussbaugruppen im Antriebs- oder Erregerschrank verantwortlich. Die Platine verfügt über mehrere Ausgangsanschlüsse, die mit den anderen Platinen im System verbunden sind und so eine effiziente und zuverlässige Stromverteilung im gesamten Steuerungssystem ermöglichen.
Die Stromverteilungsarchitektur des Netzteilboards DS200TCPSG1AFC ist darauf ausgelegt, Spannungsabfall und Rauschkopplung zwischen den verschiedenen Lasten zu minimieren. Die Platine verwendet separate Ausgangsanschlüsse für verschiedene Lastgruppen, sodass die Stromverteilung an die spezifischen Anforderungen jeder Platine oder Klemmenbaugruppe angepasst werden kann. Dieser Ansatz bietet auch eine gewisse Fehlerisolierung, da ein Fehler an einem Ausgangsanschluss nicht unbedingt Auswirkungen auf die anderen Ausgänge hat.
Die Stromversorgungsplatine DS200TCPSG1AFC versorgt in der Regel die folgenden Platinen und Baugruppen im Antriebs- oder Erregerschrank mit Strom: die Antriebssteuerkarte (SDCC/LDCC), die den Hauptprozessor, den Speicher und die Steuerlogik enthält; die Logiksteuerkarte (SLCC), die die Sequenzierungs- und Schutzlogik enthält; die Klemmbretter (DTBA, DTBB, TCRA und andere), die die Feldverdrahtungsschnittstelle bereitstellen; die Kommunikationskarten (TCQC, TCEA und andere), die das IONET und andere Kommunikationsschnittstellen bereitstellen; die Gate-Treiberplatinen (PCCA und andere), die die SCR-Gate-Impulssignale bereitstellen; und die analogen Schnittstellenkarten (SHVI/SHVM und andere), die die Spannungs- und Stromrückkopplungsschaltungen bereitstellen.
Die Stromverteilungsanschlüsse werden über Steckverbinder und Flachbandkabel hergestellt, die gegen falsches Einstecken kodiert und mit Verriegelungsmechanismen gegen versehentliches Trennen gesichert sind. Die Anschlüsse sind deutlich mit den Platinenbezeichnungen und den Spannungen, die sie führen, gekennzeichnet, was die Installation und Wartung vereinfacht.
Die Stromversorgungsplatine DS200TCPSG1AFC stellt außerdem Überwachungs- und Statussignale bereit, mit denen das Steuerungssystem überprüfen kann, ob die Netzteile ordnungsgemäß funktionieren. Zu diesen Signalen können ein Stromversorgungs-Aktivierungssignal (/PSEN) gehören, das anzeigt, dass die +5-V-DC-Versorgung geregelt ist, sowie Fehlersignale, die auf Überspannung, Überstrom oder andere Fehlerbedingungen hinweisen. Das Steuerungssystem kann diese Signale nutzen, um Alarme zu generieren, Schutzmaßnahmen einzuleiten oder auf eine redundante Stromversorgung umzuschalten, wenn das System für Redundanz konfiguriert ist.
Konfiguration und Einrichtung
Die Stromversorgungsplatine DS200TCPSG1AFC verfügt über Konfigurationsoptionen, mit denen die Platine an die spezifischen Anforderungen der Antriebs- oder Erregeranwendung angepasst werden kann. Zu diesen Konfigurationsoptionen können Jumper-Einstellungen, DIP-Schalter-Einstellungen und andere Hardware-Konfigurationselemente gehören, die die Betriebseigenschaften der Karte bestimmen.
Die Konfigurationsoptionen auf der DS200TCPSG1AFC-Stromversorgungsplatine sind in der Regel werkseitig entsprechend der Antriebskonfiguration eingestellt und sollten anhand der mit dem Controller gelieferten Testdatenblätter überprüft werden. Beim Austausch einer DS200TCPSG1AFC-Stromversorgungsplatine müssen die Konfigurationseinstellungen auf der neuen Platine an derselben Position wie auf der auszutauschenden Platine eingestellt werden, sofern in den Anweisungen nichts anderes angegeben ist.
Die Konfigurationsoptionen können Einstellungen für den Eingangsspannungsbereich umfassen, sodass die Platine je nach Antriebskonfiguration unterschiedliche Eingangsspannungen akzeptieren kann. Die Platine kann auch Einstellungen für die Ausgangsspannungspegel umfassen, sodass die Platine an unterschiedliche Anforderungen des Steuerungssystems angepasst werden kann. Weitere Konfigurationsmöglichkeiten können Einstellungen für die Schutzschwellen, die Überwachungssignale und die Stromverteilungskonfiguration sein.
Die Netzteilplatine DS200TCPSG1AFC kann auch Testpunkte enthalten, die es dem Wartungspersonal ermöglichen, die Ausgangsspannungen zu messen und zu überprüfen, ob die Netzteile ordnungsgemäß funktionieren. Diese Testpunkte sind in der Regel deutlich mit der Spannung, die sie führen, und dem Nennwert gekennzeichnet, was eine schnelle Überprüfung des Netzteilbetriebs ermöglicht. Die Testpunkte können auch einen gemeinsamen Referenzpunkt umfassen, sodass Differenzmessungen durchgeführt werden können.
Diagnose und Fehlererkennung
Die Stromversorgungsplatine DS200TCPSG1AFC unterstützt umfassende Diagnosefunktionen, die es dem Steuerungssystem ermöglichen, Fehler in den Stromversorgungskreisen zu erkennen und zu melden. Diese Diagnose umfasst die Überwachung der Ausgangsspannungen, die Erkennung von Überspannungs- und Überstromzuständen, die Überprüfung des Stromversorgungs-Aktivierungssignals und die Meldung von Platinenidentifikations- und Konfigurationsinformationen.
Die Ausgangsspannungen des Netzteilboards DS200TCPSG1AFC werden kontinuierlich überwacht, um sicherzustellen, dass sie innerhalb akzeptabler Grenzen bleiben. Wenn eine Ausgangsspannung außerhalb des zulässigen Bereichs liegt oder über- oder unterschreitet, wird ein Diagnosealarm generiert, der den Bediener auf einen Fehler in der Stromversorgung aufmerksam macht. Das Stromversorgungs-Aktivierungssignal (/PSEN) wird ebenfalls überwacht. Wenn es darauf hinweist, dass die +5-V-DC-Versorgung nicht reguliert ist, generiert das Steuerungssystem möglicherweise einen Mikroprozessor-Reset, um den Betrieb mit ungültiger Stromversorgung zu verhindern.
Überspannungs- und Überstrombedingungen werden durch Schutzschaltungen auf der Netzteilplatine DS200TCPSG1AFC erkannt. Wenn eine Ausgangsspannung einen sicheren Schwellenwert überschreitet oder wenn ein Ausgangsstrom den Nennwert überschreitet, begrenzt die Schutzschaltung den Ausgang oder schaltet den betroffenen Ausgang ab, um Schäden an der Platine oder der Last zu verhindern. Es wird ein Fehlersignal generiert, um das Steuerungssystem auf den Zustand aufmerksam zu machen, und das Steuerungssystem kann entsprechende Maßnahmen ergreifen, wie z. B. die Umschaltung auf eine redundante Stromversorgung oder die Einleitung einer kontrollierten Abschaltung.
Die Platinenidentifizierung erfolgt über einen schreibgeschützten Chip oder einen festverdrahteten Identifikationsschaltkreis auf der DS200TCPSG1AFC-Stromversorgungsplatine. Der Steuerprozessor fragt diesen Identifikationsschaltkreis während der Systeminitialisierung ab und überprüft, ob der richtige Kartentyp und die richtige Revision installiert sind. Wenn eine Nichtübereinstimmung erkannt wird, wird ein Hardware-Inkompatibilitätsfehler generiert, der verhindert, dass das Laufwerk mit falscher oder nicht übereinstimmender Hardware betrieben wird.
Die Stromversorgungsplatine DS200TCPSG1AFC kann auch Anzeigen wie LEDs enthalten, die eine visuelle Anzeige des Stromversorgungsstatus ermöglichen. Zu diesen Anzeigen können eine Power-Good-LED gehören, die aufleuchtet, wenn die Ausgangsspannungen innerhalb der Norm liegen, und Fehler-LEDs, die aufleuchten, wenn ein Fehlerzustand erkannt wird. Diese Anzeigen bieten eine sofortige visuelle Bestätigung des Stromversorgungsstatus und ermöglichen eine schnelle Fehlerbehebung.
Anwendungseignung und Systemintegration
Die Stromversorgungsplatine DS200TCPSG1AFC ist ein integraler Bestandteil der industriellen Steuerungssysteme von GE und stellt die Stromumwandlungs- und Verteilungsfunktionen bereit, die für den Betrieb der Antriebs- oder Erregersteuerelektronik unerlässlich sind. Seine Anwendungen umfassen die gesamte Palette der GE-Antriebs- und Erregerprodukte, einschließlich Gleichstromantriebe, Wechselstromantriebe und Erregersteuerungssysteme.
In DC-Antriebsanwendungen stellt die Stromversorgungsplatine DS200TCPSG1AFC die geregelten Spannungen bereit, die von der Antriebssteuerkarte, der Logiksteuerkarte, den Anschlussplatinen und den Gate-Treiberplatinen benötigt werden. Die umfassenden Schutzfunktionen der Platine stellen sicher, dass das Steuerungssystem vor Eingangsspannungstransienten und Ausgangsfehlern geschützt ist, was zu einer hohen Systemzuverlässigkeit und -verfügbarkeit beiträgt.
In AC-Antriebsanwendungen erfüllt die Stromversorgungsplatine DS200TCPSG1AFC ähnliche Funktionen und versorgt die Steuerelektronik, die den Betrieb des AC-Antriebs verwaltet, mit Strom. Der hohe Wirkungsgrad und die geringen Rauscheigenschaften der Platine sind besonders wichtig bei AC-Antriebsanwendungen, bei denen eine präzise Steuerung der Ausgangswellenform eine genaue analoge Signalverarbeitung erfordert.
In Erregersteuerungsanwendungen stellt die Stromversorgungsplatine DS200TCPSG1AFC die Stromversorgung für die Steuer- und Schutzschaltkreise des Erregers bereit, einschließlich der Spannungs- und Stromrückkopplungsschaltkreise, der SCR-Zündschaltkreise und der Kommunikationsschnittstellen. Die isolierten Ausgänge der Platine sind besonders wertvoll bei Erregungsanwendungen, bei denen der Feldstromkreis möglicherweise ein hohes Potenzial gegenüber der Erde aufweist.
Die Stromversorgungsplatine DS200TCPSG1AFC ist für die einfache Integration in das Antriebssystem konzipiert. Seine Standardanschlüsse, klar gekennzeichneten Testpunkte und umfassende Diagnosefunktionen vereinfachen Installation und Wartung. Die Stromverteilungsarchitektur der Platine minimiert Spannungsabfälle und Rauschkopplungen und stellt sicher, dass alle Steuerplatinen sauberen und stabilen Strom erhalten.
Wartung und Lebenszyklus
Die Stromversorgungsplatine DS200TCPSG1AFC ist für eine lange Lebensdauer bei minimalem Wartungsaufwand ausgelegt. Die Platine enthält keine beweglichen Teile oder vom Benutzer einstellbaren Komponenten (außer werkseitig eingestellten Konfigurationsbrücken und Schaltern) und ihre Solid-State-Konstruktion gewährleistet eine hohe Zuverlässigkeit im kontinuierlichen Industriebetrieb.
Die routinemäßige Wartung besteht aus einer regelmäßigen Sichtprüfung der Anschlüsse, Kabel und der Sauberkeit der Platine. Die Eingangs- und Ausgangskabel sollten auf Anzeichen von Beschädigung, lockeren Verbindungen oder Überhitzung überprüft werden. Die Platine sollte frei von Staub und Schmutz gehalten werden, da diese die Wärmeableitung beeinträchtigen und zu Überhitzung führen können. Die Ausgangsspannungen sollten regelmäßig an den Testpunkten gemessen werden, um sicherzustellen, dass sie innerhalb der Spezifikation bleiben.
Wenn eine Platine ausfällt, ist der Austausch unkompliziert. Nachdem Sie die gesamte Stromversorgung des Laufwerks abgeschaltet und sichergestellt haben, dass auf der Platine keine Spannung vorhanden ist, trennen Sie die Eingangs- und Ausgangskabel, lösen die Kunststoffverschlüsse und entfernen die Platine aus dem Träger. Installieren Sie die Ersatz-Stromversorgungsplatine DS200TCPSG1AFC in umgekehrter Reihenfolge und stellen Sie sicher, dass alle Konfigurationsjumper und Schalter identisch mit denen der Originalplatine eingestellt sind. Schließen Sie alle Kabel wieder an, legen Sie dann die Stromversorgung an und überprüfen Sie den korrekten Betrieb über die Diagnoseschnittstelle und die Testpunkte.
GE Industrial Control Systems gewährleistet die Kompatibilität seiner Ersatzplatinen, auch wenn Platinen unterschiedlicher Revisionsstände möglicherweise nicht identische Hardware enthalten. Geben Sie bei der Bestellung einer Ersatz-Netzteilplatine DS200TCPSG1AFC die vollständige Teilenummer, die Seriennummer und Modellnummer des Geräts sowie die Platinennummer und -beschreibung an. Das Werk kann je nach Verfügbarkeit spätere Revisionen ersetzen, die Funktionskompatibilität ist jedoch gewährleistet.
Abschluss
Die Stromversorgungsplatine GE DS200TCPSG1AFC ist ein zuverlässiges, robustes und vielseitiges Stromversorgungsmodul für industrielle Steuerungssysteme von GE. Seine umfassenden Leistungsumwandlungs-, Regelungs- und Verteilungsfunktionen stellen sicher, dass alle Steuerplatinen unter allen Betriebsbedingungen eine stabile und zuverlässige Stromversorgung erhalten. Die umfassenden Schutzfunktionen der Platine, einschließlich Überspannungs-, Überstrom-, Kurzschluss- und Wärmeschutz, stellen sicher, dass die Platine und das Steuerungssystem im Fehlerfall vor Schäden geschützt sind.
Mit seinen Standardanschlüssen, deutlich gekennzeichneten Testpunkten und umfassenden Diagnosefunktionen ist das Netzteilboard DS200TCPSG1AFC ein wesentlicher Bestandteil in unzähligen Industrieinstallationen weltweit. Unterstützt durch die Qualitätsfertigung von GE, das globale Support-Netzwerk und das Engagement für Abwärtskompatibilität bietet die Stromversorgungsplatine DS200TCPSG1AFC weiterhin die Leistung, Haltbarkeit und Benutzerfreundlichkeit, die Industrieanwender von GE erwarten. Unabhängig davon, ob es in einer Neuinstallation oder als Ersatz für eine vorhandene Platine verwendet wird, bietet die DS200TCPSG1AFC-Stromversorgungsplatine die für eine zuverlässige und effiziente Industriesteuerung erforderliche Stromumwandlungs- und -verteilungsfunktionalität.
