GE DS200TCPSG1ARE پاور سپلائی بورڈ

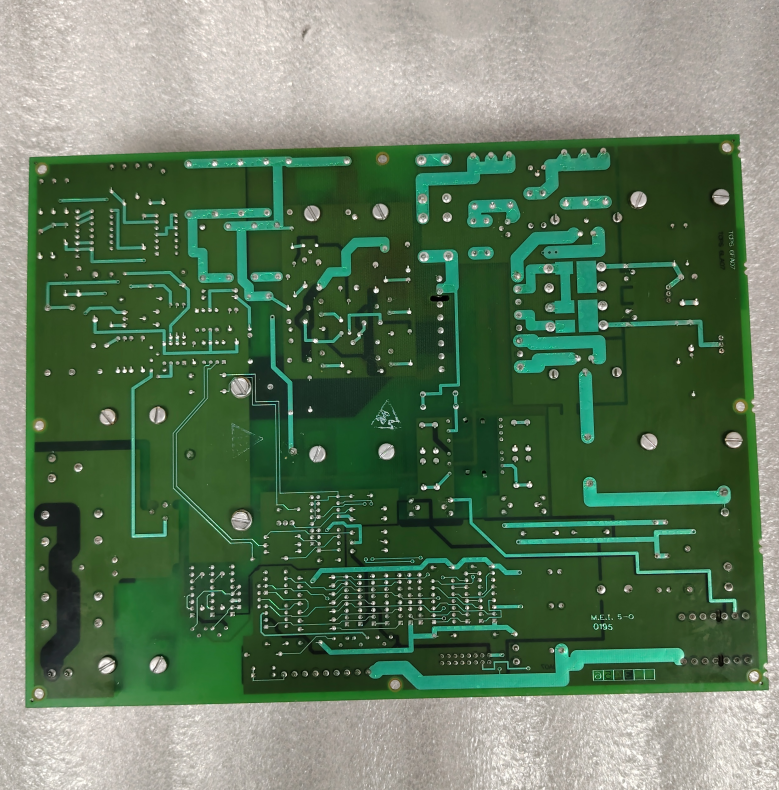

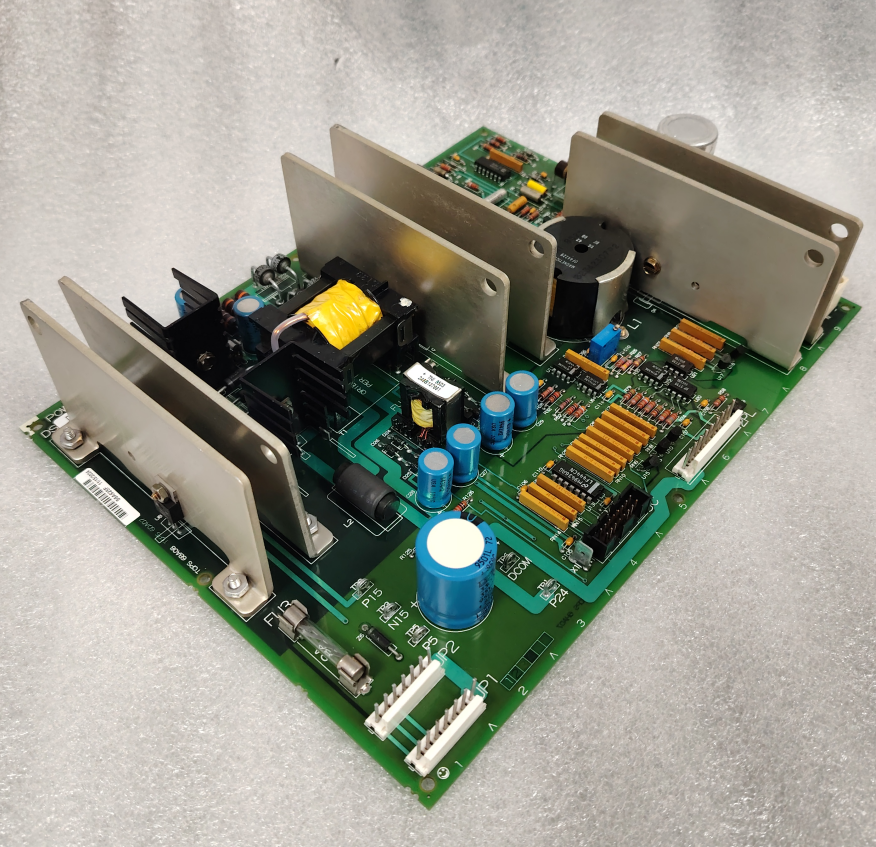

DS200TCPSG1ARE ۔ ایک پاور سپلائی بورڈ (TCPS) ہے جسے GE انرجی نے مارک V™ LM ٹربائن کنٹرول سسٹم کے حصے کے طور پر تیار کیا ہے یہ بورڈ ایک اہم جز ہے جو پاور ڈسٹری بیوشن کور سے 125 V dc پاور کو تبدیل کرتا ہے ( کنٹرول سسٹم کے منطق، اینالاگ، اور کمیونیکیشن سرکٹس کے لیے درکار مختلف ریگولیٹڈ وولٹیج لیولز میں۔ TCPS بورڈ R کور (کنٹرول انجن) کے ساتھ ساتھ چار I/O کوروں میں سے ہر ایک میں واقع ہے۔, , ، اور )۔ یہ مائیکرو پروسیسر بورڈز، I/O بورڈز، اور دیگر سسٹم ماڈیولز کے لیے ضروری طاقت فراہم کرتا ہے۔

DS200TCPSG1ARE ایک اعلی قابل اعتماد، پرنٹ شدہ وائرنگ بورڈ ہے جو سخت صنعتی ماحول میں مسلسل کام کرنے کے لیے ڈیزائن کیا گیا ہے۔ یہ ایک DC-DC کنورٹر ٹوپولوجی کو شامل کرتا ہے جو مستحکم آؤٹ پٹ وولٹیج کو یقینی بناتا ہے یہاں تک کہ جب ان پٹ سپلائی مخصوص رینج میں مختلف ہو۔ بورڈ میں ہر آؤٹ پٹ ریل کے لیے بلٹ ان ڈائیگناسٹک اور فیوز پروٹیکشن شامل ہے، اور یہ سسٹم کی ڈائیگنوسٹک مانیٹرنگ کو پاور سپلائی کی حیثیت سے آگاہ کرتا ہے۔ لاحقہ ARE ایک مخصوص نظرثانی اور فیکٹری کنفیگریشن کی نشاندہی کرتا ہے جو جدید ترین ڈیزائن میں اضافہ کو شامل کرتے ہوئے تمام مارک V LM سسٹمز کے ساتھ مکمل پسماندہ مطابقت کو برقرار رکھتا ہے۔

یہ بورڈ مختلف کوروں کو صاف، الگ تھلگ طاقت فراہم کرنے کے لیے ضروری ہے اور کنٹرول سسٹم کے پروسیسر بورڈز، I/O بورڈز، اور کمیونیکیشن انٹرفیس کے مناسب آپریشن کو یقینی بناتا ہے۔

فنکشنل تفصیل

DS200TCPSG1ARE TCPD بورڈ سے 125 V dc ان پٹ پاور حاصل کرتا ہے کنیکٹر J1 کے ذریعے کور۔ اندرونی طور پر، یہ ایک سے زیادہ آؤٹ پٹ وولٹیج پیدا کرنے کے لیے ایک بک-ریگولیٹر اور ایک پش-پل انورٹر کا استعمال کرتا ہے۔ بک-ریگولیٹر 125 V dc ان پٹ کو ایک انٹرمیڈیٹ 50 V dc تک لے جاتا ہے، جسے پھر پش پل انورٹر کو کھلایا جاتا ہے۔ انورٹر ان پٹ سورس اور آؤٹ پٹس کے درمیان ہائی وولٹیج الگ تھلگ فراہم کرنے کے لیے ایک ٹرانسفارمر کا استعمال کرتا ہے، حفاظت اور شور سے استثنیٰ کو یقینی بناتا ہے۔ اس کے بعد آؤٹ پٹ وولٹیجز کو متعلقہ کور میں مختلف بورڈز میں تقسیم کیا جاتا ہے۔

TCPS بورڈ درج ذیل ریگولیٹڈ آؤٹ پٹ فراہم کرتا ہے:

• +5 V dc - ڈیجیٹل لاجک اور مائکرو پروسیسر سرکٹس کے لیے۔

• ±15 V dc – اینالاگ سگنل کنڈیشنگ اور A/D کنورٹرز کے لیے۔

• +24 V dc - ریلے کوائلز، رابطہ ان پٹ اور دیگر فیلڈ ڈیوائسز کے لیے۔

• ±24 V dc - بیرونی ماڈیولز جیسے پنکھے، ڈی-اکسیٹیشن ماڈیول، کروبار، اور فیلڈ وولٹیج/موجودہ ماڈیولز (ای پی بی پی بیک پلین کے ذریعے) کے لیے۔

• الگ تھلگ +70 V dc - ٹرمینل بورڈز پر رابطہ گیلا کرنے کے لیے (مثال کے طور پر، EXTB، ECTB)۔

• الگ تھلگ 20 V ac – IGBT گیٹ ڈرائیو اور ڈائنامک ڈسچارج بورڈ کے لیے۔

• ±55 V dc - گراؤنڈ ڈیٹیکٹر سرکٹس کے لیے (EROC آپشن کارڈ پر)۔

بورڈ میں ٹربل شوٹنگ کے دوران آؤٹ پٹ وولٹیجز کی تصدیق کے لیے کئی ٹیسٹ پوائنٹس (TP) بھی شامل ہیں۔ آؤٹ پٹس کو فیوز (TCPS بورڈ پر FU1–FU4) کے ذریعے محفوظ کیا جاتا ہے اور اوور وولٹیج، کم وولٹیج، اور بجلی کی حالت کے نقصان کے لیے کنٹرول سسٹم کے ذریعے ان کی نگرانی کی جاتی ہے۔ بورڈ پر سبز LED اشارہ کرتا ہے کہ 28 V dc آؤٹ پٹ موجود ہے (جب R1 کور میں استعمال ہوتا ہے، TCPS ڈیجیٹل کور میں TCDA بورڈ فراہم کرتا ہے)۔

مارک V LM فن تعمیر میں، ہر I/O کور کا اپنا TCPS بورڈ ہوتا ہے، جو STCA، TCQA، TCQC، اور اس کور میں موجود دیگر بورڈز کو طاقت دیتا ہے۔ میں TCPS بورڈ R کور UCIB مدر بورڈ، LBC586P CPU بورڈ، PANA ARCNET ڈرائیور، اور TCSA فیول سکڈ انٹرفیس بورڈ کو طاقت دیتا ہے۔ میں R5 کور ، TCPS TCCA اور TCCB اینالاگ بورڈز کو بھی طاقت دیتا ہے۔

DS200TCPSG1ARE صارف کے لیے قابل ترتیب نہیں ہے۔ اس بورڈ پر کوئی ہارڈ ویئر جمپر یا سافٹ ویئر کی ترتیبات نہیں ہیں۔ یہ سادہ پلگ اور پلے آپریشن کے لیے ڈیزائن کیا گیا ہے۔ جب ایک TCPS بورڈ ناکام ہو جاتا ہے، تو اسے ایک جیسی نظرثانی (یا بعد میں مطابقت پذیر نظرثانی) سے تبدیل کیا جانا چاہیے تاکہ بجلی کی درست ترتیب اور آؤٹ پٹ لیول کو یقینی بنایا جا سکے۔

ہارڈ ویئر کی خصوصیات

فزیکل فارم فیکٹر اور ماؤنٹنگ

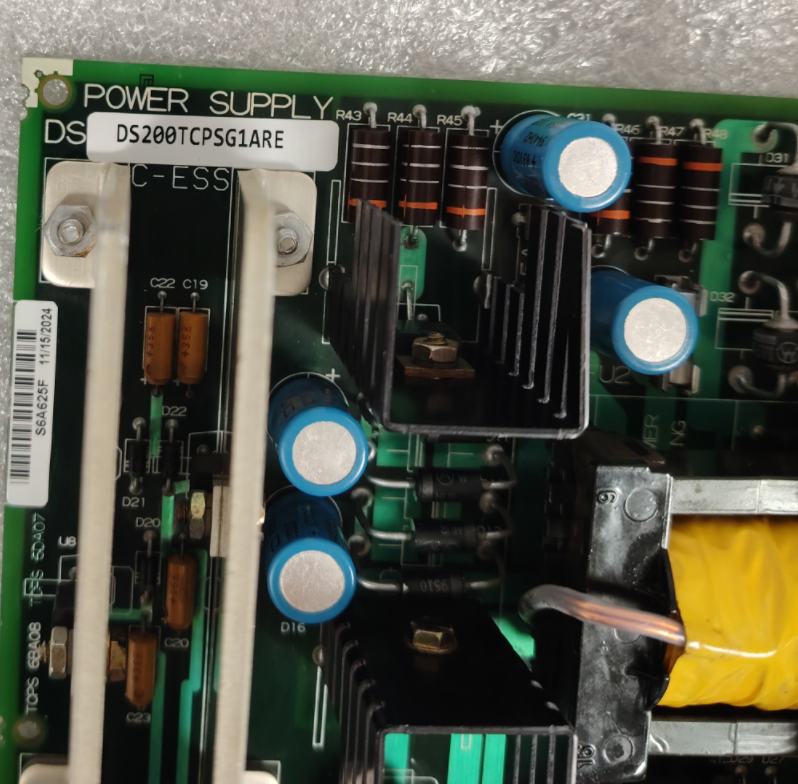

DS200TCPSG1ARE ایک پرنٹ شدہ وائرنگ بورڈ ہے جو Mark V LM 6U Eurocard فارم فیکٹر کے مطابق ہے۔ اسے ہر کور کے کارڈ کیج میں نامزد سلاٹ (عام طور پر مقام 5) میں داخل کرنے کے لیے ڈیزائن کیا گیا ہے۔ بورڈ کو فیس پلیٹ سکرو سے محفوظ کیا جاتا ہے اور آسانی سے ہٹانے کے لیے اس میں ایجیکٹر ٹیبز شامل ہیں۔ اس کی درست جہتیں مارک VI/O بورڈز کی مخصوص ہیں۔

کنیکٹرز

ٹیسٹ پوائنٹس

DS200TCPSG1ARE میں آؤٹ پٹ وولٹیجز کی پیمائش کے لیے کئی ٹیسٹ پوائنٹس (TP) شامل ہیں (مارک V LM دستاویزات میں جدول 3-2 دیکھیں)۔ عام ٹیسٹ پوائنٹس میں شامل ہیں:

• TP-P15 - +15 V dc آؤٹ پٹ

• TP-N15 - -15 V dc آؤٹ پٹ

• TP-+5V – +5 V dc آؤٹ پٹ

• TP-DCOM - ڈیجیٹل کامن (ڈیجیٹل آؤٹ پٹ کے لیے زمین)

• TP-+24V - +24 V dc آؤٹ پٹ (غیر ریگولیٹڈ، فلٹر شدہ)

• TP--24V - -24 V dc آؤٹ پٹ (غیر ریگولیٹڈ)

نوٹ: بورڈ کی نظرثانی کے ساتھ درست عہدہ مختلف ہو سکتا ہے۔

ایل ای ڈی اشارے

DS200TCPSG1ARE میں سبز ایل ای ڈی ہے (جس پر عام طور پر 'P28 OK' یا اس سے ملتا جلتا لیبل لگایا جاتا ہے) جو 28 V dc آؤٹ پٹ کی موجودگی کی نشاندہی کرتا ہے (ریلے کوائلز اور دیگر فیلڈ سرکٹس کے لیے استعمال کیا جاتا ہے)۔ تاہم، مارک V LM ایپلیکیشن میں، بنیادی طاقت کا اچھا اشارہ اکثر TCPD بورڈ کے اسٹیٹس LEDs کے ذریعے فراہم کیا جاتا ہے۔

فیوز

بورڈ میں کئی فیوز (FU1–FU4) ہیں جو آؤٹ پٹ سرکٹس کی حفاظت کرتے ہیں۔ ان کی درجہ بندی اور وینڈر کیٹلاگ نمبر مارک V LM مینوئل کے ضمیمہ E میں دیے گئے ہیں۔ TCPS بورڈ کے لیے:

تنصیب اور تبدیلی

ہینڈلنگ احتیاطی تدابیر

• جامد حساسیت - DS200TCPSG1ARE جامد حساس اجزاء پر مشتمل ہے۔ ہمیشہ کلائی میں گراؤنڈنگ پٹا پہنیں اور بورڈ کو گراؤنڈڈ ورک سٹیشن پر ہینڈل کریں۔ استعمال میں نہ ہونے پر بورڈ کو اس کے اینٹی سٹیٹک بیگ میں رکھیں۔

• ہینڈلنگ سے پہلے توانائی کو کم کریں - کور کی پاور بند کریں (ٹی سی پی ڈی بورڈ پر متعلقہ سوئچ کا استعمال کرتے ہوئے کور) اور بورڈ یا کسی بھی منسلک کیبلز کو چھونے سے پہلے صفر وولٹیج کی تصدیق کریں۔ تمام مقامی لاک آؤٹ/ٹیگ آؤٹ طریقہ کار پر عمل کریں۔

• لگائی گئی پاور کے ساتھ داخل نہ کریں اور نہ ہی ہٹائیں – ایسا کرنے سے سامان کو نقصان یا ذاتی چوٹ پہنچ سکتی ہے۔

تبدیلی کا طریقہ کار

1. جہاں DS200TCPSG1ARE نصب ہے اس کور کو ڈی انرجائز کریں۔

2. کابینہ کا دروازہ کھولیں اور صفر وولٹیج کی جانچ کریں۔

3. TCPS بورڈ (J1, 2PL, JP1/JP2, JC, اور X1 اگر موجود ہو) سے تمام کیبلز کو لیبل کریں اور منقطع کریں۔

4. اوپر اور نیچے کیپٹیو پیچ کو ڈھیلا کریں اور بورڈ کو ہٹانے کے لیے ایجیکٹر ٹیبز کا استعمال کریں۔

5. کارڈ کے پنجرے سے بورڈ کو ہٹا دیں۔

6. متبادل بورڈ نصب کرنے سے پہلے، تصدیق کریں کہ تمام فیوز (FU1–FU4) برقرار ہیں اور بورڈ کو کوئی جسمانی نقصان نہیں پہنچا ہے۔

7. متبادل DS200TCPSG1ARE کو صحیح سلاٹ میں سلائیڈ کریں (کور میں مقام 5) اور اسے سیٹ کرنے کے لیے مضبوطی سے دبائیں۔

8. فیس پلیٹ کے پیچ کو یکساں طور پر سخت کریں۔

9. تمام کیبلز کو ریورس ترتیب میں دوبارہ جوڑیں۔

10. کور میں بجلی بحال کریں اور تصدیق کریں کہ سبز ایل ای ڈی (اگر موجود ہو) روشن ہو رہی ہے اور یہ کہ کنٹرول سسٹم پاور سپلائی کے تشخیصی الارم کی اطلاع نہیں دیتا ہے۔

آرڈرنگ کی معلومات

DS200TCPSG1ARE آرڈر کرتے وقت، مکمل پارٹ نمبر بالکل اسی طرح استعمال کریں۔ حصہ نمبر GE کے کنونشن کی پیروی کرتا ہے:

• DS200 - ڈرائیو / کنٹرول سیریز۔

• TCPS - فنکشنل مخفف: پاور سپلائی بورڈ۔

• G1 - جنریشن/ورژن۔

• A - بیس نامزد کنندہ۔

• R – موڈیفائر (مثال کے طور پر، کوٹنگ، اجزاء کی تبدیلی، یا خصوصی ترتیب)۔

• E - نظر ثانی E.

وارنٹی اور آرڈر کی جگہ کا تعین

• وارنٹی کی تبدیلی (وارنٹی مدت کے اندر): GE انرجی پوسٹ سیلز سروس سے رابطہ کریں۔

• اسپیئر پارٹس یا غیر وارنٹی آرڈرز : اپنے قریبی GE سیلز یا سروس آفس سے رابطہ کریں۔ فراہم کریں:

  • مکمل حصہ نمبر: DS200TCPSG1ARE

  • ٹربائن کنٹرول سسٹم سیریل نمبر

  • مواد کی فہرست (ML) نمبر

نوٹ: حصہ نمبر کے تمام ہندسے اور حروف اہم ہیں۔ GE بعد میں مطابقت پذیر نظرثانی کی جگہ لے سکتا ہے، لیکن پسماندہ مطابقت کو یقینی بنایا جاتا ہے۔

تشخیص اور دیکھ بھال

DS200TCPSG1ARE کو روٹین کیلیبریشن کی ضرورت نہیں ہے۔ تاہم، ٹیسٹ پوائنٹس کا استعمال کرتے ہوئے آؤٹ پٹ وولٹیجز کی متواتر جانچ کی سفارش کی جاتی ہے، خاص طور پر بجلی کی فراہمی میں خرابی کے بعد۔ کنٹرول سسٹم (ToolboxST کے ذریعے) تشخیصی الارم فراہم کرتا ہے:

• 125 V dc ان پٹ کا نقصان۔

• کسی بھی آؤٹ پٹ ریل پر فیوز کی ناکامی۔

• کسی بھی ریگولیٹڈ آؤٹ پٹ پر اوور وولٹیج یا انڈر وولٹیج کی حالت۔

• زیادہ درجہ حرارت کی حالت (اگر TCPS بورڈ کے ذریعہ نگرانی کی جاتی ہے)۔

اگر کوئی آؤٹ پٹ وولٹیج اس کی مخصوص حد سے باہر ہے، تو بورڈ کو فوری طور پر تبدیل کریں۔ فیوز کو فیلڈ میں تبدیل کیا جا سکتا ہے، لیکن اگر کوئی فیوز بار بار اڑتا ہے تو بورڈ کو تبدیل کر دینا چاہیے کیونکہ لوڈ میں شارٹ سرکٹ ہو سکتا ہے یا بجلی کی فراہمی میں ہی خرابی ہو سکتی ہے۔
