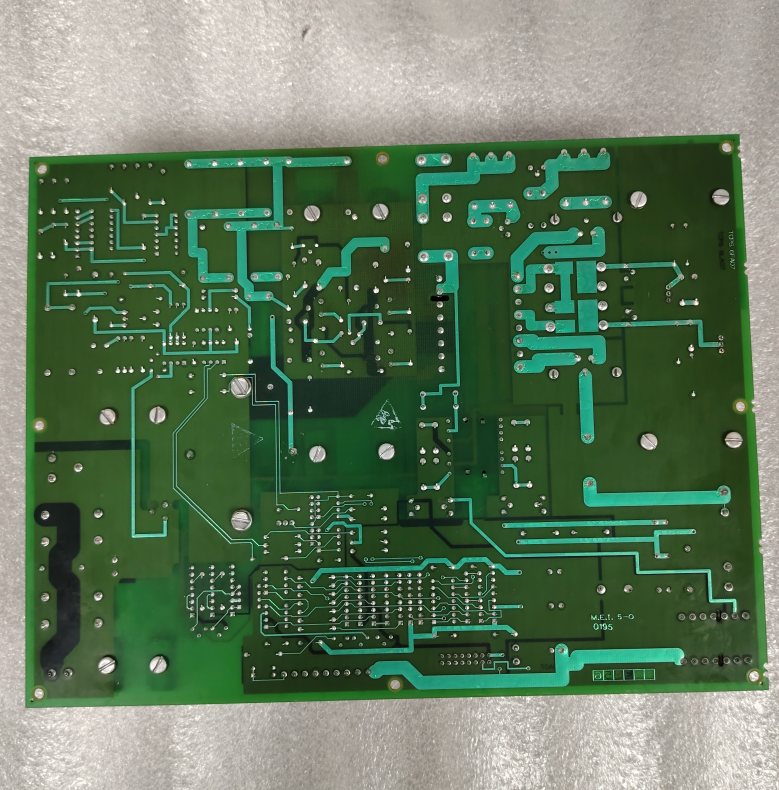

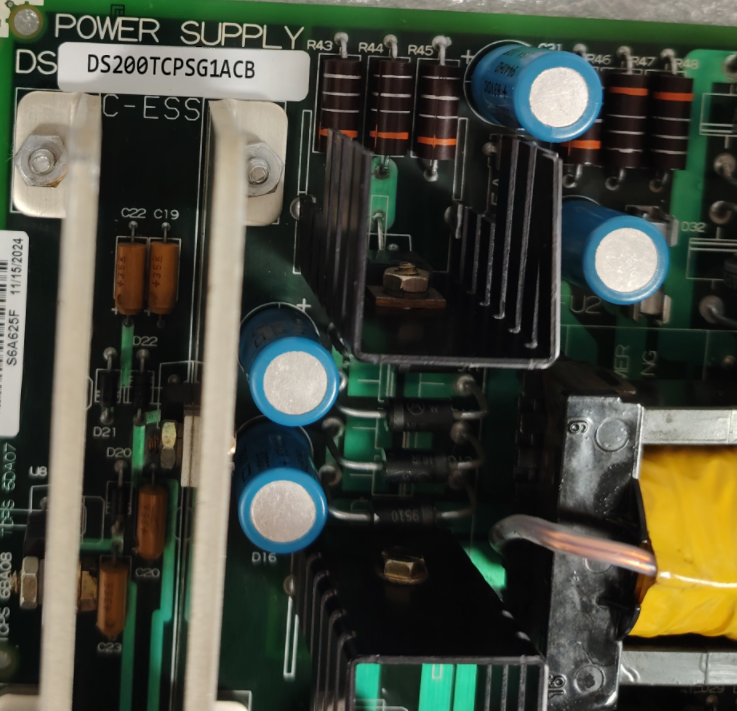

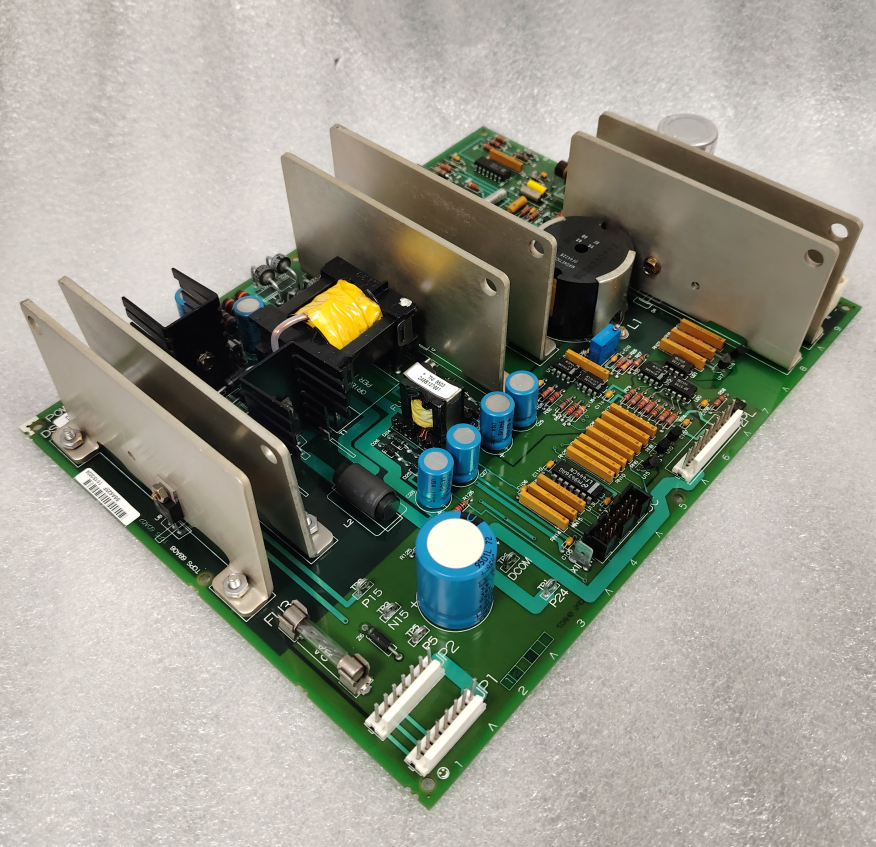

GE DS200TCPSG1ACB پاور سپلائی بورڈ

DS200TCPSG1ACB ۔ ایک پاور سپلائی بورڈ (TCPS) ہے جسے GE انرجی نے مارک V™ LM ٹربائن کنٹرول سسٹم کے حصے کے طور پر تیار کیا ہے یہ بورڈ ایک بنیادی جزو ہے جو پاور ڈسٹری بیوشن کور سے 125 V dc ان پٹ پاور کو تبدیل کرتا ہے ( کنٹرول سسٹم کی منطق، اینالاگ، کمیونیکیشن، اور فیلڈ سرکٹس کے لیے درکار متعدد ریگولیٹڈ اور غیر ریگولیٹڈ وولٹیج لیولز میں۔ DS200TCPSG1ACB R کور (کنٹرول انجن) کے ساتھ ساتھ چار I/O کور میں نصب ہے (, , ، اور )۔ یہ مائکرو پروسیسر بورڈز، I/O بورڈز، اور سسٹم کے دیگر ماڈیولز کو مستحکم اور قابل اعتماد طاقت فراہم کرتا ہے۔

DS200TCPSG1ACB سخت صنعتی ماحول میں مسلسل آپریشن کے لیے ڈیزائن کیا گیا ہے۔ یہ ان پٹ اور آؤٹ پٹس کے درمیان ہائی وولٹیج تنہائی حاصل کرنے کے لیے بک-ریگولیٹر اور پش پل انورٹر کے ساتھ DC-DC کنورٹر ٹوپولوجی کا استعمال کرتا ہے۔ بورڈ میں ہر آؤٹ پٹ ریل کے لیے بلٹ ان فیوز پروٹیکشن شامل ہے اور پاور سپلائی کی نگرانی کے لیے کنٹرول سسٹم کو تشخیصی سگنل فراہم کرتا ہے۔ لاحقہ ACB ایک مخصوص نظرثانی اور فیکٹری کنفیگریشن (بشمول کوٹنگ، اجزاء کا انتخاب، اور فرم ویئر الائنمنٹ) کی نشاندہی کرتا ہے جو جدید ترین ڈیزائن میں اضافہ کو شامل کرتے ہوئے تمام مارک V LM سسٹمز کے ساتھ مکمل پسماندہ مطابقت کو برقرار رکھتا ہے۔

یہ پاور سپلائی بورڈ کنٹرول انجن اور تمام I/O انجنوں کے مناسب آپریشن کے لیے ضروری ہے۔ DS200TCPSG1ACB سے مستحکم وولٹیج کے بغیر، نظام کنٹرول، تحفظ، یا مواصلاتی افعال انجام نہیں دے سکتا۔

فنکشنل تفصیل

DS200TCPSG1ACB TCPD بورڈ سے 125 V dc ان پٹ پاور حاصل کرتا ہے کنیکٹر J1 کے ذریعے کور۔ ان پٹ وولٹیج کی حد 100 سے 144 V dc ہے، جس کی لہر 10 V چوٹی سے چوٹی سے زیادہ نہیں ہے۔ اندرونی طور پر، ایک بک-ریگولیٹر ان پٹ کو ایک انٹرمیڈیٹ 50 V dc تک نیچے لے جاتا ہے۔ اس انٹرمیڈیٹ وولٹیج کو پھر ایک پش پل انورٹر کو کھلایا جاتا ہے جو کہ ایک ٹرانسفارمر کا استعمال گالوانک آئسولیشن فراہم کرنے اور متعدد آؤٹ پٹ وولٹیج پیدا کرنے کے لیے کرتا ہے۔

مندرجہ ذیل ریگولیٹ آؤٹ پٹ تیار کیے جاتے ہیں:

• +5 V dc - ڈیجیٹل منطق، مائکرو پروسیسرز، اور کم وولٹیج ڈیجیٹل سرکٹس کے لیے۔

• +15 V dc – اینالاگ سگنل کنڈیشنگ، آپریشنل ایمپلیفائرز، اور A/D کنورٹرز کے لیے۔

• -15 V dc - اینالاگ سرکٹس کے لیے جو منفی سپلائی کی ضرورت ہوتی ہے۔

• +24 V dc – ریلے کوائلز، سولینائیڈ ڈرائیورز، اور رابطہ ان پٹ جوش کے لیے (غیر منظم لیکن فلٹر شدہ)۔

مزید برآں، بورڈ بیرونی ماڈیولز کو غیر منظم لیکن فلٹر شدہ آؤٹ پٹ فراہم کرتا ہے (ای پی بی پی بیک پلین یا ڈائریکٹ کیبلنگ کے ذریعے):

• ±24 V dc - پرستاروں کے لیے، ڈی-ایگزیٹیشن ماڈیول، کروبار، فیلڈ وولٹیج/موجودہ ماڈیول۔

• الگ تھلگ +70 V dc - ٹرمینل بورڈز جیسے EXTB اور ECTB پر رابطہ گیلا کرنے کے لیے۔

• الگ تھلگ 20 V ac – IGBT گیٹ ڈرائیو اور ڈائنامک ڈسچارج بورڈ کے لیے۔

• ±55 V dc – EROC آپشن کارڈ پر گراؤنڈ ڈیٹیکٹر سرکٹس کے لیے۔

ریگولیٹڈ آؤٹ پٹ فیوز (FU1–FU4) کے ذریعے محفوظ ہوتے ہیں اور اوور وولٹیج، کم وولٹیج، یا بجلی کی کمی کے لیے کنٹرول سسٹم کے ذریعے ان کی نگرانی کی جاتی ہے۔ بورڈ میں ٹیسٹ پوائنٹس (TP) شامل ہیں جو ٹربل شوٹنگ کے دوران آؤٹ پٹ وولٹیجز کی فیلڈ کی تصدیق کی اجازت دیتے ہیں۔ ایک سبز ایل ای ڈی (عام طور پر 'P28 OK' کا لیبل لگا ہوا) ریلے کوائلز کے لیے استعمال ہونے والے 28 V dc آؤٹ پٹ کی موجودگی کی نشاندہی کرتا ہے۔

مارک V LM فن تعمیر میں، ہر I/O کور کا اپنا TCPS بورڈ ہوتا ہے، جو STCA، TCQA، TCQC، اور اس کور میں موجود دیگر بورڈز کو طاقت دیتا ہے۔ میں TCPS بورڈ R کور UCIB مدر بورڈ، LBC586P CPU بورڈ، PANA ARCNET ڈرائیور، اور TCSA فیول سکڈ انٹرفیس بورڈ کو طاقت دیتا ہے۔ میں R5 کور ، TCPS TCCA اور TCCB اینالاگ بورڈز کو بھی طاقت دیتا ہے۔

DS200TCPSG1ACB میں صارف کے قابل ترتیب جمپر یا سافٹ ویئر کی ترتیبات نہیں ہیں۔ یہ سادہ پلگ اور پلے آپریشن کے لیے ڈیزائن کیا گیا ہے۔ تبدیلی کو کور ڈی-انرجائزڈ کے ساتھ انجام دیا جانا چاہیے۔

ہارڈ ویئر کی خصوصیات

فزیکل فارم فیکٹر اور ماؤنٹنگ

DS200TCPSG1ACB ایک پرنٹ شدہ وائرنگ بورڈ ہے جو مارک V LM 6U Eurocard فارم فیکٹر (تقریباً 233 mm × 160 mm) کے مطابق ہے۔ اسے ہر کور کے کارڈ کے پنجرے میں نامزد سلاٹ (عام طور پر مقام 5) میں داخل کیا جاتا ہے۔ بورڈ کو فیس پلیٹ سکرو سے محفوظ کیا جاتا ہے اور آسانی سے ہٹانے کے لیے اس میں ایجیکٹر ٹیبز شامل ہیں۔

کنیکٹرز

ٹیسٹ پوائنٹس

DS200TCPSG1ACB میں آؤٹ پٹ وولٹیج کی پیمائش کے لیے کئی ٹیسٹ پوائنٹس شامل ہیں۔ عام ٹیسٹ پوائنٹس (مارک V LM مینوئل میں جدول 3-2 دیکھیں) میں شامل ہیں:

• TP-P15 - +15 V dc آؤٹ پٹ

• TP-N15 - -15 V dc آؤٹ پٹ

• TP-+5V – +5 V dc آؤٹ پٹ

• TP-DCOM - ڈیجیٹل کامن (زمینی حوالہ)

• TP-+24V - +24 V dc آؤٹ پٹ (غیر منظم)

• TP--24V - -24 V dc آؤٹ پٹ (غیر منظم)

ایل ای ڈی اشارے

DS200TCPSG1ACB میں سبز ایل ای ڈی ہے (جس پر اکثر 'P28 OK' یا 'PWR' کا لیبل لگایا جاتا ہے) جو ریلے کوائلز اور دیگر فیلڈ سرکٹس کے لیے استعمال ہونے والے 28 V dc آؤٹ پٹ کی موجودگی کی نشاندہی کرتا ہے۔ جب بورڈ عام طور پر کام کر رہا ہو تو اس ایل ای ڈی کو روشن کیا جانا چاہیے۔

فیوز

بورڈ میں چار فیوز (FU1–FU4) ہیں جو آؤٹ پٹ سرکٹس کی حفاظت کرتے ہیں۔ ان کی درجہ بندی اور وینڈر کیٹلاگ نمبر مارک V LM مینوئل کے ضمیمہ E میں دیے گئے ہیں۔ TCPS بورڈ کے لیے:

تنصیب اور تبدیلی

ہینڈلنگ احتیاطی تدابیر

• جامد حساسیت - DS200TCPSG1ACB جامد حساس اجزاء پر مشتمل ہے۔ ہمیشہ کلائی میں گراؤنڈنگ پٹا پہنیں اور بورڈ کو گراؤنڈڈ ورک سٹیشن پر ہینڈل کریں۔ استعمال میں نہ ہونے پر بورڈ کو اس کے اینٹی سٹیٹک بیگ میں رکھیں۔

• ہینڈلنگ سے پہلے توانائی کو کم کریں - کور کی پاور بند کریں (ٹی سی پی ڈی بورڈ پر متعلقہ سوئچ کا استعمال کرتے ہوئے کور) اور بورڈ یا کسی بھی منسلک کیبلز کو چھونے سے پہلے صفر وولٹیج کی تصدیق کریں۔ تمام مقامی لاک آؤٹ/ٹیگ آؤٹ طریقہ کار پر عمل کریں۔

• لگائی گئی پاور کے ساتھ داخل نہ کریں اور نہ ہی ہٹائیں – ایسا کرنے سے سامان کو نقصان یا ذاتی چوٹ پہنچ سکتی ہے۔

تبدیلی کا طریقہ کار

1. جہاں DS200TCPSG1ACB نصب ہے اس کور کو ڈی انرجائز کریں۔

2. کابینہ کا دروازہ کھولیں اور تمام سرکٹس پر صفر وولٹیج کی جانچ کریں۔

3. TCPS بورڈ (J1, 2PL, JP1/JP2, JC, اور X1 اگر موجود ہو) سے تمام کیبلز کو لیبل کریں اور منقطع کریں۔

4. اوپر اور نیچے کیپٹیو پیچ کو ڈھیلا کریں اور بورڈ کو ہٹانے کے لیے ایجیکٹر ٹیبز کا استعمال کریں۔

5. کارڈ کے پنجرے سے بورڈ کو ہٹا دیں۔

6. متبادل بورڈ نصب کرنے سے پہلے، تصدیق کریں کہ تمام فیوز (FU1–FU4) برقرار ہیں اور بورڈ کو کوئی جسمانی نقصان نہیں پہنچا ہے۔

7. متبادل DS200TCPSG1ACB کو صحیح سلاٹ (کور میں مقام 5) میں سلائیڈ کریں اور اسے سیٹ کرنے کے لیے مضبوطی سے دبائیں۔

8. فیس پلیٹ کے پیچ کو یکساں طور پر سخت کریں۔

9. تمام کیبلز کو ریورس ترتیب میں دوبارہ جوڑیں۔

10. کور میں بجلی بحال کریں اور تصدیق کریں کہ سبز ایل ای ڈی (اگر موجود ہو) روشن ہو رہی ہے اور یہ کہ کنٹرول سسٹم پاور سپلائی کے تشخیصی الارم کی اطلاع نہیں دیتا ہے۔

آرڈرنگ کی معلومات

DS200TCPSG1ACB آرڈر کرتے وقت، مکمل پارٹ نمبر بالکل اسی طرح استعمال کریں۔ حصہ نمبر GE کے کنونشن کی پیروی کرتا ہے:

• DS200 - ڈرائیو / کنٹرول سیریز۔

• TCPS - فنکشنل مخفف: پاور سپلائی بورڈ۔

• G1 - جنریشن/ورژن۔

• A - بیس نامزد کنندہ۔

• C – موڈیفائر (مثال کے طور پر، کوٹنگ، اجزاء کی تبدیلی، یا خصوصی ترتیب)۔

• B - نظر ثانی B.

وارنٹی اور آرڈر کی جگہ کا تعین

• وارنٹی کی تبدیلی (وارنٹی مدت کے اندر): GE انرجی پوسٹ سیلز سروس سے رابطہ کریں۔

• اسپیئر پارٹس یا غیر وارنٹی آرڈرز : اپنے قریبی GE سیلز یا سروس آفس سے رابطہ کریں۔ فراہم کریں:

  • مکمل حصہ نمبر: DS200TCPSG1ACB

  • ٹربائن کنٹرول سسٹم سیریل نمبر

  • مواد کی فہرست (ML) نمبر

نوٹ: حصہ نمبر کے تمام ہندسے اور حروف اہم ہیں۔ GE بعد میں مطابقت پذیر نظرثانی کی جگہ لے سکتا ہے، لیکن پسماندہ مطابقت کو یقینی بنایا جاتا ہے۔

تشخیص اور دیکھ بھال

DS200TCPSG1ACB کو روٹین کیلیبریشن کی ضرورت نہیں ہے۔ تاہم، ٹیسٹ پوائنٹس کا استعمال کرتے ہوئے آؤٹ پٹ وولٹیجز کی متواتر جانچ کی سفارش کی جاتی ہے، خاص طور پر بجلی کی فراہمی میں خرابی کے بعد۔ کنٹرول سسٹم (ToolboxST کے ذریعے) تشخیصی الارم فراہم کرتا ہے:

• 125 V dc ان پٹ کا نقصان۔

• کسی بھی آؤٹ پٹ ریل پر فیوز کی ناکامی۔

• کسی بھی ریگولیٹڈ آؤٹ پٹ پر اوور وولٹیج یا انڈر وولٹیج کی حالت۔

• زیادہ درجہ حرارت کی حالت (اگر TCPS بورڈ کے ذریعہ نگرانی کی جاتی ہے)۔

اگر کوئی آؤٹ پٹ وولٹیج اس کی مخصوص حد سے باہر ہے، تو بورڈ کو فوری طور پر تبدیل کریں۔ فیوز کو فیلڈ میں تبدیل کیا جا سکتا ہے، لیکن اگر کوئی فیوز بار بار اڑتا ہے تو بورڈ کو تبدیل کر دینا چاہیے کیونکہ لوڈ میں شارٹ سرکٹ ہو سکتا ہے یا بجلی کی فراہمی میں ہی خرابی ہو سکتی ہے۔
