A placa de entrada/saída VM600 IOC4T é um componente crítico de interface de sinal dentro da linha de produtos VM, projetada especificamente para emparelhar com a placa de proteção de máquinas MPC4 da série VM600. Instalada na parte traseira do rack VM600 e conectada diretamente ao backplane do rack por meio de dois conectores, esta placa serve como uma ponte vital entre sensores, sistemas de monitoramento e equipamentos de controle externos. Reconhecida por seus recursos robustos de processamento de sinais, opções de configuração flexíveis e design robusto, a placa IOC4T é um componente indispensável em aplicações de proteção de máquinas industriais e monitoramento de condições.
Recursos e benefícios
1. Interface de sinal versátil
A placa IOC4T fornece 4 canais de entrada de sinal dinâmico e 2 canais de entrada de tacômetro (velocidade), capazes de lidar com vários sinais de vibração e velocidade simultaneamente. Todas as conexões de entrada e saída são feitas através de um bloco de terminais de parafuso de 48 posições no painel frontal, facilitando bastante a fiação de campo.
2. Funcionalidade de relé poderosa

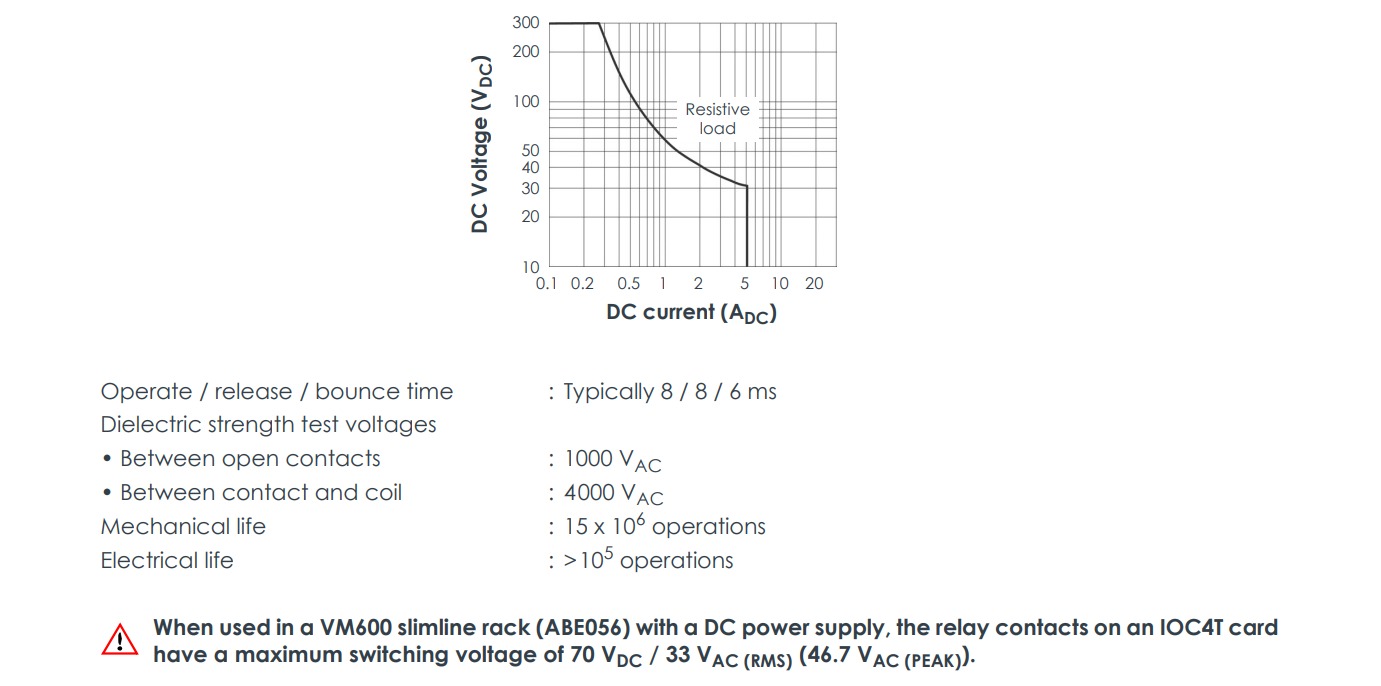

A placa incorpora 4 relés programáveis (RL1 a RL4), cada um configurável como contatos normalmente abertos (NA) ou normalmente fechados (NC). Esses relés podem ser atribuídos via software a qualquer sinal de alarme específico, como falha MPC4, sinal de sensor OK, alarme ou status de perigo. Os relés são classificados para 250 VCA/5 AAC com capacidade máxima de interrupção de 1250 VA.
3. Saídas Analógicas Flexíveis

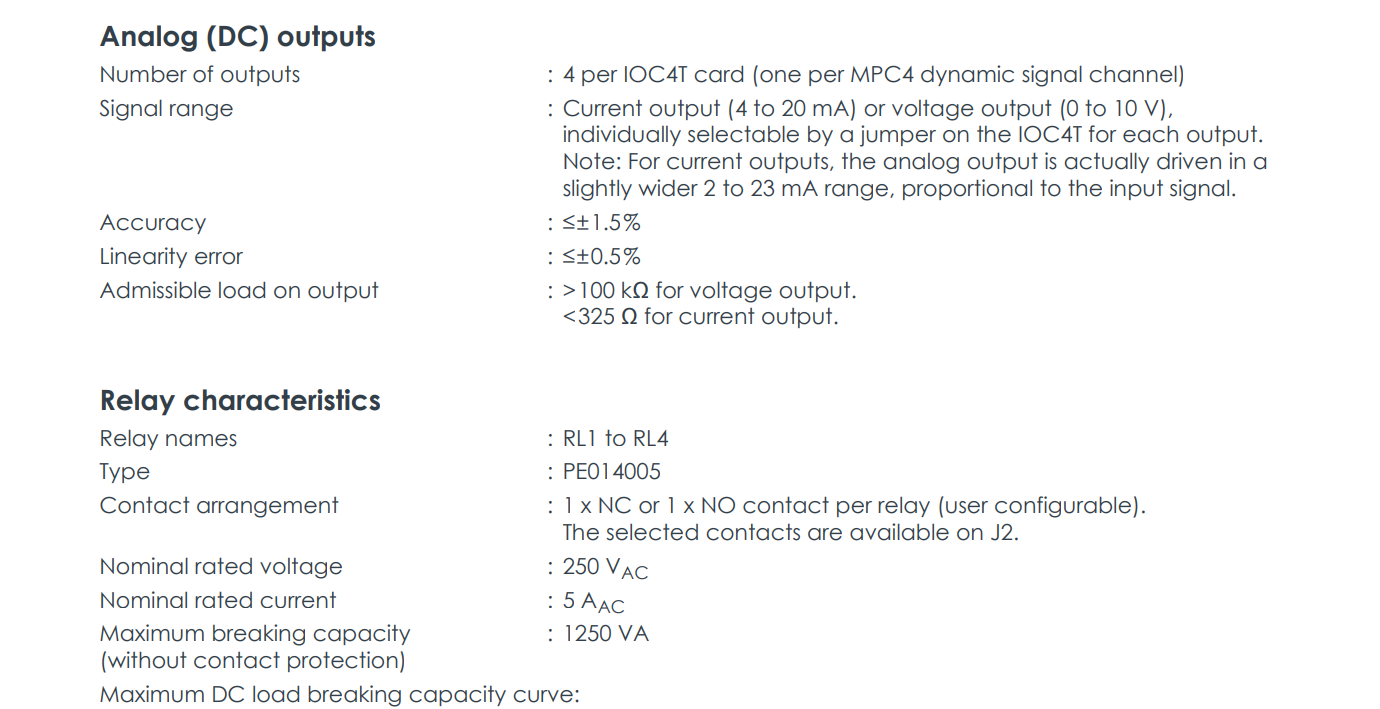

Fornece 4 canais de saída analógica (um para cada canal de sinal dinâmico), selecionáveis individualmente através de jumpers para saída de corrente (4-20 mA) ou saída de tensão (0-10 V) por canal. A precisão de saída é tão alta quanto ≤±1,5%, com erro de linearidade ≤±0,5%, garantindo transmissão de sinal de alta fidelidade.
4. Capacidade de saída digital expansível
Através do barramento Open Collector (OC) ou barramento Raw do rack VM600, o IOC4T pode fornecer 32 sinais de saída digital totalmente programáveis para placas de relé RLC16 e/ou placas de relé inteligentes IRC4 dentro do mesmo rack, expandindo significativamente a capacidade de relé do sistema.
5. Condicionamento e proteção abrangente de sinal
Todas as entradas e saídas são filtradas, proporcionando proteção contra interferência eletromagnética (EMI) e picos de sinal, em conformidade com os padrões EMC relevantes. Também fornece saídas de sinal 'bruto' do sensor em buffer para análise posterior.
6. Interface de sinal discreto (DSI)
Fornece três importantes entradas de sinal de controle:

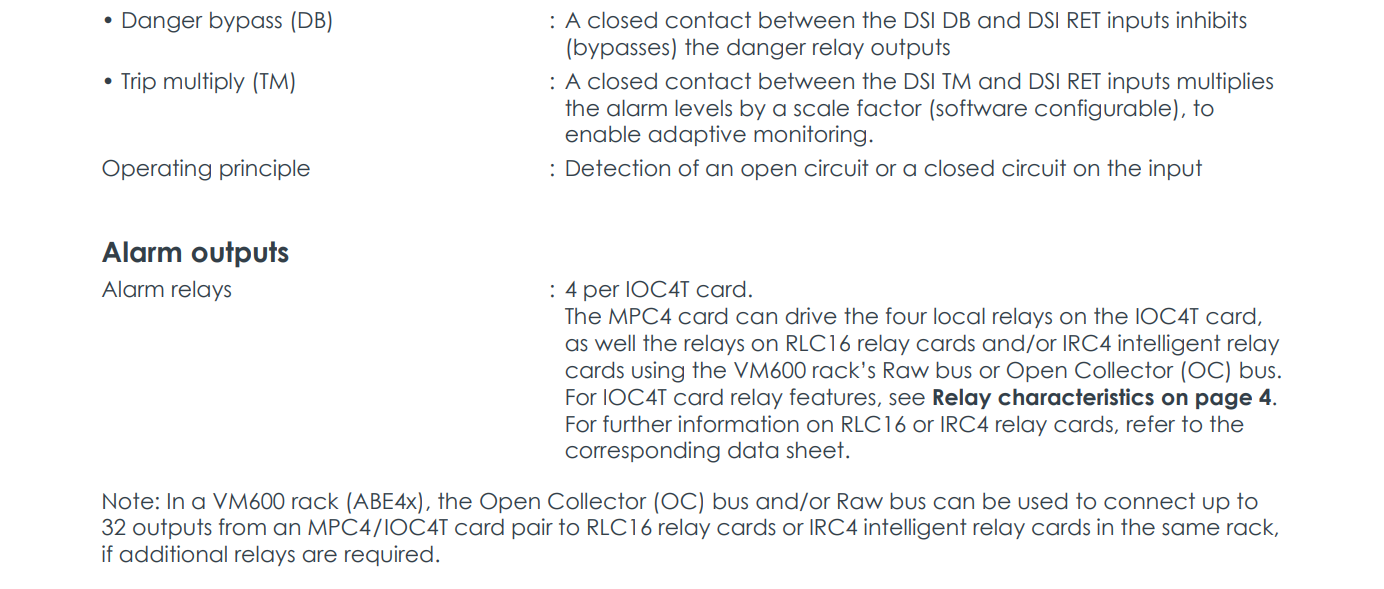

Reset de Alarme (AR): Fechar um contato entre DSI AR e DSI RET reinicializa os alarmes travados pelo par de placas MPC4/IOC4T.
Danger Bypass (DB): Fechar um contato entre DSI DB e DSI RET inibe (ignora) as saídas do relé de perigo.
Trip Multiply (TM): Fechar um contato entre DSI TM e DSI RET multiplica os níveis de alarme por um fator de escala configurável por software, permitindo monitoramento adaptativo.
7. Projeto de alta confiabilidade

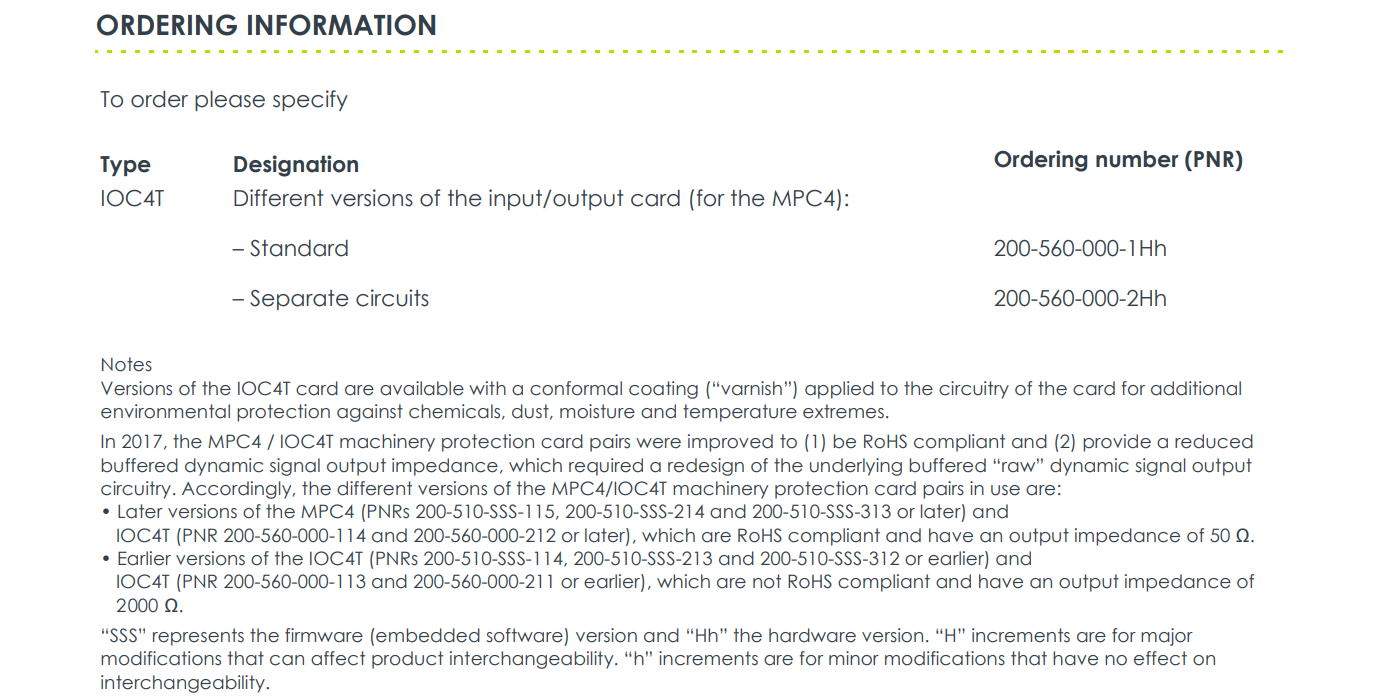

Suporta operação hot-swap, permitindo que cartões sejam inseridos ou removidos enquanto o sistema está funcionando sem interrupção. Disponível nas versões 'Standard' e 'Circuitos Separados', esta última atendendo às normas IEC 60255-5, adequadas para aplicações que necessitam de isolação elétrica.

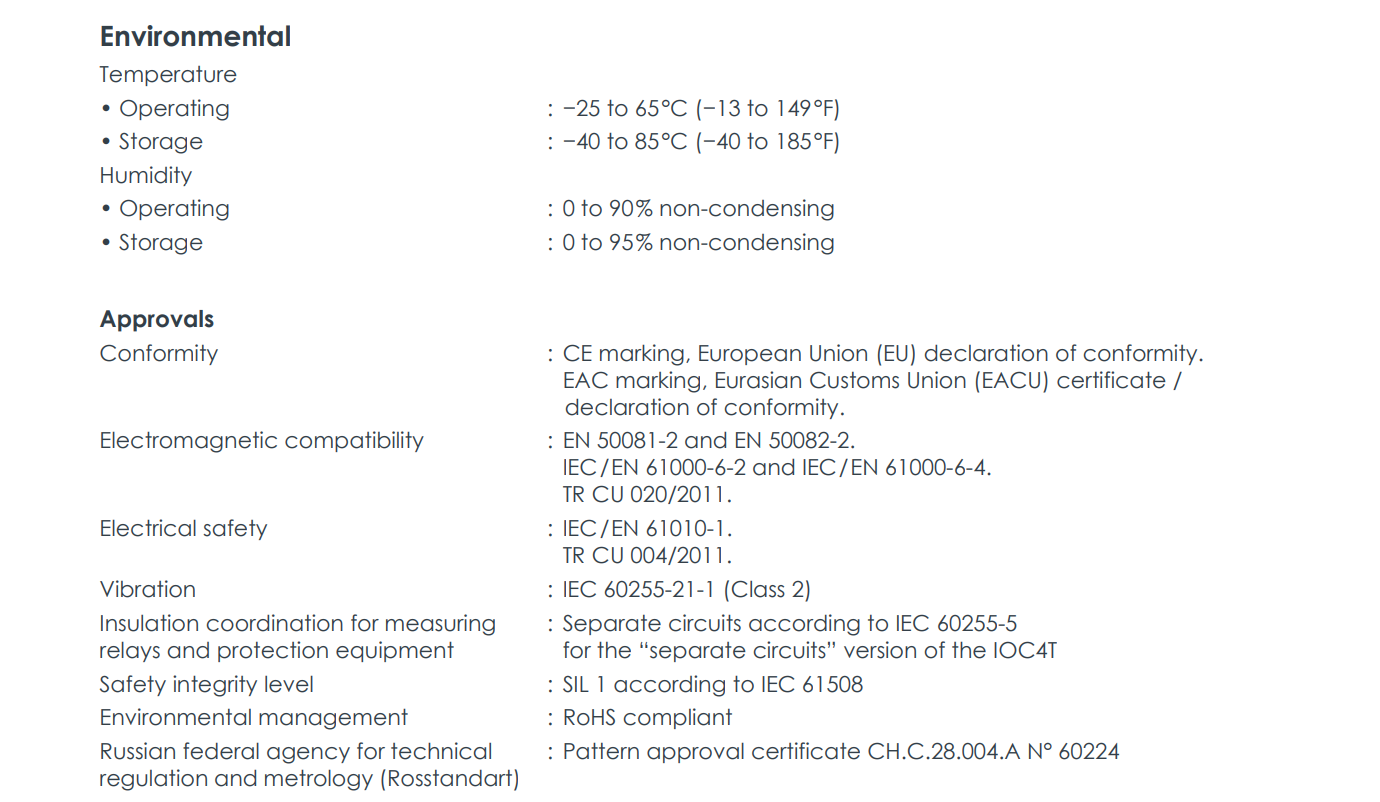

8. Robustez Ambiental
Faixa de temperatura operacional: -25 a 65°C (-13 a 149°F)
Faixa de temperatura de armazenamento: -40 a 85°C (-40 a 185°F)
Umidade operacional: 0 a 90% sem condensação
Compatível com RoHS. Versão opcional de revestimento isolante disponível para proteção adicional contra produtos químicos, poeira, umidade e temperaturas extremas.
9. Certificações de segurança
Marcações CE e EAC. Está em conformidade com os padrões EMC, incluindo EN 50081-2, EN 50082-2, IEC/EN 61000-6-2, IEC/EN 61000-6-4 e o padrão de segurança elétrica IEC/EN 61010-1. Atinge o Nível de Integridade de Segurança (SIL) 1 de acordo com IEC 61508.
Princípio de funcionamento
A placa de entrada/saída IOC4T opera como uma interface de sinal dedicada para a placa de proteção de máquinas MPC4 no modo escravo, comunicando-se com o MPC4 por meio de uma interface Industry Pack (IP). Seu princípio de funcionamento pode ser dividido em vários aspectos principais:
1. Arquitetura de fluxo de sinal
A placa IOC4T ocupa uma posição crítica na cadeia de sinal: os sinais brutos do sensor entram através dos blocos terminais frontais (J1, J2), passam pelo condicionamento e proteção de sinal necessários e são então transmitidos para a placa MPC4 através do conector P2 do backplane para processamento. Após a placa MPC4 concluir o processamento do sinal (incluindo determinação de alarme, etc.), os resultados processados e os sinais gerados são enviados de volta para a placa IOC4T através do backplane, sendo finalmente enviados para sistemas externos pela placa IOC4T através dos blocos terminais frontais (J2, J3).
2. Processamento de sinal de entrada

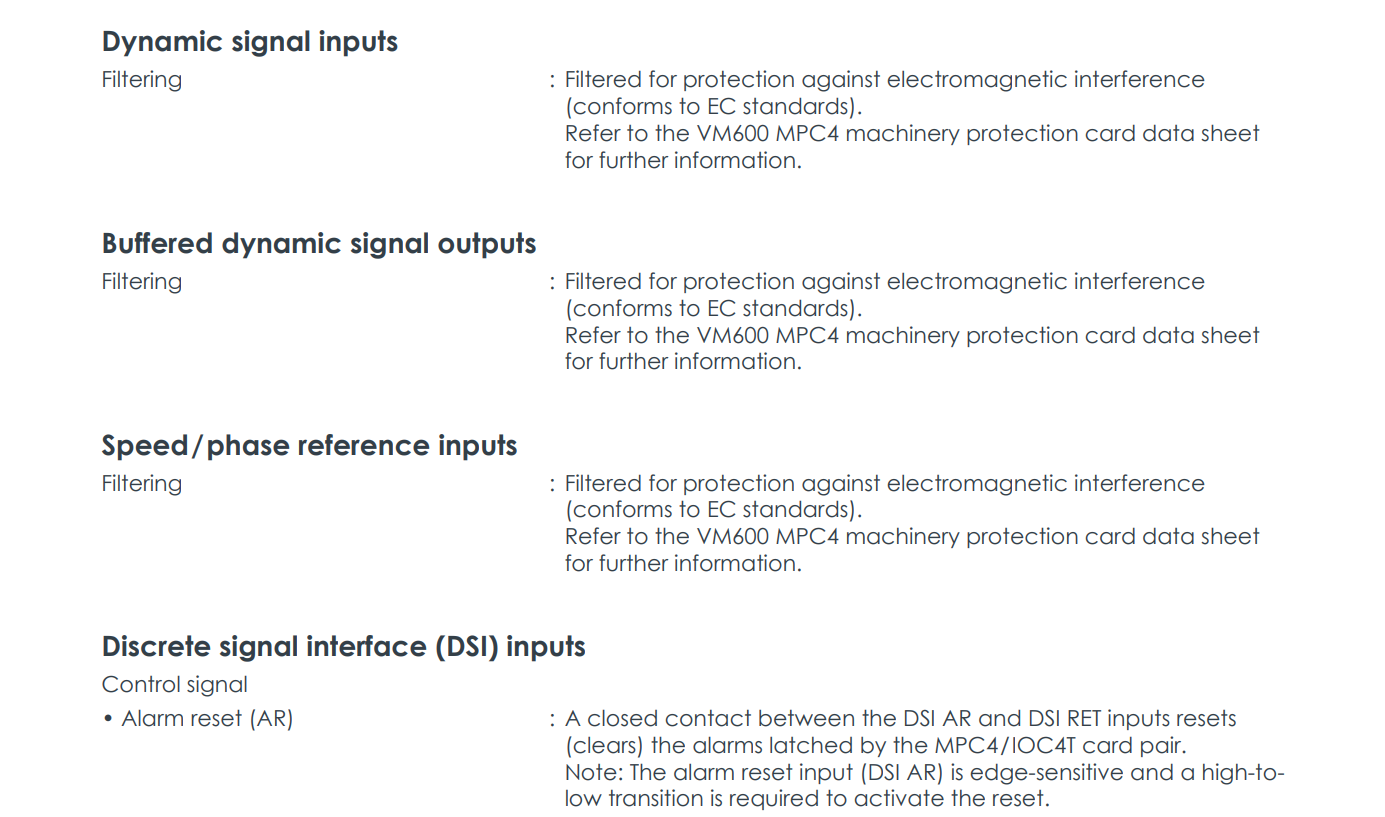

Sinais de vibração dinâmica (normalmente de sensores de velocidade ou acelerômetro) são recebidos através do bloco terminal J1. Esses sinais são primeiro filtrados para EMI e proteção contra surtos e depois divididos em dois caminhos: um é transmitido diretamente para a placa MPC4 para análise detalhada; o outro é armazenado em buffer e amplificado antes de ser emitido como sinais de sensor 'brutos' do bloco terminal J3 para gravação externa ou equipamento de análise.
Os sinais de velocidade são recebidos através do bloco terminal J2, também filtrados e protegidos antes de serem transmitidos ao cartão MPC4 para referência de fase e medição de velocidade.
3. Geração de sinal de saída
Os sinais de saída analógica são gerados a partir dos resultados processados da placa MPC4. Quatro conversores digital para analógico (DACs) na placa IOC4T convertem sinais digitais em sinais de tensão de 0 a 10 V. Além disso, quatro conversores de tensão para corrente podem transformar os sinais de tensão em sinais de corrente de 4 a 20 mA (selecionáveis por jumper). Esse design permite que os usuários escolham com flexibilidade o tipo de saída com base nos requisitos do campo.
4. Lógica de controle de relé
O estado dos quatro relés internos (RL1-RL4) é totalmente controlado pela placa MPC4 via software. Os usuários podem atribuir qualquer alarme ou sinal de status a esses relés por meio do software VM600 MPSx. O circuito de acionamento do relé fornece isolamento elétrico necessário e capacidade de acionamento para garantir comutação confiável.
5. Operação de interface de sinal discreto
As entradas DSI operam com base no princípio de detecção de contato, monitorando o status do contato entre as entradas AR, DB, TM e o terminal de referência DSI RET. Notavelmente, a entrada AR é sensível à borda, exigindo uma transição de alto para baixo para acionar a função de reinicialização. Este design evita mau funcionamento causado por saltos de contato ou fechamento sustentado.
6. Expansão de saída digital
As 32 saídas programáveis de coletor aberto são conectadas a outras placas de relé no rack através dos barramentos do backplane (barramento OC ou barramento Raw). O status dessas saídas é determinado pela placa MPC4, com o IOC4T fornecendo as funções necessárias de acionamento e isolamento. Os usuários podem selecionar qual barramento usar para transmissão de sinal através de jumpers.
7. Gerenciamento de energia

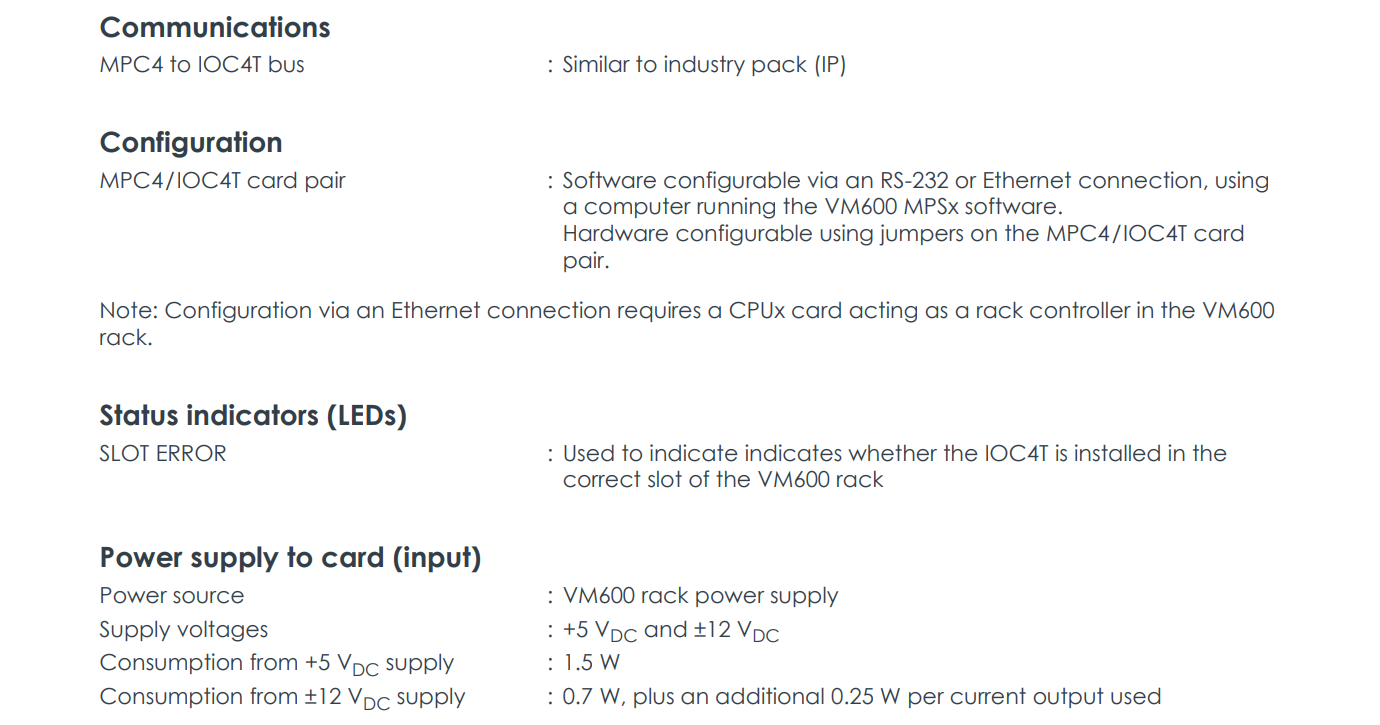

A placa IOC4T recebe sua alimentação operacional (+5 VDC e ±12 VDC) da fonte de alimentação do rack VM600. O circuito de alimentação inclui projetos de filtragem e proteção para garantir uma operação estável sob diversas condições. As saídas atuais consomem energia adicional (aproximadamente 0,25 W por saída), o que deve ser considerado nos cálculos do orçamento de energia do sistema.
8. Mecanismo de troca a quente
Através de circuitos de sequenciamento de energia cuidadosamente projetados e isolamento de sinal, a placa IOC4T oferece suporte à funcionalidade hot-swap. Quando uma placa é inserida em um sistema em funcionamento, o circuito de alimentação é ligado na sequência correta para evitar picos de corrente; quando uma placa é removida, as linhas de sinal são desconectadas antes da alimentação, evitando interferência de sinal.
9. Monitoramento e diagnóstico de status
Um indicador LED SLOT ERROR fornece feedback básico do status da instalação, ajudando os usuários a confirmar se a placa está instalada corretamente no slot do rack. Informações de status e diagnósticos mais detalhados requerem acesso por meio da placa MPC4 e do software VM600 MPSx.
10. Projeto Especial da Versão de Circuitos Separados
A versão 'Circuitos Separados' da placa IOC4T oferece isolamento elétrico aprimorado, com classificações de isolamento mais altas entre circuitos de entrada/saída e entre canais, em conformidade com os requisitos da IEC 60255-5. Isto torna esta versão particularmente adequada para aplicações industriais pesadas que exigem altos níveis de isolamento elétrico.
Aplicações
O IOC4T, utilizado em conjunto com uma placa MPC4, é altamente adequado para as seguintes áreas de aplicação:
Proteção de máquinas rotativas: Proteção contra vibração e monitoramento de condições de equipamentos críticos, como turbinas a vapor, turbinas a gás, turbinas hidrelétricas, compressores, ventiladores e bombas.
Monitoramento de Processos Industriais: Monitoramento das condições de máquinas em indústrias como petroquímica, geração de energia e metalurgia.
Sistemas de Manutenção Preditiva: Integração com sistemas de monitoramento de condições para avaliação da integridade dos equipamentos e manutenção preditiva.
Sistemas de Segurança Funcional: Execução de funções de proteção em aplicações relacionadas à segurança que alcançam até SIL 1.
Resumo das principais especificações
Entradas de sinal dinâmico: 4 canais, protegidos contra EMI
Entradas do tacômetro: 2 canais, protegidos contra EMI
Saídas analógicas: 4 canais, 0-10 V ou 4-20 mA (jumper selecionável)
Saídas de relé: 4 relés, 250 VCA/5 AAC
Saídas Digitais: 32 saídas programáveis de coletor aberto
Temperatura operacional: -25 a 65°C (-13 a 149°F)
Requisitos de energia: +5 VCC (1,5 W), ±12 VCC (0,7 W + 0,25 W por saída de corrente)

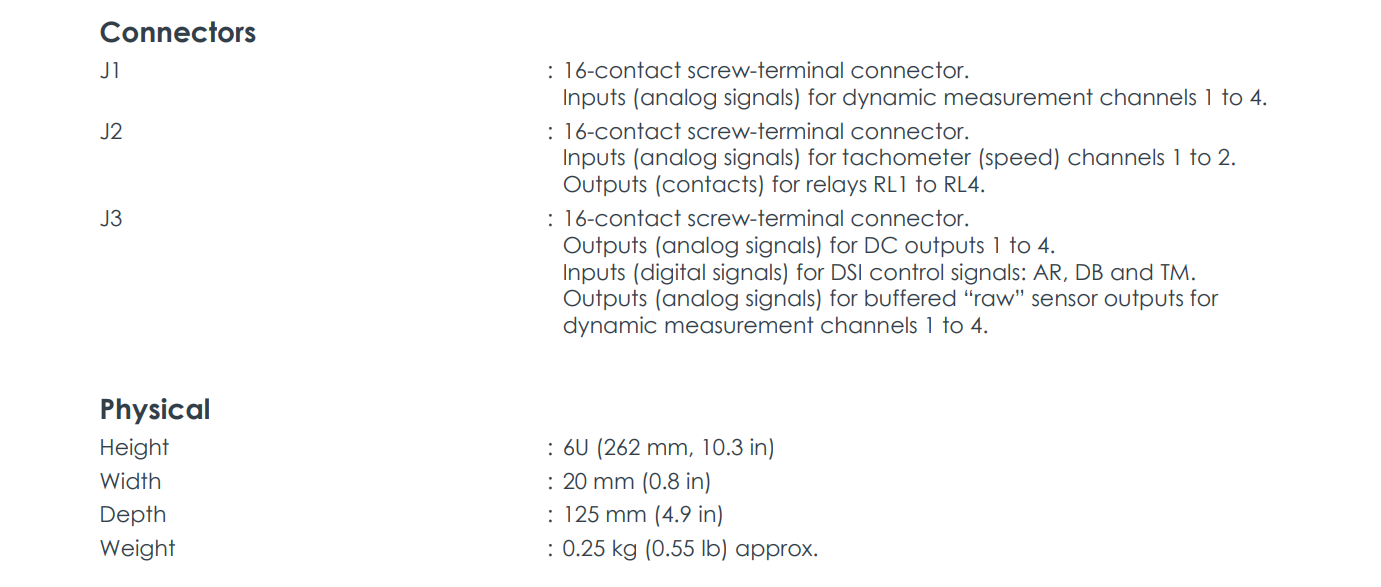

Conexões: Blocos terminais de parafuso (48 posições)
Dimensões: 6U A × 20 mm L × 125 mm P
Peso: aprox. 0,25kg
