Kad Geganti VM600 RLC16 ialah komponen pilihan utama daripada barisan produk VM, yang direka khusus untuk siri VM600 sistem perlindungan jentera dan sistem pemantauan keadaan dan prestasi. Fungsi utamanya ialah untuk mengembangkan keupayaan keluaran geganti sistem. Apabila empat geganti terbina dalam pada kad input/output utama sistem (IOC4T) tidak mencukupi untuk keperluan aplikasi yang kompleks, RLC16 menyediakan sumber geganti tambahan yang banyak, berfungsi sebagai perkakasan teras untuk membina logik perlindungan saling kunci berbilang gelung yang boleh dipercayai tinggi.
RLC16 ialah kad keluaran geganti berdasarkan penyambung terminal skru. Ciri terasnya menyediakan 16 geganti berkualiti tinggi, masing-masing dilengkapi dengan Kenalan Tukar Ganti. Kad ini mempunyai reka bentuk ketinggian 6U yang standard, dipasang di belakang rak VM600 (ABE04x atau ABE056) dan disambungkan terus ke satah belakang rak melalui penyambung tunggal, menawarkan integrasi tinggi dan pemasangan mudah.
Kelebihan menonjol kad ini ialah sokongannya untuk sisipan dan pengalihan langsung (boleh tukar panas). Ini membolehkan pemasangan atau penggantian kad yang selamat sementara sistem kekal berkuasa dan beroperasi, dengan ketara meningkatkan ketersediaan sistem dan kemudahan penyelenggaraan. Tambahan pula, logik pemacu gegantinya boleh dikonfigurasikan secara fleksibel melalui pelompat ke mod Normally Energized (NE) atau Normally De-energized (NDE), menyesuaikan diri dengan reka bentuk logik keselamatan yang berbeza dan keperluan fail-safe.
RLC16 direka bentuk untuk mematuhi EMC Eropah dan piawaian lain yang berkaitan, memiliki ciri elektrik yang sangat baik seperti rintangan sentuhan rendah, kapasiti rendah dan kapasiti pembawa arus yang tinggi, memastikan kestabilan dan kebolehpercayaan jangka panjang dalam persekitaran industri yang keras. Ia digunakan secara meluas dalam sistem perlindungan untuk pelbagai jenis jentera berputar untuk memacu litar luaran kritikal untuk penggera, penutupan dan kawalan berjujukan.
Prinsip Kerja
Prinsip kerja kad geganti RLC16 menunjukkan rangkaian lengkap daripada arahan logik kepada tindakan fizikal dalam kawalan industri. Fungsi terasnya melibatkan penerimaan arahan perisian daripada kad pemantauan sistem VM600 (cth, MPC4) dan memacu geganti untuk bertindak melalui litar perkakasan, akhirnya mengawal litar luaran melalui kenalan. Aliran kerja dan mekanisme dalamannya diperincikan di bawah:
1. Penerimaan Perintah dan Laluan Isyarat
Teras sistem VM600 (cth, pengawal CPUM atau CPUR) menjalankan logik dan algoritma perlindungan secara berterusan. Apabila parameter yang dipantau (seperti getaran, anjakan, kelajuan) melebihi penggera pratetap atau ambang perjalanan, perisian sistem menjana arahan kawalan logik yang sepadan. Perintah ini dihantar melalui bas satah belakang rak VM600. Pesawat belakang menyediakan data berkelajuan tinggi, boleh dipercayai dan sambungan kuasa antara kad.
Kad RLC16 menerima arahan ini daripada pengawal melalui penyambung satah belakang tunggalnya. Litar penerima kad menyahkod arahan, mengenal pasti saluran geganti khusus (RL1 hingga RL16) yang perlu dikendalikan dan keadaan tindakan yang diingini (tutup atau buka).
2. Litar Pemacu Geganti dan Konfigurasi Logik
Perintah yang dinyahkod dihantar kepada pelbagai Pemacu Pemungut Terbuka. Setiap geganti sepadan dengan pemandu bebas. Peranan pemandu adalah untuk menyediakan isyarat yang dikawal perisian, aktif-rendah untuk memberi tenaga kepada gegelung geganti.
RLC16 menyediakan pilihan boleh dikonfigurasikan pengguna yang penting: Pemilihan Logik Pemacu Geganti. Ini dicapai melalui Jumpers pada kad:
Mod Normally De-energized (NDE): Apabila pelompat ditetapkan kepada NDE, output pemacu aktif (paras rendah) memberi tenaga kepada gegelung geganti, menyebabkan keadaan sesentuh berubah (Sesentuh Biasanya Terbuka tertutup, Sesentuh Biasanya Tertutup terbuka). Apabila output pemacu tidak aktif (paras tinggi) atau kad kehilangan kuasa, gegelung dinyahtenaga, dan geganti kembali kepada keadaan awalnya 'nyahtenaga'. Mod ini biasanya digunakan untuk reka bentuk 'gagal-selamat', bermakna keadaan geganti kembali kepada keadaan selamat yang telah ditetapkan (cth, litar perjalanan terbuka) apabila sistem kehilangan kuasa atau kegagalan.
Mod Bertenaga Biasa (NE): Apabila pelompat ditetapkan kepada NE, logiknya terbalik. Pemandu perlu terus mengeluarkan isyarat aktif (paras rendah) untuk memastikan gegelung sentiasa bertenaga, dengan itu mengekalkan geganti dalam keadaan 'operasi biasa'. Sebaik sahaja output pemacu menjadi tidak aktif (paras tinggi) atau kad kehilangan kuasa, gegelung dinyahtenaga, dan geganti digerakkan. Mod ini sesuai untuk aplikasi yang memerlukan geganti untuk kekal aktif untuk tempoh yang lama.
Pemilihan pelompat fleksibel ini membolehkan penyepadu sistem mengkonfigurasi setiap kad RLC16 mengikut falsafah keselamatan pengguna akhir dan logik kawalan khusus, tanpa mengubah pendawaian luaran atau logik perisian.
3. Penggerakan Geganti dan Kawalan Beban
Apabila output pemacu memberi tenaga kepada gegelung geganti, medan magnet yang dihasilkan oleh gegelung menarik angker, menggerakkan struktur mekanikal untuk menukar keadaan sesentuh tukar ganti. Setiap geganti menyediakan satu set kenalan tukar ganti, termasuk satu kenalan Biasa (COM), satu kenalan Normally Closed (NC) dan satu kenalan Normally Open (NO).
Kenalan ini dibawa keluar ke dunia luar melalui tiga penyambung terminal skru (J1, J2, J3) di bahagian belakang kad. Pengguna boleh menyambungkan litar kuasa peranti medan yang perlu dikawal (cth, hon penggera, solenoid penutupan, lampu penunjuk, titik input digital PLC) secara bersiri dengan sesentuh ini.
Penggerakan kenalan secara langsung mengawal pembukaan dan penutupan litar beban luaran. Geganti yang digunakan dalam RLC16 mempunyai kapasiti beban yang kuat, dinilai untuk 250 VAC / 5 AAC, dengan kapasiti pecah maksimum 1250 VA. Ini bermakna ia boleh terus memacu banyak peranti industri tanpa memerlukan geganti perantaraan untuk penukaran sekunder. Rintangan sentuhannya yang rendah memastikan penurunan voltan yang minimum semasa pengaliran, manakala kapasitansi rendah bermanfaat untuk mengekalkan integriti isyarat apabila menukar litar isyarat.
4. Bekalan Kuasa dan Ciri Keselamatan
Kad RLC16 itu sendiri dikuasakan oleh bekalan kuasa rak VM600 melalui satah belakang, memberikan kuasa operasi +5 VDC. Kuasa ini digunakan terutamanya untuk litar logik dan pemacu geganti kad. Adalah penting untuk ambil perhatian bahawa kuasa pemacu untuk gegelung geganti juga dibekalkan dari satah belakang, tetapi pensuisannya akhirnya dikawal oleh pemacu pengumpul terbuka.
Sesentuh geganti sangat diasingkan secara elektrik daripada litar gegelung dalaman (4000 VAC), memastikan pengasingan keselamatan antara bahagian kawalan voltan rendah dan bahagian beban voltan tinggi, dengan berkesan menghalang kerosakan pada sistem kawalan voltan rendah daripada pencerobohan voltan tinggi. Kenalan itu sendiri juga boleh menahan ujian kekuatan dielektrik 1000 VAC.
5. Mekanisme Hot-Swap
Fungsi 'hot-swap' direalisasikan melalui reka bentuk elektrik yang teliti. Penyambung kad menggunakan urutan definisi pin yang menghubungkan tanah terlebih dahulu, diikuti oleh kuasa dan isyarat. Apabila memasukkan kad, pin tanah membuat sentuhan terlebih dahulu, melepaskan sebarang kemungkinan nyahcas elektrostatik (ESD); kemudian pin kuasa dan isyarat bersambung, memastikan kad stabil dalam rak sebelum kuasa digunakan. Urutan diterbalikkan semasa penyingkiran. Reka bentuk ini menghalang lengkokan dan lonjakan isyarat yang disebabkan oleh pemasukan/pembuangan langsung, melindungi kedua-dua kad dan satah belakang.
Ciri Teras dan Faedah
Output Geganti Ketumpatan Tinggi: Menyediakan 16 saluran geganti berkualiti tinggi, dengan sangat meluaskan keupayaan kawalan luaran sistem VM600.
Logik Pemacu Fleksibel: Pelompat membenarkan pemilihan mod NE atau NDE untuk semua geganti secara seragam, menyesuaikan diri dengan keperluan reka bentuk selamat gagal yang berbeza.
Kenalan Tukar Ganti: Setiap geganti menyediakan satu set kenalan COM, NC, NO, menawarkan pilihan pendawaian yang fleksibel untuk pelbagai logik kawalan.
Kapasiti Beban Kuat: Kenalan dinilai untuk 250 VAC / 5A, kapasiti pecah maksimum 1250 VA, mampu memacu kebanyakan beban industri secara langsung.
Sokongan Hot-Swap: Membolehkan pemasangan atau penyelenggaraan semasa sistem berjalan, meningkatkan ketersediaan dan kebolehselenggaraan sistem dengan sangat baik.
Ciri-ciri Elektrik Kebolehpercayaan Tinggi: Rintangan sentuhan rendah, kapasiti rendah, kekuatan pengasingan tinggi (4000 VAC antara gegelung dan sesentuh), memastikan operasi stabil jangka panjang.
Kaedah Sambungan Mudah: Semua kenalan boleh diakses melalui tiga penyambung terminal skru (J1, J2, J3), memastikan pendawaian selamat dan boleh dipercayai.

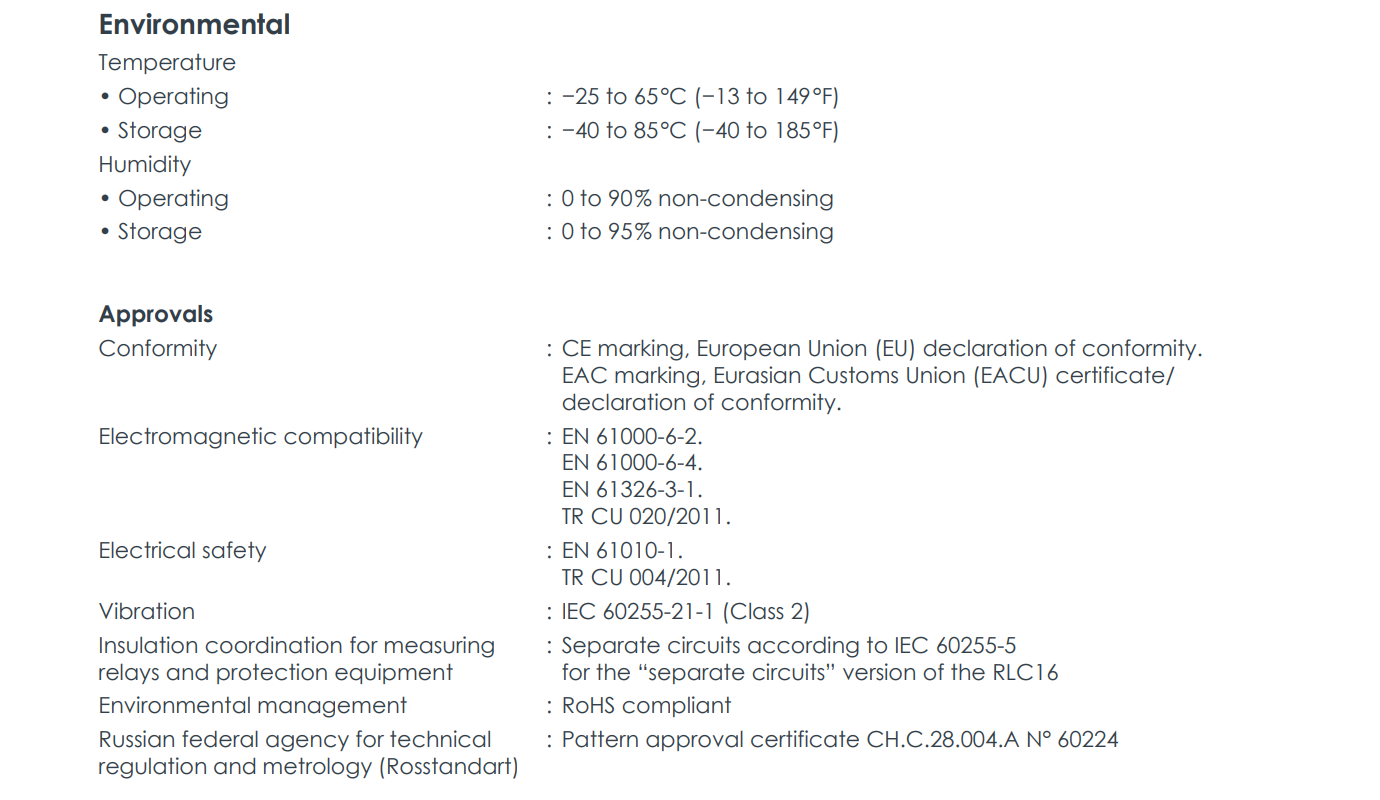

Pensijilan Antarabangsa Komprehensif: Mematuhi CE, EAC dan piawaian pensijilan lain, memenuhi EMC (EN 61000-6-2, EN 61000-6-4), keselamatan elektrik (EN 61010-1) dan keperluan lain.
Kebolehsuaian Alam Sekitar yang Teguh: Julat suhu operasi dari -25°C hingga +65°C, memenuhi keperluan persekitaran perindustrian biasa.

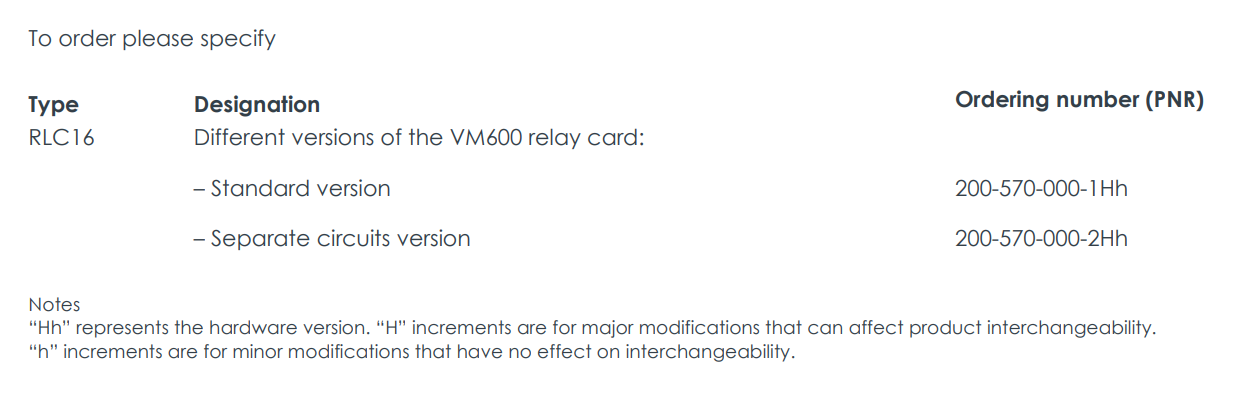

Spesifikasi Teknikal Utama

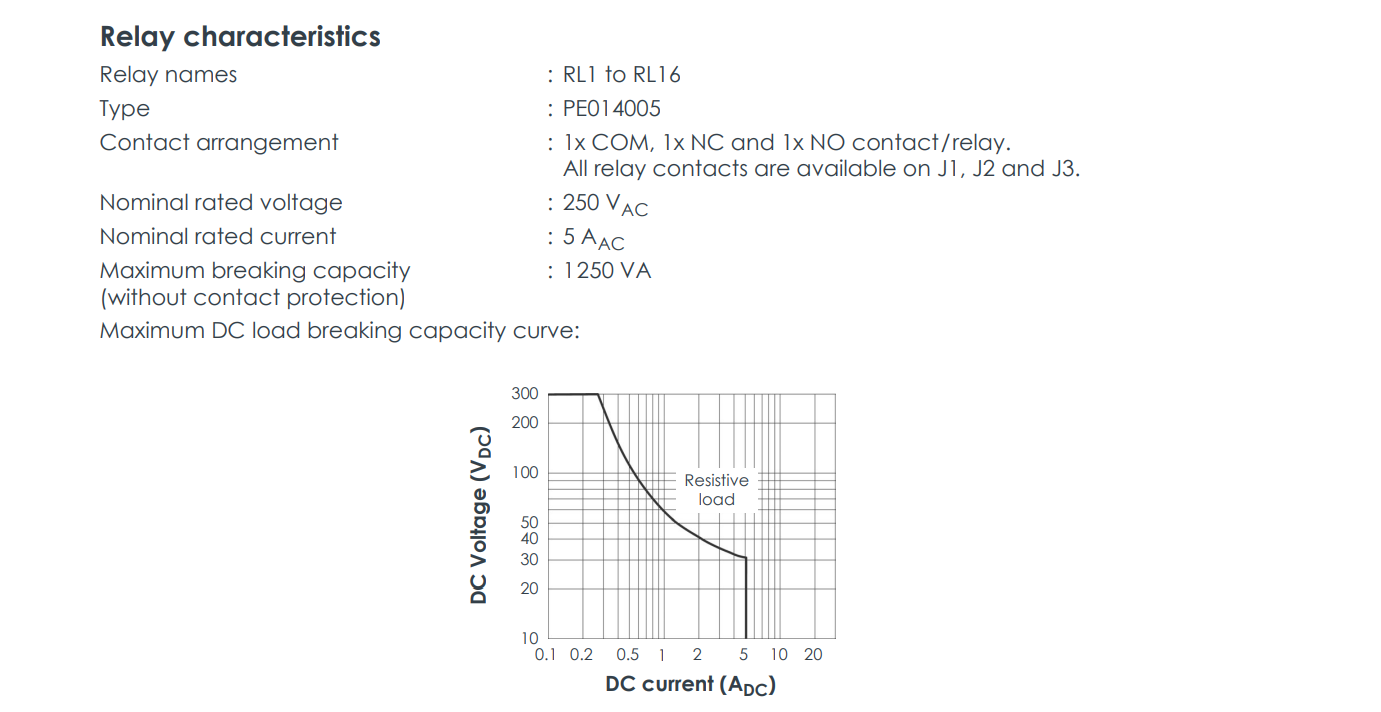

Bilangan Geganti: 16 (RL1 - RL16)
Jenis Kenalan: Tukar Ganti (1 Borang C), setiap geganti: 1 COM, 1 NC, 1 NO
Penilaian Hubungan: 250 VAC, 5 AAC
Kapasiti Pecah Maksimum: 1250 VA

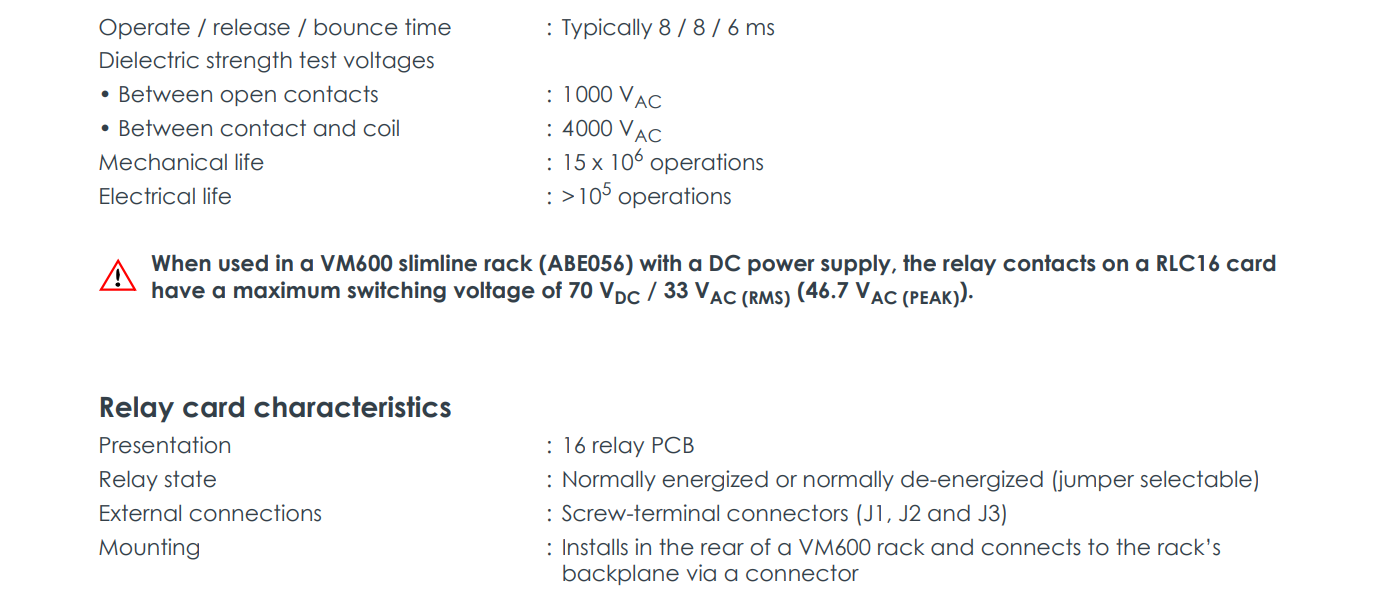

Hayat Elektrik: > 100,000 operasi
Hayat Mekanikal: 15 x 10^6 operasi
Logik Pemacu: Output pengumpul terbuka yang dikawal perisian, NE atau NDE yang boleh dipilih pelompat

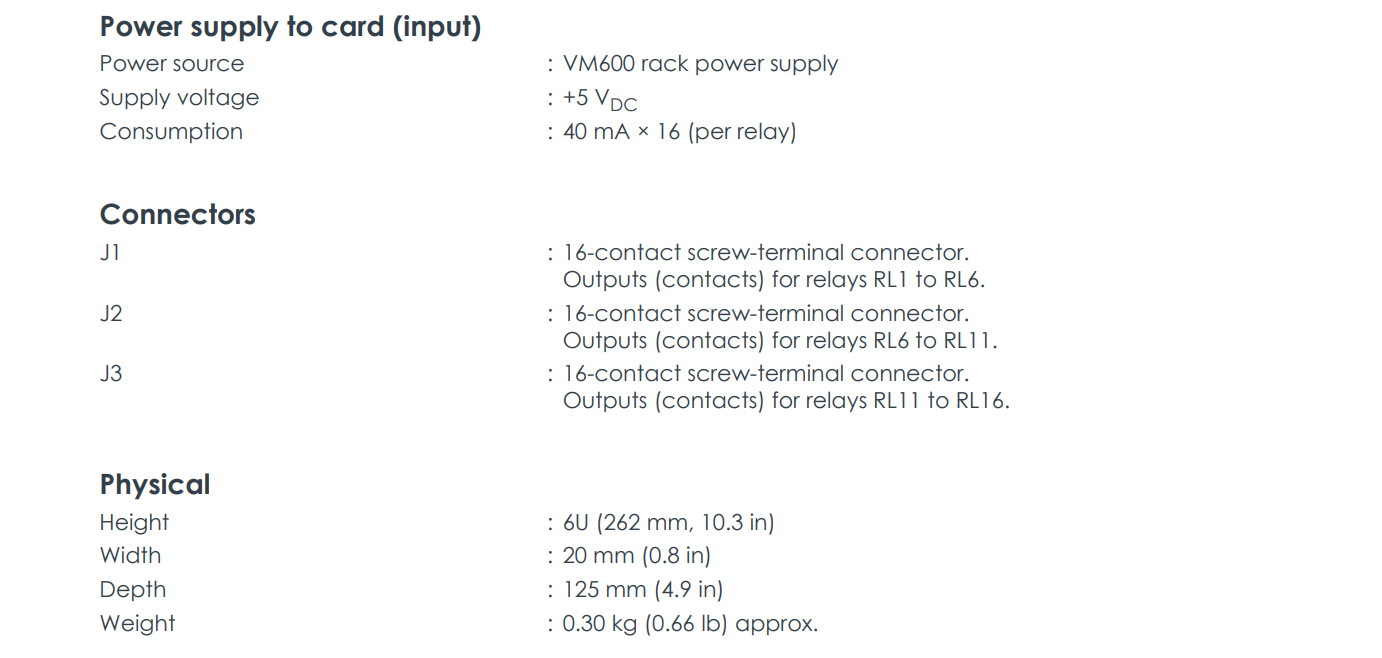

Penyambung: Penyambung terminal skru 3 x 16 kedudukan (J1, J2, J3)
Bekalan Kuasa: +5 VDC (dari plat belakang rak), penggunaan ~40 mA/geganti
Suhu Operasi: -25°C hingga +65°C
Dimensi (H x W x D): 6U (262 mm) x 20 mm x 125 mm
Pemasangan: Belakang rak VM600 (ABE04x, ABE056)
Aplikasi
Kad geganti RLC16 digunakan terutamanya dalam Sistem Perlindungan Jentera (MPS) sebagai penggerak. Aplikasi khusus termasuk, tetapi tidak terhad kepada:
Petunjuk Penggera: Memandu penggera boleh didengar dan visual untuk menunjukkan keabnormalan peralatan.
Penutupan Kecemasan: Memandu litar keselamatan untuk mencetuskan penutupan perjalanan unit.
Kawalan Jujukan: Mengambil bahagian dalam kawalan logik jujukan mula/berhenti peralatan.
Petunjuk Status: Lampu penunjuk memandu untuk memaparkan status peralatan (cth, berjalan, berhenti, rosak).
Geganti Isyarat: Memajukan isyarat status sistem ke DCS, PLC atau sistem pengurusan peringkat atasan yang lain.
