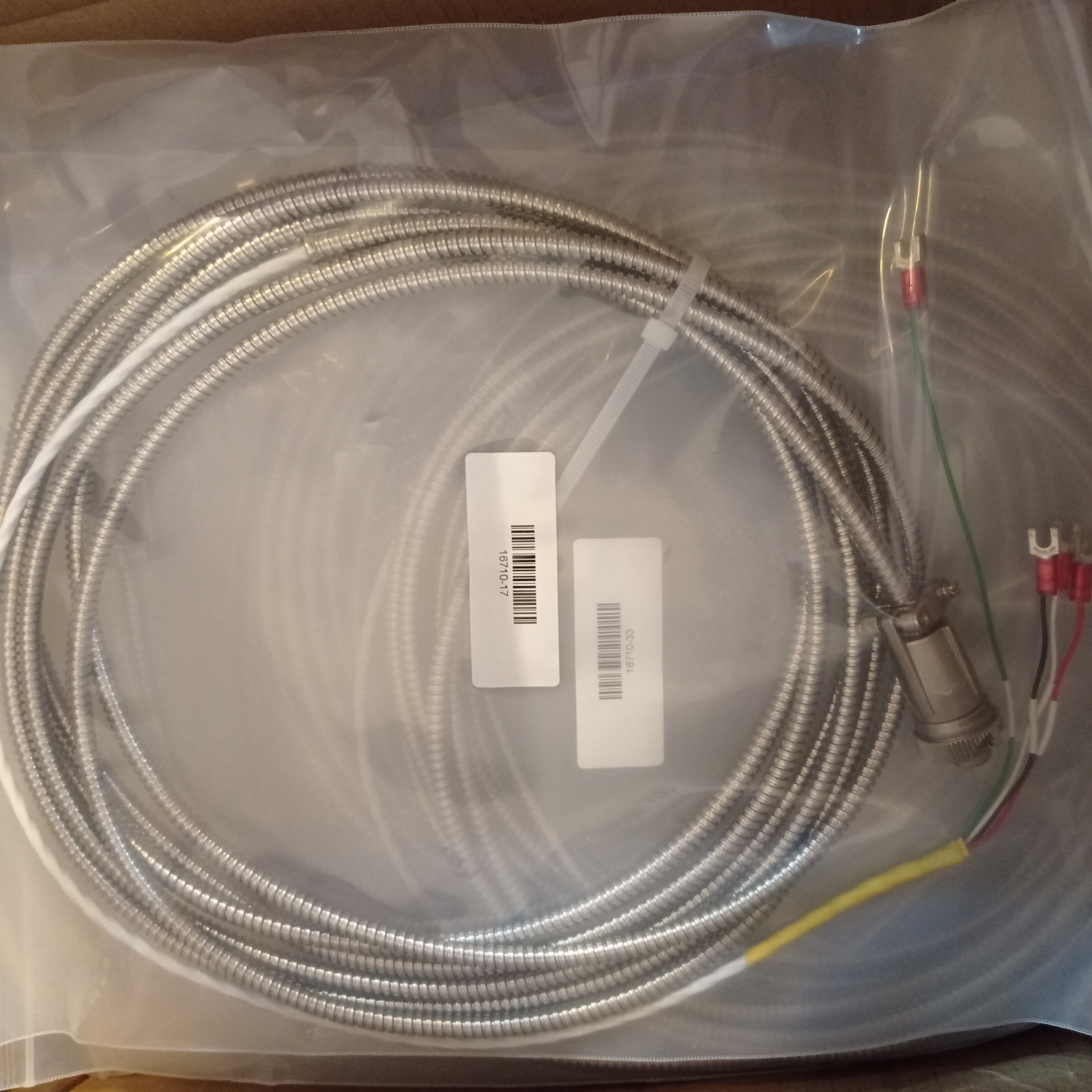

16710 सीरीज आर्मर्ड इंटरकनेक्ट केबल एक उच्च-विश्वसनीयता सिग्नल कनेक्शन समाधान है जिसे विशेष रूप से बेकर ह्यूजेस व्यवसाय बेंटली नेवादा द्वारा अपने 177230 भूकंपीय ट्रांसमीटर और अन्य संगत औद्योगिक कंपन निगरानी सेंसर के लिए डिजाइन किया गया है। मशीनरी स्थिति निगरानी प्रणालियों के एक अनिवार्य घटक के रूप में, इस केबल को कठोर औद्योगिक वातावरण में सिस्टम (जैसे पीएलसी और डीसीएस) को नियंत्रित करने के लिए सेंसर द्वारा एकत्र किए गए उच्च परिशुद्धता कंपन संकेतों को स्थिर, दोषरहित और सुरक्षित रूप से प्रसारित करने के महत्वपूर्ण मिशन के साथ काम सौंपा गया है।
'बख़्तरबंद' डिज़ाइन इस केबल को उत्कृष्ट भौतिक सुरक्षा प्रदर्शन प्रदान करता है, जो यांत्रिक कुचलने, काटने, घर्षण, तेल संदूषण, रासायनिक संक्षारण और कृंतक काटने जैसे सामान्य क्षेत्र के खतरों का प्रभावी ढंग से प्रतिरोध करता है। 177230 भूकंपीय ट्रांसमीटर के साथ 16710 केबल का निर्बाध एकीकरण सिग्नल सेंसिंग से विश्वसनीय ट्रांसमिशन तक एक पूर्ण लिंक बनाता है, जो स्थिति निगरानी डेटा की अखंडता और प्रामाणिकता सुनिश्चित करता है। यह अपरिहार्य 'नसों और रक्त वाहिकाओं' के रूप में कार्य करता है जो पूर्वानुमानित रखरखाव प्रणालियों के प्रभावी संचालन की गारंटी देता है।
इस उत्पाद का उपयोग मुख्य रूप से बिजली उत्पादन, पेट्रोकेमिकल्स, धातु विज्ञान, जल उपचार, लुगदी और कागज और समुद्री अनुप्रयोगों जैसे औद्योगिक क्षेत्रों में किया जाता है। यह संयंत्र के भीतर विभिन्न घूर्णन मशीनरी निगरानी बिंदुओं से जंक्शन बक्से या नियंत्रण कैबिनेट तक सिग्नल कनेक्शन के लिए उपयुक्त है, जो अपूरणीय मूल्य का प्रदर्शन करता है, विशेष रूप से केबल सुरक्षा के लिए कठोर आवश्यकताओं वाले जटिल वातावरण में।
2. मुख्य डिज़ाइन सुविधाएँ और लाभ
1. दीर्घकालिक विश्वसनीयता के लिए उन्नत भौतिक सुरक्षा
धातु कवच परत: केबल धातु कवच (आमतौर पर स्टेनलेस स्टील या गैल्वेनाइज्ड स्टील टेप) की एक मजबूत परत में घिरा हुआ है, जो आंतरिक विद्युत कंडक्टरों के लिए मजबूत यांत्रिक सुरक्षा प्रदान करता है। यह कवच स्थापना के दौरान खींचने या रौंदने से होने वाली क्षति के साथ-साथ ऑपरेशन के दौरान आकस्मिक प्रभावों, भारी वस्तु के कुचलने या उपकरण क्षति को प्रभावी ढंग से रोकता है।
उच्च घर्षण प्रतिरोध: विशेष बाहरी जैकेट सामग्री और बख्तरबंद संरचना का संयोजन इसे धातु की सतहों, कंक्रीट, या अन्य केबलों के खिलाफ दीर्घकालिक घर्षण का सामना करने की अनुमति देता है, जिससे केबल ट्रे, नाली, या प्रत्यक्ष दफन अनुप्रयोगों में इसकी सेवा जीवन में काफी वृद्धि होती है।
पर्यावरणीय खतरों का प्रतिरोध: कवच की परत और समग्र डिजाइन तेल, ग्रीस, अधिकांश औद्योगिक रसायनों और नमी के प्रवेश को रोकते हैं, आंतरिक इन्सुलेशन की रक्षा करते हैं। मजबूत निर्माण कृंतकों और अन्य छोटे जानवरों द्वारा कुतरने से भी रोकता है, इस तरह की क्षति के कारण सिग्नल रुकावट या उपकरण शॉर्ट सर्किट से बचता है।
2. सिग्नल निष्ठा सुनिश्चित करने वाला अनुकूलित विद्युत प्रदर्शन
सटीक कंडक्टर डिजाइन: बेंटली नेवादा केबल विनिर्देशों का सख्ती से पालन करते हुए, यह 3 स्वतंत्र कंडक्टर (आमतौर पर 18 से 22 एडब्ल्यूजी) को नियोजित करता है, जो 177230 ट्रांसमीटर के 4-20 एमए लूप (पिन ए, पिन बी) और गतिशील त्वरण सिग्नल (पिन सी) के लिए कम प्रतिरोध, कम हानि ट्रांसमिशन पथ सुनिश्चित करता है।
प्रभावी परिरक्षण संरचना: केबल न्यूनतम 80% कवरेज (उदाहरण के लिए, ब्रेडेड तांबे की जाली) के साथ एक ढाल को एकीकृत करता है। यह ढाल औद्योगिक वातावरण के लिए महत्वपूर्ण है, क्योंकि यह मोटर, परिवर्तनीय आवृत्ति ड्राइव और उच्च-शक्ति केबल जैसे स्रोतों से विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) और रेडियो आवृत्ति हस्तक्षेप (आरएफआई) को बहुत कम कर देता है। यह सुनिश्चित करता है कि कंपन एनालॉग सिग्नल (विशेष रूप से पिन सी पर मिलीवोल्ट-स्तरीय त्वरण सिग्नल) ट्रांसमिशन के दौरान असंदूषित रहें, जिससे उच्च सिग्नल-टू-शोर अनुपात बना रहे।
उच्च इन्सुलेशन रेटिंग: कंडक्टर इन्सुलेशन और बाहरी जैकेट दोनों उच्च मानक सामग्री का उपयोग करते हैं जिसमें इन्सुलेशन 600V से कम वोल्टेज रेटिंग का सामना नहीं करता है, औद्योगिक साइट विद्युत सुरक्षा आवश्यकताओं को पूरा करता है और विश्वसनीय चरण-दर-चरण और ग्राउंड इन्सुलेशन प्रदान करता है।
3. लचीली इंजीनियरिंग अनुकूलनशीलता और उपयोग में आसानी
लंबाई अनुकूलन: 1-फुट की वृद्धि में 3 फीट (लगभग 0.91 मीटर) से 99 फीट (लगभग 30.2 मीटर) तक निरंतर लंबाई अनुकूलन सेवा प्रदान करता है। इसके अतिरिक्त, कई सामान्य मानक लंबाई (उदाहरण के लिए, 8, 10, 12, 15, 17, 20, 30, 99 फीट) स्टॉक या त्वरित-शिप विकल्प के रूप में उपलब्ध हैं, जो सेंसर से इंटरफ़ेस उपकरण तक विभिन्न दूरी पर कनेक्शन आवश्यकताओं के लिए पूरी तरह अनुकूल हैं, केबल अतिरेक या अपर्याप्त लंबाई के मुद्दों को खत्म करते हैं।
मानक इंटरफ़ेस संगतता: केबल का एक सिरा 177230 ट्रांसमीटर पर मानक 3-पिन MIL-C-5015 (जैसे, MS3106 श्रृंखला) स्टेनलेस स्टील कनेक्टर के साथ पूर्व-फिट या डिज़ाइन किया गया है। दूसरे छोर को ग्राहक नियंत्रण प्रणाली इंटरफ़ेस आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है (उदाहरण के लिए, फ्लाइंग लीड, टर्मिनल ब्लॉक के लिए समाप्ति, या विशिष्ट कनेक्टर), फ़ील्ड इंस्टॉलेशन को सरल बनाना।
व्यापक प्रयोज्यता: हालांकि 177230 के लिए अनुकूलित, इसकी विद्युत और यांत्रिक विशेषताएं इसे समान इंटरफेस का उपयोग करने वाले अन्य बेंटली नेवादा कंपन ट्रांसमीटरों या सेंसर के लिए भी उपयुक्त बनाती हैं, जिससे स्पेयर पार्ट की समानता में सुधार होता है।
4. उन्नत सिस्टम सुरक्षा और रखरखाव दक्षता
सिस्टम की मजबूती में वृद्धि: खतरनाक क्षेत्रों (जहां प्रमाणित हो) में, बख्तरबंद केबल का उपयोग एक अतिरिक्त सुरक्षा बाधा प्रदान करता है, जो सख्त संयंत्र सुरक्षा प्रोटोकॉल का अनुपालन करते हुए, केबल क्षति के कारण होने वाली चिंगारी या उच्च तापमान जैसे जोखिमों को रोकता है।
कम फॉल्ट डाउनटाइम: उच्च-विश्वसनीयता केबल ट्रांसमिशन लाइन के मुद्दों के कारण सिग्नल हानि या विरूपण की संभावना को काफी कम कर देती है, जिससे गलत डेटा द्वारा ट्रिगर होने वाले गलत अलार्म या अनावश्यक शटडाउन निरीक्षण से बचा जा सकता है, और निगरानी प्रणाली की विफलताओं के बीच समग्र औसत समय (एमटीबीएफ) में सुधार होता है।
रूटिंग और फिक्सिंग में आसानी: बख्तरबंद संरचना केबल को बेहतर कठोरता और आकार बनाए रखती है, जिससे इसे केबल ट्रे में स्थापित करना आसान हो जाता है, बंडल करना और सुरक्षित करना आसान हो जाता है, और अपने स्वयं के वजन के तहत अत्यधिक सैगिंग की संभावना कम हो जाती है, जिससे अधिक पेशेवर इंस्टॉलेशन उपस्थिति पेश होती है।
3. आवेदन परिदृश्य और चयन गाइड
विशिष्ट अनुप्रयोग परिदृश्य
क्रिटिकल मशीनरी मॉनिटरिंग: भाप टर्बाइन, गैस टर्बाइन, बड़े कंप्रेसर और रिएक्टर कूलेंट पंप जैसे महत्वपूर्ण उच्च गति वाले घूमने वाले उपकरणों के लिए उपयोग किया जाता है, जहां कंपन संकेत महत्वपूर्ण होते हैं और किसी भी ट्रांसमिशन रुकावट के कारण गंभीर परिणाम हो सकते हैं। बख्तरबंद केबल यहां उच्चतम स्तर की भौतिक सुरक्षा प्रदान करती है।
कठोर वातावरण: संक्षारक गैसों, तरल पदार्थ, उच्च तापमान, उच्च आर्द्रता, या नमक स्प्रे वाले वातावरण में, जैसे रिफाइनरियों, रासायनिक संयंत्रों, खदानों और अपतटीय प्लेटफार्मों में।
उच्च ईएमआई क्षेत्र: वीएफडी कमरे, बड़े स्विचगियर, या आर्क फर्नेस जैसे मजबूत विद्युत चुम्बकीय हस्तक्षेप स्रोतों के पास स्थान, जहां सिग्नल सटीकता के लिए उच्च गुणवत्ता वाली परिरक्षण आवश्यक है।
लंबी दूरी की वायरिंग: जब सेंसर जंक्शन बॉक्स या I/O मॉड्यूल (उदाहरण के लिए, 20 मीटर से अधिक) से दूर स्थित होते हैं, तो कम क्षीणन और मजबूत हस्तक्षेप अस्वीकृति वाले केबल की आवश्यकता होती है। बख़्तरबंद केबल एक विश्वसनीय विकल्प है.
कड़ी सुरक्षा आवश्यकताओं वाले क्षेत्र: खतरनाक क्षेत्रों के रूप में वर्गीकृत स्थानों (उदाहरण के लिए, क्लास I डिवीजन 2, जोन 2) में, अतिरिक्त सुरक्षा के रूप में बख्तरबंद केबल का उपयोग करना सामान्य इंजीनियरिंग अभ्यास है।
चयन संबंधी विचार
लंबाई (एए कोड): इंस्टॉलेशन दूरी को सटीक रूप से मापें, उचित स्लैक (समाप्ति, कॉइलिंग और भविष्य के रखरखाव के लिए) की अनुमति दें। 16710-एए कोडिंग नियमों के अनुसार लंबाई का चयन करें। इष्टतम डिलीवरी समय और कीमत के लिए मानक लंबाई को प्राथमिकता दें।
कंडक्टर गेज (AWG):
22 एडब्ल्यूजी: अधिकांश मध्यम-से-छोटी दूरी के अनुप्रयोगों (उदाहरण के लिए, <30 मीटर) के लिए उपयुक्त, नाली के माध्यम से आसानी से खींचने या झुकने के लिए बेहतर लचीलापन प्रदान करता है।
18 AWG: 4-20mA सिग्नल पर लूप प्रतिरोध के प्रभाव को कम करने के लिए, या जहां उच्च यांत्रिक शक्ति की आवश्यकता होती है, लंबी दूरी के ट्रांसमिशन के लिए अनुशंसित।
पर्यावरणीय अनुकूलता: पुष्टि करें कि बाहरी जैकेट सामग्री साइट पर विशिष्ट तेल, रसायन, तापमान और यूवी स्थितियों के लिए उपयुक्त है। विशेष आवश्यकताओं के लिए ऑर्डर करते समय परामर्श लें।
कनेक्टर संगतता: पुष्टि करें कि क्या केबल 177230 ट्रांसमीटर से मेल खाने वाले कनेक्टर के साथ पहले से फिट है या फ़ील्ड समाप्ति की आवश्यकता है। प्री-फिटेड कनेक्टर इष्टतम सीलिंग और कनेक्शन विश्वसनीयता सुनिश्चित करते हैं लेकिन कस्टम लंबाई के लिए लीड समय को प्रभावित कर सकते हैं।
प्रासंगिक प्रमाणपत्र: निर्यात परियोजनाओं या विशेष नियमों वाले उद्योगों (उदाहरण के लिए, समुद्री, परमाणु ऊर्जा) के लिए, पुष्टि करें कि केबल स्वयं प्रासंगिक उद्योग मानकों (उदाहरण के लिए, डीएनवी, यूएल) का अनुपालन करता है।
4. इंस्टालेशन, रूटिंग और ग्राउंडिंग दिशानिर्देश
स्थापना पूर्व तैयारी
निरीक्षण: प्राप्ति पर, दृश्य क्षति के लिए बाहरी जैकेट और कवच का निरीक्षण करें, और निरंतरता और इन्सुलेशन प्रतिरोध की जांच करें।
मार्ग योजना: गर्म पाइपों, तेज किनारों या गतिशील भागों के संपर्क से बचते हुए एक उचित मार्ग पथ डिज़ाइन करें। उच्च-शक्ति वाले तारों से दूरी बनाए रखें; 30 सेमी से अधिक के समानांतर पृथक्करण की अनुशंसा की जाती है। यदि पार करना आवश्यक हो तो इसे समकोण पर करें।
रूटिंग सावधानियाँ
झुकने की त्रिज्या: रूटिंग और फिक्सिंग के दौरान, उत्पाद मैनुअल में निर्दिष्ट न्यूनतम झुकने वाली त्रिज्या (आमतौर पर केबल व्यास का 10-15 गुना) का सख्ती से पालन किया जाना चाहिए। अत्यधिक झुकने से कवच, ढाल या आंतरिक इन्सुलेशन स्थायी रूप से क्षतिग्रस्त हो सकता है।
खींचने वाला तनाव: केबल को खींचने के लिए उचित उपकरण और तरीकों का उपयोग करें, जैकेट या कनेक्टर पर सीधे खींचने से बचें। बख्तरबंद केबलों के लिए, खींचने के लिए तार की जाली की पकड़ या कवच पर क्लैंपिंग का उपयोग किया जा सकता है।
समर्थन और फिक्सिंग: उचित अंतराल पर केबल को ट्रे या सपोर्ट पर सुरक्षित रूप से बांधने के लिए गैर-धातु केबल टाई या क्लैंप का उपयोग करें (क्षैतिज रन के लिए लगभग 0.8-1 मीटर, ऊर्ध्वाधर रन के लिए 1-1.5 मीटर)। समर्थन बिंदुओं पर केबल से बचें।
सुरक्षा: कवच के किनारे से जैकेट के घर्षण को रोकने के लिए जहां केबल दीवारों या फर्श से गुजरती है वहां चिकनी झाड़ियों या आस्तीन का उपयोग करें।
ग्राउंडिंग उपचार (महत्वपूर्ण कदम)
परिरक्षण प्रभावशीलता और सिस्टम सुरक्षा सुनिश्चित करने के लिए उचित ग्राउंडिंग महत्वपूर्ण है।
कवच ग्राउंडिंग: केबल के धातु कवच को विश्वसनीय रूप से केवल एक छोर पर ग्राउंड किया जाना चाहिए, आमतौर पर नियंत्रण कैबिनेट या सुरक्षित क्षेत्र में। यह आमतौर पर एक समर्पित कवच ग्राउंडिंग क्लैंप या कनेक्टर शेल के माध्यम से प्राप्त किया जाता है। ग्राउंडिंग कंडक्टर जितना संभव हो उतना छोटा और मोटा होना चाहिए, जो उपकरण कैबिनेट में समर्पित ग्राउंडिंग बसबार से जुड़ा हो। नोट: खतरनाक क्षेत्रों में, ग्राउंडिंग विधि को विस्फोट-प्रूफ प्रमाणीकरण चित्र (उदाहरण के लिए, 177234) और प्रासंगिक सुरक्षा मानकों का पालन करना चाहिए।
शील्ड ग्राउंडिंग: आंतरिक केबल शील्ड को केवल एक छोर पर ग्राउंड करने की सिफारिश की जाती है, आमतौर पर नियंत्रण प्रणाली (रिसीविंग एंड) पर। यह ग्राउंड लूप के निर्माण को रोकता है, जो ग्राउंड संभावित अंतर के कारण हस्तक्षेप उत्पन्न कर सकता है। शील्ड को कनेक्टर शेल या आंतरिक वायरिंग के माध्यम से ग्राउंड किया जा सकता है।
ग्राउंडिंग निरंतरता: सुनिश्चित करें कि पूरे ग्राउंडिंग पथ में कम प्रतिरोध और सुरक्षित कनेक्शन हों।
समापन
तार सख्ती से 177230 ट्रांसमीटर पिन परिभाषा (पिन ए: 4-20एमए+, पिन बी: 4-20एमए- और सामान्य, पिन सी: डायनेमिक सिग्नल) के अनुसार।
सुनिश्चित करें कि पिन बी सिस्टम में पृथ्वी की सतह से अलग रहे, जब तक कि सिस्टम डिज़ाइन द्वारा अन्यथा निर्दिष्ट न किया गया हो।
ढीले कनेक्शन या शॉर्ट्स से बचने के लिए टर्मिनलों को सुरक्षित रूप से दबाया जाना चाहिए।
