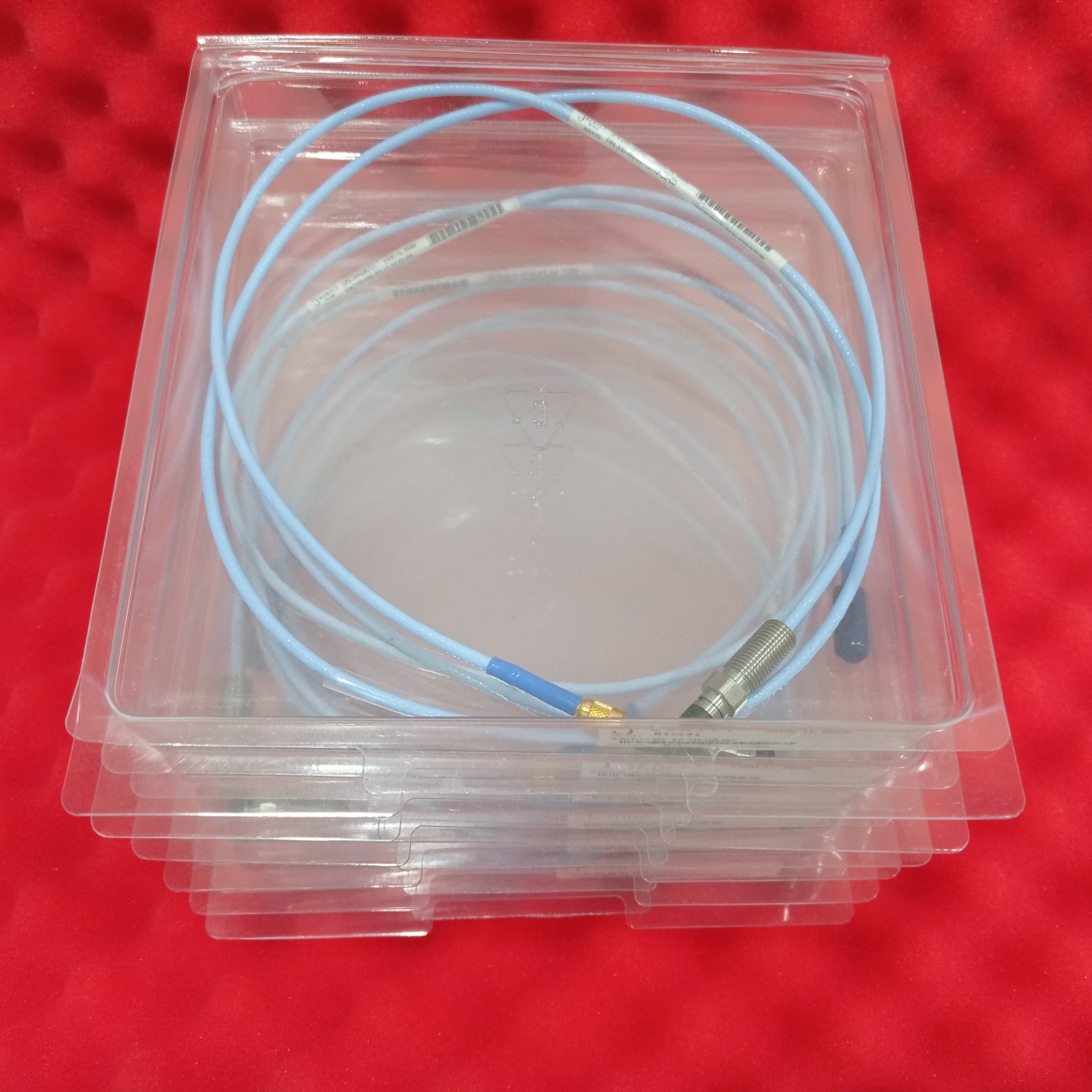

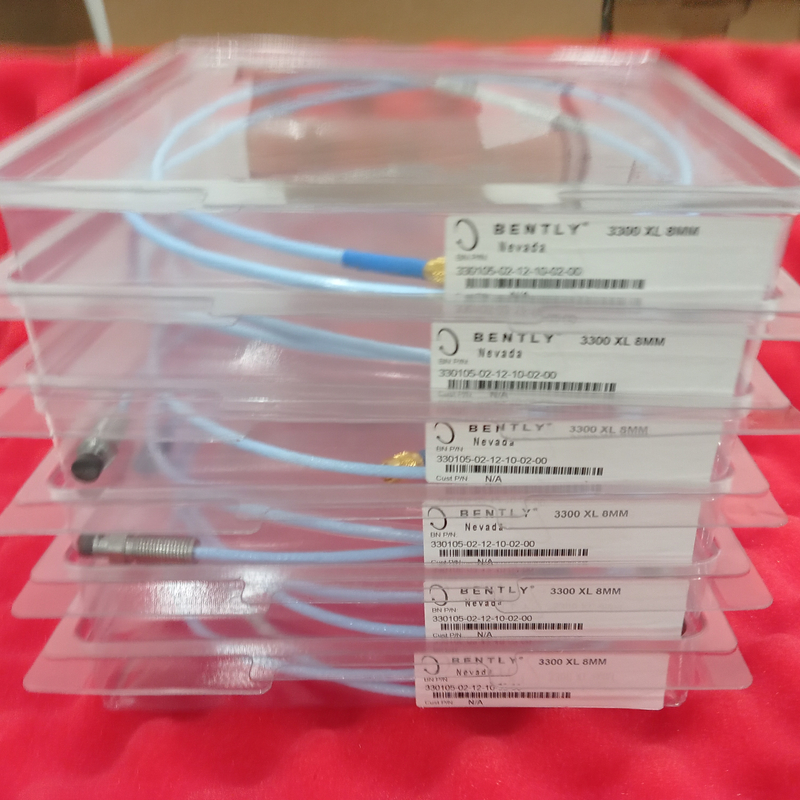

Die Bently Nevada 330105 ist eine umgekehrt montierte Sonde aus dem 8-mm-Wirbelstromwandlersystem der Serie 3300 XL. Dieses System ist ein Industriestandard für die Zustandsüberwachung rotierender Maschinen und wird häufig für Vibrations-, Verschiebungs-, Geschwindigkeits- und Keyphasor-Messungen an Turbinen, Kompressoren, Lüftern, Pumpen und anderen kritischen Geräten verwendet.
Das 3300 XL 8-mm-System ist bekannt für seine fortschrittliche Leistung, hohe Zuverlässigkeit und vollständige Austauschbarkeit. Die Sonde 330105 verfügt über ein 3/8-24 UNF-Gewinde und ist speziell für Anwendungen konzipiert, die eine umgekehrte Montage erfordern (dh die Installation von der Innenseite der Maschine nach außen). Dieses Design vereinfacht die Installation in engen Räumen oder speziellen Maschinenkonfigurationen.
Das System entspricht vollständig dem Standard 670 des American Petroleum Institute (API) hinsichtlich mechanischer Konfiguration, linearem Bereich, Genauigkeit und Temperaturstabilität. Alle 8-mm-Komponenten des 3300 XL (Sonden, Verlängerungskabel und Proximitor-Sensoren) sind vollständig austauschbar, sodass keine Anpassung oder Kalibrierung einzelner Komponenten erforderlich ist.
2. Systemkomponenten
Ein komplettes Wirbelstromwandlersystem 3300 XL 8 mm besteht aus drei Kernkomponenten:
330105 3300 XL 8 mm Reverse Mount Probe – Erfasst direkt den Abstand zur leitenden Oberfläche (z. B. Welle). Das umgekehrte Montagedesign unterscheidet sie von Standard-Vorwärtsmontagesonden.
3300 XL-Verlängerungskabel – Verbindet die Sonde mit dem Proximitor-Sensor. Die gesamte Systemlänge (Sondenkabellänge + Verlängerungskabellänge) muss mit der Nennlänge des Proximitor-Sensors übereinstimmen (z. B. 5 m oder 9 m). Die Sonde 330105 wird typischerweise mit Standard- oder armierten Verlängerungskabeln (z. B. Serie 330130) verwendet.
Näherungssensor 3300 XL – Liefert ein hochfrequentes Trägersignal an die Sonde, demoduliert und verstärkt die Lückenspannung. Der Ausgang ist eine negative Gleichspannung proportional zur Lücke (typischerweise -0 Vdc bis -18 Vdc oder -24 Vdc linearer Bereich). Gängiges Modell: Serie 330180.
Wichtige Hinweise :
1-Meter-Systeme verwenden kein Verlängerungskabel; Die Sonde wird direkt mit dem Proximitor verbunden.
Das werkseitig voreingestellte Kalibrierungszielmaterial ist AISI 4140-Stahl. Eine Kalibrierung auf andere Zielmaterialien ist auf Anfrage möglich.
3. Hauptmerkmale und Vorteile
Die Sonde 330105 umfasst viele fortschrittliche Designs der 3300 XL-Serie und sorgt so für Langzeitstabilität in rauen Industrieumgebungen.
3.1 Robustes mechanisches Design
TipLoc™-Formung – Die patentierte Formung der Sondenspitze sorgt für eine robuste Verbindung zwischen der Sondenspitze und dem Körper, verhindert ein Lösen oder Drehen und verbessert die Vibrations- und Stoßbeständigkeit erheblich.
CableLoc™-Design – Die Verbindung zwischen Kabel und Sondenkörper nutzt das patentierte CableLoc-Design mit einer Zugfestigkeit von bis zu 330 N (75 lbf), um sicherzustellen, dass sich das Kabel bei hoher Belastung nicht löst.
Umgekehrte Montagekonfiguration – Der Sondenkörper hat Gewinde in der Nähe der Spitze. Der Einbau erfolgt von der Innenseite der Maschine nach außen und wird mit einer Kontermutter gesichert. Dies vermeidet die Handhabung langer Kabel außerhalb der Maschine und vereinfacht die Installation auf engstem Raum.
3.2 Zuverlässige elektrische Verbindung
Vergoldete ClickLoc™-Anschlüsse – Korrosionsbeständige ClickLoc-Anschlüsse zwischen Sonde und Verlängerungskabel erfordern nur ein Anziehen mit den Fingern (ein hörbares „Klicken“ zeigt das vollständige Einrasten an). Der spezielle Verriegelungsmechanismus verhindert ein Lösen durch Vibration. Es sind keine Spezialwerkzeuge erforderlich.
Steckerschutz – Optionaler Steckerschutz bietet zusätzlichen Umgebungsschutz vor Öl, Feuchtigkeit und Staub. Das Datenblatt empfiehlt Steckerschutz für alle Installationen.
3.3 Hohe RFI/EMI-Immunität
Das Sensor- und Sondensystem 3300 XL Proximitor weist eine hohe Immunität gegenüber Funkfrequenzen und elektromagnetischen Störungen auf. Auch beim Einbau in Glasfasergehäuse verursachen nahegelegene Funksignale keine Beeinträchtigungen. Die verbesserte Immunität erfüllt die europäischen CE-Kennzeichnungsanforderungen ohne spezielle abgeschirmte Leitungen oder Metallgehäuse, was die Installationskosten und -komplexität reduziert.
3.4 Einfache Installation und Wartung
SpringLoc-Klemmenleisten – Für die SpringLoc-Klemmenleisten des Proximitor-Sensors sind keine Spezialwerkzeuge erforderlich. Sie bieten schnelle, robuste und vibrationsbeständige Kabelverbindungen und machen Schraubklemmen überflüssig, die sich lösen können.
Vollständige Austauschbarkeit – 8-mm-Komponenten der Serie 3300 XL (einschließlich der Sonde 330105) sind sowohl elektrisch als auch physisch mit 5-mm- und 8-mm-Komponenten der Nicht-XL-3300-Serie austauschbar. Durch das Mischen von XL- und Nicht-XL-Komponenten wird die Systemleistung jedoch auf die Nicht-XL-Spezifikationen beschränkt.
4. Überlegungen zur Installation
Gewindeeingriffslänge – Für 3/8-24 UNF-Gewinde beträgt die maximal empfohlene Eingriffslänge 0,563 Zoll (ca. 14,3 mm). Eine Überschreitung dieses Wertes kann zu Bindungen während der Installation führen. Bently Nevada ersetzt keine Sonden, die durch übermäßigen Gewindeeingriff beschädigt wurden.
Sicherungsmutter – Zur Sicherung der Sonde ist eine optionale Sonden-Sicherungsmutter mit Sicherheitsdrahtlöchern (Teilenummer 04301007) für 3/8-24-Gewinde erhältlich.
Steckerschutz – Für alle Installationen dringend empfohlen. Silikonband (im Lieferumfang von Verlängerungskabeln enthalten) wird für Verbindungen, die Turbinenöl ausgesetzt sind, nicht empfohlen.
FluidLoc-Option – Im Datenblatt wird darauf hingewiesen, dass bei der umgekehrt montierten Sonde 330105 das Vorhandensein der Sondenhülse die FluidLoc-Kabeloption für die überwiegende Mehrheit der Installationen überflüssig macht. Bestellen Sie Option -12 nur, wenn eine Leckage durch das Kabelinnere ein echtes Problem darstellt.
