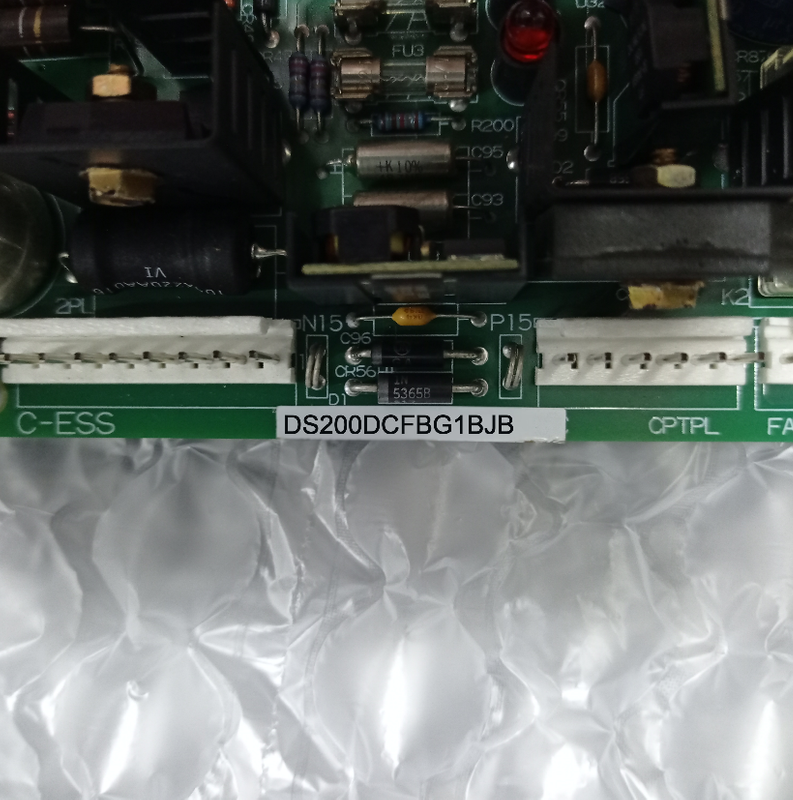

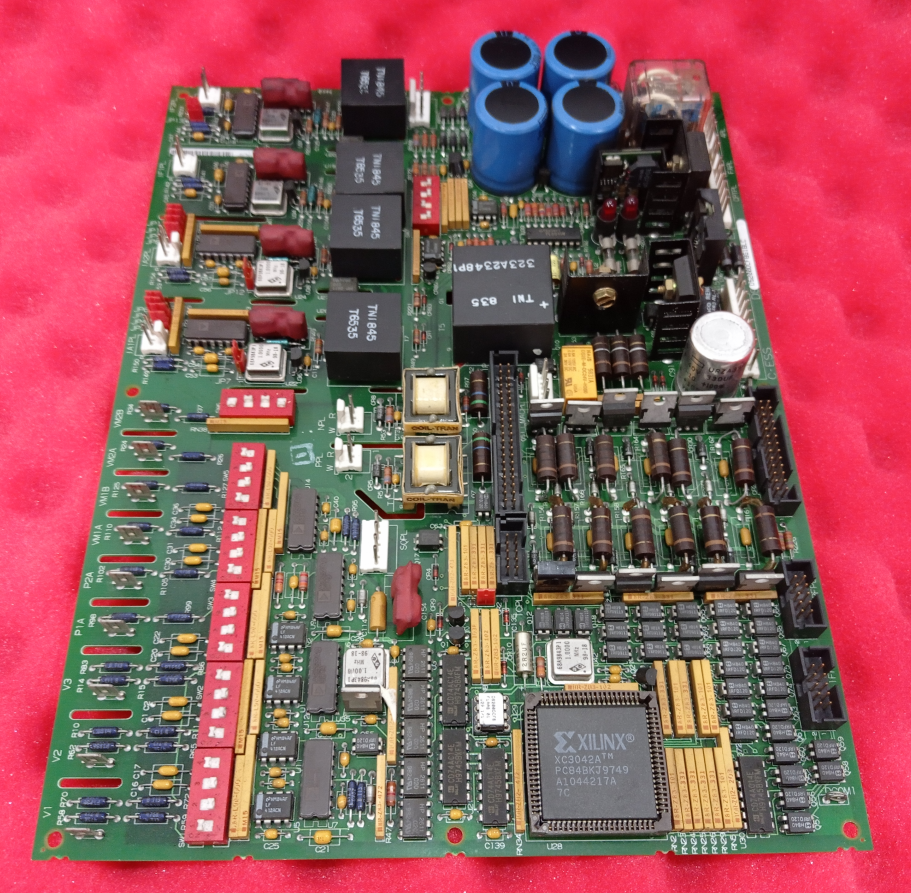

DS200DCFBG1BJB ۔ مکمل طور پر GE Mark V DS200 سیریز کا ایک اعلیٰ کارکردگی والا پاور سپلائی بورڈ ہے، جو DC2000، CB2000، EX2000، FC2000، GF2000، ME2000، اور AC2000 IGBT ڈرائیو سمیت صنعتی ڈرائیو ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے کے طور پر نامزد DS200DCFBG1BJB ، یہ بورڈ کنٹرول پاور ٹرانسفارمر (CPT) سے ان پٹ پاور کو ریگولیٹڈ کنٹرول لیول وولٹیجز میں تبدیل کرتا ہے جبکہ اہم نگرانی، تحفظ، اور فیڈ بیک فنکشن فراہم کرتا ہے۔
DS200DCFBG1BJB ۔ 38 V ac (±10%) یا 24 V dc ان پٹ کو قبول کرتا ہے اور مستحکم +5 V dc، ±15 V dc، اور ±24 V dc آؤٹ پٹ تیار کرتا ہے یہ انکلوژر پنکھے (جہاں قابل اطلاق ہو) کے لیے الگ تھلگ 115 V AC پاور بھی فراہم کرتا ہے۔ بلٹ ان وولٹیج کنٹرولڈ آسکیلیٹر (VCO) سرکٹس، LED/neon انڈیکیٹرز کے ساتھ فیوز پروٹیکشن، کنفیگر ایبل جمپرز اور DIP سوئچز، اور جامع کنیکٹر انٹرفیس کے ساتھ، DS200DCFBG1BJB قابل اعتماد آپریشن اور آسان فیلڈ کنفیگریشن کو یقینی بناتا ہے۔
اس پروڈکٹ کا تعارف کے لیے ایک مکمل، SEO کے لیے موزوں تصریح فراہم کرتا ہے DS200DCFBG1BJB ۔ تمام حوالہ جات مکمل پروڈکٹ کا عہدہ DS200DCFBG1BJB استعمال کرتے ہیں۔ Google کے مواد کی انفرادیت اور مطلوبہ الفاظ کی مطابقت کے معیارات کو پورا کرنے کے لیے
DS200DCFBG1BJB کی اہم خصوصیات
متعدد پاور آؤٹ پٹس : +5 V dc (4 A)، ±15 V dc (0.8 A ہر ایک)، ± 24 V dc (3 A / 1 A)
ان پٹ لچکدار : کنٹرول پاور ٹرانسفارمر سے 38 V ac (±10%) یا 24 V dc قبول کرتا ہے
وولٹیج اور کرنٹ فیڈ بیک : آرمیچر کرنٹ، فیلڈ کرنٹ، اے سی لائن وولٹیج، اور ڈی سی برج وولٹیج کے لیے بلٹ ان VCO سرکٹس
حفاظتی فیوز : FU1 (115 V ac)، FU2 اور FU3 (±24 V dc لائنیں) بصری اشارے کے ساتھ
قابل ترتیب ہارڈ ویئر : 12 جمپر (JP1 سے JP12، علاوہ JP13 بعد میں نظرثانی پر) اور 7 DIP سوئچز (SW1 سے SW7)
تشخیصی ٹیسٹ پوائنٹس : +5 V، +15 V، -15 V، DCOM (عام)، اور ACCT سگنل ٹیسٹ پوائنٹس
ایک سے زیادہ کنیکٹر : 1PL، 2PL، 4PL، 5PL، 1CPL، CNPL، CPTPL، FAPL، NPL، PPL، SQPL، IA1PL، IA2PL، IF1PL، IF2PL، MACPL، اور اسٹاب ٹرمینلز
اسٹیٹس انڈیکیٹرز : فیوز اسٹیٹس (CR51, CR55) کے لیے ریڈ ایل ای ڈی اور 115 V ac فیوز کے لیے نیین لیمپ (LT1)
گیٹ اری ایس سی آر فائرنگ کنٹرول : پاور اپ پر سیریل پروم پروگرامنگ کے ساتھ
DS200DCFBG1BJB کی فنکشنل تفصیل
DS200DCFBG1BJB ۔ کنٹرول پاور ٹرانسفارمر سے 38 V ac (یا 24 V dc) حاصل کرتا ہے یہ ان پٹ فل ویو رییکٹیفائیڈ ہے اور غیر ریگولیٹڈ ±24 V dc آؤٹ پٹ پیدا کرنے کے لیے فلٹر کیا گیا ہے۔ لکیری ریگولیٹرز پھر ±15 V dc حاصل کرتے ہیں، اور ایک سوئچنگ ریگولیٹر +5 V dc آؤٹ پٹ پیدا کرتا ہے۔ DS200DCFBG1BJB ۔ آرمیچر کرنٹ فیڈ بیک سرکٹس کے لیے الگ تھلگ +5 V اور ±15 V dc بھی تیار کرتا ہے
DS200DCFBG1BJB میں متعدد وولٹیج کنٹرولڈ آسکیلیٹر (VCO) سرکٹس شامل ہیں جو اینالاگ سگنلز (آرمیچر کرنٹ، فیلڈ کرنٹ، AC لائن وولٹیج، DC برج وولٹیج) کو کنیکٹر 1PL کے ذریعے SDCC/LDCC بورڈ کو بھیجے گئے فریکوئنسی سگنلز میں تبدیل کرتے ہیں۔ ان سگنلز کو کمیوٹیشن ناکامی کا پتہ لگانے، AC انسٹنٹنیئس اوور کرنٹ (IOC)، فیز سیکوینس مانیٹرنگ، اور SCR فائرنگ کنٹرول کے لیے استعمال کیا جاتا ہے۔
پر ایک گیٹ سرنی DS200DCFBG1BJB SDCC/LDCC بورڈ کے سگنلز کی بنیاد پر SCR فائرنگ کو کنٹرول کرتا ہے۔ گیٹ سرنی کو سیریل PROM کے ذریعے پاور اپ پر پروگرام کیا گیا ہے۔ جعلی فائرنگ کو روکنے کے لیے، پروگرامنگ مکمل ہونے اور +5 V کے ریگولیٹ ہونے تک فائرنگ کی طاقت کو ہٹا دیا جاتا ہے۔
موٹر وولٹیج کشینا اور AC لائن کی نگرانی
DS200DCFBG1BJB میں ایک موٹر وولٹیج اٹینیویشن سرکٹ شامل ہے جو SDCC/LDCC بورڈ کو 1PL-6 کے ذریعے موٹر وولٹیج (0–5 V، 2.5 V پر متعصب) کی ینالاگ نمائندگی فراہم کرتا ہے۔ DIP سوئچ SW6 اس فیڈ بیک کو سکیل کرتا ہے۔
پر ایمپلیفائر سرکٹس DS200DCFBG1BJB مرحلے کے نقصان کا پتہ لگانے، مطابقت پذیری، اور SCR کی ناکامی کا پتہ لگانے کے لیے AC لائن سے لائن وولٹیج پر عمل کرتے ہیں۔ DIP ان فیڈ بیکس کو SW1، SW2، اور SW3 سکیل کرتا ہے۔
AC لائن کرنٹ ٹرانسفارمر انٹرفیس
L1 اور L3 پر AC لائن کرنٹ ٹرانسفارمرز (ACCTs) استعمال کرنے والی ایپلی کیشنز کے لیے، DS200DCFBG1BJB ریٹیڈ 1 pu DC آؤٹ پٹ کرنٹ کی بنیاد پر بوجھ کی مزاحمت کو منتخب کرنے کے لیے سوئچ SW7 کا استعمال کرتا ہے۔ ACCT سگنلز SDCC/LDCC بورڈ کو 1PL کے ذریعے کمیوٹیشن کی ناکامی اور IOC کی نگرانی کے لیے بھیجے جاتے ہیں۔ ٹیسٹ پوائنٹ ACCT سگنل دیکھنے کی اجازت دیتا ہے۔
DS200DCFBG1BJB کے لیے جمپر اور سوئچ کنفیگریشن
DS200DCFBG1BJB میں 12 قابل ترتیب جمپر (JP1 سے JP12) اور سات DIP سوئچز (SW1 سے SW7) شامل ہیں۔ پر تمام جمپرز اور سوئچز کو DS200DCFBG1BJB تبدیل کیے جانے والے بورڈ پر یکساں طور پر سیٹ کیا جانا چاہیے جب تک کہ دوسری صورت میں ہدایت نہ کی جائے۔ فیکٹری کی ترتیبات ہر کنٹرولر کے ساتھ فراہم کردہ ٹیسٹ ڈیٹا شیٹس پر فراہم کی جاتی ہیں۔
جمپر کی اہم ترتیبات
جمپر |
ترتیب |
تفصیل |
جے پی 1 |
1.2 |
لائن وولٹیج 2–3 (DC2000/ME2000) کا استعمال کرتے ہوئے DCFB سے AC لائن کی مطابقت پذیری |
جے پی 1 |
2.3 |
TCCB کارڈ (EX2000) سے AC لائن کی مطابقت پذیری |
جے پی 2 |
1.2 |
نارمل AC کانٹیکٹر ڈراپ آؤٹ تاخیر (~100 ms) |
جے پی 2 |
0 |
کم از کم تاخیر (مینوفیکچرنگ ٹیسٹ) |
جے پی 3، جے پی 4 |
1.2 / 2.3 |
آرمیچر شنٹ #1 ان پٹ کی ترتیب (براہ راست شنٹ یا اینالاگ الگ تھلگ) |
JP5–JP7 |
1.2 / 2.3 |
آرمیچر شنٹ #1 کے لیے مقامی VCO کو فعال/غیر فعال اور بائی پاس کریں۔ |
جے پی 8، جے پی 9 |
1.2 / 2.3 |
آرمیچر شنٹ #2 ان پٹ کی ترتیب |
JP10–JP12 |
1.2 / 2.3 |
آرمیچر شنٹ #2 کے لیے مقامی VCO کو فعال/غیر فعال اور بائی پاس کریں۔ |
جے پی 13 |
1.2 / 2.3 |
شنٹ یا ملٹی برج ٹوٹلائزنگ شنٹ کے لیے اسکیلنگ سیٹ (BKC اور بعد میں؛ JB نظرثانی چیک کریں) |
اہم DIP سوئچ کی ترتیبات
سوئچ کریں۔ |
فنکشن |
مثال کی ترتیبات |
SW1، SW2، SW3 |
AC لائن وولٹیج اسکیلنگ (V1-2, V2-3, V1-3) |
0 (آف) = 308 V زیادہ سے زیادہ برائے نام؛ 2 (2 پر) = 617 V زیادہ سے زیادہ برائے نام؛ 617 V سے اوپر SHVI/SHVM attenuators استعمال کریں۔ |
SW4 |
ڈی سی برج وولٹیج فیڈ بیک VCO اسکیلنگ |
SW1–SW3 جیسی وولٹیج کی حدود |
SW5 |
ڈی سی موٹر وولٹیج فیڈ بیک VCO اسکیلنگ |
SW4 کی طرح |
SW6 |
اینالاگ ڈی سی موٹر وولٹیج فیڈ بیک اسکیلنگ |
0 = 154 V ac / 171 V dc; 7 = 630 V ac / 697 V dc |
SW7 |
AC لائن CT بوجھ کا انتخاب (15 پوزیشنز) |
CT سیکنڈری کرنٹ (mA) کی بنیاد پر۔ مثال: 0 = <6.0 mA; 15 = 137–144 ایم اے |
نوٹ : DC2000 اور EX2000 ایپلی کیشنز کے لیے، پر SW1 سے لے کر SW6 تک DS200DCFBG1BJB سبھی کو ایک ہی پوزیشن پر سیٹ ہونا چاہیے۔ GF2000/ME2000 کے لیے، SW1–SW4 ایک ترتیب کا اشتراک کرتے ہیں، جبکہ SW5 اور SW6 مختلف ہو سکتے ہیں۔
DS200DCFBG1BJB پر کنیکٹر پن فنکشنز
DS200DCFBG1BJB ۔ پاور ان پٹ، سگنل I/O، اور کنٹرول کے لیے متعدد کنیکٹر استعمال کرتا ہے کلیدی کنیکٹرز میں شامل ہیں:
کنیکٹر |
انٹرفیس |
تفصیل |
1PL |
SDCC/LDCC بورڈ |
VCO آؤٹ پٹس (FIN0, FIN1, FIN2, FIN4, FIN5, FIN6, FIN7, FIN8), انبل سگنلز (/ENFWD, /ENREV), SCR فائرنگ (/FF1, /FF2), /RST1, SYNCA, VFBB ٹیسٹ پوائنٹ، وغیرہ۔ |
2PL |
NTB/3TB، STBA، SLCC، SDCC/LDCC |
سپلائیز +5 V، ±15 V، ±24 V، DCOM، اور /PSEN سگنل |
4PL |
NTB/3TB یا STBA |
115 V ac آؤٹ پٹ (فیوزڈ/انفیوزڈ) اور ایم اے پائلٹ ریلے (K2) رابطے |
5PL |
پی سی سی اے پاور کنیکٹ کارڈ |
گیٹ پلس آؤٹ پٹس (A1F–A6F، A1R–A6R) اور P24 (24 V) |
1CPL |
SHVI/SHVM بورڈ |
L1 اور L3 ACCT موجودہ ان پٹ (سفید/سرخ جوڑے) |
سی این پی ایل |
ایم اے رابطہ کنندہ |
MA رابطہ کنندہ کنٹرول آؤٹ پٹ (X1, MA115V) |
سی پی ٹی پی ایل |
اجزاء |
115 V ac (فیوزڈ/انفیوزڈ)، 38 V ac، DCOM |
ایف اے پی ایل |
کولنگ پنکھا ۔ |
کنٹرولر کولنگ فین کے لیے 115 V AC |
این پی ایل |
SCR N2 |
SCR N2 کیتھوڈ (سرخ) اور گیٹ (سفید) |
پی پی ایل |
SCR P1 |
SCR P1 کیتھوڈ (سرخ) اور گیٹ (سفید) |
ایس کیو پی ایل |
SHVI/SHVM |
25 کلو ہرٹز پاور (+), (-), عام |
IA1PL |
SHVI/SHVM |
آرمچر شنٹ #1 مثبت/منفی ان پٹ |
IA2PL |
SHVI/SHVM |
آرمچر شنٹ #2 مثبت/منفی ان پٹ |
IF1PL |
شنٹ |
موٹر فیلڈ کرنٹ شنٹ (+/-) |
IF2PL |
شنٹ |
موٹر #2 فیلڈ کرنٹ شنٹ (+/-) |
MACPL |
رابطہ کار ڈرائیور |
ایم ڈی کانٹیکٹر کنٹرول آؤٹ پٹس (24 وی ڈی سی، عام) |
چھرا ٹرمینلز |
فیلڈ وائرنگ |
V1, V2, V3 (AC لائن)؛ P1A، P2A (DC پل)؛ VM1A/VM1B (موٹر آرمیچر)؛ VM2A/VM2B (موٹر #2 آرمیچر) |
مکمل پن آؤٹ تفصیلات کے لیے GEI-100028C، میزیں 6 سے 22 تک کا حوالہ دیں۔
تحفظ اور حیثیت کا اشارہ
DS200DCFBG1BJB تین فیوز کے ساتھ ڈاؤن اسٹریم سرکٹس کی حفاظت کرتا ہے:
FU1 (1/2 A, 2AG فاسٹ ایکٹنگ) - 115 V ac آؤٹ پٹ (گاہک کے استعمال یا پنکھے) کی حفاظت کرتا ہے۔ پھونکنے پر، نیین لیمپ LT1 لائٹس۔
FU2 (7 A, 2AG) - +24 V، +15 V، اور +5 V dc لائنوں کی حفاظت کرتا ہے۔ پھونکنے پر، سرخ ایل ای ڈی CR51 لائٹس۔
FU3 (7 A, 2AG) - -24 V اور -15 V dc لائنوں کی حفاظت کرتا ہے۔ جب اڑا دیا جائے تو سرخ ایل ای ڈی CR55 لائٹس۔
سگنل /PSEN (2PL-1 پر) کم ہوجاتا ہے جب +5 V dc ریگولیشن میں ہوتا ہے۔ اگر +5 V ضابطے سے باہر ہو جاتا ہے، /PSEN زیادہ ہو جاتا ہے اور SDCC/LDCC بورڈ پر مائکرو پروسیسر کو دوبارہ ترتیب دیتا ہے۔
DS200DCFBG1BJB کے لیے تبدیلی کا طریقہ کار
کو تبدیل کرتے وقت DS200DCFBG1BJB ، ان اقدامات پر عمل کریں (فی GEI-100028C):
تمام پاور آف کریں اور کیپسیٹرز کے خارج ہونے کے لیے کئی منٹ انتظار کریں۔ ڈرائیو کی میٹر کے ساتھ کوئی وولٹیج موجود نہ ہونے کی تصدیق کریں۔
کابینہ کا دروازہ کھولیں اور بورڈ کیریئر تک رسائی حاصل کریں۔ DS200DCFBG1BJB ۔ عام طور پر ڈرائیو کنٹرول کارڈ کے پیچھے نصب ہوتا ہے
بورڈ ریک کے دونوں طرف لاک ٹیبز کو جاری کریں اور سامنے والے بورڈ کیریئر کو آگے کی طرف جھکائیں۔
سے تمام کیبلز کو احتیاط سے منقطع کریں DS200DCFBG1BJB :
جاری کرنے کے لیے پلاسٹک کی تصویروں (ہولڈرز) پر پیچھے دھکیلیں ۔ DS200DCFBG1BJB کو بورڈ کیرئیر سے
اہم : نئے DS200DCFBG1BJB پر تمام جمپرز اور ڈی آئی پی سوئچ بالکل اسی طرح سیٹ کریں جیسے وہ پرانے بورڈ پر تھے۔ نظرثانی کے فرق کے لیے GEI-100028C میزیں 1 اور 2 استعمال کریں۔
نئے DS200DCFBG1BJB کو اسی پوزیشن میں اورینٹ کریں اور اسے بورڈ کیرئیر پر انسٹال کریں۔ یقینی بنائیں کہ تمام پلاسٹک کی تصویریں بورڈ کو محفوظ رکھتی ہیں۔
تمام کیبلز کو بطور لیبل دوبارہ جوڑیں، دونوں سروں پر مناسب بیٹھنے کو یقینی بنائیں۔
EE پیرامیٹر EE.574 (VFB0FS) – وولٹیج فیڈ بیک آفسیٹ – کو ایڈجسٹ کریں۔ پروگرامر بورڈ، ST2000، GE کنٹرول سسٹم ٹول باکس، یا LynxOS کنفیگریٹر کا استعمال کرتے ہوئے
سامنے والے بورڈ کیریئر کو واپس پوزیشن میں جھولیں، ٹیبز کو مقفل کریں، اور کابینہ کا دروازہ بند کریں۔
DS200DCFBG1BJB کے لیے EE پیرامیٹر ایڈجسٹمنٹ
انسٹال کرنے کے بعد DS200DCFBG1BJB ، وولٹیج فیڈ بیک آفسیٹ پیرامیٹر EE.574 (VFB0FS) کو ایڈجسٹ کرنا ضروری ہے۔ طریقہ درخواست پر منحصر ہے (DC2000, CB2000, EX2000, FC2000, GF2000, ME2000, یا AC2000 IGBT ڈرائیو)۔ تفصیلی ایڈجسٹمنٹ کے طریقہ کار کے لیے قابل اطلاق ڈرائیو انسٹرکشن بک سے رجوع کریں۔
DS200DCFBG1BJB کے لیے وارنٹی اور سپورٹ
GE انڈسٹریل کنٹرول سسٹم وارنٹی شرائط فراہم کرتا ہے جیسا کہ 'شرائط و ضوابط' بروشر میں تفصیل سے بتایا گیا ہے۔ پر صرف FU1، FU2، اور FU3 فیوز ہی صارف کے لیے تبدیل کیے جا سکتے ہیں DS200DCFBG1BJB ۔ اگر کوئی دوسرا جزو ناکام ہوجاتا ہے تو، پورے DS200DCFBG1BJB کو ایک یونٹ کے طور پر تبدیل کیا جانا چاہیے۔
متبادل بورڈ یا سروس کی مدد حاصل کرنے کے لیے، اپنے قریبی GE سروس آفس سے رابطہ کریں اور فراہم کریں:
جی ای ریکوزیشن یا شاپ آرڈر نمبر
سامان کا سیریل نمبر اور ماڈل نمبر
بورڈ نمبر: DS200DCFBG1BJB اور مکمل تفصیل
اپنے ڈرائیو سسٹم کے لیے DS200DCFBG1BJB کیوں منتخب کریں؟
DS200DCFBG1BJB ۔ فیلڈ سے ثابت شدہ قابل اعتماد، جامع نگرانی، اور لچکدار ترتیب پیش کرتا ہے متعدد ڈرائیو پلیٹ فارمز (DC2000، EX2000، ME2000، وغیرہ) پر کام کرنے کی صلاحیت اسے صنعتی موٹر کنٹرول اپ گریڈ یا مرمت کے لیے ایک ورسٹائل انتخاب بناتی ہے۔ بلٹ ان تشخیص، بصری فیوز انڈیکیٹرز، اور ٹیسٹ پوائنٹس کے ساتھ، DS200DCFBG1BJB کا مسئلہ حل کرنا تربیت یافتہ تکنیکی ماہرین کے لیے سیدھا ہے۔
