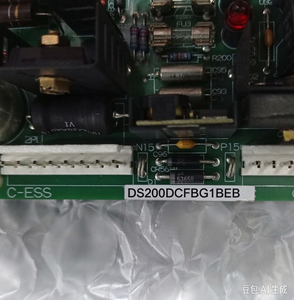

DS200DCFBG1BJB . Płyta ta, to wysokowydajna płytka zasilająca z serii GE Mark V DS200, przeznaczona do zastosowań w napędach przemysłowych, w tym do napędów IGBT DC2000, CB2000, EX2000, FC2000, GF2000, ME2000 i AC2000 w pełni oznaczona jako DS200DCFBG1BJB , przekształca moc wejściową z transformatora mocy sterującej (CPT) na regulowane napięcia poziomu sterującego, zapewniając jednocześnie krytyczne funkcje monitorowania, ochrony i sprzężenia zwrotnego.
DS200DCFBG1BJB akceptuje napięcie wejściowe 38 V AC (±10%) lub 24 V DC i generuje stabilne wyjścia +5 V DC, ±15 V DC i ±24 V DC. Zapewnia również izolowane zasilanie 115 V AC dla wentylatorów obudowy (jeśli ma to zastosowanie). Dzięki wbudowanym obwodom oscylatora sterowanego napięciem (VCO), zabezpieczeniom bezpiecznikowym ze wskaźnikami LED/neonowymi, konfigurowalnym zworkom i przełącznikom DIP oraz kompleksowym interfejsom złączy, DS200DCFBG1BJB zapewnia niezawodne działanie i łatwą konfigurację w terenie.
To wprowadzenie produktu zawiera kompletną, zoptymalizowaną pod kątem SEO specyfikację DS200DCFBG1BJB . Wszystkie odniesienia wykorzystują pełne oznaczenie produktu DS200DCFBG1BJB , aby spełnić standardy Google dotyczące niepowtarzalności treści i trafności słów kluczowych.
Kluczowe cechy DS200DCFBG1BJB
Wiele wyjść mocy : +5 V DC (4 A), ±15 V DC (0,8 A każde), ±24 V DC (3 A / 1 A)
Elastyczność wejścia : Akceptuje napięcie 38 V AC (±10%) lub 24 V DC z transformatora mocy sterującej
Sprzężenie zwrotne napięcia i prądu : Wbudowane obwody VCO dla prądu twornika, prądu pola, napięcia linii AC i napięcia mostka DC
Bezpieczniki ochronne : FU1 (115 V AC), FU2 i FU3 (linie ±24 V DC) ze wskaźnikami wizualnymi
Konfigurowalny sprzęt : 12 zworek (JP1 do JP12 oraz JP13 w późniejszych wersjach) i 7 przełączników DIP (SW1 do SW7)
Diagnostyczne punkty testowe : +5 V, +15 V, -15 V, punkty testowe sygnału DCOM (wspólne) i ACCT
Wiele złączy : 1PL, 2PL, 4PL, 5PL, 1CPL, CNPL, CPTPL, FAPL, NPL, PPL, SQPL, IA1PL, IA2PL, IF1PL, IF2PL, MACPL i terminale stab
Wskaźniki stanu : Czerwone diody LED informujące o stanie bezpiecznika (CR51, CR55) i lampa neonowa (LT1) dla bezpiecznika 115 V AC
Sterowanie wystrzeliwaniem bramki SCR z matrycą bramkową : Z programowaniem szeregowym PROM przy włączeniu zasilania
Opis funkcjonalny DS200DCFBG1BJB
DS200DCFBG1BJB odbiera napięcie 38 V prądu przemiennego (lub 24 V prądu stałego) z transformatora mocy sterującej. Wejście to jest prostowane pełnookresowo i filtrowane w celu wytworzenia nieregulowanych sygnałów wyjściowych ±24 V prądu stałego. Następnie regulatory liniowe wyprowadzają ±15 V prądu stałego, a regulator przełączający generuje napięcie wyjściowe +5 V prądu stałego. DS200DCFBG1BJB wytwarza również izolowane napięcie +5 V i ±15 V prądu stałego dla obwodów sprzężenia zwrotnego prądu twornika.
DS200DCFBG1BJB zawiera wiele obwodów oscylatora sterowanego napięciem (VCO), które przekształcają sygnały analogowe (prąd twornika, prąd pola, napięcie linii AC, napięcie mostka DC) na sygnały częstotliwościowe wysyłane do karty SDCC/LDCC za pośrednictwem złącza 1PL. Sygnały te są wykorzystywane do wykrywania awarii komutacji, chwilowego nadprądu AC (IOC), monitorowania kolejności faz i sterowania zapłonem tyrystora.
Układ bramek w DS200DCFBG1BJB steruje uruchamianiem SCR w oparciu o sygnały z karty SDCC/LDCC. Układ bramek jest programowany przy włączeniu zasilania przez szeregową pamięć PROM. Aby zapobiec fałszywemu zapłonowi, moc wyzwalania jest wyłączana do czasu zakończenia programowania i regulacji +5 V.
Tłumienie napięcia silnika i monitorowanie linii AC
DS200DCFBG1BJB zawiera obwód tłumienia napięcia silnika , który zapewnia analogową reprezentację napięcia silnika (0–5 V, polaryzacja 2,5 V) na karcie SDCC/LDCC za pośrednictwem 1PL-6. Przełącznik DIP SW6 skaluje to sprzężenie zwrotne.
Obwody wzmacniacza w DS200DCFBG1BJB przetwarzają napięcia międzyfazowe prądu przemiennego w celu wykrywania utraty fazy, synchronizacji i wykrywania awarii SCR. Przełączniki DIP SW1, SW2 i SW3 skalują te sprzężenia zwrotne.
Interfejs przekładnika prądowego linii AC
W przypadku zastosowań wykorzystujących przekładniki prądowe linii AC (ACCT) na L1 i L3, DS200DCFBG1BJB wykorzystuje przełącznik SW7 do wyboru rezystancji obciążenia w oparciu o znamionowy prąd wyjściowy DC 1 pu. Sygnały ACCT są wysyłane do płytki SDCC/LDCC poprzez 1PL w celu monitorowania awarii komutacji i monitorowania IOC. Testpoint ACCT umożliwia przeglądanie sygnału.
Konfiguracja zworek i przełączników dla DS200DCFBG1BJB
DS200DCFBG1BJB zawiera 12 konfigurowalnych zworek (JP1 do JP12) i siedem przełączników DIP (SW1 do SW7). Wszystkie zworki i przełączniki na DS200DCFBG1BJB muszą być ustawione identycznie jak na wymienianej płycie, chyba że zalecono inaczej. Ustawienia fabryczne podane są w kartach danych testowych dostarczanych z każdym sterownikiem.
Krytyczne ustawienia zworek
Sweter |
Ustawienie |
Opis |
JP1 |
1.2 |
Synchronizacja linii AC z DCFB przy użyciu napięcia sieciowego 2–3 (DC2000/ME2000) |
JP1 |
2.3 |
Synchronizacja linii AC z karty TCCB (EX2000) |
JP2 |
1.2 |
Normalne opóźnienie zaniku stycznika AC (~100 ms) |
JP2 |
0 |
Minimalne opóźnienie (test produkcyjny) |
JP3, JP4 |
1.2 / 2.3 |
Konfiguracja wejścia bocznika twornika nr 1 (bocznik bezpośredni lub izolator analogowy) |
JP5–JP7 |
1.2 / 2.3 |
Włącz/wyłącz i omiń lokalne VCO dla bocznika twornika nr 1 |
JP8, JP9 |
1.2 / 2.3 |
Konfiguracja wejścia bocznika twornika nr 2 |
JP10–JP12 |
1.2 / 2.3 |
Włącz/wyłącz i omiń lokalne VCO dla bocznika twornika nr 2 |
JP13 |
1.2 / 2.3 |
Zestaw skalowania dla bocznika lub wielomostkowego bocznika sumującego (w BKC i nowszych; sprawdź wersję JB) |
Krytyczne ustawienia przełącznika DIP
Przełącznik |
Funkcjonować |
Przykładowe ustawienia |
SW1, SW2, SW3 |
Skalowanie napięcia linii AC (V1-2, V2-3, V1-3) |
0 (wyłączone) = 308 V maks. znamionowe; 2 (2 włączone) = 617 V maks. znamionowe; stosować tłumiki SHVI/SHVM powyżej 617 V |
SW4 |
Skalowanie VCO ze sprzężeniem zwrotnym napięcia mostka DC |
Te same zakresy napięć co SW1–SW3 |
SW5 |
Skalowanie VCO ze sprzężeniem zwrotnym napięcia silnika prądu stałego |
To samo co SW4 |
SW6 |
Skalowanie analogowego sprzężenia zwrotnego napięcia silnika prądu stałego |
0 = 154 V AC / 171 V DC; 7 = 630 V AC / 697 V DC |
SW7 |
Wybór obciążenia przekładnika prądowego linii AC (15 pozycji) |
W oparciu o prąd wtórny przekładnika prądowego (mA). Przykład: 0 = <6,0 mA; 15 = 137–144 mA |
Uwaga : W przypadku zastosowań DC2000 i EX2000 wszystkie SW1 do SW6 w DS200DCFBG1BJB muszą być ustawione w tej samej pozycji. W przypadku GF2000/ME2000 SW1–SW4 mają to samo ustawienie, natomiast SW5 i SW6 mogą się różnić.
Funkcje styków złącza w DS200DCFBG1BJB
DS200DCFBG1BJB wykorzystuje wiele złączy do zasilania, wejścia /wyjścia sygnału i sterowania. Kluczowe złącza obejmują:
Złącze |
Interfejs |
Opis |
1PL |
Karta SDCC/LDCC |
Wyjścia VCO (FIN0, FIN1, FIN2, FIN4, FIN5, FIN6, FIN7, FIN8), sygnały włączające (/ENFWD, /ENREV), wyzwalanie SCR (/FF1, /FF2), /RST1, SYNCA, punkt testowy VFBB itp. |
2PL |
NTB/3 TB, STBA, SLCC, SDCC/LDCC |
Zasila sygnał +5 V, ±15 V, ±24 V, DCOM i /PSEN |
4PL |
NTB/3 TB lub STBA |
Wyjście 115 V AC (z bezpiecznikiem/bez bezpiecznika) i styki przekaźnika pilota MA (K2). |
5PL |
Karta PCCA Power Connect |
Wyjścia impulsowe bramki (A1F–A6F, A1R–A6R) i P24 (24 V) |
1CPL |
Płyta SHVI/SHVM |
Wejścia prądowe L1 i L3 ACCT (pary biały/czerwony) |
CNPL |
stycznik MA |
Wyjście sterujące stycznikiem MA (X1, MA115V) |
CPTPL |
Komponenty |
115 V AC (z bezpiecznikiem/bez bezpiecznika), 38 V AC, DCOM |
FAPL |
Wentylator chłodzący |
115 V AC dla wentylatora chłodzącego sterownik |
NPL |
SCR N2 |
Katoda SCR N2 (czerwona) i bramka (biała) |
PPL |
SCR P1 |
Katoda SCR P1 (czerwona) i bramka (biała) |
SQLPL |
SHVI/SHVM |
Zasilanie 25 kHz (+), (-), wspólne |
IA1PL |
SHVI/SHVM |
Bocznik twornika nr 1, wejścia dodatnie/ujemne |
IA2PL |
SHVI/SHVM |
Bocznik twornika nr 2, wejścia dodatnie/ujemne |
IF1PL |
Boczniki |
Bocznik prądu pola silnika (+/–) |
IF2PL |
Boczniki |
Bocznik prądu pola silnika nr 2 (+/–) |
MACPL |
Sterowniki styczników |
Wyjścia sterujące stycznikiem MD (24 V DC, wspólne) |
Zaciśnij terminale |
Okablowanie terenowe |
V1, V2, V3 (linia AC); P1A, P2A (mostek prądu stałego); VM1A/VM1B (twornik silnika); VM2A/VM2B (twornik silnika nr 2) |
Pełne szczegóły dotyczące pinów można znaleźć w GEI-100028C, tabele od 6 do 22.
Wskazanie ochrony i stanu
DS200DCFBG1BJB : chroni obwody za pomocą trzech bezpieczników
FU1 (1/2 A, 2AG, szybkie działanie) – Chroni wyjście 115 V AC (do użytku przez klienta lub wentylatory). Po przepaleniu zapala się neonówka LT1 .
FU2 (7 A, 2AG) – Chroni linie +24 V, +15 V i +5 V prądu stałego. Po przepaleniu zapala się czerwona dioda LED CR51 .
FU3 (7 A, 2AG) – Chroni linie -24 V i -15 V DC. Po przepaleniu zapala się czerwona dioda LED CR55 .
Sygnał /PSEN (na 2PL-1) staje się niski, gdy regulacja +5 V DC; jeśli +5 V wyjdzie poza zakres regulacji, /PSEN przejdzie w stan wysoki i spowoduje reset mikroprocesora na karcie SDCC/LDCC.
Procedura wymiany DS200DCFBG1BJB
Podczas wymiany DS200DCFBG1BJB wykonaj następujące kroki (zgodnie z GEI-100028C):
Wyłącz całe zasilanie przemiennika i odczekaj kilka minut, aż kondensatory się rozładują. Sprawdź miernikiem brak napięcia.
Otwórz drzwi szafki i uzyskaj dostęp do nośnika płyt. DS200DCFBG1BJB . jest zwykle montowany za kartą sterującą przemiennikiem
Zwolnij zatrzaski blokujące po obu stronach stojaka na deski i przechyl przedni nośnik deski do przodu.
Ostrożnie odłącz wszystkie kable od DS200DCFBG1BJB :
Naciśnij plastikowe zatrzaski (uchwyty), aby uwolnić DS200DCFBG1BJB z nośnika płytki.
Krytyczny : Ustaw wszystkie zworki i przełączniki DIP na nowym DS200DCFBG1BJB dokładnie tak, jak na starej płycie. Aby sprawdzić różnice w wersjach, należy skorzystać z tabel 1 i 2 GEI-100028C.
Ustaw nowy DS200DCFBG1BJB w tej samej pozycji i zamontuj go na nośniku płytki. Upewnij się, że wszystkie plastikowe zatrzaski zabezpieczają deskę.
Podłącz ponownie wszystkie kable zgodnie z oznaczeniem, upewniając się, że są prawidłowo podłączone na obu końcach.
Dostosuj parametr EE EE.574 (VFB0FS) – przesunięcie sprzężenia zwrotnego napięcia – za pomocą płytki programatora, ST2000, zestawu narzędzi GE Control System Toolbox lub konfiguratora LynxOS.
Odsuń wspornik płyty przedniej z powrotem na miejsce, zablokuj zatrzaski i zamknij drzwi szafki.
Regulacja parametrów EE dla DS200DCFBG1BJB
Po zainstalowaniu DS200DCFBG1BJB parametr przesunięcia sygnału zwrotnego napięcia EE.574 (VFB0FS) . należy wyregulować Metoda zależy od zastosowania (przemiennik DC2000, CB2000, EX2000, FC2000, GF2000, ME2000 lub AC2000 IGBT). Szczegółową procedurę regulacji można znaleźć w odpowiedniej instrukcji napędu.
Gwarancja i wsparcie dla DS200DCFBG1BJB
Firma GE Industrial Control Systems zapewnia warunki gwarancji określone w broszurze „Warunki”. W użytkownik może wymieniać wyłącznie bezpieczniki FU1, FU2 i FU3 DS200DCFBG1BJB . Jeśli jakikolwiek inny element ulegnie awarii, cały DS200DCFBG1BJB jako całość. należy wymienić
Aby uzyskać wymianę płyty lub pomoc serwisową, skontaktuj się z najbliższym biurem serwisowym GE i podaj:
Numer zamówienia GE lub zamówienia w sklepie
Numer seryjny i numer modelu urządzenia
Numer płytki: DS200DCFBG1BJB i pełny opis
Dlaczego warto wybrać DS200DCFBG1BJB do swojego systemu napędowego?
DS200DCFBG1BJB oferuje sprawdzoną w praktyce niezawodność , kompleksowe monitorowanie i elastyczną konfigurację. Możliwość pracy na wielu platformach napędowych (DC2000, EX2000, ME2000 itp.) sprawia, że jest to wszechstronny wybór w przypadku modernizacji lub napraw sterowania silnikami przemysłowymi. Dzięki wbudowanej diagnostyce, wizualnym wskaźnikom bezpieczników i punktom testowym rozwiązywanie problemów z DS200DCFBG1BJB jest proste dla przeszkolonych techników.
