Parametr |
Bliższe dane |
Ogólny |
|

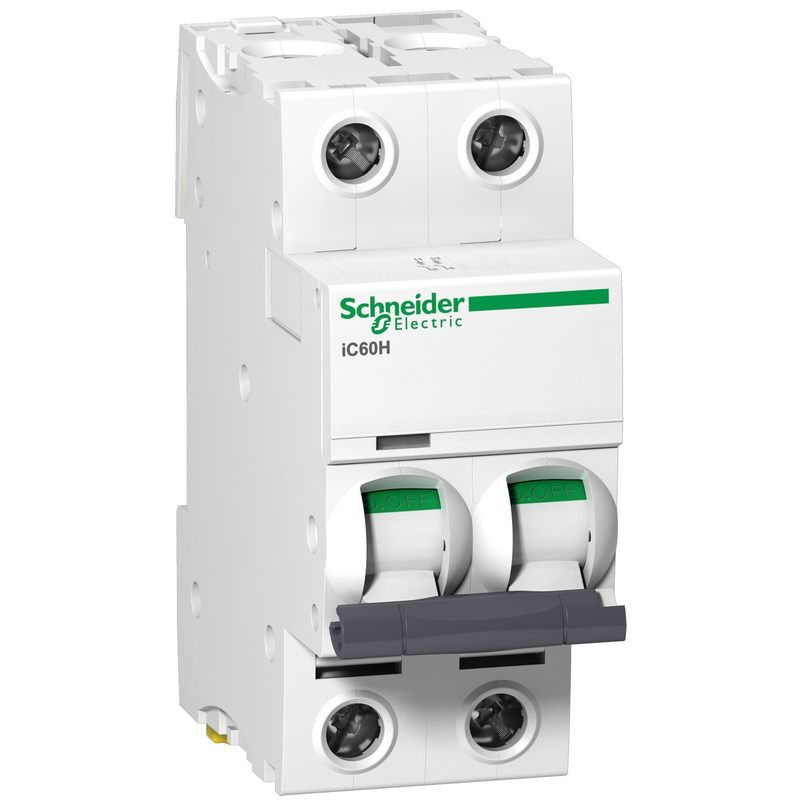

Model produktu |
A9F55206 |
Zakres |
Akt9 |
Nazwa produktu |
Acti9 iC60H |
Krótka nazwa urządzenia |
iC60H |
Opis Polaków |
2P |
Liczba chronionych Polaków |
2 |
Prąd znamionowy (w) |
6 A |
Typ sieci |
AC/DC |
Technologia wyzwalacza |
Termomagnetyczne |
Krzywa wyzwalania |
D |
Limit wyzwalania magnetycznego |
12 x In ± 20% |
Zdolność wyłączania (Icu) – EN/IEC 60947-2 |
|
– 12…60 V AC 50/60 Hz |
42 kA (z PDF; powyżej 30 kA przy 220‑240 V) |
– 100…133 V AC 50/60 Hz |
30 kA |
– 220…240 V AC 50/60 Hz |
30 kA (zgodnie ze zdjęciem produktu) |
– 380…415 V AC 50/60 Hz |
Nieokreślone, ale prawdopodobnie obniżone |
– 12…60 V prądu stałego |
20 kA (z PDF) |
– 60…72 V DC |
15 kA (z PDF) |
Zdolność wyłączania (Icu) – EN/IEC 60898-1 |
|
– 240 V AC 50/60 Hz |
10 000 A (jak na zdjęciu) |
– 415 V AC 50/60 Hz |
10 000 A (jak na zdjęciu) |
Zdolność wyłączania serwisowego (Ics) – EN/IEC 60947-2 |
|
– 10…60 V AC |
21 kA (50%) |
– 100…133 V AC |
15 kA (50%) |
– 220…240 V AC |
7,5 kA (50%) – z PDF |
– 12…60 V prądu stałego |
20 kA (100%) |
– 60…72 V DC |
15 kA (100%) |
Kategoria użytkowania |
Kategoria A (EN/IEC 60947-2) |
Klasa ograniczenia |
Klasa 3 (EN/IEC 60898-1) |
Znamionowe napięcie robocze (Ue) |
12…60 V AC 50/60 Hz
100…133 V AC 50/60 Hz
220…240 V AC 50/60 Hz
12…60 V DC
60…72 V DC |
Znamionowe napięcie izolacji (Ui) |
500 V AC 50/60 Hz (EN/IEC 60947-2) |
Znamionowe napięcie wytrzymywane impulsu (Uimp) |
6 kV (EN/IEC 60947-2) |
Częstotliwość sieci |
50/60 Hz |
Przydatność do izolacji |
Tak (zgodnie z EN/IEC 60898-1 i EN/IEC 60947-2) |
Trwałość |
|
Trwałość mechaniczna |
20 000 cykli |
Trwałość elektryczna |
10 000 cykli |
Wskaźnik położenia styku |
Tak (przełącz) |
Sygnalizacja lokalna |
Wskaźnik podróży (VisiTrip) |
Montaż i fizyczne |
|
Tryb montażu |
Clip-on (szyna DIN) |
Wsparcie montażowe |
Symetryczna szyna DIN 35 mm |
Liczba boisk |
4 (całkowita szerokość 36 mm) |
Szerokość |
36 mm |
Wysokość |
85 mm |
Głębokość |
78,5 mm |
Waga netto |
0,25 kg |
Kolor |
Biały (RAL9003) |
Terminale i połączenia |
|
Typ połączenia |
Podwójne terminale tunelowe (góra i dół) |
Przewodnik sztywny (miedź) |
1…25 mm² |
Elastyczny przewodnik (miedź) |
1…16 mm² |
Długość odizolowania drutu |
14 mm (góra lub dół) |
Moment dokręcania |
2 N·m (góra lub dół) |
Zapewnienie kłódki |
Tak (zamykane na kłódkę) |
Zabezpieczenie przed upływem prądu |

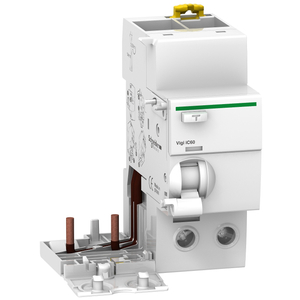

Wymagany oddzielny blok dodatkowy (Vigi iC60). |
Oceny dotyczące środowiska i ochrony |
|
Zgodność ze standardami |
EN/IEC 60947-2, EN/IEC 60898-1 |
Stopień IP (zaciski) |
IP20 (IEC 60529) |
Stopień zanieczyszczenia |
3 (EN/IEC 60947-2) |
Kategoria przepięcia |
IV |
Tropikalizacja |
2 (IEC 60068-1) |
Wilgotność względna |
95% przy 55°C |
Temperatura pracy |
-35°C… +70°C |
Temperatura przechowywania |
-40°C… +85°C |
Zrównoważony rozwój i zgodność |
|
Bezhalogenowy (części plastikowe) |
Tak |
Nie zawiera PCV |
Tak |
Nie zawiera silikonu |
NIE |
Potencjał recyklingu |
54% |
Dyrektywa UE RoHS |
Uległy |
DOTRZYMAJ SVHC |
Zawiera SVHC powyżej progu |
Numer SCIP |
26ff71d1-98cf-4280-8725-455b9a6b2fb9 |
Opakowanie z tektury pochodzącej z recyklingu |
Tak |
Opakowanie bez plastiku jednorazowego użytku |
Tak |
Etykieta WEEE |
Wymagane do utylizacji w UE (selektywna zbiórka) |
Naprawa / Odbiór |
Nie / Nie |
Logistyka |
|
Kraj pochodzenia |
Bułgaria (BG) |
Gwarancja |
18 miesięcy |
Pakiet 1 (pojedyncza jednostka) |
1 szt.; wymiary nie określone w podanych danych; waga ok. 0,25 kg |
Pakiet 2 (pudełko) |
Nie określono |
Pakiet 3 (paleta) |
Nie określono |
Ślad węglowy (cykl życia) |
|
Całkowity |
16 kg ekwiwalentu CO₂ |
Produkcja (A1-A3) |
2 kg ekwiwalentu CO₂ |
Dystrybucja (A4) |
0 kg ekwiwalentu CO₂ |
Instalacja (A5) |
0 kg ekwiwalentu CO₂ |
Faza użytkowania (B2, B3, B4, B6) |
14 kg ekwiwalentu CO₂ |
Wycofanie z eksploatacji (C1-C4) |
0,6 kg równoważnika CO₂ |
Ujawnianie informacji o środowisku |
Dostępny profil środowiskowy produktu |
