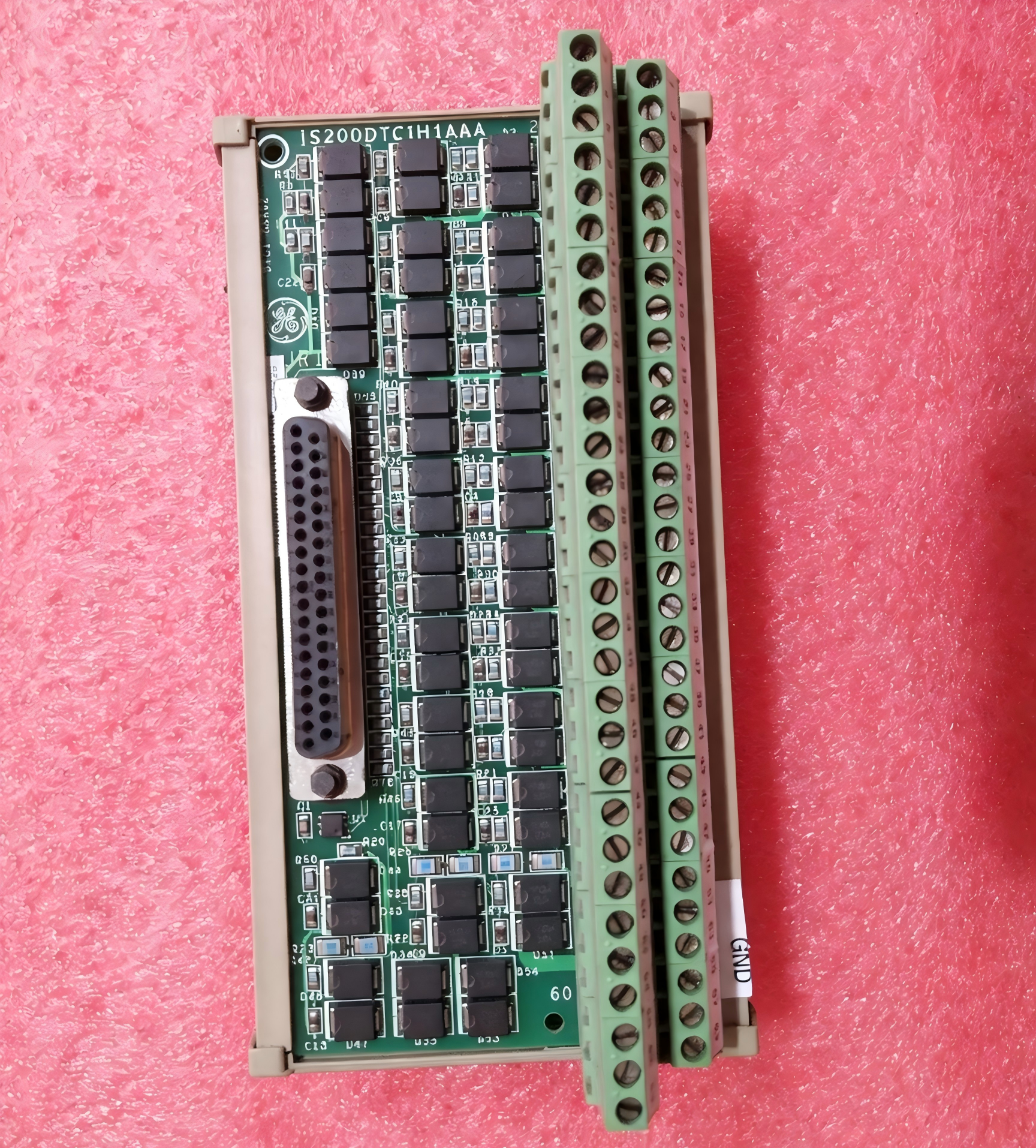

برد ترمینال ورودی تماس سیمپلکس GE IS200DTCIH1AAA

برد ترمینال ورودی تماس Simplex GE IS200DTCIH1AAA یک رابط ورودی دیجیتال فشرده و با چگالی بالا است که برای نصب ریل DIN در سیستم های کنترل صنعتی طراحی شده است. این برد که به خانواده DTCI تعلق دارد، 24 کانال ورودی ولتاژ تماس خشک را با عایق بندی گروهی ارائه می دهد که آن را به یک راه حل ایده آل برای نظارت بر دستگاه های میدان گسسته مانند سوئیچ ها، دکمه های فشاری، سوئیچ های محدود، سنسورهای مجاورت و کنتاکت های رله در کاربردهای سیمپلکس (غیر زائد) تبدیل می کند. IS200DTCIH1AAA از طریق یک کابل تک محافظ به برد پردازنده VCCC یا VCRC متصل می شود و امکان ادغام یکپارچه با معماری های کنترل توزیع شده جنرال الکتریک را فراهم می کند.

IS200DTCIH1AAA به طور خاص برای تحریک اسمی 24 ولت DC، با محدوده عملیاتی گسترده 18 تا 32 ولت DC، با تغییرات معمول منبع تغذیه صنعتی طراحی شده است. ولتاژ آستانه آن بر روی 50٪ ولتاژ تحریک تنظیم شده است، و از تشخیص مطمئن بسته شدن یا باز شدن تماس حتی در شرایط نوسان منبع اطمینان می دهد. این برد دارای فیلتر ورودی قوی برای رد نویز با فرکانس بالا و سرکوب نویزها است و از دریافت سیگنال پایدار و دقیق در محیط‌های پر نویز الکتریکی اطمینان می‌دهد.

حداکثر دو برد IS200DTCIH1AAA را می توان به یک پردازنده VCCC یا VCRC متصل کرد که در مجموع 48 ورودی تماس در هر پردازنده ارائه می کند که به راحتی برای نیازهای ورودی/خروجی دیجیتالی متوسط ​​مقیاس می شود. قابلیت انباشتن عمودی روی یک ریل استاندارد 35 میلی متری DIN اجازه می دهد که چندین تخته در یک آرایش عمودی فشرده نصب شوند و به طور قابل توجهی فضای کابینت را در مقایسه با راه حل های سنتی نصب شده روی قفسه حفظ می کند. IS200DTCIH1AAA فقط در یک نسخه ساده موجود است. از پیکربندی‌های سه‌گانه ماژولار اضافی (TMR) پشتیبانی نمی‌کند و با بسته ورودی/خروجی PDIA سازگار نیست.

یک دستگاه شناسایی داخلی (ID) - یک تراشه فقط خواندنی حاوی شماره سریال برد، نوع برد، شماره بازبینی و محل اتصال (JR1/JS1/JT1) – در طول اولیه سازی سیستم توسط بسته/برد I/O بازجویی می شود. این امکان تشخیص خودکار برد، تأیید پیکربندی، و بررسی سازگاری سخت افزار، افزایش قابلیت اطمینان سیستم و ساده سازی تعمیر و نگهداری را فراهم می کند.

این معرفی محصول اطلاعات فنی جامع، راهنمای نصب، اصول عملیاتی، ویژگی‌های تشخیصی و مشخصات دقیق را برای برد ترمینال ورودی GE IS200DTCIH1AAA Simplex ارائه می‌دهد که به عنوان یک مرجع ضروری برای یکپارچه‌سازهای سیستم، مهندسین کنترل و پرسنل تعمیر و نگهداری عمل می‌کند.

معماری عملکردی و تهویه سیگنال

برد ترمینال ورودی تماس IS200DTCIH1AAA Simplex بر اساس معماری ساده و در عین حال قوی برای سنجش تماس دیجیتال ساخته شده است. این برد 24 ورودی تماس خشک مستقل را می پذیرد که هر کدام به یک ترمینال در بلوک ترمینال بلوک یورو 60 موقعیت متصل هستند. ورودی ها توسط یک منبع نامی شناور 24 ولت DC که به سمت مشترک مدارهای تماس اعمال می شود، تحریک می شوند. هنگامی که یک کنتاکت بسته می شود، ولتاژ تحریک در مدار ورودی اعمال می شود و جریان حاصله توسط برد پردازنده VCCC یا VCRC شناسایی می شود.

جریان ورودی با دقت طراحی شده است تا جریان مرطوب کننده قابل اعتمادی را برای کنتاکت های خشک فراهم کند و در عین حال اتلاف توان را به حداقل برساند. 21 مدار ورودی اول یک 2.5 میلی آمپر اسمی (معادل تقریباً 50 کیلو اهم امپدانس) می کشند که برای اکثر کنتاکت های سوئیچ و رله استاندارد کافی است. سه مدار آخر (کانال‌های 22 تا 24) جریان اسمی بالاتری معادل 10 میلی آمپر (تقریباً 12.5 کیلو اهم) می‌کشند که جریان خیس شدن بیشتری را برای کنتاکت‌هایی که ممکن است مستعد اکسید شدن یا آلودگی باشند فراهم می‌کند. این تمایز به IS200DTCIH1AAA اجازه می دهد تا طیف وسیع تری از انواع تماس های میدانی را بدون تغییر خارجی در خود جای دهد.

ولتاژ تحریک به عنوان منبع تغذیه شناور اعمال می شود، به این معنی که از زمین سیستم جدا شده است. این طراحی شناور، همراه با ایزوله گروهی، به جلوگیری از حلقه های زمین کمک می کند و ایمنی نویز را بهبود می بخشد. ولتاژ آستانه برای تشخیص یک کنتاکت بسته روی 50 درصد ولتاژ تحریک تنظیم می‌شود و یک نقطه سوئیچ کاملاً تعریف شده را ارائه می‌کند که نسبت به نوسانات ولتاژ متوسط ​​مصون است. به عنوان مثال، با یک تحریک اسمی 24 ولت، آستانه تقریباً 12 ولت است. هنگامی که ولتاژ از این آستانه فراتر رفت، ورودی بسته در نظر گرفته می شود و زمانی که ولتاژ به زیر می رسد باز است.

IS200DTCIH1AAA دارای فیلترهای سخت افزاری در هر ورودی است که در نزدیکی نقطه ورودی سیگنال قرار دارد. این فیلترها دارای ثابت زمانی 4 میلی‌ثانیه هستند که به‌طور مؤثر نویز فرکانس بالا را کاهش می‌دهند و گذراهای ولتاژ ناشی از بارهای القایی یا تخلیه الکترواستاتیک را سرکوب می‌کنند. این فیلتر کردن تضمین می‌کند که پردازنده VCCC/VCRC سیگنال‌های تمیز و برگشت‌خورده را دریافت می‌کند، احتمال تریگرهای نادرست را کاهش می‌دهد و قابلیت اطمینان سیستم را بهبود می‌بخشد.

هنگامی که سیگنال های شرطی شده از فیلترهای ورودی عبور می کنند، از طریق کابل به برد VCCC یا VCRC ارسال می شوند که آنها را از طریق جداکننده های نوری پردازش می کند. عایق نوری جداسازی گالوانیکی بین سیم‌کشی میدان و الکترونیک پردازنده را فراهم می‌کند و از سیستم کنترل در برابر افزایش ولتاژ و اختلاف پتانسیل زمین محافظت می‌کند. سپس سیگنال های جدا شده از طریق صفحه پشتی VME به VCMI (رابط ارتباطات VME) منتقل می شوند، که در نهایت وضعیت تماس را به کنترل کننده اصلی مخابره می کند.

طراحی فیزیکی و نصب

برد ترمینال ورودی تماس IS200DTCIH1AAA Simplex از نظر مکانیکی برای نصب در فضا بهینه شده است. سیستم نصب ریل DIN آن از یک نگهدارنده پلاستیکی استفاده می‌کند که روی یک ریل استاندارد 35 میلی‌متری می‌چسبد و تخته با یک قفل مثبت به داخل نگهدارنده می‌لغزد. جهت عمودی این امکان را می دهد که تخته ها روی هم قرار گیرند و بلوک ترمینال رو به جلو دسترسی آسانی را برای سیم کشی، عیب یابی و نگهداری فراهم می کند.

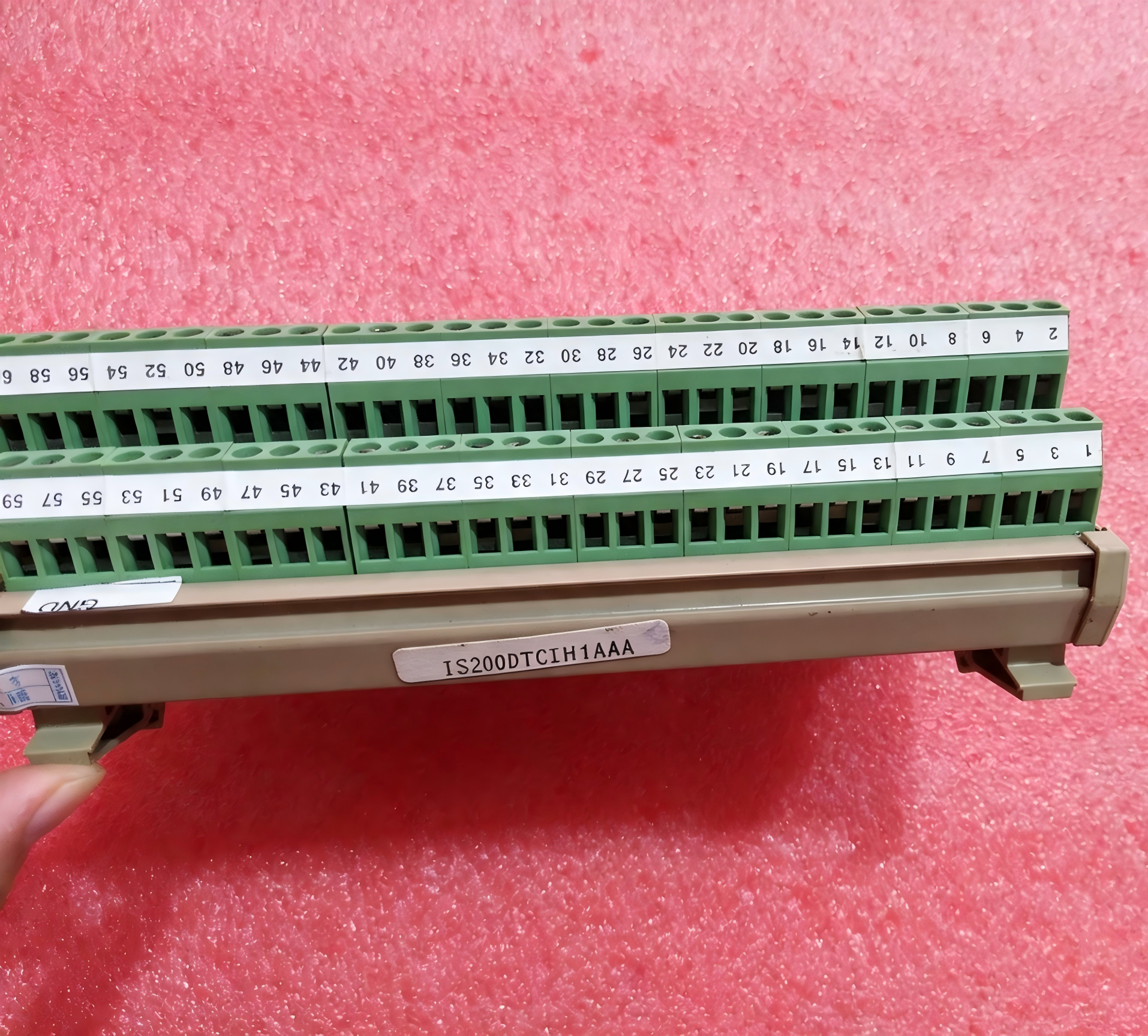

بلوک ترمینال از نوع بلوک یورویی با چگالی بالا با 60 پایانه پیچ است که به طور دائم به برد لحیم شده است. سیم‌های جامد یا رشته‌ای تا AWG #18 را می‌پذیرد، و کابل محافظ برای ورودی‌های تماسی لازم نیست، اگرچه سیم‌کشی جفت تابیده برای کارکردهای طولانی توصیه می‌شود. بلوک ترمینال به وضوح از 1 تا 60 شماره گذاری شده است و نمودار سیم کشی تخصیص سیگنال مربوطه را ارائه می دهد.

دو پایانه پیچ اختصاصی با شماره های 55 و 56 برای اتصال زمین SCOM (سیگنال مشترک) ارائه شده است. این پایانه‌ها باید با کوتاه‌ترین طول ممکن به زمین شاسی متصل شوند تا از مسیر برگشت با امپدانس کم اطمینان حاصل شود و نویز به حداقل برسد. شش پیچ اضافی برای اتصال برق تحریک 24 ولت DC در نظر گرفته شده است که تغذیه ایمن و با مقاومت کم به برد را تضمین می کند.

برد شامل یک نوار ترمینال محافظ اختصاصی نیست. سپرهای کابل، در صورت استفاده، باید به صورت خارجی در دستگاه صحرایی یا از طریق یک میله زمین مشترک خاتمه داده شوند. این طرح برای کاربردهای ورودی تماسی که در آن به جداسازی ولتاژ بالا نیاز نیست، معمول است.

ابعاد فیزیکی IS200DTCIH1AAA با صفحه پشتیبانی آن تقریباً 8.6 سانتی متر عرض و 16.2 سانتی متر ارتفاع (3.4 اینچ در 6.37 اینچ) است. ردپای جمع و جور این برد، بسته بندی متراکم را در کابینت های کنترلی امکان پذیر می کند، و قابلیت انباشته شدن عمودی آن اجازه می دهد تا چندین تخته در یک فضای افقی یکسان نصب شوند و حجم کلی کابینت را به میزان قابل توجهی کاهش دهد.

مراحل نصب و سیم کشی

نصب صحیح برد ترمینال ورودی IS200DTCIH1AAA Simplex برای عملکرد قابل اعتماد بسیار مهم است. راهنمای گام به گام زیر، نصب مکانیکی، سیم کشی برق و یکپارچه سازی سیستم را پوشش می دهد.

نصب مکانیکی: با محکم کردن نگهدارنده ریل DIN پلاستیکی روی یک ریل استاندارد 35 میلی متری شروع کنید. نگهدارنده با یک کلیک شنیدنی روی ریل می‌چسبد. سپس، برد IS200DTCIH1AAA را با شیارهای راهنما در نگهدارنده تراز کنید و آن را به سمت پایین بلغزانید تا در جای خود قفل شود. مطمئن شوید که برد محکم قرار گرفته است و بلوک ترمینال و رابط کابل در دسترس هستند. هنگام روی هم قرار دادن چند تخته، فاصله عمودی کافی برای خم شدن کابل و دسترسی به انتهای آن را حفظ کنید.

سیم کشی ورودی های تماس: هر یک از 24 کانال ورودی دارای یک جفت ترمینال اختصاصی است: یک ترمینال برای برگشت مشترک کنتاکت فیلد (متصل به برگشت منبع تحریک) و دیگری برای سیگنال ورودی. پیکربندی سیم‌کشی به این بستگی دارد که آیا کنتاکت‌ها معمولاً باز یا بسته هستند و از تحریک داخلی برد یا منبع خارجی تغذیه می‌شوند. IS200DTCIH1AAA برای کار با کنتاکت های خشک طراحی شده است. ولتاژ تحریک توسط خود برد تامین می شود. طرف مثبت منبع تحریک را به ریل مشترک کنتاکت ها وصل کنید و خروجی هر کنتاکت را به ترمینال ورودی مربوطه وصل کنید. هنگامی که کنتاکت بسته می شود، مدار تکمیل می شود و ورودی شناسایی می شود.

اتصال به زمین: پایانه های SCOM (55 و 56) باید با استفاده از کوتاه ترین سیم ممکن به زمین شاسی متصل شوند. هر دو پیچ برای این منظور ارائه شده است. می توان از هر دو یا هر دو برای ایجاد یک مسیر زمینی با امپدانس کم استفاده کرد. این اتصال پتانسیل مرجع را برای منبع تحریک ایجاد می کند و برای مصونیت نویز ضروری است. برد یک ترمینال محافظ جداگانه ارائه نمی کند. سپرهای کابل باید در یک انتها (معمولاً در دستگاه صحرایی) خاتمه یافته و در آن نقطه به زمین متصل شوند یا به یک میله زمین مشترک هدایت شوند.

توان تحریک: برد به یک منبع تحریک اسمی 24 ولت DC نیاز دارد که معمولاً از منبع تغذیه سیستم مشتق می شود. شش ترمینال پیچی برای این اتصال در نظر گرفته شده است که امکان سیم کشی برق ایمن و اضافی را فراهم می کند. ولتاژ تحریک باید در محدوده 18 تا 32 ولت DC باشد تا از عملکرد صحیح اطمینان حاصل شود. منبع تحریک شناور است، به این معنی که به زمین سیستم ارجاع داده نمی شود، که به جلوگیری از حلقه های زمین کمک می کند.

اتصال کابل: پس از اتمام تمام سیم‌کشی‌های میدانی، کابل واحد را بین IS200DTCIH1AAA و برد پردازنده VCCC یا VCRC وصل کنید. کانکتور برای جلوگیری از قطع شدن تصادفی کلید و قفل است. پس از روشن شدن، VCCC/VCRC تراشه شناسه داخلی را برای شناسایی برد و تأیید سازگاری بررسی می‌کند. اگر عدم تطابق تشخیص داده شود - برای مثال، اگر نوع برد با پیکربندی مورد انتظار مطابقت نداشته باشد - یک خطای ناسازگاری سخت افزار ایجاد می شود که از عملکرد نادرست جلوگیری می کند.

روشن کردن و تأیید: برق را به سیستم اعمال کنید و نشانگرهای تشخیصی را روی VCCC/VCRC یا از طریق نرم افزار سیستم مشاهده کنید. IS200DTCIH1AAA باید به درستی شناسایی شود و وضعیت تماس باید به طور دقیق منعکس شود. اگر هر کانالی اشتباه خوانده می شود، تداوم سیم کشی، ولتاژ تحریک و وضعیت تماس را بررسی کنید.

ویژگی های عملیاتی

برد ترمینال ورودی تماس Simplex IS200DTCIH1AAA با همان منطق عملکردی و تهویه سیگنال داخلی مانند بردهای ترمینال بزرگتر TBCI عمل می کند، با این تفاوت که IS200DTCIH1AAA به طور خاص برای تحریک 24 ولت DC مقیاس بندی شده است. این مقیاس‌بندی سازگاری با سنسورها و کنترل‌های گسسته صنعتی استاندارد را تضمین می‌کند.

ولتاژ تحریک ورودی از 18 تا 32 ولت DC متغیر است که با تغییرات معمولی در خروجی منبع تغذیه سازگار است. ولتاژ آستانه برای تشخیص بسته شدن تماس در 50٪ ولتاژ تحریک اعمال شده ثابت می شود و یک نقطه سوئیچینگ ثابت و ایمن در برابر نویز ایجاد می کند. به عنوان مثال، در تحریک 24 ولت، آستانه 12 ولت است. در 28 ولت، آستانه 14 ولت است. این آستانه مبتنی بر درصد، عملکرد قابل اعتماد را در کل محدوده تحریک تضمین می کند.

برد ولتاژ AC که روی ورودی DC قرار گرفته است را با رد AC مشخص 12 ولت RMS رد می کند. این ویژگی به‌ویژه در محیط‌های صنعتی که امواج AC یا القایی از کابل‌های برق مجاور می‌توانند به سیم‌کشی ورودی متصل شوند، مهم است. فیلتر سخت‌افزاری (ثابت زمانی 4 میلی‌ثانیه) نویز فرکانس بالا را بیشتر کاهش می‌دهد و تغییرات گذرا را سرکوب می‌کند و تضمین می‌کند که فقط انتقال‌های تماس معتبر گزارش می‌شوند.

جریان ورودی متوسط ​​است، 21 مدار اول 2.5 میلی آمپر (اسمی) و سه مدار آخر 10 میلی آمپر (نامی) مصرف می کنند. این طرح جریان مرطوب کننده کافی را برای بسته شدن تماس قابل اعتماد فراهم می کند و در عین حال بار روی منبع تحریک را به حداقل می رساند. جریان بیشتر در سه کانال آخر برای کنتاکت هایی مفید است که به دلیل اکسیداسیون یا طول کابل طولانی تر مقاومت بیشتری دارند.

هنگامی که سیگنال ها شرطی و فیلتر شدند، به برد پردازنده VCCC یا VCRC منتقل می شوند. VCCC/VCRC این سیگنال‌ها را از جداکننده‌های نوری عبور می‌دهد و عایق‌سازی گالوانیکی کامل بین سیم‌کشی میدان و الکترونیک سیستم کنترل را فراهم می‌کند. سیگنال های جدا شده سپس روی صفحه پشتی VME قرار می گیرند، جایی که توسط VCMI خوانده می شوند و به کنترل کننده ارسال می شوند. این جداسازی چند مرحله‌ای تضمین می‌کند که سیستم کنترل از نویز الکتریکی، نویزها و اختلافات پتانسیل زمین که ممکن است در سیم‌کشی میدان وجود داشته باشد، محافظت می‌شود.

عیب یابی و تشخیص عیب

برد ترمینال ورودی تماس IS200DTCIH1AAA Simplex دارای قابلیت های تشخیصی جامعی است که قابلیت اطمینان سیستم را افزایش می دهد و تعمیر و نگهداری را ساده می کند. تشخیص توسط برد پردازنده VCCC/VCRC در ارتباط با تراشه شناسه داخلی IS200DTCIH1AAA و مدارهای نظارت بر تحریک انجام می شود.

مانیتورینگ ولتاژ تحریک: ولتاژ تحریک عرضه شده به برد به طور پیوسته پایش می شود. اگر ولتاژ تحریک به کمتر از 40% ولتاژ اسمی (تقریباً 9.6 ولت برای منبع نامی 24 ولت) کاهش یابد، یک هشدار عیب یابی تنظیم شده و توسط بسته/برد I/O قفل می شود. این هشدار یک خطای احتمالی منبع تغذیه یا مشکل سیم کشی را نشان می دهد. هنگامی که این شرایط شناسایی می شود، تمام ورودی های مرتبط با IS200DTCIH1AAA به عنوان یک اقدام احتیاطی به حالت تماس باز (fail-safe) منتقل می شوند و از عملکرد اشتباه سیستم کنترل جلوگیری می کنند.

Test Mode Forcing: به عنوان یک تست تشخیصی، تمام ورودی های IS200DTCIH1AAA می توانند تحت کنترل نرم افزار به حالت تماس باز منتقل شوند. این به سیستم اجازه می دهد تا بررسی کند که مدار ورودی و پردازنده به درستی کار می کنند. هر ورودی که در این تست تشخیصی ناموفق باشد - یعنی به صورت اجباری پاسخ نمی‌دهد - در حالت ایمن نگه داشته می‌شود و یک خطا ایجاد می‌شود. این تست می تواند به صورت دوره ای به عنوان بخشی از بررسی های سلامت سیستم اجرا شود.

عدم تطابق رأی TMR (در صورت وجود): اگرچه خود IS200DTCIH1AAA ساده است، اما در سیستم هایی که از چندین برد برای افزونگی استفاده می شود (نه با این برد، بلکه با سایر بردها)، اگر ورودی این برد با مقدار رای داده شده از هر سه برد در یک سیستم TMR مطابقت نداشته باشد، یک خطا ایجاد می شود. برای عملکرد سیمپلکس، این ویژگی قابل اجرا نیست، اما زیرساخت تشخیصی برای سازگاری گسترده‌تر سیستم باقی می‌ماند.

دستگاه شناسه کانکتور: هر برد IS200DTCIH1AAA شامل یک تراشه فقط خواندنی است که شماره سریال برد، نوع برد (DTCI)، شماره ویرایش و محل اتصال (JR1، JS1 یا JT1) را ذخیره می کند. در طول اولیه سازی سیستم، VCCC/VCRC این تراشه را بازجویی می کند. اگر داده‌های تراشه با پیکربندی مورد انتظار مطابقت نداشته باشد - برای مثال، اگر نوع دیگری از برد نصب شده باشد، یا ویرایش ناسازگار باشد - یک خطای ناسازگاری سخت‌افزار ایجاد می‌شود. این امر از عملکرد سیستم با سخت افزار نادرست یا ناهماهنگ جلوگیری می کند و قابلیت اطمینان را افزایش می دهد.

تشخیص قطع شدن کابل: VCCC/VCRC می تواند تشخیص دهد که کابل اتصال دهنده IS200DTCIH1AAA قطع شده است. از دست دادن ارتباط باعث ایجاد یک خطا می شود و اپراتور را از یک مشکل سیم کشی آگاه می کند. این تشخیص بر اساس عدم وجود پاسخ های مورد انتظار تراشه شناسه یا فعالیت سیگنال است.

همه آلارم‌ها و خطاهای تشخیصی به کنترل‌کننده گزارش می‌شوند، جایی که می‌توانند در رابط اپراتور نمایش داده شوند، در تاریخچه رویداد ثبت شوند و برای راه‌اندازی اقدامات مناسب (مانند خاموش کردن یک فرآیند یا تغییر به تجهیزات پشتیبان) استفاده شوند.

پیکربندی و تنظیمات سخت افزار

برد ترمینال ورودی تماس Simplex IS200DTCIH1AAA برای سادگی و سهولت استفاده طراحی شده است. هیچ جامپر، دیپ سوئیچ یا سایر تنظیمات سخت افزاری که نیاز به پیکربندی کاربر دارند روی برد وجود ندارد. تمام پارامترهای عملیاتی - از جمله فیلتر ورودی، نظارت بر ولتاژ تحریک، و تشخیص آستانه - در کارخانه ثابت هستند و نیازی به تنظیم ندارند.

پیکربندی برد کاملاً توسط نرم افزار سیستم تعیین می شود. پردازنده VCCC/VCRC تراشه ID را می خواند تا به طور خودکار نوع برد و قابلیت های آن را تشخیص دهد. سپس نرم‌افزار سیستم می‌تواند 24 کانال ورودی را به عملکردهای کنترلی خاص اختصاص دهد، آنها را به نقاط ورودی/خروجی نقشه‌برداری کند و آستانه‌های تشخیصی را در صورت نیاز تنظیم کند. این رویکرد plug-and-play زمان راه اندازی را کاهش می دهد و خطاهای پیکربندی را حذف می کند.

عدم وجود جامپرها نیز جایگزینی میدان را ساده می‌کند: یک IS200DTCIH1AAA معیوب را می‌توان حذف کرد و بدون پیکربندی مجدد دستی با یک نوع جدید از همان نوع جایگزین کرد. VCCC/VCRC به‌طور خودکار برد جدید را شناسایی کرده و به کار عادی خود ادامه می‌دهد، مشروط بر اینکه تحریک و سیم‌کشی دست نخورده باشد.

مشخصات فنی

جدول زیر مشخصات فنی جامعی را برای برد ترمینال ورودی GE IS200DTCIH1AAA Simplex ارائه می دهد. همه مقادیر معمولی هستند مگر اینکه به طور دیگری ذکر شده باشد.

مناسب بودن برنامه و یکپارچه سازی سیستم

برد ترمینال ورودی تماس سیمپلکس GE IS200DTCIH1AAA برای طیف وسیعی از کاربردهای ورودی گسسته صنعتی که عملکرد سیمپلکس قابل قبول است، ایده آل است. 24 ورودی تماسی آن برای نظارت بر وضعیت استارت موتور، موقعیت سوپاپ ها، سوئیچ های سطح، سوئیچ های فشار، سوئیچ های دما، دکمه های توقف اضطراری و دکمه های فشاری پنل اپراتور عالی هستند. تحریک 24 ولت DC با اکثر سنسورهای صنعتی و کنتاکت های خشک سازگار است.

در تولید برق، برد می تواند وضعیت قطع کننده ژنراتور، سیگنال های سفر توربین، سوئیچ های فشار روغن روان کننده و سوئیچ های جریان آب خنک کننده را نظارت کند. در پردازش شیمیایی، می تواند هشدارهای سطح مخزن، وضعیت کارکرد پمپ و شرایط قفل را بخواند. در اتوماسیون تولید، می‌تواند سیگنال‌های شروع/ایست چرخه ماشین، سنسورهای حضور قطعه و قفل‌های ایمنی را بگیرد.

توانایی اتصال دو برد IS200DTCIH1AAA به یک پردازنده VCCC یا VCRC تا 48 ورودی تماس را فراهم می کند که برای بسیاری از سیستم های کنترلی با اندازه متوسط ​​کافی است. انباشته شدن عمودی و ردپای جمع و جور امکان بسته بندی متراکم را فراهم می کند و تخته را به انتخابی عالی برای پروژه های مقاوم سازی که در آن فضای کابینت عالی است تبدیل می کند.

طراحی جداسازی گروهی تضمین می‌کند که نویز و نویز روی یک گروه از ورودی‌ها بر گروه‌های دیگر یا قطعات الکترونیکی پردازنده تأثیری نمی‌گذارد. ایزولاسیون نوری در سمت VCCC/VCRC یک لایه حفاظتی اضافی را فراهم می کند و سیستم را در برابر اختلاف پتانسیل زمین و گذراهای الکتریکی مقاوم می کند.

برای یکپارچه‌کننده‌های سیستم، تشخیص خودکار تراشه ID پیکربندی را ساده می‌کند و زمان راه‌اندازی را کاهش می‌دهد. قابلیت‌های تشخیصی - از جمله نظارت بر تحریک، اجبار حالت تست، و تشخیص قطع برق - به در دسترس بودن سیستم و عیب‌یابی آسان‌تر کمک می‌کنند.

نگهداری و چرخه حیات

برد ترمینال ورودی تماس سیمپلکس IS200DTCIH1AAA یک دستگاه حالت جامد بدون قطعات متحرک یا اجزای قابل تنظیم توسط کاربر است که عمر طولانی را با حداقل تعمیر و نگهداری تضمین می کند. تعمیر و نگهداری معمول شامل بازرسی دوره ای بصری اتصالات ترمینال، یکپارچگی کابل و تمیزی کلی برد است. در محیط های گرد و غبار یا خورنده، تمیز کردن گاه به گاه با برس نرم یا هوای کم فشار توصیه می شود.

اگر یک برد خراب شود، تعویض آن ساده است. سیستم را خاموش کنید، سیم‌کشی میدان را جدا کنید (در صورت لزوم، پس از علامت‌گذاری تخصیص ترمینال‌ها)، کابل را از برق بکشید، نگهدارنده ریل DIN را رها کنید و برد را بیرون بکشید. برد جدید IS200DTCIH1AAA را نصب کنید، همه سیم‌کشی‌ها را دوباره وصل کنید و برق را اعمال کنید. VCCC/VCRC به طور خودکار برد جدید را از طریق تراشه ID خود تشخیص می دهد. نیازی به پیکربندی مجدد نرم افزار نیست، زیرا نوع برد و نقشه کانال یکسان باقی می مانند. با این حال، اگر بازبینی برد تغییر کرده باشد، سیستم سازگاری را تأیید می‌کند و در صورت عدم تطابق، خطا ایجاد می‌کند و اطمینان حاصل می‌کند که فقط از سخت‌افزار تأیید شده استفاده می‌شود.

GE موجودی لوازم یدکی جامعی را برای IS200DTCIH1AAA نگهداری می کند و سازگاری با نسخه های قبلی در تمام نسخه ها تضمین می شود. هنگام سفارش تعویض، شماره قطعه کامل (IS200DTCIH1AAA)، شماره سریال سیستم مرتبط، و شماره فهرست مواد را در صورت وجود ارائه دهید. کارخانه ممکن است تجدید نظرهای بعدی را بر اساس در دسترس بودن جایگزین کند، اما سازگاری عملکردی تضمین شده است.
