Bently Nevada 330400-01-CN یک نوع پیکربندی خاص از شتاب سنج پیزوالکتریک 330400 است که برای کاربردهای نظارت بر ماشین آلات حیاتی در بازار صنعتی چین مهندسی شده است . این مدل دارای گل میخ نصب یکپارچه استاندارد ¼-28 UNF (پسوند -01) همراه با یک بسته گواهی اختصاصی مخصوص چین (پسوند -CN ) است که شامل تأییدیههای خدمات اعتباربخشی ملی چین (CNAS) و مطابقت با استانداردهای چینی ضد انفجار (GB/T) سری 3836 است . این گزینه ایدهآل برای نصب در پالایشگاههای نفت چین، کارخانههای شیمیایی، تأسیسات تولید برق و سایر مکانهای خطرناک است که رعایت مقررات محلی و صدور گواهینامه سریع و مقرونبهصرفه از اهمیت بالایی برخوردار است.
سری 330400 برای مطابقت با استاندارد 670 موسسه نفت آمریکا (API) برای شتابسنجها طراحی شده است و از اندازهگیری دقیق شتاب بدنه برای نظارت بر مش دنده، ارزیابی سلامت یاتاقان و تجزیه و تحلیل کلی ارتعاش ماشین اطمینان میدهد. نوع -CN عملکرد کامل پلت فرم 330400 را حفظ می کند – دامنه دامنه پیک 50 گرمی، , حساسیت 100 میلی ولت بر گرم، , پاسخ فرکانسی 10 هرتز تا 15 کیلوهرتز ، و آب بندی هرمتیک با درجه IP68 – در حالی که گواهینامه های خاص مورد نیاز برای استفاده در 2، منطقه 1، منطقه 1، منطقه 0، و مقررات منطقه 1 را اضافه می کند. طراحی مناطق چینی آن جدا شده از جعبه حلقه های زمین را حذف می کند و گل میخ 28-¼ UNF سازگاری با طیف وسیعی از سخت افزارهای نصب و آداپتورهایی را که معمولاً در تأسیسات داخلی و بین المللی استفاده می شوند، فراهم می کند.
این مقدمه منحصراً بر پیکربندی 330400-01-CN متمرکز است و ارزش منحصر به فرد آن را به عنوان شتابسنج استاندارد ¼-28 UNF با گواهیهای خاص چین برجسته میکند . این نوع را با گزینههای دیگر مقایسه میکند (به عنوان مثال، 330400-01-00 بدون گواهی، 330400-01-05 دارای گواهینامه بینالمللی، و رشته متریک 330400-02-CN) برای راهنمایی انتخاب مناسب برای نصب در مناطق خطرناک چینی. با درک این تفاوت ها، کاربران با اطمینان می توانند مبدل بهینه را برای سیستم های حفاظتی ماشین آلات خود انتخاب کنند و در عین حال از انطباق کامل با مقررات ایمنی چین اطمینان حاصل کنند.
شرح عملکرد و اهمیت گواهی خاص چین
شتابسنج 330400-01-CN بر اساس اصل پیزوالکتریک عمل میکند و شتاب مکانیکی را به یک بار الکتریکی تبدیل میکند که به سیگنال ولتاژ امپدانس پایین با حساسیت 100 mV/g (10.2 mV/m/s²) تبدیل میشود. گل میخ انتگرال 28-¼ UNF یک استاندارد واقعی در آمریکای شمالی و بسیاری از بازارهای بین المللی است، و همچنین به طور گسترده در چین برای نصب سنسورهای لرزش روی بدنه یاتاقان ها، پوشش های کمپرسور و پوسته های توربین استفاده می شود. بسته گواهی -CN تأییدیههای ضد انفجار چینی را اضافه میکند که برای استفاده در مناطق خطرناک در چین اجباری هستند و از انطباق با قوانین محلی و الزامات بیمه اطمینان میدهند.
این سنسور دارای گواهینامه مطابق با استانداردهای ملی چین GB/T 3836.1 (شرایط عمومی)، GB/T 3836.4 (ایمنی ذاتی) و GB/T 3836.15 (شرایط نصب) است . برای تایید شده است ، که معمولاً توسط نهادهای آزمایشی شناخته شده مانند NEPSI (مرکز نظارت و بازرسی ملی برای حفاظت از انفجار و تست نظارت و ایمنی تست Ex ia IIC T4 Ga (ایمنی ذاتی، منطقه 0/1) و Ex ec IIC Gc (ایمنی افزایش یافته، منطقه 2) تحت سیستم صدور گواهینامه چینی ) صادر می شود CST . محصولات الکتریکی محافظت شده در برابر انفجار) . نوع -CN همچنین با الزامات China RoHS و China EMC مطابقت دارد و آن را به یک راه حل کاملاً سازگار برای بازار محلی تبدیل می کند.
پارامترهای موجودیت برای 330400-01-CN برای برآوردن الزامات ایمنی ذاتی چین تعریف شدهاند و معمولاً معادل نوع بینالمللی -05 هستند: Ui = 28 V، Ii = 150 mA، Pi = 0.84 W، Ci = 10.8 nF، Licert = 0 μH . این پارامترها سازگاری با موانع و ایزولاتورهای ایمنی ذاتی مورد تایید چین را تضمین می کند. محدوده دمای عملیاتی وسیع سنسور (-55 درجه سانتیگراد تا +121 درجه سانتیگراد) و رتبه IP68 عملکرد قابل اعتماد را در شرایط آب و هوایی متنوع در سراسر چین، از سرمای شمال شرقی تا گرمای جنوب تضمین می کند.
مزیت کلیدی نوع -CN صدور گواهینامه محلی است - نیاز به صدور گواهی مجدد پرهزینه و وقت گیر یا پذیرش تاییدیه های بین المللی توسط مقامات چینی را از بین می برد. این امر اجرای پروژه را ساده می کند و ریسک نظارتی را کاهش می دهد. برای شرکتهای چند ملیتی که در چین فعالیت میکنند، 330400-01-CN مسیر مستقیمی را برای انطباق با استانداردهای محلی فراهم میکند و در عین حال عملکرد اندازهگیری با کیفیت بالا را مانند سریهای 330400 که در سطح جهانی شناخته شده است، حفظ میکند.
مقایسه دقیق با سایر تنظیمات - تمرکز بازار چین
برای کمک به انتخاب مناسب برای تاسیسات چینی، جدول زیر 330400-01-CN را با جایگزین های اصلی آن مقایسه می کند: 330400-01-00 بدون گواهی (که در مناطق امن استفاده می شود)، گواهی بین المللی 330400-01-05 (که ممکن است بدون گواهینامه C اضافی در چین پذیرفته نشود) (330400-02-CN) در صورت موجود بودن. این مقایسه مزایای منحصر به فرد گزینه -CN را برای بازار چین برجسته می کند.
راهنمای انتخاب - تفاوت های کلیدی برای چین
ویژگی / گزینه |
330400-01-CN |
330400-01-00 |
330400-01-05 |
330400-02-CN (فرضی) |
موضوع نصب |
گل میخ انتگرال 28-¼ UNF |
¼-28 UNF |
¼-28 UNF |
M8 x 1 (در صورت موجود بودن) |
گواهینامه اولیه |
چینی GB/T 3836 (Ex ia IIC T4، Ex ec IIC) |
هیچ کدام |
ATEX/IECEx/CSA (بین المللی) |
چینی GB/T 3836 (در صورت موجود بودن) |
پذیرش در چین |
کامل (تأیید شده توسط NEPSI/CQST) |
محدود (فقط مناطق امن) |
ممکن است نیاز به گواهی مجدد داشته باشد |
کامل (در صورت موجود بودن) |
مناسب بودن مناطق خطرناک |
بله (منطقه 0/1/2 به ازای هر ایستگاه چینی) |
خیر |
بله (اما ممکن است به صورت محلی شناسایی نشود) |
بله |
حساسیت |
100 میلی ولت بر گرم |
100 میلی ولت بر گرم |
100 میلی ولت بر گرم |
100 میلی ولت بر گرم |
محدوده شتاب |
اوج 50 گرم |
اوج 50 گرم |
اوج 50 گرم |
اوج 50 گرم |
خطی دامنه |
± 1٪ تا 50 گرم |
± 1٪ تا 50 گرم |
± 1٪ تا 50 گرم |
± 1٪ تا 50 گرم |
پهنای باند نویز کف |
0.004 گرم rms |
0.004 گرم rms |
0.004 گرم rms |
0.004 گرم rms |
حساسیت کرنش پایه (سری G) |
0.005 گرم بر متر کرنش |
0.005 گرم بر متر کرنش |
0.005 گرم بر متر کرنش |
0.005 گرم بر متر کرنش |
حساسیت کرنش پایه (غیر-G) |
0.100 گرم در متر کرنش (بدون پایه)؛ 0.0005 گرم بر متر کرنش (با پایه) |
همان |
همان |
همان |
پارامترهای موجودیت |
Ui=28V، Ii=150mA، Pi=0.84W، Ci=10.8nF (معمولی) |
N/A |
همان CN |
همان (در صورت تایید) |
برنامه معمولی |
مناطق خطرناک چینی (پالایشگاه ها، شیمیایی، نیرو) با نخ NA |
مناطق امن با نخ NA |
مناطق خطرناک بین المللی (ممکن است در چین پذیرفته نشود) |
مناطق خطرناک چینی با نخ متریک (در صورت ارائه) |
گواهینامه ها |
GB/T 3836، China RoHS، China EMC |
فقط FCC، EMC، RoHS |
ATEX، IECEx، CSA، ABS |
GB/T 3836 (در صورت موجود بودن) |
شماره قطعه سفارش |
330400-01-CN |
330400-01-00 |
330400-01-05 |
330400-02-CN (استاندارد نیست، با کارخانه مشورت کنید) |
330400-01 -CN است . تنها شتابسنج استاندارد 28-¼ UNF با گواهینامه کامل مناطق خطرناک چینی در سری 330400 برای پروژههای چین، این انتخاب ترجیحی برای اطمینان از انطباق یکپارچه مقررات است. اگر نخ متریک (M8) مورد نیاز است، ممکن است سفارش سفارشی (330400-02-CN) امکان پذیر باشد - برای در دسترس بودن با Bently Nevada مشورت کنید.
ویژگی های سخت افزار - ویژه 330400-01-CN
ابعاد فیزیکی و نصب
موضوع : ¼-28 گل میخ انتگرال UNF (مرد). این رزوه استاندارد با بسیاری از پایه های نصب، آداپتورها و ناودانی های موجود در ماشین آلات چینی و بین المللی سازگار است.
ارتفاع : 59 میلی متر (2.3 اینچ) با گل میخ.
قطر : 23 میلی متر (0.93 اینچ).
وزن : 99 گرم (3.5 اونس) معمولی (بدون کابل).
پایان سطح نصب : 32 µin rms یا بهتر توصیه می شود.
گشتاور نصب : 4.1 N·m (3.0 ft·lb). برای اطمینان از نصب صحیح از آچار گشتاور استفاده کنید.
اتصال دهنده و کابل کشی برای مناطق خطرناک چین
رابط : مخزن 3 پین MIL-C-5015 (فولاد ضد زنگ 316L). این کانکتور با گزینه های کابلی مشابه با سایر انواع 330400 سازگار است.
کابل های سازگار (باید با الزامات پارامتر کابل چینی مطابقت داشته باشد):
130539: 18 AWG، محافظ 3 هادی، با چکمه الاستومر فلوئوروسیلیکون.
169253: 22 AWG، 3 هادی محافظ.
167103: 22 AWG، کابل زرهی.
حداکثر طول کابل : 305 متر (1000 فوت) – اما باید براساس استانداردهای چینی، بر اساس ظرفیت و اندوکتانس کابل کاهش یابد تا در محدوده مانع باقی بماند.
اتصال دهنده جفت : 00531080 برای مجموعه کابل های سفارشی.
مشخصات محیطی و الکتریکی
توان : -24 ولت dc ± 0.5 ولت، جریان بایاس اسمی 2 میلی آمپر.
ولتاژ بایاس خروجی : -8.5 ولت dc ± 0.5 ولت.
اتصال به زمین : مورد جدا شده - برای جلوگیری از حلقه های زمین در تاسیسات خطرناک ضروری است.
دمای عملیاتی/ذخیره سازی : -55 درجه سانتیگراد تا +121 درجه سانتیگراد (67- درجه فارنهایت تا +250 درجه فارنهایت).
بقای شوک : حداکثر 5000 گرم.
رطوبت : 100٪ متراکم (به صورت هرمتیک مهر و موم شده).
رتبه IP : IP68 (فقط حسگر).
حساسیت میدان مغناطیسی : کمتر از 225 میلی گرم بر گاوس در 50 گاوس، 50 تا 60 هرتز.
حساسیت کرنش پایه
برای شمارههای سریالی که با 'G' شروع میشوند (تولید جدیدتر): 0.005 g/mstrain - بدون نیاز به پایه نصب.
برای شمارههای سریال که با 'G' شروع نمیشوند (واحدهای قدیمیتر): 0.100 g/mstrain بدون پایه، اما 0.0005 g/mstrain کاهش مییابد با استفاده از Mounting Base (آداپتور API) 37439-01 (¼-28 تا ¼-28) به . این لوازم جانبی مخصوصاً برای نصب در چین که سنسورهای قدیمیتر ممکن است هنوز در خدمت باشند مفید است.
انطباق با منطقه خطرناک چین - مشروح برای 330400-01-CN
330400-01-CN مطابق با استانداردهای ملی چین برای جوهای انفجاری تأیید شده است. در حالی که علامت گذاری دقیق ممکن است بسته به نهاد صادر کننده (NEPSI یا CQST) متفاوت باشد، تأیید معمولی شامل موارد زیر است:
Ex ia IIC T4 Ga - ذاتاً برای منطقه 0 (حضور مداوم گاز انفجاری) و منطقه 1، مناسب برای گروه گاز IIC (هیدروژن، استیلن) و کلاس دمایی T4 (≤135 درجه سانتیگراد دمای سطح) ایمن است.
Ex ec IIC Gc - افزایش ایمنی برای منطقه 2.
IP68 - ضد گرد و غبار و ضد آب، به ازای هر GB/T 4208.
پارامترهای نهاد (مشروط به گواهی نهایی؛ مقادیر معمول):
پارامتر |
ارزش |
رابط کاربری (حداکثر ولتاژ ورودی) |
28 V |
II (حداکثر جریان ورودی) |
150 میلی آمپر |
Pi (حداکثر توان ورودی) |
0.84 وات |
Ci (ظرفیت داخلی) |
10.8 nF |
لی (القایی داخلی) |
0 μH |
شرایط استفاده ایمن (در هر GB/T 3836):
سنسور باید به یک دستگاه ذاتاً ایمن مرتبط متصل شود که پارامترهای موجودیت را برآورده می کند و مطابق با استانداردهای چینی تأیید شده است.
پارامترهای کابل (خازن، اندوکتانس) باید در محدوده تعیین شده توسط سازنده مانع و گواهی چینی باشد.
دمای محیط کارکرد: -55 درجه سانتی گراد ≤ تامب ≤ +121 درجه سانتی گراد.
کانکتور جفت باید حداقل حفاظت از ورود IP54 را مطابق با GB/T 3836.15 ارائه دهد.
حفاظت گذرا باید در سطحی تنظیم شود که بیش از 140٪ حداکثر ولتاژ نامی در پایانه های تغذیه نباشد.
بهترین روشهای نصب برای 330400-01-CN در مناطق خطرناک چین
سد ایمنی ذاتی – همیشه سنسور را از طریق یک مانع ایمنی ذاتی دارای گواهی چینی وصل کنید که ولتاژ، جریان و توان را به پارامترهای موجود محدود می کند. اطمینان حاصل کنید که پارامترهای خروجی مانع (Uo، Io، Po) از Ui، Ii و Pi تجاوز نکند. از موانع مطابق با GB/T 3836.4 استفاده کنید.
انتخاب کابل و مسیریابی – از کابل هایی با ظرفیت خازنی و اندوکتانس کم استفاده کنید تا در کل پارامترهای کابل مجاز باقی بمانید. Ci (10.8 nF) و Li (0 μH) سنسور باید به پارامترهای کابل اضافه شود. مجموع نباید از محدودیت های مانع تجاوز کند. برای دورهای طولانی، از 18 AWG (130539) برای کاهش افت ولتاژ استفاده کنید. طبق کدهای الکتریکی چینی، کابل ها باید در مجرا هدایت شوند یا از آسیب مکانیکی محافظت شوند.
اتصال به زمین – کیس جدا شده است، بنابراین برای بدنه حسگر به زمین نیازی نیست. با این حال، محافظ کابل باید در انتهای منبع تغذیه (معمولاً مانع) به زمین متصل شود تا نویز به حداقل برسد. برای اطمینان از ایمنی و یکپارچگی سیگنال، از شیوه های اتصال زمین چینی (GB/T 50065) پیروی کنید.
آب بندی کانکتور - در مناطق خطرناک، اطمینان حاصل کنید که کانکتور 3 پین MIL به درستی جفت و آب بندی شده است (IP54 یا بهتر) همانطور که GB/T 3836.15 نیاز است. از غده های کابل مناسب و ترکیبات آب بندی که برای استفاده در چین گواهی شده اند استفاده کنید.
آماده سازی سطح نصب - سطح نصب را تمیز کرده و تا 32 میکرون rms یا بهتر بپوشانید. در صورت لزوم از ترکیب ضد گرفتگی استفاده کنید و گل میخ را تا 4.1 N·m (3.0 ft·lb) بچرخانید. از بدنه اتصال برای اعمال گشتاور استفاده نکنید.
حساسیت کرنش پایه - اگر شماره سریال سنسور با 'G' شروع نمی شود، پایه نصب (37439-01) را برای کاهش حساسیت کرنش نصب کنید. اطمینان حاصل کنید که پایه به درستی در هر رویه سایت دارای گشتاور و زمین است.
حفاظت از محیط زیست – اگرچه سنسور دارای IP68 است، پایانه کابل و کانکتورها به حفاظت اضافی (چکمه های آب پاش، مجرا، و غیره) برای مکان های بیرونی یا مرطوب در آب و هوای متنوع چین نیاز دارند.
مقایسه با سایر گزینه های متمرکز بر چین - چه زمانی 330400-01-CN را انتخاب کنیم؟
در مقابل 330400-01-00 - -00 هیچ تاییدیه منطقه خطرناکی ندارد. برای هر نصب چینی در یک منطقه طبقه بندی شده (منطقه 0، 1 یا 2)، -CN اجباری است. استفاده از -00 در یک منطقه خطرناک مقررات ایمنی چین را نقض می کند و می تواند منجر به جریمه یا تعطیلی شود.
در مقابل 330400-01-05 - -05 دارای گواهینامه های ATEX/IECEx/CSA است که ممکن است بدون آزمایش و تأیید اضافی توسط مقامات چینی مستقیماً پذیرفته نشود. نوع -CN از قبل با استانداردهای چینی (GB/T 3836) تأیید شده است، که باعث صرفه جویی در زمان و هزینه در صدور گواهینامه پروژه می شود. برای پروژههای چندملیتی که تأییدیههای بینالمللی نیز مورد نیاز است، -05 ممکن است مناسب باشد، اما برای تأسیسات چینی صرفاً داخلی، -CN انتخاب ایمنتر و سریعتر است.

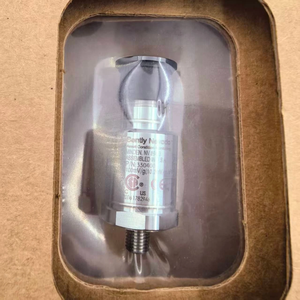

در مقابل 330400-02-CN (در صورت موجود بودن) - -CN همچنین ممکن است با یک رشته M8 x 1 (330400-02-CN) برای نصب های متریک ارائه شود. اگر ماشین آلات شما از این رشته استفاده می کند -01-CN (¼-28) را انتخاب کنید. اگر سوراخ های M8 دارید، نسخه متریک را انتخاب کنید. توجه داشته باشید که -01-CN پیشنهاد استاندارد است. -02-CN یک سفارش سفارشی خواهد بود.
هنگام سفارش 330400-01-CN، از شماره قطعه کامل دقیقاً مطابق شکل استفاده کنید:
330400 – مدل پایه (شتاب سنج، 50 گرم، 100 میلی ولت بر گرم)
-01 – نخ نصب: گل میخ انتگرال ¼-28 UNF
-CN - گواهینامه: تاییدیه های مناطق خطرناک چین (GB/T 3836)
کابل ها و لوازم جانبی سازگار برای مناطق خطرناک چین
شماره قطعه |
توضیحات |
130539-xx |
18 کابل AWG با بوت فلوئوروسیلیکون، دوشاخه 3 سوکت، شاخه های ترمینال. xx = طول بر حسب فوت (افزایش استاندارد؛ حداکثر 99 فوت). |
169253-xx |
22 کابل AWG بدون بوت. |
167103-xx |
22 کابل زرهی AWG (حداقل 3 فوت، حداکثر 99 فوت). |
00531080 |
اتصال جفت برای مونتاژ کابل سفارشی. |
37439-01 |
پایه نصب، ¼-28 تا ¼-28 (کرنش پایه را برای سنسورهای قدیمی کاهش می دهد). |
43217 |
کیت نصب (برای فضاهای محدود). |
127088 |
راهنمای کاربر. |
مهم : هنگام سفارش کابل برای مناطق خطرناک در چین، مطمئن شوید که برای استفاده با مانع تایید شده مناسب هستند و با الزامات پارامتر کابل GB/T 3836 مطابقت دارند. برای محاسبات طول کابل با مستندات سازنده مانع مشورت کنید.
گواهینامه ها و انطباق - یادداشت ویژه برای چین
330400-01-CN دارای گواهینامه GB/T 3836.1 (شرایط عمومی)، GB/T 3836.4 (ایمنی ذاتی) و GB/T 3836.15 (شرایط نصب) است . همچنین با مطابقت دارد . China RoHS (SJ/T 11364) و China EMC (GB/T 18268.1) برای دریافت جدیدترین گواهیهای تأیید (شامل بدنه صادرکننده خاص و علامتگذاری)، به دفتر Bently نوادا چین یا راهنمای مرجع سریع تأییدیهها (108M1756) مراجعه کنید. همیشه تأیید کنید که گواهینامه برای طبقه بندی مناطق خطرناک خاص و کلاس درجه حرارت شما معتبر است.
گارانتی و پشتیبانی
Bently Nevada 330400-01-CN تحت گارانتی استاندارد سازنده قرار دارد. برای پشتیبانی فنی، کمک برنامه، یا کمک در مورد اسناد گواهینامه چینی، با نماینده محلی Bently Nevada در چین تماس بگیرید یا به کتابخانه رسانه Bently Nevada در آدرس زیر دسترسی داشته باشید. bntechsupport.com . Bently Nevada یک حضور محلی قوی در چین برای پشتیبانی از مشتریان با نظرسنجی های سایت، راهنمایی نصب و انطباق با مقررات دارد.
