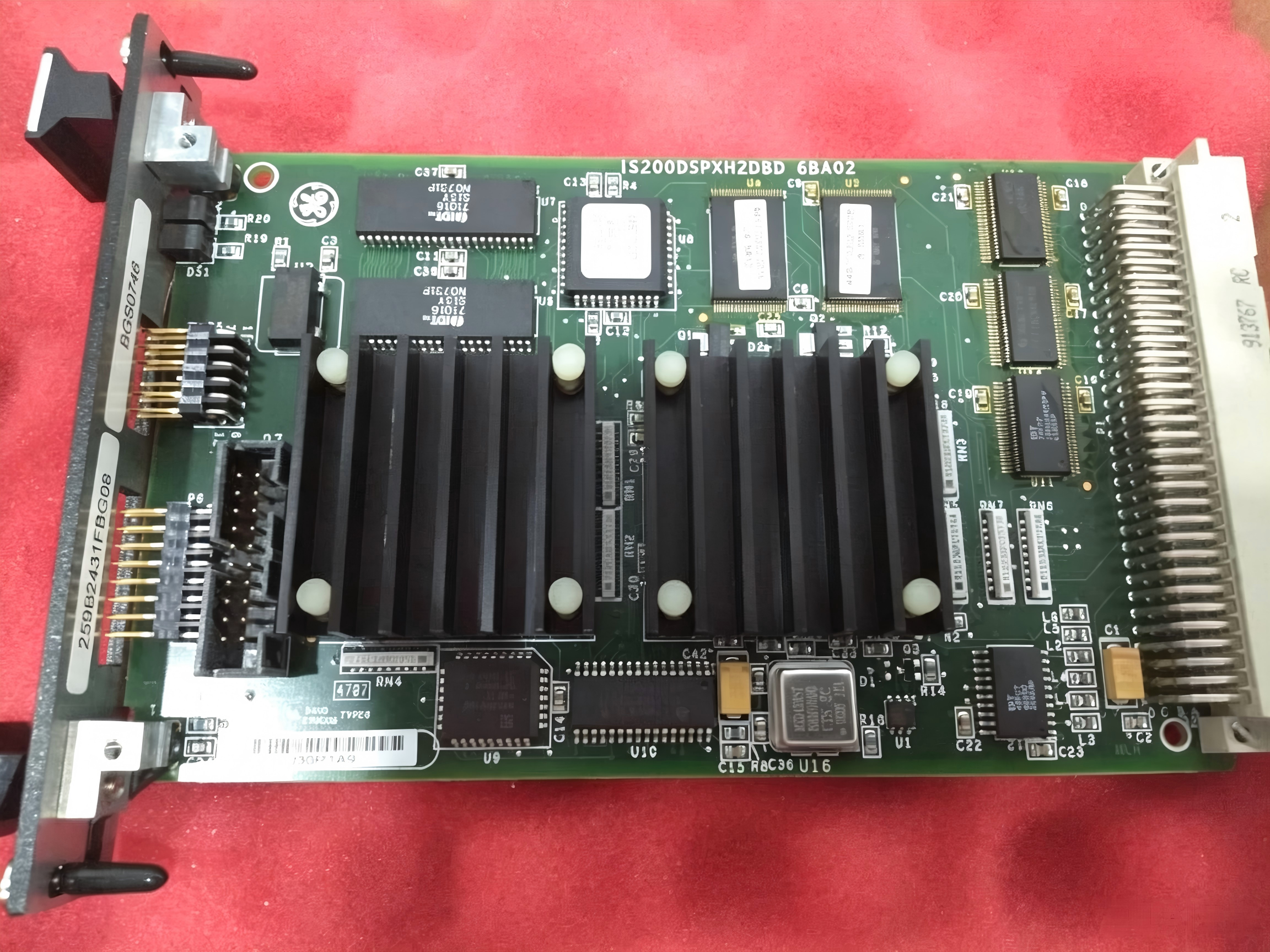

La placa de control del procesador de señal digital GE IS200DSPXH2DBD representa una solución de controlador primario sofisticada y de alto rendimiento diseñada por General Electric para aplicaciones de control industrial exigentes. Este tablero de control avanzado sirve como piedra angular de los variadores Innovation Series™ y proporciona funciones integrales de regulador de motor y puente junto con capacidades de control de compuerta. Además, la placa de control del procesador de señal digital IS200DSPXH2DBD destaca en aplicaciones de control de campo de generador dentro de los sistemas de control de excitación EX2100™, lo que demuestra una notable versatilidad en múltiples dominios industriales.

La placa de control del procesador de señal digital IS200DSPXH2DBD integra un potente procesador de señal digital de alto rendimiento con componentes de memoria estándar y lógica de circuito integrado personalizada y específica de la aplicación, lo que ofrece capacidades de procesamiento y funcionalidad de interfaz excepcionales. Esta introducción de producto proporciona especificaciones técnicas completas, descripciones funcionales y pautas operativas para la placa de control del procesador de señal digital IS200DSPXH2DBD, y sirve como referencia esencial para ingenieros, técnicos y especialistas en adquisiciones involucrados en sistemas de control y automatización industrial.

La placa de control del procesador de señal digital IS200DSPXH2DBD está fabricada con los más altos estándares de calidad y presenta un revestimiento conformal para una mayor protección contra los contaminantes ambientales y la humedad. Esta variante de la plataforma DSPX incorpora la configuración H2DBD, que incluye características de hardware especializadas y firmware optimizado para aplicaciones de control de excitación y accionamiento. El diseño robusto de la placa y su completo conjunto de características la convierten en una opción ideal para aplicaciones de infraestructura crítica donde la confiabilidad y el rendimiento son primordiales.

Arquitectura funcional

La placa de control del procesador de señal digital IS200DSPXH2DBD implementa una arquitectura funcional sofisticada centrada en su núcleo de procesador de señal digital. La placa proporciona funciones integrales de lógica, procesamiento e interfaz que permiten un control preciso de los sistemas de energía industriales. El diseño arquitectónico incorpora múltiples subsistemas especializados que trabajan en conjunto para ofrecer una precisión de control y una capacidad de respuesta del sistema excepcionales.

En el corazón de la placa de control del procesador de señal digital IS200DSPXH2DBD se encuentra un procesador de señal digital de alto rendimiento que funciona a 60 MHz y proporciona una potencia computacional sustancial para algoritmos de control en tiempo real. El DSP ejecuta rutinas de control complejas que incluyen regulación derivativa proporcional-integral, generación de modulación de ancho de pulso y algoritmos avanzados de control vectorial esenciales para aplicaciones modernas de control de motores y generadores. La arquitectura de procesamiento admite cuatro interrupciones externas durante el funcionamiento normal: detección de desbordamiento de pila, sincronización de pulsos de carga de bucle interno y dos canales de entrada configurables que brindan flexibilidad para diversos requisitos de aplicaciones.

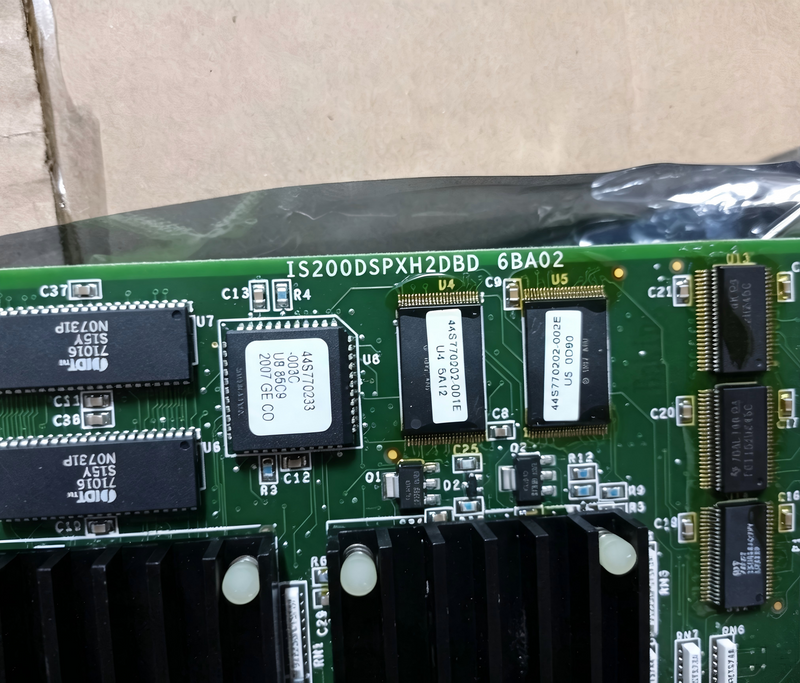

El subsistema de memoria de la placa de control del procesador de señal digital IS200DSPXH2DBD incorpora múltiples tecnologías de memoria para admitir diferentes requisitos operativos. La memoria FLASH proporciona almacenamiento para imágenes de arranque de DSP, ejecución de código de aplicación y almacenamiento de elementos configurables junto con registros del historial del sistema. La memoria de acceso aleatorio admite el almacenamiento de datos y la ejecución de código durante el funcionamiento normal. La memoria de acceso aleatorio no volátil preserva los datos de configuración críticos durante los ciclos de energía, mientras que la memoria adicional almacena información de identificación de revisión de la placa esencial para el mantenimiento del sistema y la planificación de actualizaciones.

La placa de control del procesador de señal digital IS200DSPXH2DBD implementa funciones lógicas personalizadas a través de conjuntos de puertas programables en campo y circuitos integrados específicos de la aplicación. La mayoría de las funciones especializadas y de soporte se consolidan dentro de un solo ASIC, que integra numerosas funciones de interfaz y control para minimizar el número de componentes y mejorar la confiabilidad del sistema. Este ASIC proporciona interfaces seriales, sincronización de pulsos de carga, funcionalidad de temporizador de vigilancia y varias capacidades de administración de E/S.

Características de hardware estándar

La placa de control del procesador de señal digital IS200DSPXH2DBD incorpora una amplia gama de características de hardware estándar diseñadas para admitir diversas aplicaciones de control. El procesador de señal digital de la placa funciona a 60 MHz, lo que proporciona un ancho de banda de procesamiento sustancial para algoritmos de control exigentes en tiempo real. Durante el funcionamiento normal se proporcionan cuatro interrupciones externas para admitir diversos eventos del sistema y requisitos de sincronización.

La configuración de memoria de la placa de control del procesador de señal digital IS200DSPXH2DBD incluye memoria FLASH para imágenes de arranque y ejecución de código, RAM para almacenamiento de datos y operaciones en tiempo de ejecución, NVRAM para retención persistente de datos y memoria adicional para identificación de placa. Esta arquitectura de memoria integral garantiza un funcionamiento confiable en diversas condiciones y admite algoritmos de control sofisticados que requieren capacidades sustanciales de almacenamiento y recuperación de datos.

La placa de control del procesador de señal digital IS200DSPXH2DBD incluye dos LED en su panel frontal para indicación visual del estado. El LED rojo de FALLA indica condiciones de falla o estados de reinicio, mientras que el LED verde de ESTADO proporciona información sobre el estado operativo. Estos indicadores permiten una evaluación de diagnóstico rápida del estado de la placa sin necesidad de equipos de prueba externos.

Funciones de hardware especializadas

La placa de control del procesador de señal digital IS200DSPXH2DBD proporciona numerosas funciones de hardware especializadas a través de su ASIC personalizado y sus circuitos de soporte. Un registro de identificación de revisión legible por el DSP facilita la gestión de la configuración del software y la integración del sistema. Se proporcionan cuatro interfaces seriales a través del conector de placa posterior P1, que admiten varios protocolos de comunicación y requisitos de integración del sistema.

Dos interfaces ISBus™ de cinco Mb/s pueden funcionar en modo maestro o esclavo, lo que proporciona opciones flexibles de integración del sistema. Una interfaz TTL asíncrona admite la conexión a herramientas de configuración basadas en PC a través de señales de datos RX, TX y TXEN/RTS. Una interfaz TTL asíncrona adicional se conecta a las placas programadoras, lo que facilita las actualizaciones de firmware y la configuración del sistema. La placa de control del procesador de señal digital IS200DSPXH2DBD también incluye un puerto emulador DSP que proporciona capacidades de interfaz de escaneo similares a JTAG, lo que permite funciones de emulación y programación FLASH.

La sincronización de señales de pulso de carga representa una función especializada crítica de la placa de control del procesador de señal digital IS200DSPXH2DBD. La señal de pulso de carga del bucle interno captura valores de E/S, incluidos voltajes de puente, motor y generador, VCO de corriente, contadores de tacómetro y entradas discretas. Esta señal también sincroniza canales ISBus, software y salidas de control con puentes. Una señal de pulso de carga del bucle de aplicación opera en submúltiplos o múltiplos del pulso de carga del bucle interno, capturando valores de otros VCO de aplicación y lecturas de tacómetro opcionales. Un registro de seis bits facilita la sincronización del firmware incrementando cada pulso de carga del bucle interno y restableciéndose en cada pulso de carga del bucle de aplicación.

La detección de desbordamiento de pila se implementa tanto para las pilas en primer plano como en segundo plano, lo que mejora la confiabilidad del sistema. Se genera una interrupción INT0 si alguna de las pilas se desborda y se genera un restablecimiento completo si ambas pilas se desbordan simultáneamente. Un registro de configuración permite desactivar la función de restablecimiento de desbordamiento de pila cuando sea necesario con fines de diagnóstico o desarrollo.

El temporizador de vigilancia de la placa de control del procesador de señal digital IS200DSPXH2DBD es habilitado y alternado periódicamente por el DSP con un intervalo de alternancia configurable. El tiempo de espera del temporizador de vigilancia genera un restablecimiento completo, proporcionando capacidades esenciales de monitoreo y recuperación del sistema. Un temporizador de funcionamiento libre de 24 bits sirve como referencia para diversas funciones sensibles al tiempo.

Procesamiento de entrada de aplicaciones

La placa de control del procesador de señal digital IS200DSPXH2DBD cuenta con cinco entradas de aplicación de pares HIFI diferenciales que admiten múltiples opciones de configuración. Estas entradas pueden funcionar como dos interfaces de tacómetro incremental en cuadratura, cada una con capacidad de marcador. Las señales controlan dos contadores ascendentes y descendentes de 16 bits que mantienen su estado actual cuando las entradas están al mismo nivel y cambian de estado cuando las entradas son diferencialmente opuestas. Un temporizador de cinco MHz se reinicia con cada incremento o decremento del contador, y un registro de estado registra la dirección del último conteo.

Los registros de captura asociados con cada contador se pueden configurar para capturar valores en el pulso de carga del bucle interno o en la ocurrencia del pulso de carga del bucle de aplicación. Las cinco entradas HIFI diferenciales pueden servir alternativamente como contadores VCO de capa de aplicación o interfaces de tacómetro de un solo canal. Como contadores VCO, cinco contadores de 16 bits se incrementan en entradas filtradas y decodificadas diferencialmente, con valores capturados en registros legibles por el DSP tras el pulso de carga del bucle de aplicación. Las entradas también pueden funcionar como hasta diez entradas discretas, cada una filtrada durante tres ciclos de reloj del sistema y legibles directamente por el DSP en un búfer.

Seis entradas del backplane se filtran digitalmente y se proporcionan a los contadores VCO. Estos contadores de 16 bits cuentan con registros de captura bloqueados por el pulso de carga del bucle interno y legibles por el DSP. Las entradas se originan en tarjetas de E/S específicas de la tecnología, como tarjetas de interfaz de puente o de interfaz de excitador, lo que permite una integración y supervisión integrales del sistema.

Capacidades de salida

La placa de control del procesador de señal digital IS200DSPXH2DBD proporciona dos salidas PWM que funcionan a una frecuencia fija de 24 kHz con una resolución de 10 bits cada una. Estas salidas ocupan un registro de 20 bits y pueden controlar medidores de instrumentación u otros dispositivos de salida que requieren señales de control analógicas precisas. Las salidas PWM brindan flexibilidad para varias funciones de control auxiliar, ampliando la versatilidad de las aplicaciones de la placa.

Una E/S de placa de expansión SYNC OUT proporciona funciones de sincronización en la capa de placa BIC, lo que permite la operación coordinada en múltiples placas de control. Varias señales de salida, incluidas salidas de impulsos de carga, señales de interfaz de teclado y señales de interfaz de herramientas, amplían las opciones de conectividad de la placa. La salida de desactivación BIC proporciona capacidad de control de energía durante el inicio del sistema, mejorando la confiabilidad del sistema y protegiendo el equipo conectado.

Arquitectura de firmware integrada

La placa de control del procesador de señal digital IS200DSPXH2DBD almacena el firmware integrado en la memoria FLASH, organizado en tres tipos principales. El cargador de arranque controla la secuencia de encendido y realiza funciones de inicialización esenciales. Este componente crítico no debe recargarse en el campo en circunstancias normales, ya que proporciona capacidades fundamentales de inicio del sistema.

El código de aplicación define las funciones de control específicas para la implementación del producto excitador o variador. Este código se carga a través del puerto de herramientas en el excitador, lo que permite la configuración de campo y las actualizaciones cuando sea necesario. Los parámetros de configuración se cargan usando la caja de herramientas, con los parámetros del excitador transmitidos a través de Unit Data Highway y los parámetros del variador cargados a través de puertos seriales, ISBus o Ethernet a la capa de control de aplicaciones cuando corresponde.

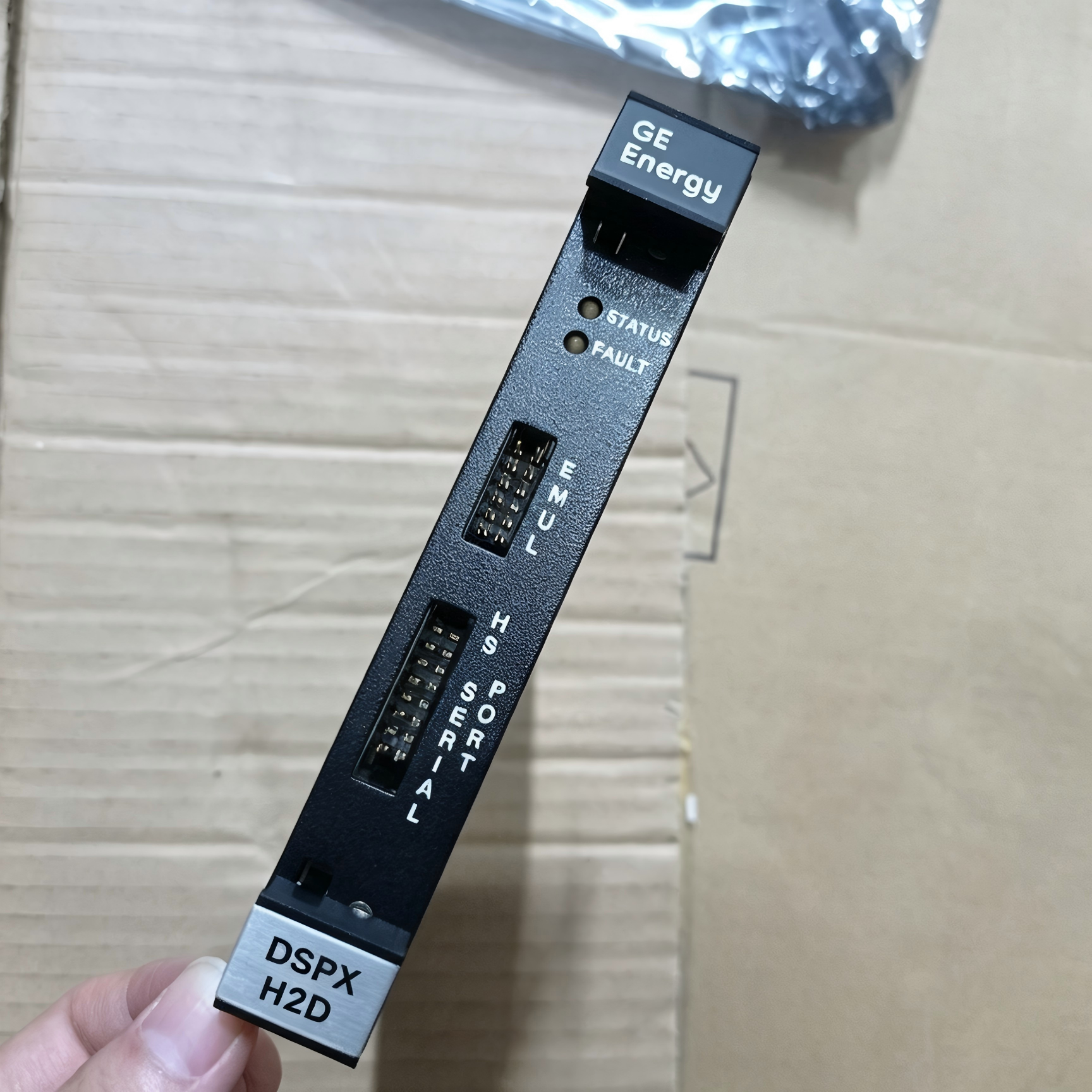

Luces indicadoras y diagnóstico

La placa de control del procesador de señal digital IS200DSPXH2DBD incluye indicadores de diagnóstico integrales que facilitan la evaluación y resolución de problemas rápidas del sistema. Los dos LED del panel frontal brindan información esencial sobre el estado operativo visible para los operadores y el personal de mantenimiento.

El LED rojo de FALLA sirve como indicador de falla principal, impulsado directamente por el procesador de señal digital. Cuando está iluminado o parpadeando, el LED FALLA indica que ha ocurrido una condición de falla o que el sistema está en estado de reinicio. El LED permanece apagado cuando no hay fallas presentes, lo que proporciona una confirmación visual clara del funcionamiento normal. Este indicador de diagnóstico simple pero efectivo permite una rápida detección de fallas sin equipo de prueba especializado.

El LED de ESTADO verde proporciona monitoreo del estado operativo. El LED parpadea durante el funcionamiento normal, lo que indica la ejecución del control activo. Cuando el LED de ESTADO está iluminado continuamente, el sistema está detenido pero operativo. El LED se apaga durante condiciones de falla o estados de reinicio, proporcionando una indicación visual inmediata de condiciones anormales. Junto con el LED de FALLA, el LED de ESTADO permite a los operadores evaluar el estado del sistema de un vistazo.

Conectores e interfaces de E/S

La placa de control del procesador de señal digital IS200DSPXH2DBD cuenta con tres conectores de E/S principales que brindan conectividad integral del sistema. El conector del backplane P1 sirve como interfaz principal del sistema y proporciona conexiones de señal de control, datos y alimentación. El puerto del emulador P5 DSP proporciona una interfaz con el puerto del emulador TI y admite actividades de desarrollo, depuración y programación FLASH. El puerto del monitor de ingeniería P6 se ​​conecta al puerto serie síncrono DSP en niveles TTL, proporcionando conexión a terminales para uso de ingeniería de GE.

El conector P1 proporciona un espacio de direcciones de bus de proceso mapeado en memoria con cuatro señales de selección de chip que admiten interfaces para puentear y E/S del cliente. Este conector incluye controles individuales para una interfaz serial UART estándar para placas de programación y herramientas de configuración, además de dos interfaces seriales patentadas ISBus adicionales para la capa de control de aplicaciones o funciones de expansión local. El completo conjunto de señales incluye bus de datos, bus de direcciones, señales de control, entradas VCO, canales seriales ISBus y varias señales de E/S especializadas.

El puerto del emulador P5 ubicado en el panel frontal de la placa proporciona capacidades de interfaz de escaneo similares a JTAG, lo que permite funciones de emulación y programación FLASH. Este puerto admite actividades de desarrollo y depuración esenciales para la integración y el mantenimiento del sistema. El puerto del monitor de ingeniería P6 proporciona acceso al puerto serie síncrono DSP solo para uso de ingeniería, que normalmente se emplea durante el desarrollo y las pruebas del sistema.

Especificaciones de la fuente de alimentación

La placa de control del procesador de señal digital IS200DSPXH2DBD recibe su entrada de fuente de alimentación de +5 V a través del conector del panel posterior P1. La especificación de la fuente de alimentación requiere +5 V con una tolerancia de -2% a +5%, lo que garantiza un funcionamiento estable en varias configuraciones del sistema. La placa distribuye energía a sus diversos subsistemas mientras mantiene el aislamiento entre los dominios de energía digital y analógico para un rendimiento óptimo.

Los retornos de la fuente de alimentación se proporcionan a través de pines DCOM para circuitos digitales y pines ACOM para circuitos analógicos. Esta separación minimiza el acoplamiento de ruido entre las secciones digitales y analógicas, mejorando la exactitud de la medición y la precisión del control. La arquitectura de la fuente de alimentación admite las capacidades integrales de E/S de la placa al tiempo que mantiene un funcionamiento confiable en entornos industriales.

Especificaciones físicas

La placa de control del procesador de señal digital IS200DSPXH2DBD se monta en un bastidor de placa estándar y se conecta al backplane a través de un conector DIN de 128 pines y 4 filas. En aplicaciones EX2100, la placa de control del procesador de señal digital IS200DSPXH2DBD se conecta a una placa EISB, y estas dos placas se pueden desmontar para procedimientos de reemplazo y mantenimiento.

El diseño físico de la placa incorpora pestañas eyectoras en la parte superior e inferior, lo que facilita los procedimientos de extracción e instalación. Los tornillos cautivos aseguran la placa en el bastidor, evitando que se desplace accidentalmente y al mismo tiempo permiten una extracción sencilla cuando sea necesario. El diseño del panel frontal proporciona acceso a los LED de estado, al puerto del emulador y al puerto del monitor de ingeniería.

Precauciones de manipulación e instalación

La placa de control del procesador de señal digital IS200DSPXH2DBD contiene componentes sensibles a la estática que requieren técnicas de manipulación adecuadas. Todas las placas deben almacenarse en bolsas o cajas antiestáticas cuando no estén instaladas. El personal que manipule tableros o componentes de tableros debe usar correas de conexión a tierra para evitar daños por descargas electrostáticas.

Para las aplicaciones de variadores de la serie Innovation, se debe apagar y verificar la alimentación antes de tocar la placa de control del procesador de señal digital IS200DSPXH2DBD o cualquier circuito conectado. Las conexiones de la placa nunca se deben quitar, insertar ni ajustar mientras el equipo recibe energía. Al retirar la placa del bastidor, se deben aflojar los tornillos, levantar las pestañas expulsoras y sacar la placa suavemente de la rejilla del autobús con ambas manos.

Para el reemplazo del control de excitación fuera de línea, se deben seguir procedimientos integrales de desenergización. Esto incluye verificar que los indicadores de alimentación de las fuentes de alimentación EPDM y EPSM estén apagados y que los LED de la placa de control del procesador de señal digital IS200DSPXH2DBD estén apagados. Los cables de fibra óptica deben desconectarse del panel frontal del EISB antes de retirar la placa.

Para sistemas de control de excitación redundantes que funcionan en línea, se aplican procedimientos especiales. La placa de control del procesador de señal digital IS200DSPXH2DBD fallida se puede reemplazar mientras el excitador continúa funcionando en el controlador restante. Se debe tener cuidado ya que otros controladores, fuentes de alimentación y tableros de terminales permanecen energizados y activos durante el procedimiento de reemplazo.

Identificación y configuración de la placa

La placa de control del procesador de señal digital IS200DSPXH2DBD se identifica por su número de pieza alfanumérico ubicado cerca del borde de la placa. El acrónimo funcional de la placa, DSPX, deriva de la designación de la placa de control del procesador de señal digital. La estructura del número de pieza sigue la convención de GE, donde 'H2' indica la configuración de hardware específica, 'D' indica revestimiento conforme para protección ambiental y el sufijo 'BD' indica opciones de placa específicas y configuración de firmware.

Existen varias variaciones de la placa DSPX, con la placa de control del procesador de señal digital IS200DSPXH2DBD configurada específicamente para aplicaciones que requieren protección de recubrimiento conforme. Al solicitar placas de repuesto o especificar sistemas, el número de pieza completo es esencial para garantizar la compatibilidad y la funcionalidad adecuada.

Información de garantía y pedidos

GE proporciona una cobertura de garantía integral para la placa de control del procesador de señal digital IS200DSPXH2DBD según los términos detallados en el folleto de Términos y condiciones de GE. Esta documentación describe los períodos de garantía, la cobertura de piezas y el soporte de servicio disponible para el producto. La información sobre la garantía se puede obtener en la oficina de ventas de GE más cercana o en el representante de ventas autorizado de GE.

Al solicitar la placa de control del procesador de señal digital IS200DSPXH2DBD, se debe incluir el número de pieza completo y la descripción. Para aplicaciones de variador o excitador, se debe proporcionar el número de serie y el número de lista de materiales del equipo asociado para garantizar la configuración y compatibilidad correctas. Las piezas que aún están en garantía se pueden obtener directamente de la fábrica, mientras que las renovaciones y repuestos se deben solicitar a través de la oficina de ventas o servicio de GE más cercana.

GE Energy garantiza la compatibilidad con versiones anteriores de las placas de reemplazo, aunque se pueden sustituir versiones posteriores según la disponibilidad y las mejoras de diseño. Todos los dígitos del número de pieza son importantes al pedir o reemplazar la placa de control del procesador de señal digital IS200DSPXH2DBD, ya que incluso las variaciones menores pueden afectar la funcionalidad y la compatibilidad.

Tabla de especificaciones del producto

Categoría de especificación

Parámetro

Valor

General

Nombre del producto

Placa de control del procesador de señal digital GE IS200DSPXH2DBD

Fabricante

Energía Eléctrica General

Descripción funcional

Controlador primario para puente y regulador de motor, funciones de compuerta, control de campo del generador

Aplicaciones

Variadores de la serie Innovation, control de excitación EX2100

Tipo de revestimiento

Recubrimiento conformal para protección ambiental (designado por 'D' en el número de pieza)

Procesador

Procesador de señal digital

Núcleo DSP de alto rendimiento

Frecuencia de funcionamiento

60MHz

Interrupciones externas

INT0 (desbordamiento de pila), INT1 (pulso de carga de bucle interno), INT2 e INT3 (entradas configurables)

Configuración de la memoria

Memoria FLASH

Imágenes de arranque DSP, ejecución de código, elementos configurables, registros del historial del sistema

RAM

Almacenamiento de datos y ejecución de código.

NVRAM

Almacenamiento de datos no volátil

Memoria adicional

Identificación de revisión del tablero

Hardware especializado

Funciones ASIC

Funciones lógicas personalizadas, interfaces seriales, sincronización de pulsos de carga, temporizador de vigilancia

FPGA

Matriz de puertas programables en campo para lógica personalizada

Registro de identificación de revisión

Legible por DSP para gestión de configuración

Interfaces serie

Interfaces ISBus

Dos canales de 5 Mb/s, funcionamiento maestro o esclavo

Interfaz de la herramienta de configuración

TTL asíncrono con señales RX, TX, TXEN/RTS

Interfaz de la placa del programador

TTL asíncrono con señales RX, TX, RTS

Puerto del emulador DSP

Interfaz de escaneo similar a JTAG

Puerto de monitoreo de ingeniería

Puerto serie síncrono a niveles TTL

Funciones de pulso de carga

Pulso de carga del circuito interno

Captura valores de E/S (voltajes, corrientes, VCO, tacómetros, entradas discretas), sincroniza ISBus, software y salidas de control.

Pulso de carga del bucle de aplicación

Captura VCO de aplicaciones y tacómetros opcionales

Registro de sincronización

Incrementos de registro de 6 bits en cada pulso de carga del bucle interno, se restablece en el pulso de carga del bucle de aplicación

Pila y perro guardián

Detección de desbordamiento de pila

Pila en primer plano (memoria interna) y pila en segundo plano (SRAM externa)

Restablecer desbordamiento de pila

Registro de activación/desactivación configurable

Temporizador de vigilancia

Habilitado y alternado periódicamente por DSP con intervalo configurable

Acción de tiempo de espera de vigilancia

Genera reinicio completo

Temporizador de funcionamiento libre

Temporizador de referencia de 24 bits

Entradas de aplicación

Entradas diferenciales HIFI

Cinco pares, múltiples opciones de configuración

Interfaz de tacómetro

Dos interfaces de tacómetro incremental en cuadratura con capacidad de marcador

Contadores arriba/abajo

Dos contadores de 16 bits

Minutero

El temporizador de 5 MHz se reinicia con la operación del contador.

Registro estatal

Registra la dirección del último conteo

Registros de captura

Configurado para captura de pulso de carga de bucle interno o bucle de aplicación

Contadores VCO

Cinco contadores de 16 bits para VCO de capa de aplicación

Entradas discretas

Hasta diez entradas, filtradas para 3 ciclos de reloj del sistema

Entradas del panel posterior

Entradas VCO

Seis entradas desde el backplane, filtrado digitalmente, contadores de 16 bits

Registros de captura

Enclavado por pulso de carga de bucle interno

Fuentes de entrada

Tarjetas de E/S específicas de la tecnología (BIC, tarjetas de interfaz de excitador)

Salidas

Salidas PWM

Dos salidas, frecuencia fija de 24 kHz, resolución de 10 bits cada una, registro de 20 bits

Aplicaciones

Conducir medidores de instrumentación u otras salidas.

SINCRONIZACIÓN

E/S de placa de expansión para sincronización de capa BIC

Salida de desactivación BIC

Le dice a BIC que apague la energía durante el encendido

Indicadores

LED DE FALLO DS1

Rojo, indicador de falla impulsado por DSP

Estados operativos del DS1

ON/intermitente: fallo o reset; APAGADO: no hay fallas presentes

LED DE ESTADO DS2

Verde, monitor de estado controlado por DSP

Estados operativos del DS2

Parpadeando: corriendo; ENCENDIDO: detenido; APAGADO: fallo o reinicio

Conectores

P1

Conector de panel posterior, DIN de 4 filas y 128 pines

P5

Puerto del emulador DSP, ubicado en el panel frontal

P6

Puerto de monitor de ingeniería, ubicado en el panel frontal

P7

Puerto de punto de prueba (solo para uso de prueba/desarrollo)

Fuente de alimentación

Voltaje de suministro

+5 V CC a través del conector P1

Tolerancia de voltaje

-2% a +5%

Retorno de la fuente de alimentación

DCOM (digital), ACOM (analógico)

Definiciones de señales: placa posterior de la fila A

Pin 1

P5 (suministro P5 a la placa DSPX)

Pines 2-3,5-10

D0-D28 (bits del bus de datos)

Pines 11,13-15

A0-A12 (bits del bus de direcciones)

clavija 16

OCS_BIC (selección de placa BIC)

Patilla 17

OCS_IO (selección de placa de E/S)

clavija 18

OCS_LAN (selección de LAN)

Patilla 19

OCS_SPR (selección de placa de repuesto)

Pin 21

RESET (señal de reinicio)

Patilla 23

HIFI_2P (Entrada diferencial 2 positiva)

clavija 24

HIFI_4P (Entrada diferencial 4 positiva)

Pin 25

HIFI_4N (Entrada diferencial 4 negativa)

clavija 26

VCO_1 (Puente VCO 1)

Pin 27

VCO_5 (Puente VCO 5)

clavija 29

GR2_TX (transmisión serie ISBus)

clavija 30

KYPD_TX (transmisión por teclado)

Pin 31

MTR1_PWM (salida 1 del medidor PWM)

Pines 4,12,20,28

DCOM (retorno de fuente de alimentación CC)

Definiciones de señales: plano posterior de la fila B

Pin 1

P5 (suministro P5 a la placa DSPX)

Pines 2-7,9-10

D1-D29 (bits del bus de datos)

Pines 11-13,15

A1-A13 (bits del bus de direcciones)

Patilla 17

CPU_CLK2 (salida CPU_CLK2)

Patilla 19

CLKTO (salida CLKTO)

clavija 20

CLKT1 (salida CLKT1)

Pin 22

HIFI_1P (Entrada diferencial 1 positiva)

Patilla 23

HIFI_2N (Entrada diferencial 2 negativa)

Pin 25

CLK20_2 (salida CLK20_2)

clavija 26

VCO_2 (Puente VCO 2)

Pin 27

VCO_6 (Puente VCO 6)

clavija 28

GR2_RX (receptor serie ISBus)

clavija 30

KYPD_RX (receptor de teclado)

Pin 31

MTR2_PWM (salida 2 del medidor PWM)

Pasador 8,14,18,24

DCOM (retorno de fuente de alimentación CC)

Pin 21

ACOM (retorno de fuente de alimentación analógica)

Definiciones de señales: plano posterior de la fila C

Pin 1

P5 (suministro P5 a la placa DSPX)

Pines 2-7,9-10

D2-D30 (bits del bus de datos)

Pines 11-13

A2-A10 (bits del bus de direcciones)

Patilla 15

OBUS_RD (salida de lectura del bus)

clavija 16

INT_BIC (entrada de interrupción)

Patilla 17

CPU_CLK1 (salida CPU_CLK1)

Patilla 19

CLKT2 (señal de reloj)

clavija 20

SYNC_LAN (sincronización LAN)

Pin 22

HIFI_1N (par de entrada HIFI 1 negativo)

Patilla 23

HIFI_3P (par de entrada HIFI 3 positivo)

Pin 25

CLK20_1 (salida CLK20_1)

clavija 26

VCO_3 (entrada VCO puente de 0-2 MHz)

Pin 27

GR1_RX (recepción serie ISBus)

clavija 29

TOOL_TX (Transmisor de herramienta)

clavija 30

KYPD_RTS (interfaz de teclado)

Pines 8,14,18,24

DCOM (retorno de fuente de alimentación CC)

Pin 21

ACOM (retorno analógico)

Definiciones de señales: plano posterior de la fila D

Pin 1

P5 (suministro P5 a la placa DSPX)

Pines 2-3,5-10

D3-D31 (bits del bus de datos)

Pines 11,13-14

A3-A11 (bits del bus de direcciones)

Patilla 15

OBUS_WR (salida de escritura del bus)

clavija 16

BUSY (entrada de protocolo de enlace de ocupado para la lógica del estado de espera)

Patilla 17

INT_IO (entrada de interrupción)

clavija 18

INT_LAN (interrupción de LAN)

Patilla 19

BRD_ID (entrada de identificación de la placa)

Pin 21

BIC_DISABL (Desactivar salida)

Patilla 23

HIFI_3N (par de entrada HIFI 3 negativo)

clavija 24

HIFI_5P (par de entrada HIFI 5 positivo)

Pin 25

HIFI_5N (par de entrada HIFI 5 negativo)

clavija 26

VCO_4 (entrada VCO de puente)

Pin 27

GR1_TX (transmisor serie ISBus)

clavija 29

TOOL_RX (recepción de herramienta)

clavija 30

TOOL_TXEN (Habilitación del transmisor de herramienta)

Pines 4,8,20,28

DCOM (retorno de fuente de alimentación CC)

Física y ambiental

Montaje

Bastidor de placa con conector DIN de 128 pines de 4 filas

Combinaciones de tableros

Se conecta a la placa EISB en aplicaciones EX2100

Mecanismo eyector

Pestañas eyectoras superior e inferior con tornillos cautivos

Panel frontal

LED de estado, puerto del emulador P5, puerto del monitor de ingeniería P6

Requisitos de manejo

Precauciones antiestáticas, se requiere correa de conexión a tierra

Almacenamiento

Bolsas o cajas antiestáticas

firmware

Cargador de arranque

Controla la secuencia de encendido, no se recomienda recarga en campo

Código de aplicación

Define funciones de control específicas, cargadas a través del puerto de herramientas.

Parámetros de configuración

Cargado usando la caja de herramientas

Parámetros del EX2100

Cargado a través de Unit Data Highway

Parámetros de la unidad

Cargado a través del puerto serie, ISBus o Ethernet a ACL

Anterior:
Próximo:

Enlaces rápidos

PRODUCTOS

OEM

Contáctenos

 Teléfono: +86-181-0690-6650
 WhatsApp: +86 18106906650
 Correo electrónico:  ventas2@exstar-automation.com / lily@htechplc.com
 Dirección: Sala 1904, Edificio B, Diamond Coast, No. 96 Lujiang Road, Distrito Siming, Xiamen Fujian, China
Copyright © 2025 Exstar Automation Services Co., Ltd. Todos los derechos reservados.
