Parametr |
Podrobnosti |
Generál |
|

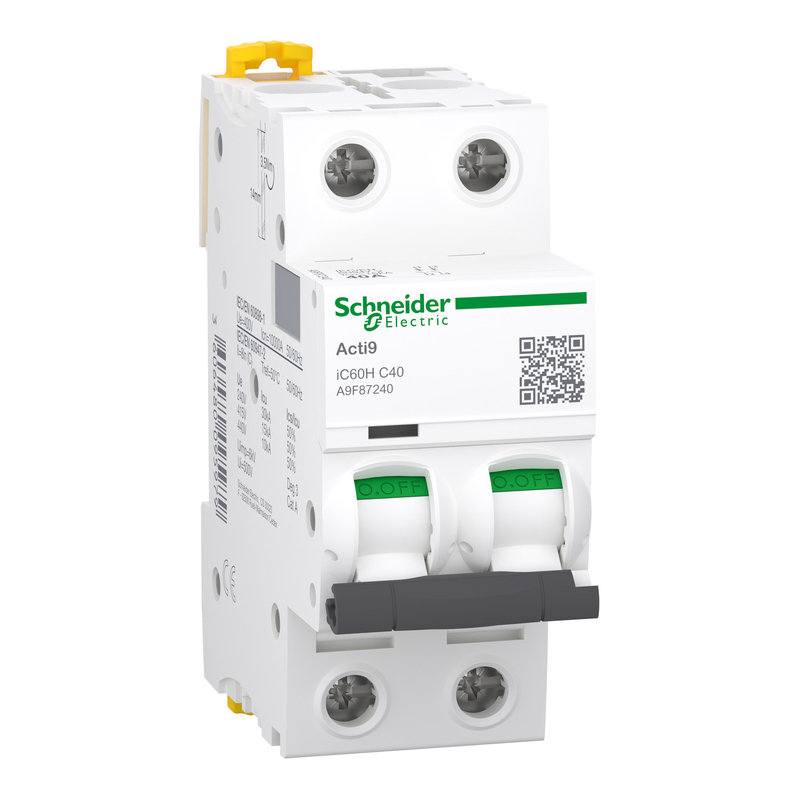

Model produktu |
A9F87240 |
Rozsah |
Acti9 |
Název produktu |
Acti9 iC60 |
Krátký název zařízení |
iC60H |
Aplikace zařízení |
Rozdělení |
Popis pólů |
2P |
Počet chráněných pólů |
2 |
Jmenovitý proud (In) |
40 A |
Typ sítě |
AC / DC |
Technologie Trip Unit |
Tepelně-magnetické |
Vypínací křivka |
C |
Magnetický vypínací limit |
8 x In ± 20 % |
Vhodnost pro izolaci |
Ano (v souladu s EN/IEC 60898‑1 a EN/IEC 60947‑2) |
Kategorie využití |
Kategorie A (EN/IEC 60947‑2) |
Vypínací kapacita (Icu) |
|
– EN/IEC 60947‑2 (AC) |
30 kA při 220…240 V AC 50/60 Hz (z obrázku produktu; vyšší jmenovité hodnoty při nižším napětí na sérii) |
– EN/IEC 60898‑1 (AC) |
10 000 A při 400 V AC 50/60 Hz |
– DC jmenovité hodnoty |
Není uvedeno v poskytnutých dokumentech; viz úplný datový list |
Kapacita přerušení služby (ICS) |
Není výslovně uvedeno; odkazujte na data standardní série (obvykle 50 % nebo 100 % Icu) |
Třída omezení |
Třída 3 (EN/IEC 60898‑1) |
Jmenovité provozní napětí (Ue) |
12…60 V AC 50/60 Hz
100…133 V AC 50/60 Hz
220…240 V AC 50/60 Hz
12…60 V DC
60…72 V DC (na základě série) |
Jmenovité izolační napětí (Ui) |
500 V AC 50/60 Hz (EN/IEC 60947‑2) |
Jmenovité impulzní výdržné napětí (Uimp) |
6 kV (EN/IEC 60947‑2) |
Síťová frekvence |
50/60 Hz |
Trvanlivost |
|
Mechanická odolnost |
20 000 cyklů |
Elektrická odolnost |
10 000 cyklů |
Indikátor polohy kontaktu |
Ano (přepnout) |
Místní signalizace |
Indikátor cesty (VisiTrip) |
Montážní a fyzikální |
|
Režim montáže |
Přicvakávací (35 mm DIN lišta) |
Odnímatelná hřebenová přípojnice |
Instalováno; kompatibilní horní nebo spodní část |
Rozteč připojení |
18 mm mezi fázemi |
Počet hřišť |
4 (celková šířka 36 mm) |
Šířka |
36 mm |
Výška |
85 mm |
Hloubka |
78,5 mm |
Čistá hmotnost |
0,25 kg |
Barva |
Bílá (RAL9003) |
Terminály a připojení |
|
Typ připojení |
Jednoduchý terminál (horní nebo spodní), dvojitý tunel |
Pevný vodič (měď) |
1…35 mm² |
Flexibilní vodič (měď) |
1…25 mm² |
Flexibilní s objímkou (měď) |
1…25 mm² |
S prstencovou koncovkou (Cu/Al) |
Prostřednictvím příslušenství |
Více vodičů (s příslušenstvím) |
Až 3 x 16 mm² pevné nebo 3 x 10 mm² flexibilní |
Délka odizolování drátu |
14 mm (nahoře nebo dole) |
Utahovací moment |
3,5 N·m (nahoře nebo dole) |
Ochrana proti zemnímu úniku |
Je vyžadován samostatný přídavný blok |
Hodnocení životního prostředí a ochrany |
|
Soulad se standardy |
EN/IEC 60947‑2, EN/IEC 60898‑1 |
IP stupeň (terminály) |
IP20 (IEC 60529) |
IP v krytu |
IP40 (třída izolace II) |
Stupeň znečištění |
3 (EN/IEC 60947‑2) |
Kategorie přepětí |
IV |
Tropikalizace |
2 (IEC 60068‑1) |
Relativní vlhkost |
95 % při 55 °C |
Provozní nadmořská výška |
0…2000 m |
Provozní teplota |
-35°C … +70°C |
Skladovací teplota |
-40°C … +85°C |
Udržitelnost a dodržování předpisů |
|
Bez halogenů (plastové díly) |
Ano |
bez PVC |
Ano |
Bez silikonu |
Žádný |
Potenciál recyklace |
54 % |
Směrnice EU RoHS |
Vyhovující |
REACH SVHC |
Obsahuje SVHC nad prahovou hodnotou |
Číslo SCIP |
26ff71d1-98cf-4280-8725-455b9a6b2fb9 |
Balení s recyklovanou lepenkou |
Ano |
Balení bez jednorázového plastu |
Ano |
Štítek WEEE |
Vyžaduje se pro likvidaci v EU (tříděný sběr) |
Oprava / zpětný odběr |
Ne / Ne |
Logistika |
|
Země původu |
Není uvedeno (obvykle Bulharsko pro řadu iC60) |
Záruka |
18 měsíců |
Balíček 1 (jedna jednotka) |
1 ks; V 7,2 cm × Š 3,5 cm × D 9,5 cm; hmotnost 239g |
Balíček 2 (krabice 6) |
6 jednotek; V 8,2 cm × Š 10,0 cm × D 22,5 cm; hmotnost 1,493 kg |
Balíček 3 (Paleta 66) |
66 jednotek; V 30 cm × Š 30 cm × D 40 cm; hmotnost 17,235 kg |
Uhlíková stopa (životní cyklus) |
|
Celkový |
41 kg CO₂ ekv. |
Výroba (A1–A3) |
2 kg CO₂ ekv. |
Distribuce (A4) |
0 kg CO₂ ekv. |
Instalace (A5) |
0 kg CO₂ ekv. |
Fáze použití (B2, B3, B4, B6) |
39 kg CO₂ ekv. |
Konec životnosti (C1-C4) |
0,7 kg CO₂ ekv. |
Zveřejnění životního prostředí |
Environmentální profil produktu k dispozici |
