پیرامیٹر |
تفصیلات |
جنرل |
|

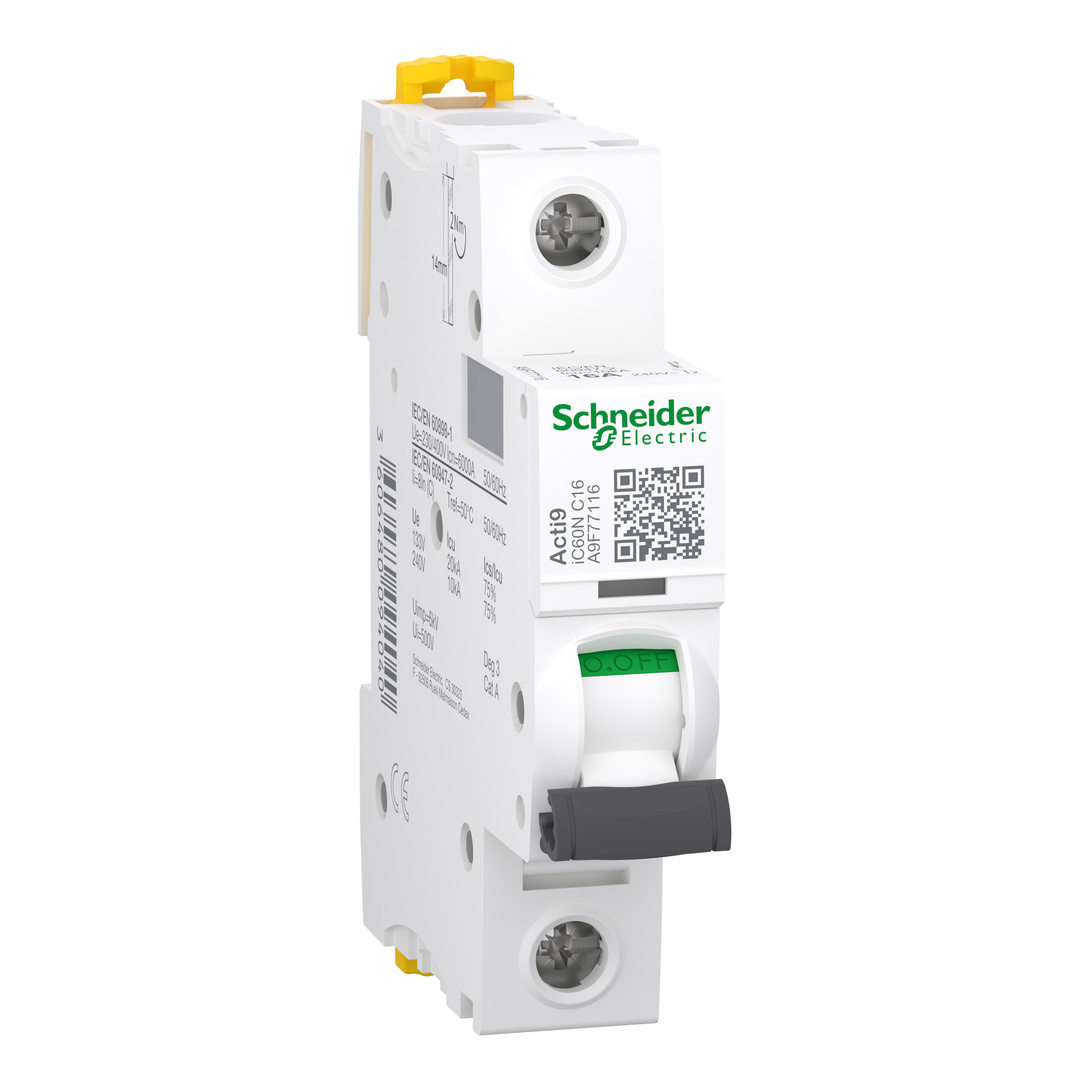

پروڈکٹ ماڈل |
A9F74116 |
رینج |
ایکٹی9 |
پروڈکٹ کا نام |
ایکٹی 9 آئی سی 60 |
ڈیوائس کا مختصر نام |
iC60N |
ڈیوائس کی درخواست |
تقسیم |
کھمبے کی تفصیل |
1ص |
محفوظ کھمبوں کی تعداد |
1 |
شرح شدہ موجودہ (میں) |
16 اے |
نیٹ ورک کی قسم |
AC/DC |
ٹرپ یونٹ ٹیکنالوجی |
تھرمل مقناطیسی |
ٹرپنگ وکر |
سی |
مقناطیسی ٹرپنگ کی حد |
8 x میں ± 20% |
تنہائی کے لیے موزوں |
ہاں (EN/IEC 60898‑1 اور EN/IEC 60947‑2 کے مطابق) |
استعمال کا زمرہ |
زمرہ A (EN/IEC 60947‑2) |
توڑنے کی صلاحیت (آئی سی یو) |
|
– EN/IEC 60947‑2 (AC) |
36 kA پر 12…60 V AC 50/60 Hz
20 kA پر 100…133 V AC 50/60 Hz
10 kA پر 220…240 V AC 50/60 Hz |
- EN/IEC 60947‑2 (DC) |
15 kA پر 12…60 V DC
10 kA 60…72 V DC پر |
– EN/IEC 60898‑1 (AC) |
230 V AC 50/60 Hz پر 6,000 A |
سروس بریکنگ کی صلاحیت (آئی سی ایس) |
|
– EN/IEC 60947‑2 (AC) |
27 kA (75% x Icu) 12…60 V AC پر
15 kA (75% x Icu) 100…133 V AC پر
7.5 kA (75% x Icu) 220…240 V AC پر |
- EN/IEC 60947‑2 (DC) |
15 kA (100% x Icu) 12…60 V DC پر
10 kA (100% x Icu) 60…72 V DC پر |
لمیٹیشن کلاس |
کلاس 3 (EN/IEC 60898-1) |
ریٹیڈ آپریشنل وولٹیج (Ue) |
12…60 V AC 50/60 Hz
100…133 V AC 50/60 Hz
220…240 V AC 50/60 Hz
12…60 V DC
60…72 V DC |
شرح شدہ موصلیت وولٹیج (Ui) |
500 V AC 50/60 Hz (EN/IEC 60947‑2) |
شرح شدہ تسلسل وولٹیج کا مقابلہ (Uimp) |
6 kV (EN/IEC 60947‑2) |
نیٹ ورک فریکوئنسی |
50/60 ہرٹج |
پائیداری |
|
مکینیکل پائیداری |
20,000 سائیکل |
برقی استحکام |
10,000 سائیکل |
رابطہ پوزیشن اشارے |
ہاں (ٹوگل کریں) |
مقامی سگنلنگ |
ٹرپ انڈیکیٹر (VisiTrip) |
ماؤنٹنگ اور فزیکل |
|
ماؤنٹنگ موڈ |
کلپ آن (35 ملی میٹر DIN ریل) |
ہٹنے والا کنگھی بس بار |
نصب؛ ہم آہنگ اوپر یا نیچے |
کنکشن پچ |
آلات کے درمیان 18 ملی میٹر |
پچوں کی تعداد |
2 (کل چوڑائی 18 ملی میٹر) |
چوڑائی |
18 ملی میٹر |
اونچائی |
85 ملی میٹر |
گہرائی |
78.5 ملی میٹر |
خالص وزن |
0.215 کلوگرام |
رنگ |
سفید (RAL9003) |
ٹرمینلز اور کنکشنز |
|
کنکشن کی قسم |
سنگل ٹرمینل (اوپر یا نیچے)، ڈبل سرنگ |
سخت موصل (تانبا) |
1…25 mm² |
لچکدار موصل (تانبا) |
1…16 mm² |
فیرول (تانبے) کے ساتھ لچکدار |
1…16 mm² |
رنگ ٹرمینل کے ساتھ (Cu/Al) |
لوازمات کے ذریعے |
تار اتارنے کی لمبائی |
14 ملی میٹر (اوپر یا نیچے) |
ٹارک کو سخت کرنا |
2 N·m (اوپر یا نیچے) |
زمین کے رساو سے تحفظ |
بغیر (الگ ایڈ آن بلاک درکار ہے) |
ماحولیاتی اور تحفظ کی درجہ بندی |
|
معیارات کی تعمیل |
EN/IEC 60947‑2, EN/IEC 60898‑1 |
آئی پی ڈگری (ٹرمینلز) |
IP20 (IEC 60529) |
انکلوژر میں آئی پی |
IP40 (موصلیت کلاس II) |
آلودگی کی ڈگری |
3 (EN/IEC 60947‑2) |
اوور وولٹیج کیٹیگری |
چہارم |
اشنکٹبندیی |
2 (IEC 60068-1) |
رشتہ دار نمی |
55 °C پر 95% |
آپریٹنگ اونچائی |
0…2000 میٹر |
آپریٹنگ درجہ حرارت |
-35°C … +70°C |
اسٹوریج کا درجہ حرارت |
-40°C … +85°C |
پائیداری اور تعمیل |
|
ہالوجن سے پاک (پلاسٹک کے پرزے) |
جی ہاں |
پیویسی فری |
جی ہاں |
سلیکون سے پاک |
جی ہاں |
POPs |
کوئی POPs نہیں۔ |
ری سائیکلیبلٹی پوٹینشل |
54% |
EU RoHS ہدایت |
تعمیل کرنے والا |
SVHC تک پہنچیں۔ |
حد سے اوپر SVHC پر مشتمل ہے۔ |
ایس سی آئی پی نمبر |
26F71d1‑98cf‑4280‑8725‑455b9a6b2fb9 |
ری سائیکل شدہ گتے کے ساتھ پیکیجنگ |
نہیں |
واحد استعمال شدہ پلاسٹک کے بغیر پیکنگ |
جی ہاں |
WEEE لیبل |
EU کو ضائع کرنے کے لیے درکار ہے (الگ جمع) |
مرمت / واپس لینا |
نہیں / نہیں |
لاجسٹکس |
|
اصل ملک |
متعین نہیں (عام طور پر بلغاریہ iC60 سیریز کے لیے) |
وارنٹی |
18 ماہ |
پیکیج 1 (سنگل یونٹ) |
1 پی سی؛ H 7.5 cm × W 2.0 cm × L 9.5 cm; وزن 110 جی |
پیکیج 2 (12 کا باکس) |
12 یونٹس؛ H 8.2 cm × W 9.8 cm × L 22.5 cm; وزن 1.375 کلوگرام |
پیکیج 3 (132 کا پیلیٹ) |
H 30 cm × W 30 cm × L 40 cm; وزن 15.595 کلوگرام |
کاربن فوٹ پرنٹ (لائف سائیکل) |
|
کل |
14 کلو CO₂ eq. |
مینوفیکچرنگ (A1-A3) |
0.8 کلوگرام CO₂ eq. |
تقسیم (A4) |
0 کلو CO₂ eq. |
تنصیب (A5) |
0 کلو CO₂ eq. |
فیز استعمال کریں (B2, B3, B4, B6) |
13 کلو CO₂ eq. |
زندگی کا اختتام (C1-C4) |
0.3 کلو CO₂ eq |
ماحولیاتی انکشاف |
پروڈکٹ کا ماحولیاتی پروفائل دستیاب ہے۔ |
