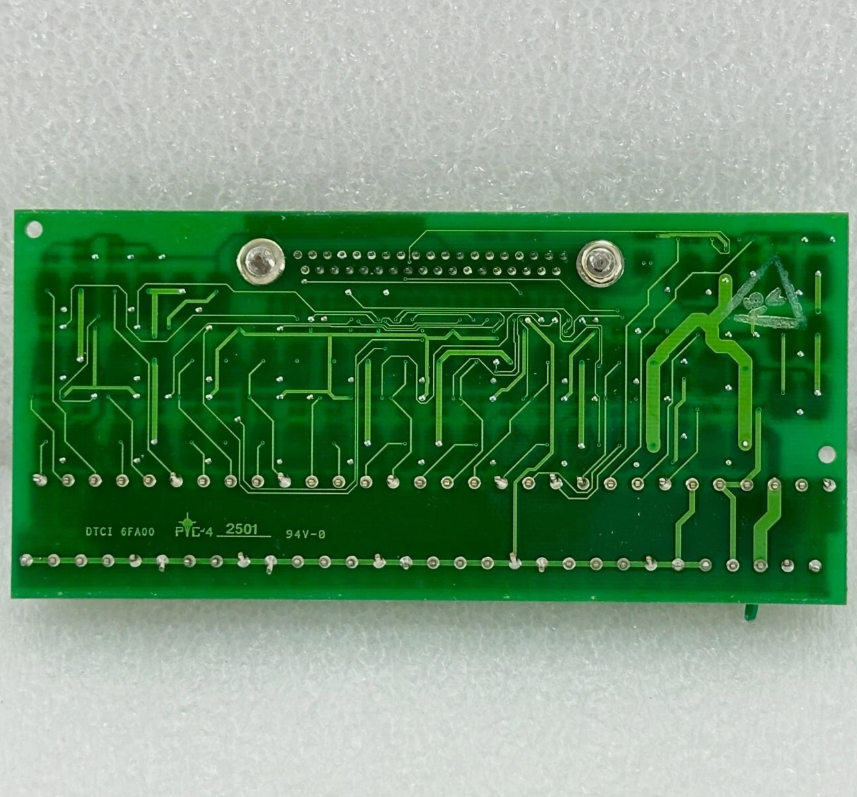

IS200DTTCH1A — это симплексная входная клеммная колодка термопары, разработанная компанией General Electric (GE) для ее системы управления Mark VI. Эта плата является стандартной версией серии DTTC и имеет компактную конструкцию, специально предназначенную для монтажа на DIN-рейку. Он обеспечивает систему управления 12 входными каналами термопар для сбора и обработки сигналов. Плата IS200DTTCH1A работает совместно с платой процессора термопар VTCC, подключаясь с помощью одного 37-контактного кабеля для приема 12 сигналов термопар.
Конструкция плат IS200DTTCH1A ограничивает пространство и требования к применению в промышленных условиях. Его компактные размеры позволяют устанавливать несколько плат вертикально на DIN-рейку, что значительно экономит место в шкафу управления. На плате имеется стационарно установленная клеммная колодка высокой плотности типа Euro-Block с 42 клеммами для подключения проводов термопар. Встроенный идентификационный чип идентифицирует плату для VTCC в целях диагностики системы.
Ключевые особенности IS200DTTCH1A:
Компактный дизайн: подходит для монтажа на DIN-рейку, может быть сложен вертикально для экономии места в шкафу.
12 входов для термопар: поддержка измерения температуры с помощью различных типов термопар.
Координация с VTCC: подключается к плате процессора VTCC с помощью одного 37-контактного кабеля. Каждый VTCC может поддерживать две платы DTTC, обеспечивая в общей сложности 24 входа для термопар.
Встроенное преобразование сигнала: имеет те же схемы формирования сигнала и ссылку на холодный спай (CJ), что и плата TBTC.
Компенсация холодного спая: температура эталонного спая измеряется в одном месте с точностью CJ 1,1°C (2°F).
Обнаружение обрыва цепи: подает очень небольшой ток в каждый путь термопары для обнаружения обрыва цепи.
Проверка аппаратного предела: предварительно установленные (ненастраиваемые) проверки верхнего и нижнего аппаратных пределов; превышение пределов останавливает сканирование канала и генерирует сигнал тревоги.
Идентификация идентификационного чипа: встроенный идентификационный чип, считываемый VTCC, обеспечивает совместимость оборудования.
Подключения экрана: Точка подключения экрана предусмотрена для каждой третьей клеммы, внутренне подключенной к SCOM.
Конструкция без перемычек: на плате нет настраиваемых перемычек; все функции фиксированы, что упрощает обслуживание в полевых условиях.
Плата работает в диапазоне температур от 0 до 60°C, что подходит для промышленных шкафов управления. Важно отметить, что DTTC доступен только в симплексной версии, не поддерживает приложения TMR и не совместим с пакетом ввода-вывода PTCC.
II. Основные функции
Основные функции IS200DTTCH1A включают, помимо прочего, следующие:
1. Сбор сигнала термопары
Плата IS200DTTCH1A имеет 12 входных каналов термопар для получения сигналов от различных полевых датчиков температуры. Типы термопар можно настроить с помощью платы процессора VTCC, поддерживая распространенные типы (такие как J, K, T, E и т. д.).
2. Компенсация холодного спая
На плате имеется опорная схема холодного спая (CJ), измеряющая температуру эталонного спая в одном месте. VTCC обеспечивает возбуждение ссылки CJ на DTTC. Точность измерения температуры холодного спая составляет 1,1°C (2°F), что обеспечивает точность измерений термопарой.
3. Формирование сигнала
IS200DTTCH1A имеет те же встроенные схемы формирования сигнала, что и плата TBTC, включая:
Обработанные сигналы передаются через разъем на плату процессора VTCC для аналого-цифрового преобразования.
4. Обнаружение обрыва цепи
При работе с процессором ввода-вывода VTCC подает очень небольшой ток в каждый путь термопары. Полярность этого тока вызывает показания высокой температуры, если термопара размыкается, что позволяет обнаружить обрыв цепи. Это эффективный метод онлайн-диагностики для своевременного выявления неисправностей датчиков.
5. Проверка аппаратного лимита
Каждый тип термопары имеет предварительно установленные (ненастраиваемые) аппаратные проверки верхнего и нижнего пределов, устанавливаемые вблизи границ рабочего диапазона. Если VTCC обнаруживает, что входной сигнал превышает эти пределы, он устанавливает логический сигнал и прекращает сканирование этого входного канала. Любой входной канал, вызывающий аппаратное ограничение, генерирует комплексный диагностический сигнал L3DIAG_VTCC, указывающий на проблему со всей платой.
6. Идентификация идентификационного чипа
Плата оснащена идентификационной микросхемой, доступной только для чтения, в которой хранится серийный номер, тип и номер версии платы. VTCC считывает эту информацию во время инициализации. При обнаружении несоответствия генерируется ошибка несовместимости оборудования, предотвращающая проблемы системы, вызванные неправильной конфигурацией.
7. Подключения экрана
Точка подключения экрана предусмотрена для каждой третьей клеммы на плате. Эти точки экрана внутренне подключены к SCOM. Такая конструкция обеспечивает удобное заземление экрана для проводов термопар, снижая влияние электромагнитных помех на измерительные сигналы.
III. Системные приложения
1. Применение в системе управления Mark VI.
IS200DTTCH1A — это компактная клеммная колодка для измерения температуры в системе управления Mark VI. Его роли в системе включают в себя:
Мониторинг температуры процесса: определение критических температурных точек для такого оборудования, как газовые и паровые турбины, включая температуру выхлопных газов, температуру подшипников и температуру охлаждающей среды.
Защита от перегрева выхлопных газов: в газовых турбинах обеспечивает входные сигналы для защиты от перегрева путем мониторинга температуры выхлопных газов.
Мониторинг производительности: собирает различные температурные параметры для расчета эффективности и производительности.
Расширение удаленного ввода-вывода: гибко расширяет возможности измерения температуры системы за счет объединения нескольких плат DTTC.
2. Отличия от ТБТС
Основные различия между DTTC и TBTC заключаются в размере и способе крепления:
| Функция |
DTTC |
TBTC |
| Размер |
Компактный |
Стандартный размер |
| Способ монтажа |
DIN-рейка |
Монтаж на панели |
| Количество каналов |
12 |
12 |
| Формирование сигнала |
Такой же |
Такой же |
| Компенсация холодного спая |
Такой же |
Такой же |
| Штабелируемость |
Можно складывать вертикально |
Не штабелируемый |
| Соединительный кабель |
Тот же 37-контактный кабель |
Тот же 37-контактный кабель |
3. Типичные сценарии применения
Управление газовой турбиной: контроль температуры выхлопных газов, температуры нагнетания компрессора, температуры камеры сгорания и т. д.
Управление паровой турбиной: мониторинг температуры основного пара, температуры пара промежуточного нагрева, температуры экстрагируемого пара и т. д.
Мониторинг генератора: контроль температуры обмотки статора, температуры подшипников, температуры охлаждающей среды и т. д.
Парогенераторы с рекуперацией тепла (HRSG): контроль температуры дымовых газов и температуры пара в различных секциях.
Управление промышленной печью: контроль температуры печи, температуры дымохода и т. д.
IV. Подробное описание интерфейса
1. Клеммный блок

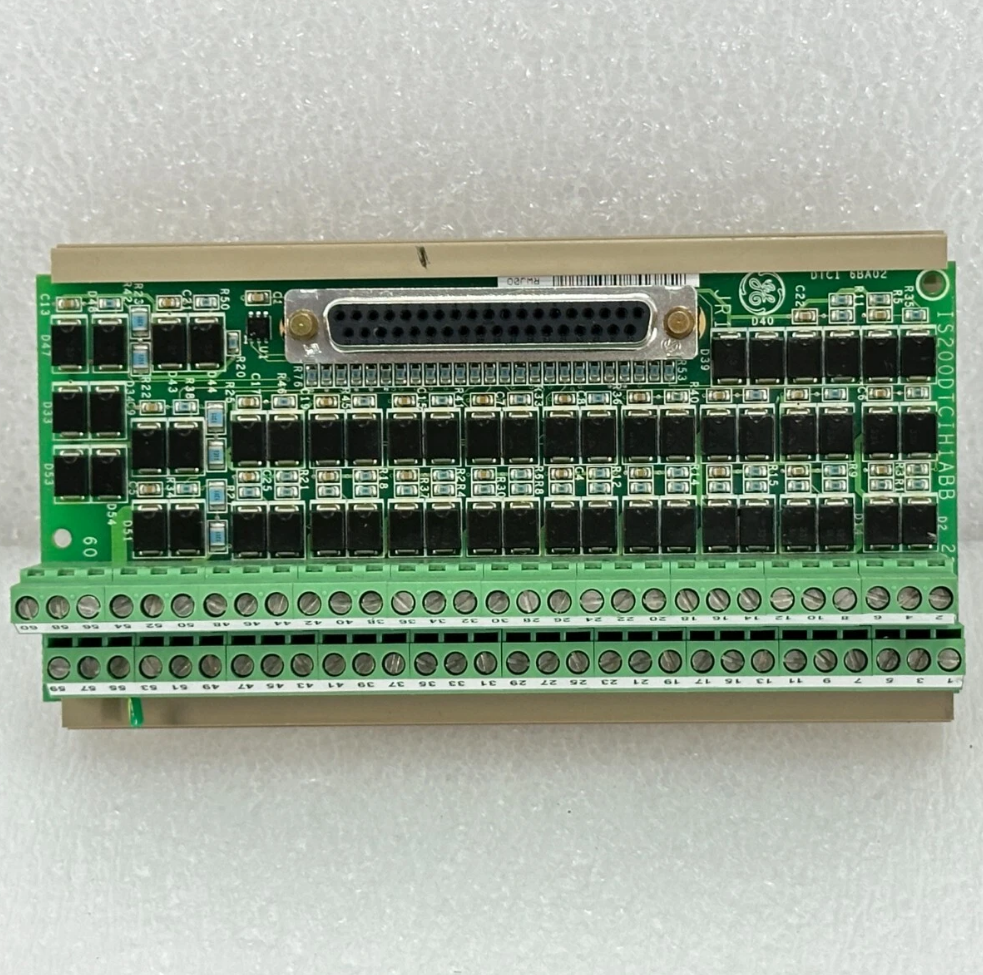

IS200DTTCH1A оснащен стационарной клеммной колодкой типа Euro-Block с 42 клеммами для подключения проводов термопар. Назначение терминалов следующее:
Клеммы 1–40: 12 входов термопар (каждый вход использует несколько клемм; конкретное распределение см. на схеме подключения).
Клеммы 41–42: SCOM (общий экран) должны быть подключены к земле как можно более коротким проводом.
Точки подключения экрана: предусмотрены для каждой третьей клеммы (например, клеммы 3, 6, 9 и т. д.), внутренне подключенной к SCOM, для подключения экранов проводов термопар.
2. Разъем
Плата подключается к плате процессора термопары VTCC через один 37-контактный кабельный разъем (JA1). Этот кабель передает 12 сигналов термопары, сигнал компенсации холодного спая и информацию идентификационного чипа на плату процессора VTCC для обработки.
3. Требования к заземлению
Важно: SCOM (клеммы 41 и 42) должен быть подключен к земле как можно более коротким проводом, чтобы обеспечить эффективность экранирования и стабильность измерений. Точки подключения экрана на плате внутренне подключены к SCOM, поэтому достаточно заземлить клемму SCOM.
4. Компенсация холодного спая
VTCC обеспечивает возбуждение опорного сигнала компенсации холодного спая на DTTC. Датчик компенсации холодного спая расположен на плате и измеряет температуру эталонного спая. Во время установки убедитесь, что зона компенсации холодного спая не подвергается воздействию внешних источников тепла для обеспечения точной компенсации.
V. Диагностика и обслуживание
1. Функции диагностики
IS200DTTCH1A обеспечивает следующие диагностические функции через VTCC:
| Диагностический элемент |
Описание |
| Проверка аппаратного лимита |
Каждый тип термопары имеет предварительно установленные аппаратные верхние и нижние пределы. Превышение лимитов останавливает сканирование канала и выдает логический сигнал. Любой канал, превышающий пределы, генерирует составной диагностический сигнал L3DIAG_VTCC. |
| Обнаружение обрыва цепи |
VTCC подает очень небольшой ток в каждый путь термопары для обнаружения обрывов цепи. Разомкнутая цепь приводит к показаниям высокой температуры для облегчения идентификации. |
| Проверка идентификационного чипа |
VTCC считывает встроенный идентификационный чип и сравнивает его с конфигурацией. Несоответствие приводит к ошибке аппаратной несовместимости. |
2. Просмотр сведений о диагностике
Подробности индивидуальной диагностики можно просмотреть с помощью программного обеспечения Toolbox. Диагностические сигналы можно индивидуально фиксировать и сбрасывать с помощью сигнала RESET_DIA после возвращения в нормальное состояние.
3. Общие способы устранения неполадок
| Неисправность Признак |
Возможная причина |
Рекомендации по устранению неполадок |
| Нет чтения на канале |
Обрыв цепи термопары, ошибка проводки, неисправность канала |
Проверьте термопару и проводку, проверьте целостность термопары с помощью мультиметра. |
| Чтение аномально высокое/низкое |
Неправильная конфигурация типа термопары, проблема компенсации холодного спая. |
Проверьте конфигурацию типа термопары, проверьте зону компенсации холодного спая. |
| Чтение колеблется или нестабильно |
Плохое заземление экрана, электромагнитные помехи |
Проверьте заземление SCOM, проверьте соединения экрана. |
| L3DIAG_VTCC составной диагностический сигнал тревоги |
Канал превысил лимиты |
Определите конкретный канал неисправности, проверьте соответствующую термопару и точку измерения. |
| Ошибка аппаратной несовместимости |
Несоответствие информации идентификационного чипа |
Проверьте правильность модели платы и обратитесь в службу технической поддержки GE. |
4. Рекомендации по техническому обслуживанию
Периодическая проверка: проверьте клеммные колодки на предмет ослабления крепления и провода на предмет окисления.
Очистка: Регулярно очищайте плату, чтобы предотвратить накопление пыли, влияющее на рассеивание тепла и изоляцию.
Защита от электростатического разряда: при работе с платой надевайте заземляющий браслет и храните ее в антистатических пакетах.
Управление запасными частями: поддерживайте запасную плату IS200DTTCH1A, чтобы сократить время простоя в случае сбоя.
VI. Установка и настройка
1. Этапы установки

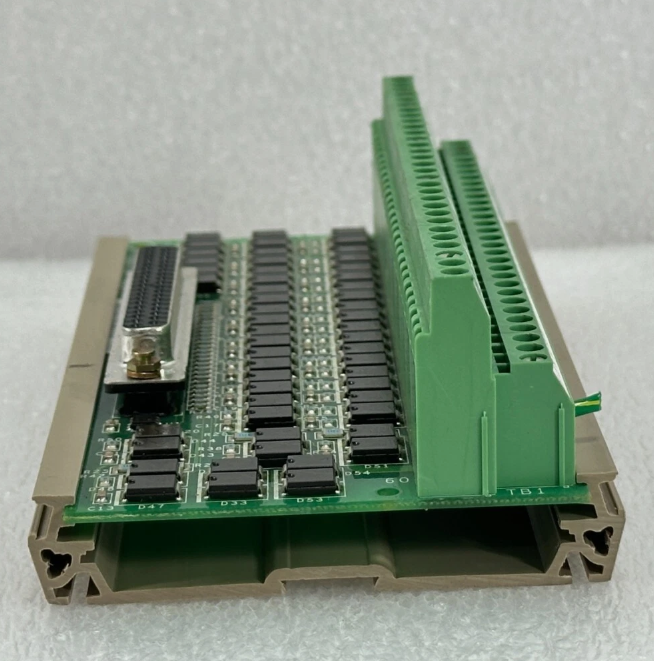

Установка держателя на DIN-рейку: Установите пластиковый держатель на DIN-рейку.
Установка платы: Вставьте плату DTTC в держатель до щелчка.
Подсоедините провода термопары: Подключите провода термопары к клеммной колодке. Используйте провод №18 AWG.
Подключение экранов: Подключите экраны проводов термопары к соответствующим точкам подключения экрана.
Подключение заземления: Подключите клеммы 41 и 42 (SCOM) к земле, используя как можно более короткий провод.
Подсоедините кабель: Подключите 37-контактный кабель к разъему JA1 на плате и к плате процессора VTCC.
Проверка установки: убедитесь, что все соединения надежны.
2. Укладка нескольких плат
Если требуется несколько плат DTTC, их можно установить вертикально на DIN-рейку. Каждая плата независимо подключается к плате процессора VTCC (каждая плата VTCC может поддерживать до двух плат DTTC). При штабелировании обеспечьте достаточное расстояние между платами для отвода тепла и доступа к проводке.
3. Меры предосторожности при подключении
Используйте удлинительный провод термопары или компенсационный кабель соответствующего размера.
Провода термопары должны быть экранированы, при этом экран должен быть заземлен на конце DTTC.
Соединение SCOM должно быть как можно более коротким и подключаться непосредственно к земле.
Избегайте прокладки проводов термопары параллельно силовым кабелям, чтобы уменьшить электромагнитные помехи.
Убедитесь, что на зону компенсации холодного спая не влияют внешние источники тепла.
4. Метод настройки
Плата IS200DTTCH1A не имеет настраиваемых перемычек. Вся конфигурация (например, тип термопары, диапазон и т. д.) выполняется с помощью программного обеспечения платы процессора VTCC. Пользователи должны настроить соответствующие параметры в программном обеспечении Toolbox.
