330130-080-12-00 Кабель FluidLoc с защитой разъема

330130-080-12-00 — это специальный удлинительный кабель серии Bally Nevada 3300 XL общей длиной 8,0 метров (26,2 фута) . Отличительной особенностью этой модели является герметичный кабель FluidLoc в сочетании с предварительно установленными защитными приспособлениями для разъемов , которые эффективно предотвращают миграцию турбинного масла, смазочного масла и других жидкостей через внутреннюю часть кабеля и вытекание из оборудования.

Это важный компонент системы вихретоковых датчиков 3300 XL диаметром 8 мм, специально разработанной для корпусов подшипников, корпусов турбин и других установок, где существует риск утечки масла , и отвечает строгим экологическим требованиям и требованиям безопасности таких стандартов, как API 670.

Разбивка модели: 330130-080-12-00 Подробности конфигурации

В соответствии с системой кодирования номеров деталей Bentsly Nevada (см. стр. 19 технических данных) поля в этом номере модели обозначают следующее:

Примечание по настройке ключа . 12 Опция кабеля является определяющей особенностью этой модели. Технология FluidLoc использует специальную структуру уплотнения между внутренним и внешним проводниками, чтобы предотвратить миграцию жидкости по кабелю за счет капиллярного действия или перепада давления. По сравнению со стандартным кабелем ( 00) или кабелем только с защитой ( 02), эта модель обеспечивает самый высокий уровень защиты от утечек для турбомашин, где утечка масла является проблемой.

Описание технологии защиты от утечек FluidLoc

Что такое ФлюидЛок?

FluidLoc — это запатентованная технология компании Bally Nevada (в техническом описании она упоминается как «опция кабеля FluidLoc»). Он включает в себя специальную уплотнительную структуру внутри кабеля, предотвращающую миграцию масла или других жидкостей через зазор между центральным и внешним проводником под действием капиллярности . В стандартных кабелях, если уплотнение наконечника зонда выходит из строя или оболочка кабеля повреждена, масло может непрерывно мигрировать через внутреннюю часть кабеля и в конечном итоге вытечь через разъем или конец датчика Proximitor, вызывая загрязнение окружающей среды или повреждение оборудования.

Как работает FluidLoc

• Блокирует пути миграции : структура FluidLoc заполняет пустоты между проводниками по всей длине кабеля, устраняя пути капиллярной миграции жидкости.

• Двойное уплотнение : в сочетании с защитными устройствами разъема обеспечивает дополнительный уплотняющий барьер на интерфейсе разъема.

• Совместимые среды : турбинное масло, смазочное масло, вода и большинство промышленных жидкостей.

Сравнение со стандартным кабелем

Важное примечание . Кабель FluidLoc не заменяет герметичное уплотнение на наконечнике зонда. Если уплотнение наконечника зонда выходит из строя, FluidLoc может предотвратить дальнейшую миграцию масла по кабелю наружу, но все же рекомендуется регулярно проверять уплотнение крепления зонда.

Защита разъема

Эта модель включает в себя предустановленные защитные приспособления для разъемов (фторсиликоновый материал), которые обеспечивают:

• Экологическая герметизация : предотвращает попадание масла, влаги и пыли в интерфейс разъема.

• Улучшенная защита от утечек : работает вместе с кабелем FluidLoc, создавая полную герметичность пути от зонда к разъему.

• Простая установка : предустановлен; пользователям нужно только затянуть разъем ClickLoc в обычном режиме

В технических характеристиках особо отмечается, что силиконовую ленту не рекомендуется использовать в тех случаях, когда соединение зонда с удлинительным кабелем будет подвергаться воздействию турбинного масла, и рекомендуемой альтернативой являются защитные приспособления для разъемов . Эта модель, оснащенная FluidLoc и защитными устройствами, является идеальным выбором для работы в условиях турбинного масла.

Сценарии применения и руководство по выбору

330130-080-12-00 подходит для следующих типовых применений:

1. Корпуса подшипников турбомашин . В паровых турбинах, компрессорах и газовых турбинах внутри корпусов подшипников циркулирует смазочное масло. Когда зонд проходит через стенку корпуса, если уплотнение выходит из строя, масло может мигрировать по кабелю. Кабель FluidLoc эффективно предотвращает эту проблему.

2. Установки с масляным туманом или контактом с жидким маслом : Редукторы, испытательные стенды для двигателей и другое оборудование, где кабели могут подвергаться воздействию масляного тумана или брызг смазочного масла.

3. Объекты со строгими требованиями по охране окружающей среды и безопасности : Морские платформы, химические заводы и другие территории, где запрещены любые утечки нефти — FluidLoc обеспечивает дополнительный запас безопасности.

4. Системы длиной 9 м на большие расстояния : в сочетании с датчиком длиной 1,0 м этот кабель образует 9-метровую цепь мониторинга, обеспечивая защиту от утечек по всему пути.

Примечания к выбору :

• Согласование общей длины : длина зонда + длина удлинительного кабеля = общая длина системы датчика Proximitor (5 м или 9 м). Проверьте модели зонда и датчика Proximitor, чтобы обеспечить полное соответствие длины.

• Немного больший диаметр кабеля : внешний диаметр кабеля FluidLoc составляет 3,94 мм (стандартный — 3,68 мм). При прокладке через кабелепровод или узкие проходы убедитесь, что имеется достаточный зазор.

• Несовместимо с броней как отдельная опция : FluidLoc и броня являются независимыми опциями. Для бронированного + FluidLoc + протектора выберите 13 вариант (например, 330130-080-13-00 ).

• Рассмотрение стоимости : кабель FluidLoc стоит дороже, чем стандартный кабель, но для турбомашин с риском утечки масла ценность для окружающей среды и безопасности намного превышает разницу в стоимости.

• Температура окружающей среды : Если температура окружающей среды превышает +177°C, рассмотрите возможность использования кабеля серии FluidLoc ETR (расширенный температурный диапазон) (например, 330190-080-12-00 ).

Механические размеры и установка

• Внешний диаметр кабеля : максимум 3,94 мм (0,155 дюйма).

• Разъем : имеет дизайн ClickLoc . Затягивайте пальцами до характерного щелчка — никаких специальных инструментов не требуется.

• Защита разъема : предустановлена, автоматически образует уплотнение при затягивании разъема.

• Советы по установке : При прокладке через кабелепровод используйте натяжной трос или ленту, прикрепленную к оболочке кабеля (а не к защитному устройству разъема), чтобы избежать напряжения. После установки осмотрите область разъема на предмет видимых подтеков масла.

Сопутствующие продукты и совместимые конфигурации

Для получения информации о других длинах или конфигурациях удлинительных кабелей FluidLoc обратитесь к следующим вариантам:

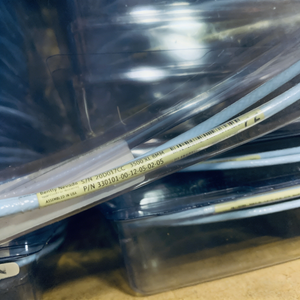

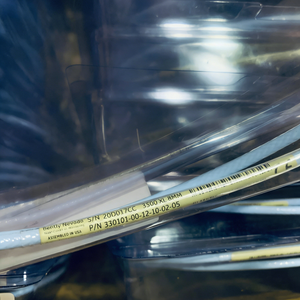

Соответствующий зонд : этот кабель обычно используется с зондом серии 330101..
