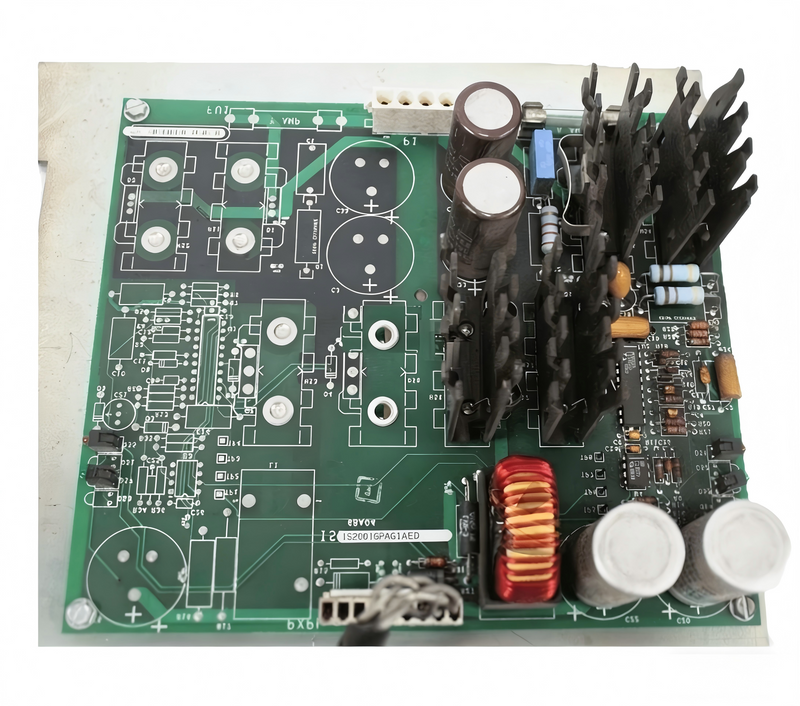

Papan Catu Daya Driver Gerbang GE IS200IGPAG1A

  • GE

  • IS200IGPAG1A

  • $6000

  • Tersedia

  • T/T

  • Xiamen

Tersedianya:
Kuantitas:
tombol berbagi facebook
tombol berbagi twitter
tombol berbagi baris
tombol berbagi WeChat
tombol berbagi tertaut
tombol berbagi pinterest
tombol berbagi whatsapp
tombol berbagi kakao
tombol berbagi snapchat
tombol berbagi telegram
bagikan tombol berbagi ini

IS200IGPAG1A adalah Papan Catu Daya Penggerak Gerbang yang dirancang oleh General Electric (GE) untuk Sistem Penggerak Innovation Series™-nya. Papan ini adalah versi Grup 1 dalam seri IGPA, terutama digunakan untuk menyediakan daya driver gerbang DC yang diperlukan untuk setiap Integrated Gate Commutated Thyristor (IGCT). Satu papan IGPA dipasang langsung pada setiap IGCT.


Fungsi inti papan IS200IGPAG1A adalah untuk mengubah daya gelombang persegi AC yang disediakan oleh transformator isolasi eksternal menjadi tegangan DC stabil yang diperlukan untuk penggerak gerbang IGCT. Berbeda dengan versi Grup 2, yang hanya berisi satu catu daya per papan, IGPAG1A versi Grup 1 mengintegrasikan dua catu daya independen di setiap papan, yang mampu memberi daya pada dua sirkuit penggerak gerbang IGCT secara bersamaan. Sangat cocok untuk konfigurasi IGCT yang memerlukan catu daya ganda.


Fitur utama IS200IGPAG1A meliputi:

  • Dirancang Khusus untuk IGCT: Dipasang langsung pada IGCT, memberikan daya presisi untuk penggerak gerbang.

  • Catu Daya Independen Ganda: Setiap papan mengintegrasikan dua catu daya, yang mampu menggerakkan dua IGCT secara bersamaan.

  • Isolasi Tegangan Tinggi: Mengapung pada potensial katoda IGCT (3300-6600 V ac), memerlukan perhatian ketat terhadap keselamatan tegangan tinggi.

  • Output Ganda per Suplai: Setiap suplai menyediakan output turn-on +5 V dc dan output turn-off -20 V dc.

  • Perlindungan Komprehensif: Dua sekering input (6A dan 7A) memberikan perlindungan arus lebih.

  • Indikasi Status: 8 indikator LED menunjukkan sinyal gerbang dan status tegangan untuk kedua catu daya.

  • Titik Uji: 8 titik uji untuk commissioning dan diagnosis kesalahan untuk kedua pasokan.

  • Fungsi Soft Start: Waktu mulai lunak suplai positif 200 mdtk, waktu mulai lunak suplai negatif 20 mdtk.

  • Penyimpanan Energi: Penyimpanan energi teregulasi minimal 1,0 ms, mempertahankan output selama gangguan daya singkat.


Papan ini menggunakan kontrol mode arus dengan loop tegangan luar, menawarkan respons dinamis yang cepat dan tegangan keluaran yang stabil. Setiap suplai positif menghasilkan 5 V dc ±0,25 dengan arus kontinu maksimum 15 A; setiap pasokan negatif menghasilkan 20 V dc ±0,8 dengan arus kontinu maksimum 6 A. Papan menghilangkan sekitar 10 W dan memerlukan setidaknya 80 LFPM aliran udara untuk pendinginan.



II. Fungsi Utama

Fungsi utama IS200IGPAG1A mencakup, namun tidak terbatas pada, hal berikut:

1. Konversi Daya

Papan IS200IGPAG1A menerima masukan gelombang persegi AC dari transformator isolasi eksternal dan mengubahnya secara internal menjadi tegangan DC yang diperlukan untuk penggerak gerbang IGCT. Spesifikasi daya inputnya adalah gelombang persegi 50 V ac (±1%), 27 kHz (±1%), dihubungkan melalui konektor P1 5-pin. Dua sekering internal (FU1 dan FU2) memberikan perlindungan arus berlebih.

2. Dua Output Pasokan Positif Independen

Setiap keluaran suplai positif adalah +5 V dc ±0,25, digunakan untuk penggerak nyala IGCT. Kedua pasokan ini independen dan dapat memberi daya pada dua IGCT secara bersamaan. Karakteristik utamanya meliputi:

  • Arus Keluaran Berkelanjutan per suplai: 15 A dc

  • Batas Saat Ini per suplai: 18 A dc

  • Waktu Mulai Lembut: 200 ms

  • Penyimpanan Energi: Minimum 1,0 ms (selama regulasi)

3. Dua Output Pasokan Negatif Independen

Setiap keluaran suplai negatif adalah -20 V dc ±0,8, digunakan untuk penggerak mati IGCT. Kedua persediaan itu independen. Karakteristik utamanya meliputi:

  • Arus Keluaran Berkelanjutan per suplai: 6 A dc

  • Batas Saat Ini per suplai: 8 A dc

  • Waktu Mulai Lembut: 20 ms

  • Penyimpanan Energi: Minimum 1,0 ms (selama regulasi)

4. Metode Pengendalian

Pasokan positif dan negatif menggunakan kontrol mode arus dengan loop tegangan luar. Metode kontrol ini menawarkan:

  • Respon dinamis yang cepat

  • Stabilitas tegangan keluaran yang sangat baik

  • Perlindungan pembatas arus bawaan

  • Kekebalan yang baik terhadap fluktuasi tegangan masukan

5. Indikasi Status

Papan ini dilengkapi 8 indikator LED yang memberikan status visual sinyal gerbang dan voltase untuk kedua catu daya. Setiap catu daya sesuai dengan 4 LED:

  • Catu Daya Pertama: DS1, DS2, DS3, DS4

  • Catu Daya Kedua: DS5, DS6, DS7, DS8

Fungsi LED:

  • DS1/DS5 (Hijau): Menunjukkan status sinyal gerbang untuk suplai terkait ketika arus keluaran 5 V > 4 A.

  • DS2/DS6 (Kuning): Menunjukkan status sinyal gerbang untuk suplai terkait ketika arus keluaran 5 V > 4 A.

  • DS3/DS7: Tunjukkan tegangan 5 V OK untuk suplai yang sesuai.

  • DS4/DS8: Tunjukkan tegangan 20 V OK untuk suplai yang sesuai.

  • DS5/DS6 juga menunjukkan status arus keluaran 20 V (DS5 aktif saat arus > 2 A, DS6 aktif saat arus < 2 A).

6. Poin Tes

Papan ini memiliki 8 titik uji untuk commissioning dan diagnosis kesalahan. Setiap catu daya sesuai dengan 4 titik uji:

  • Catu Daya Pertama: TP1, TP2, TP3, TP4

  • Catu Daya Kedua: TP5, TP6, TP7, TP8

Titik uji memungkinkan pengukuran:

  • Sinyal umum untuk persediaan positif dan negatif

  • Umpan balik rata-rata saat ini untuk persediaan positif dan negatif

  • Kekuatan umum untuk pasokan positif dan negatif

  • Tegangan masukan induktor untuk suplai positif dan negatif

Peringatan Keselamatan Penting: Saat penggerak beroperasi, titik uji ini mengapung pada potensial jembatan. JANGAN SENTUH!

7. Penolakan Arus Mode Umum

Desain papan mempertimbangkan efek du/dt tinggi (6 kV/μs) yang dihasilkan oleh peralihan IGCT cepat pada arus mode umum. Arus mode umum I = c × 6 kV/μs, di mana c adalah kapasitansi transformator isolasi. Dewan dirancang untuk beroperasi dengan benar dalam kondisi ini.



AKU AKU AKU. Aplikasi Sistem

1. Penerapan dalam Sistem Penggerak Seri Inovasi

IS200IGPAG1A adalah papan penting yang menyediakan daya penggerak gerbang untuk IGCT dalam sistem penggerak Seri Inovasi. Perannya dalam sistem meliputi:

  • Penggerak Gerbang IGCT: Menyediakan daya nyala dan mati yang presisi untuk dua IGCT, memastikan peralihan yang andal.

  • Isolasi Listrik: Mencapai isolasi listrik antara sirkuit kontrol dan sirkuit utama tegangan tinggi melalui transformator isolasi eksternal, memastikan keselamatan personel dan peralatan.

  • Pemantauan Status: Menyediakan informasi status dan sarana diagnostik untuk personel operasi dan pemeliharaan lapangan melalui indikator LED dan titik uji untuk kedua catu daya.

2. Perbedaan Antara Kelompok 1 dan Kelompok 2

Seri IGPA memiliki versi Grup 1 dan Grup 2, dengan perbedaan utama adalah:

Grup Fitur 1 (G1A) Grup 2 (G2A)
Jumlah Catu Daya per Papan 2 persediaan independen 1 persediaan
Skenario yang Berlaku Konfigurasi IGCT memerlukan persediaan ganda Konfigurasi IGCT memerlukan satu pasokan
Tata Letak Papan Lihat Gambar 3 Lihat Gambar 4
Alokasi LED 8 LED dikelompokkan untuk dua persediaan 8 LED menunjukkan status pasokan tunggal

Saat memilih papan IGPA, pengguna harus memilih versi yang sesuai berdasarkan kebutuhan daya spesifik IGCT. Untuk aplikasi yang memerlukan dua IGCT dengan ruang terbatas, penggunaan G1A dapat mengurangi separuh jumlah papan yang dibutuhkan.

3. Tindakan Pencegahan Keselamatan Tegangan Tinggi

Papan IS200IGPAG1A dipasang langsung pada IGCT dan mengapung pada potensial katoda IGCT (3300-6600 V ac) selama pengoperasian. Oleh karena itu, JANGAN SENTUH ATAU SELIKIR bagian mana pun dari papan saat sistem sedang diberi energi. Pemasangan, penggantian, atau pengukuran hanya boleh dilakukan setelah sistem benar-benar dimatikan dan dipastikan aman.

4. Skenario Aplikasi Khas

  • Penggerak Frekuensi Variabel Tegangan Menengah: Menyediakan daya penggerak gerbang untuk beberapa IGCT dalam aplikasi kontrol motor.

  • Sistem Konversi Daya Daya Tinggi: Digunakan di berbagai peralatan konversi daya yang memerlukan banyak IGCT.

  • Sistem Traksi Transit Rel: Menyediakan tenaga pengemudi untuk beberapa IGCT dalam konverter traksi.

  • Penggerak Daya Tinggi Industri: Digunakan dalam industri berat seperti pertambangan dan metalurgi untuk penggerak motor berdaya tinggi, sehingga menghemat ruang pemasangan.



IV. Deskripsi Antarmuka Terperinci

1. Konektor Masukan Daya P1

P1 adalah konektor 5-pin untuk menghubungkan daya gelombang persegi AC dari transformator isolasi eksternal:

Pin Sinyal Deskripsi
1 AC1P +20 V ac, 27 kHz
2 AC1N +20 V ac kembali
3 AC2P 40 V ac, 27 kHz
4 AC2N Pengembalian arus 40 V ac
5 Katoda Pelindung trafo isolasi eksternal, sambungkan ke katoda IGCT

2. Konektor Output Daya (Satu PXPL per Pasokan)

Setiap catu daya berhubungan dengan konektor PXPL 9-pin untuk mengeluarkan daya driver gerbang IGCT:

Pin Sinyal Deskripsi
1 hal5 +5 V pasokan penyalaan
2 hal5 +5 V pasokan penyalaan
3 P5COM 5 V kembali
4 P5COM 5 V kembali
5 - Tidak terhubung
6 N20 -Suplai mematikan 20 V
7 N20 -Suplai mematikan 20 V
8 N20COM -20 V kembali
9 N20COM -20 V kembali

Beberapa pin diparalelkan untuk membawa arus yang lebih tinggi.

3. Indikator LED

LED Warna Fungsi Indikasi
DS1 Hijau Menyala saat pertama kali mensuplai arus keluaran 5 V > 4 A (indikasi sinyal gerbang)
DS2 Kuning Menyala saat pertama kali mensuplai arus keluaran 5 V > 4 A (indikasi sinyal gerbang)
DS3 - Menunjukkan suplai pertama tegangan 5 V OK
DS4 - Menunjukkan tegangan suplai 20 V pertama OK
DS5 Hijau Menyala saat suplai kedua arus keluaran 5 V > 4 A; juga menunjukkan suplai kedua arus keluaran 20 V > 2 A
DS6 Kuning Menyala saat suplai kedua arus keluaran 5 V > 4 A; juga menunjukkan arus keluaran 20 V suplai kedua <2 A
DS7 - Menunjukkan suplai kedua tegangan 5 V OK
DS8 - Menunjukkan suplai kedua tegangan 20 V OK

4. Poin Tes

Titik Tes Deskripsi
TP1 Sinyal umum untuk pasokan pertama adalah pasokan positif
TP2 Umpan balik rata-rata saat ini untuk pasokan pertama pasokan positif
TP3 Kekuatan umum untuk pasokan pertama pasokan positif
TP4 Tegangan masukan induktor untuk suplai positif suplai pertama
TP5 Umpan balik rata-rata saat ini untuk pasokan positif pasokan kedua
TP6 Sinyal umum untuk pasokan kedua adalah pasokan positif
TP7 Kekuatan umum untuk pasokan kedua pasokan positif
TP8 Tegangan input induktor untuk suplai positif suplai kedua

Peringatan Keselamatan Penting: Saat penggerak beroperasi, titik uji ini mengapung pada potensial jembatan. JANGAN SENTUH!

5.


Sekering Peringkat Sirkuit Terlindungi
FU1 7 A, 250 V, Kerja cepat Perlindungan daya masukan
FU2 6 A, 250 V, Kerja cepat Perlindungan daya masukan




V. Pemasangan dan Penggantian

1. Lokasi Pemasangan

Papan IS200IGPAG1A dipasang langsung pada IGCT. Karena papan G1A dapat menggerakkan dua IGCT, posisi pemasangannya harus mempertimbangkan koneksi ke kedua IGCT.

2. Tindakan Pencegahan Instalasi

  • Keamanan Tegangan Tinggi: Papan IGPA beroperasi pada potensi tegangan tinggi. Pemasangan dan penggantian hanya boleh dilakukan setelah sistem benar-benar dimatikan energinya.

  • Mesin Cuci Bintang: Mesin cuci bintang logam harus menyentuh permukaan logam, bukan papan plastik. Mesin cuci dan penahan logam ini membentuk sirkuit pelindung, yang secara tidak sengaja menyalurkan tegangan tinggi ke tanah.

  • Persyaratan Pendinginan: Pastikan setidaknya 80 LFPM aliran udara ke seluruh papan untuk pendinginan yang tepat.

  • Perlindungan ESD: Tangani papan dengan mengikuti tindakan pencegahan ESD.

3. Prosedur Penggantian

Peringatan Keselamatan:

  • PERINGATAN: Untuk mencegah sengatan listrik, matikan daya ke sistem penggerak dan gunakan peralatan uji tegangan tinggi untuk memastikan sirkuit telah dimatikan energinya sebelum menyentuhnya.

  • PERHATIAN: Untuk mencegah kerusakan komponen yang disebabkan oleh listrik statis, perlakukan semua papan dengan teknik penanganan yang peka terhadap listrik statis. Kenakan tali pengikat dan simpan papan dalam kantong antistatis.

Melepaskan Papan Lama:

  1. Verifikasi Daya Mati: Pastikan sistem penggerak benar-benar tidak diberi energi.

  2. Buka Pintu Kabinet: Buka pintu lemari drive. Gunakan peralatan uji tegangan tinggi untuk memverifikasi bahwa sirkuit tidak diberi energi.

  3. Putuskan Sambungan: Putuskan sambungan semua sambungan listrik (termasuk konektor keluaran PXPL dan konektor masukan P1).

  4. Lepas Sekrup: Kendurkan keenam sekrup pemasangan menggunakan ratchet dan soket/obeng.

  5. Kumpulkan Perangkat Keras: Saat sekrup dilepas, tangkap kebuntuan dan mesin cuci bintang. Perhatikan bahwa mesin cuci bintang dipasangkan dengan penyangga logam.

  6. Lepas Papan: Lepaskan papan lama dengan hati-hati.

Memasang Papan Baru:

  1. Posisikan Papan Baru: Tempatkan papan baru pada orientasi yang benar pada IGCT, pastikan sejajar dengan koneksi ke kedua IGCT.

  2. Pasang Sekrup: Kencangkan papan menggunakan 6 sekrup, penyangga, dan ring bintang.

  3. Kencangkan Sekrup: Kencangkan sekrup untuk menahan papan dengan aman di tempatnya.

  4. Periksa Mesin Cuci: Pastikan mesin cuci bintang logam terpasang pada permukaan logam, bukan pada papan plastik. Kebuntuan logam dan mesin cuci bintang membuat sirkuit pelindung, mengalirkan tegangan tinggi secara tidak sengaja ke tanah.

  5. Sambungkan Kembali Sambungan: Sambungkan kembali semua sambungan listrik.

  6. Pulihkan Daya: Tutup pintu kabinet dan pulihkan daya ke sistem.

Barang Spesifikasi
Nomor Model IS200IGPAG1A
Nama Produk Papan Catu Daya Pengemudi Gerbang
Sistem yang Kompatibel Sistem Penggerak Innovation Series™
Seri Papan IGPA (Papan Catu Daya Pengemudi Gerbang)
Kelompok Grup 1 (Dua catu daya independen per papan)
Perangkat yang Berlaku Thyristor Pergantian Gerbang Terintegrasi (IGCT)
Metode Pemasangan Dipasang langsung di IGCT
Daya Masukan Gelombang persegi 50 V ac, ±1%, 27 kHz, ±1% (dari trafo isolasi eksternal)
Konektor Masukan P1, 5-pin
Penetapan Pin P1 Pin 1: AC1P (+20 V ac, 27 kHz); Pin 2: AC1N (+20 V ac kembali); Pin 3: AC2P (40 V ac, 27 kHz); Pin 4: AC2N (pengembalian 40 V ac); Pin 5: Katoda (pelindung trafo isolasi eksternal)
Sekering Masukan FU1 7 A, 250 V, 25x1, 3AG, AGC, Kerja cepat
Sekering Masukan FU2 6 A, 250 V, 25x1, 3AG, AGC, Kerja cepat
Pembuangan Daya Sekitar 10 watt
Persyaratan Pendinginan Aliran udara minimum 80 LFPM
Frekuensi Peralihan 95 kHz
Mode Umum Saat Ini I = c × 6 kV/μs, c adalah kapasitansi transformator isolasi
Jumlah Catu Daya 2 persediaan independen
Konektor Keluaran Satu konektor PXPL per suplai, 9-pin
Penetapan Pin PXPL (per persediaan) Pin 1,2: P5 (suplai penyalaan 5 V); Pin 3,4: P5COM (pengembalian 5 V); Pin 5: Tidak terhubung; Pin 6,7: N20 (pasokan mematikan -20 V); Pin 8,9: N20COM (-20 V kembali)
Metode Pengendalian Pasokan Positif Mode arus dengan loop tegangan luar
Tegangan Output Pasokan Positif +5 V dc ±0,25 (per suplai)
Pasokan Positif Arus Kontinu 15 A DC (per pasokan)
Batas Pasokan Positif Saat Ini 18 A DC (per suplai)
Waktu Mulai Lunak Pasokan Positif 200 ms
Penyimpanan Energi Pasokan Positif Minimum 1,0 ms (selama regulasi)
Metode Pengendalian Pasokan Negatif Mode arus dengan loop tegangan luar
Tegangan Output Pasokan Negatif -20 V dc ±0,8 (per suplai)
Pasokan Negatif Arus Kontinyu 6 A DC (per suplai)
Batas Pasokan Negatif Saat Ini 8 A dc (per pasokan)
Waktu Mulai Lunak Pasokan Negatif 20 ms
Penyimpanan Energi Pasokan Negatif Minimum 1,0 ms (selama regulasi)
Jumlah Indikator LED 8
DS1 Hijau, menyala saat pertama kali mensuplai arus keluaran 5 V > 4 A
DS2 Kuning, menyala saat pertama kali mensuplai arus keluaran 5 V > 4 A
DS3 Menunjukkan suplai pertama tegangan 5 V OK
DS4 Menunjukkan tegangan suplai 20 V pertama OK
DS5 Hijau, menyala saat suplai kedua arus keluaran 5 V > 4 A; juga menunjukkan suplai kedua arus keluaran 20 V > 2 A
DS6 Kuning, menyala saat suplai kedua arus keluaran 5 V > 4 A; juga menunjukkan arus keluaran 20 V suplai kedua <2 A
DS7 Menunjukkan suplai kedua tegangan 5 V OK
DS8 Menunjukkan suplai kedua tegangan 20 V OK
Jumlah Titik Tes 8
TP1 Sinyal umum untuk pasokan pertama adalah pasokan positif
TP2 Umpan balik rata-rata saat ini untuk pasokan pertama pasokan positif
TP3 Kekuatan umum untuk pasokan pertama pasokan positif
TP4 Tegangan masukan induktor untuk suplai positif suplai pertama
TP5 Umpan balik rata-rata saat ini untuk pasokan positif pasokan kedua
TP6 Sinyal umum untuk pasokan kedua adalah pasokan positif
TP7 Kekuatan umum untuk pasokan kedua pasokan positif
TP8 Tegangan input induktor untuk suplai positif suplai kedua
Lingkungan Operasi Kelas industri, memerlukan tindakan pencegahan penanganan ESD, kesadaran keselamatan tegangan tinggi
Sertifikasi Memenuhi standar Sistem Kontrol Industri GE

Sebelumnya:
Berikutnya:

Tautan Cepat

PRODUK

OEM

Hubungi kami

 Telepon: +86-181-0690-6650
 WhatsApp: +86 18106906650
 Email:  penjualan2@exstar-automation.com / lily@htechplc.com
 Alamat: Kamar 1904, Gedung B, Diamond Coast, No. 96 Lujiang Road, Distrik Siming, Xiamen Fujian, Cina
Hak Cipta © 2025 Exstar Automation Services Co., Ltd. Semua Hak Dilindungi Undang-undang.
