پارامتر |
جزئیات |
ژنرال |
|

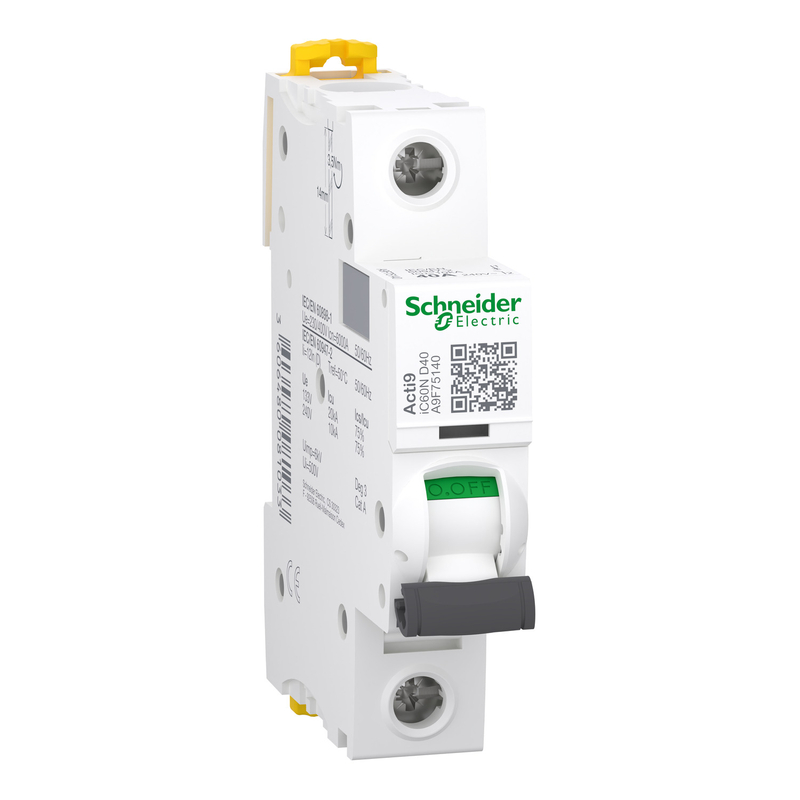

مدل محصول |
A9F75140 |
محدوده |
Acti9 |
نام محصول |
Acti9 iC60 |
نام کوتاه دستگاه |
iC60N |
برنامه دستگاه |
توزیع |
توضیحات قطب |
1P |
تعداد قطب های حفاظت شده |
1 |
جریان رتبهبندی شده (در) |
40 A |
نوع شبکه |
AC / DC |
فناوری واحد سفر |
حرارتی مغناطیسی |
منحنی پرتاب |
D |
محدودیت حرکت مغناطیسی |
12 x در ± 20٪ |
مناسب بودن برای جداسازی |
بله (مطابق با EN/IEC 60898-1 و EN/IEC 60947-2) |
دسته استفاده |
دسته A (EN/IEC 60947-2) |
ظرفیت شکست (ICU) |
|
– EN/IEC 60947-2 (AC) |
36 کیلو آمپر در 12…60 ولت AC 50/60 هرتز
20 کیلو آمپر در 100… 133 ولت AC 50/60 هرتز
10 کیلو آمپر در 220… 240 ولت AC 50/60 هرتز |
– EN/IEC 60947-2 (DC) |
15 kA در 12…60 V DC
10 kA در 60…72 V DC |
– EN/IEC 60898-1 (AC) |
6000 آمپر در 230 ولت AC 50/60 هرتز |
ظرفیت شکست سرویس (ICS) |
|
– EN/IEC 60947-2 (AC) |
27 kA (75% x Icu) در 12…60 V AC
15 kA (75% x Icu) در 100…133 V AC
7.5 kA (75% x Icu) در 220…240 V AC |
– EN/IEC 60947-2 (DC) |
15 kA (100% x Icu) در 12…60 V DC
10 kA (100% x Icu) در 60…72 V DC |
کلاس محدودیت |
کلاس 3 (EN/IEC 60898-1) |
ولتاژ عملیاتی نامی (Ue) |
12…60 ولت AC 50/60 هرتز
100…133 ولت AC 50/60 هرتز
220… 240 ولت AC 50/60 هرتز
12…60 ولت DC
60…72 ولت DC |
ولتاژ عایق نامی (Ui) |
500 ولت AC 50/60 هرتز (EN/IEC 60947‑2) |
ولتاژ مقاومتی ضربه ای نامی (Uimp) |
6 کیلوولت (EN/IEC 60947-2) |
فرکانس شبکه |
50/60 هرتز |
ماندگاری |
|
دوام مکانیکی |
20000 چرخه |
دوام الکتریکی |
10000 چرخه |
نشانگر موقعیت تماس |
بله (تغییر) |
سیگنالینگ محلی |
نشانگر سفر (VisiTrip) |
نصب و فیزیکی |
|
حالت نصب |
گیره (ریل DIN 35 میلی متر) |
باسبار شانه ای متحرک |
نصب شده؛ بالا یا پایین سازگار |
پیچ اتصال |
18 میلی متر بین دستگاه ها |
تعداد زمین ها |
2 (عرض کل 18 میلی متر) |
عرض |
18 میلی متر |
ارتفاع |
85 میلی متر |
عمق |
78.5 میلی متر |
وزن خالص |
0.215 کیلوگرم |
رنگ |
سفید (RAL9003) |
پایانه ها و اتصالات |
|
نوع اتصال |
یک ترمینال (بالا یا پایین)، تونل دوتایی |
هادی صلب (مس) |
1…35 میلی متر مربع |
هادی انعطاف پذیر (مس) |
1…25 میلی متر مربع |
انعطاف پذیر با فرول (مس) |
تا 25 میلی متر مربع |
دارای ترمینال حلقه (Cu/Al) |
از طریق لوازم جانبی |
هادی های متعدد (با لوازم جانبی) |
تا 3×16 میلیمتر مربع صلب یا 3×10 میلیمتر مربع انعطافپذیر |
طول سیم کشی |
14 میلی متر (بالا یا پایین) |
گشتاور سفت شدن |
3.5 نیوتن متر (بالا یا پایین) |
حفاظت در برابر نشت زمین |
بدون (بلوک افزودنی جداگانه لازم است) |
رتبه بندی محیط زیست و حفاظت |
|
مطابقت با استانداردها |
EN/IEC 60947-2، EN/IEC 60898-1 |
درجه IP (ترمینال) |
IP20 (IEC 60529) |
IP در Enclosure |
IP40 (کلاس عایق II) |
درجه آلودگی |
3 (EN/IEC 60947-2) |
دسته اضافه ولتاژ |
IV |
گرمسیری شدن |
2 (IEC 60068-1) |
رطوبت نسبی |
95٪ در 55 درجه سانتیگراد |
ارتفاع عملیاتی |
0…2000 متر |
دمای عملیاتی |
-35 درجه سانتی گراد … +70 درجه سانتی گراد |
دمای ذخیره سازی |
-40 درجه سانتیگراد … +85 درجه سانتیگراد |
پایداری و انطباق |
|
وضعیت بدون هالوژن |
محصول حاوی هالوژن بالاتر از آستانه است (بدون هالوژن) |
بدون پی وی سی |
بله |
بدون سیلیکون |
خیر |
قابلیت بازیافت |
54% |
دستورالعمل RoHS اتحادیه اروپا |
سازگار |
REACH SVHC |
حاوی SVHC بالاتر از آستانه |
شماره SCIP |
26ff71d1‑98cf‑4280‑8725‑455b9a6b2fb9 |
بسته بندی با مقوای بازیافتی |
بله |
بسته بندی بدون پلاستیک یکبار مصرف |
بله |
برچسب WEEE |
مورد نیاز برای دفع اتحادیه اروپا (مجموعه جداگانه) |
تعمیر / پس گرفتن |
نه / نه |
لجستیک |
|
کشور مبدا |
مشخص نشده (معمولا بلغارستان برای سری iC60) |
گارانتی |
18 ماه |
بسته 1 (تک واحدی) |
1 عدد؛ ارتفاع 2.0 سانتی متر × عرض 7.5 سانتی متر × طول 9.5 سانتی متر; وزن 125.8 گرم |
بسته 2 (جعبه 12 عددی) |
12 واحد؛ ارتفاع 8.5 سانتی متر × عرض 10.0 سانتی متر × طول 22.5 سانتی متر; وزن 1.548 کیلوگرم |
بسته 3 (پالت 132) |
ارتفاع 30 سانتی متر × عرض 30 سانتی متر × ارتفاع 40 سانتی متر; وزن 17.434 کیلوگرم |
ردپای کربن (چرخه حیات) |
|
مجموع |
معادل 21 کیلوگرم CO2 |
تولید (A1-A3) |
معادل 0.8 کیلوگرم CO2 |
توزیع (A4) |
معادل 0 کیلوگرم CO2 |
نصب (A5) |
معادل 0 کیلوگرم CO2 |
استفاده از فاز (B2، B3، B4، B6) |
معادل 19 کیلوگرم CO2 |
پایان عمر (C1-C4) |
معادل 0.4 کیلوگرم CO2 |
افشای محیط زیست |
مشخصات محیطی محصول در دسترس است |
