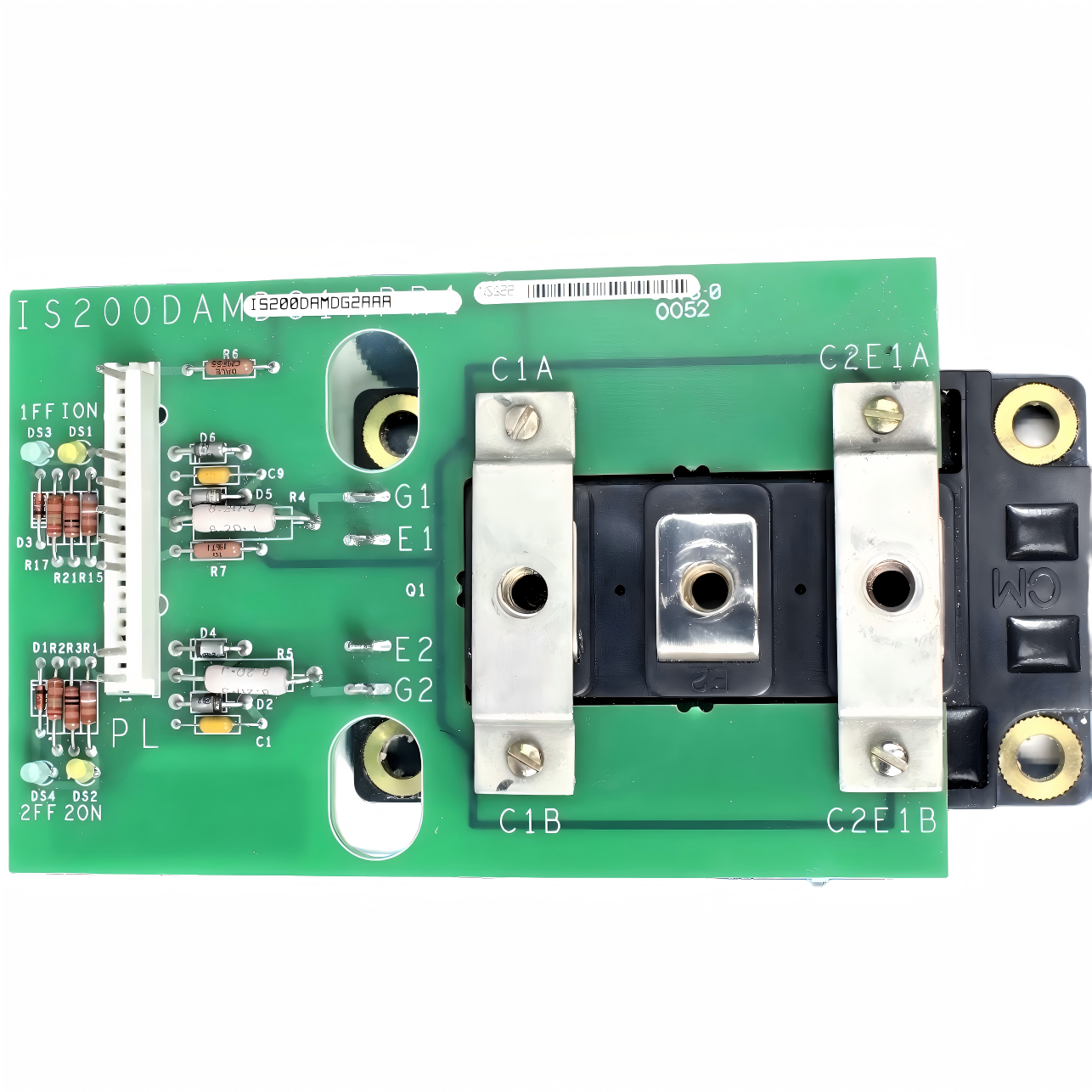

Placa de interfaz de accionamiento de puerta GE IS200DAMDG2A

La IS200DAMDG2A es una placa de interfaz de accionamiento de puerta diseñada por General Electric (GE) para sus accionamientos de bajo voltaje Innovation Series™. Esta placa es la versión dentro de la serie DAM destinada al variador de cuadro 125 o 92 G2, perteneciente a la subserie DAMD. Su función principal es proporcionar la interfaz de accionamiento de compuerta para un tramo de fase del puente de alimentación del accionamiento, lo que permite un control preciso de los IGBT. A diferencia de las placas DAMA, DAMB y DAMC, la IS200DAMDG2A no proporciona amplificación de corriente y funciona únicamente como una placa de interfaz, por lo que no requiere entrada de alimentación externa.

Como versión G2 de la serie DAMD, su principal diferencia con la versión G1 (para el marco 180) es que está diseñada para marcos más pequeños y utiliza módulos IGBT con una clasificación de corriente más baja. A diferencia de DAMA/DAMB/DAMC, la serie DAMD no proporciona amplificación de corriente y, por lo tanto, no requiere alimentación externa, lo que resulta en un diseño más simple. Cuatro indicadores LED (DS11ON, DS22ON, DS31FF, DS42FF) proporcionan el estado del variador IGBT al personal de campo, lo que facilita un diagnóstico rápido de fallas.

La placa IS200DAMDG2A está ubicada entre el bastidor de control y los dispositivos de conmutación de energía (IGBT), y sirve como interfaz de señal crítica. Recibe señales de accionamiento de puerta desde la placa de interfaz de personalidad del puente IS200BPIA en el bastidor de control y las transmite directamente al módulo IGBT dual de un tramo monofásico. La placa cuenta con cuatro indicadores LED que muestran el estado de encendido/apagado de los dos IGBT, proporcionando monitoreo al personal de operación y mantenimiento en campo.

Las características clave del IS200DAMDG2A incluyen:

• Dedicado al marco 125 o 92 G2: Adecuado para el marco 125 o 92 G2 de los variadores de bajo voltaje de la serie Innovation.

• Impulsión de tramo monofásico: Cada placa impulsa el módulo IGBT dual (que integra interruptores superior e inferior) de un tramo de fase.

• Función de la placa de interfaz: No proporciona amplificación de corriente, funciona solo como interfaz de señal y no requiere alimentación externa.

• Indicación de estado: Cuatro indicadores LED muestran el estado de encendido/apagado de los dos IGBT.

• Conexión directa IGBT: Se conecta directamente a los terminales de puerta, emisor y colector IGBT a través del conector PL.

• Interfaz con BPIA: Se conecta a la placa BPIA mediante cable, recibiendo señales de control.

• Diseño sin puentes: la placa no tiene fusibles, puntos de prueba ni componentes configurables, lo que simplifica el mantenimiento en campo.

• Combinado con el módulo IGBT: Diseñado para funcionar con el módulo IGBT dual CM200DY-28H.

La placa se monta directamente en los módulos IGBT, asegurada mediante los pernos IGBT. Esto garantiza que el bucle de accionamiento de la puerta sea lo más corto posible, minimizando la inductancia parásita y la interferencia. Un variador de estructura 125 o 92 G2 requiere tres placas IS200DAMDG2A, una para cada fase (U, V, W), y cada fase utiliza un módulo IGBT dual.

---

II. Funciones principales

Las funciones principales del IS200DAMDG2A incluyen, entre otras, las siguientes:

1. Interfaz de señal de accionamiento de puerta

La placa IS200DAMDG2A recibe señales de accionamiento de puerta desde la placa BPIA y las transmite directamente al módulo IGBT a través de un circuito interno. Como no proporciona amplificación de corriente, la placa en sí no requiere alimentación externa; toda la potencia del variador proviene de la placa BPIA.

2. Conducción del tramo de fase

Cada placa IS200DAMDG2A es responsable de accionar el módulo IGBT dual de un tramo monofásico. Este módulo integra internamente dos IGBT, los interruptores superior e inferior:

• IGBT1 (Superior): Conectado entre el bus CC positivo y la salida de fase.

• IGBT2 (Inferior): Conectado entre la salida de fase y el bus CC negativo.

Los circuitos de accionamiento de la placa accionan de forma independiente los dos IGBT, asegurando que nunca se enciendan simultáneamente, evitando una falla de disparo.

3. Indicación de estado

Cuatro indicadores LED en la placa brindan monitoreo en tiempo real del estado de la unidad de los dos IGBT:

• DS11ON (amarillo): se enciende cuando el IGBT1 (superior) está activado.

• DS31FF (verde): se enciende cuando el IGBT1 (superior) está apagado.

• DS22ON (amarillo): se enciende cuando el IGBT2 (inferior) está activado.

• DS42FF (verde): se enciende cuando el IGBT2 (inferior) está apagado.

Estos indicadores proporcionan el estado operativo de los IGBT al personal de campo, lo que facilita un diagnóstico rápido del circuito de accionamiento y la funcionalidad de los IGBT.

4. Conexión directa a IGBT

La placa se conecta directamente a los terminales de puerta, emisor y colector del módulo IGBT a través del conector PL. Esta conexión directa minimiza la longitud y la inductancia parásita del bucle de accionamiento de la puerta, mejorando el rendimiento de conmutación y reduciendo las pérdidas de conmutación y las interferencias electromagnéticas.

5. Interfaz con BPIA

La placa se conecta a la placa BPIA mediante un cable y recibe señales de accionamiento de puerta desde el bastidor de control. Como la placa DAMD carece de amplificación, las señales se transmiten directamente desde el BPIA al IGBT.

6. Diseño pasivo

La placa IS200DAMDG2A no contiene fusibles, puntos de prueba ni componentes configurables. Toda la funcionalidad está fijada en la fábrica. Este diseño simplifica el mantenimiento en campo y reduce el riesgo de fallas causadas por una configuración incorrecta.

7. Coincidencia con el módulo IGBT

La placa IS200DAMDG2A está diseñada específicamente para funcionar con el módulo IGBT dual CM200DY-28H. Este módulo IGBT es un paquete de interruptor doble que integra internamente los IGBT superior e inferior para un tramo de una fase. Por lo tanto, un variador de estructura 125 o 92 G2 utiliza tres placas IS200DAMDG2A y tres módulos IGBT duales.

---

III. Aplicaciones del sistema

1. Aplicación en variadores de bajo voltaje de la serie Innovation

La IS200DAMDG2A es una placa de interfaz crítica que conecta los circuitos de control y alimentación dentro de los variadores de bajo voltaje de la serie Innovation. Sus funciones dentro del sistema incluyen:

• Interfaz de señal: Transmite señales de accionamiento de puerta generadas por la placa BPIA directamente al módulo IGBT.

• Información de estado: proporciona indicación del estado de la unidad IGBT a través de indicadores LED.

2. Diferencias con otras versiones de DAM

La serie DAM tiene múltiples versiones para diferentes potencias nominales del bastidor de transmisión:

El IS200DAMDG2A está diseñado específicamente para variadores de estructura 125 o 92 G2 de menor potencia, utilizando un módulo IGBT dual que requiere solo un módulo por fase. A diferencia de DAMA/DAMB/DAMC, la serie DAMD no proporciona amplificación de corriente y, por lo tanto, no requiere alimentación externa. En comparación con el DAMD G1, la versión G2 está destinada a marcos más pequeños y utiliza módulos IGBT con una clasificación de corriente más baja.

3. Escenarios de aplicación típicos

• Variadores de frecuencia de CA industriales de baja potencia: controlan la velocidad y el par de motores de CA de baja potencia.

• Control de bombas y ventiladores: acciona varias bombas y ventiladores pequeños en aplicaciones de control de procesos industriales.

• Control de compresores pequeños: acciona compresores industriales de baja potencia.

• Sistemas transportadores pequeños: Se utilizan para el control de motores en sistemas pequeños de manipulación de materiales.

• Sistemas HVAC: acciona pequeños ventiladores y compresores en sistemas de calefacción, ventilación y aire acondicionado.




---

IV. Descripción detallada de la interfaz

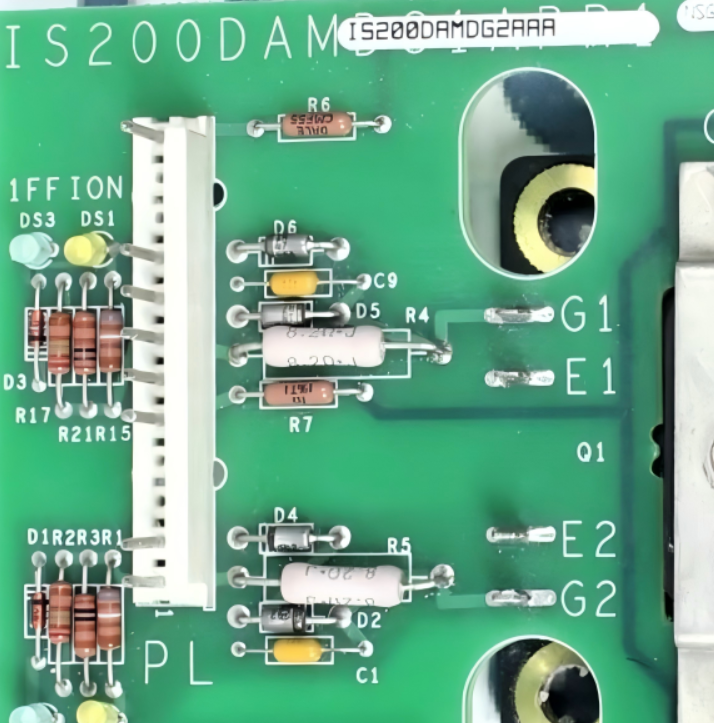

1. Conector PL (Conexión IGBT)

PL es un conector de 12 pines para conectar directamente a los terminales de puerta, emisor y colector del módulo IGBT. Las asignaciones de pines son las siguientes (1 = superior, 2 = inferior):

2. Indicadores LED

de LED	Nomenclatura	Color	Descripción
DS11ON	IGBT1 ENCENDIDO	Amarillo	Se enciende cuando el IGBT1 (superior) está encendido
DS22ON	IGBT2 ENCENDIDO	Amarillo	Se enciende cuando el IGBT2 (inferior) está encendido
DS31FF	IGBT1 APAGADO	Verde	Se enciende cuando el IGBT1 (superior) está apagado
DS42FF	IGBT2 APAGADO	Verde	Se enciende cuando el IGBT2 (inferior) está apagado

---

V. Instalación y Reemplazo

1. Ubicación de montaje

La placa IS200DAMDG2A se monta directamente en los módulos IGBT, ubicados debajo del conjunto del intercambiador de calor heatpipe. Se instala una placa IS200DAMDG2A en el módulo IGBT dual para cada tramo de fase.

2. Procedimiento de eliminación

Advertencias de seguridad:

• ADVERTENCIA: Para evitar descargas eléctricas, apague el sistema de transmisión y use equipo de prueba de alto voltaje para verificar que los circuitos estén desenergizados antes de tocarlos.

• PRECAUCIÓN: Para evitar daños a los componentes causados ​​por la electricidad estática, trate todas las placas con técnicas de manipulación sensibles a la estática. Utilice una correa de conexión a tierra y guarde las placas en bolsas antiestáticas.

Pasos de eliminación:

1. Verifique el apagado: asegúrese de que el sistema de transmisión esté completamente desenergizado.

2. Abrir puerta del gabinete: abra la puerta del gabinete de la unidad. Utilice equipo de prueba de alto voltaje para verificar que los circuitos estén desenergizados.

3. Localice la placa: busque los módulos IGBT y la placa IS200DAMDG2A debajo del conjunto del intercambiador de calor del tubo de calor.

4. Retire el conjunto de la placa de derivación:

• Retire los tres pernos, arandelas y arandelas de seguridad con resorte que sujetan el conjunto de la placa de derivación al módulo IGBT.

• Deje que el conjunto de la placa de derivación cuelgue de los cables del motor conectados.

• Nota: No permita que el conjunto del tablero de derivación cuelgue únicamente de los cables de control. Si los cables del motor no están conectados, apoye el conjunto mediante un método auxiliar.

5. Retire el circuito flexible exterior: Retire los tres pernos, arandelas y arandelas de seguridad con resorte que sujetan el circuito flexible exterior y la barra colectora de salida del motor.

6. Reubicar el circuito flexible: Mueva el circuito flexible y la barra colectora para que no interfieran con la extracción de la placa IS200DAMDG2A y del módulo IGBT.

7. Retire el circuito flexible interno: repita los pasos 5 y 6 para el circuito flexible interno y la barra colectora de salida del motor.

8. Retire el módulo IGBT:

• Retire los cuatro pernos de cabeza Allen y las arandelas que sujetan el módulo IGBT al disipador de calor.

• Retire el módulo IGBT.

9. Quitar la placa: Retire los dos tornillos que sujetan el separador (para el conjunto de la placa de derivación) a la placa IS200DAMDG2A y retire el separador.

3. Procedimiento de instalación

1. Instale el separador: con dos tornillos, fije el separador para el conjunto de la placa de derivación a la nueva placa IS200DAMDG2A y al módulo IGBT. Apriete estos tornillos.

2. Instalar el módulo IGBT:

• Extienda una película uniforme de grasa de silicona Dow Corning 340 (o equivalente) sobre la superficie de montaje posterior del módulo IGBT (debe tener al menos 6 mils de espesor).

• Oriente y coloque el nuevo módulo IGBT con placa IS200DAMDG2A en la misma posición que el que se quitó, e inserte los cuatro pernos de cabeza Allen y las arandelas en los orificios de montaje.

• Ajuste los cuatro pernos (en un patrón de cruce diagonal: arriba a la izquierda, abajo a la derecha, arriba a la derecha, abajo a la izquierda).

• Apriete los cuatro pernos (en un patrón cruzado diagonal, al revés del paso anterior) a un torque de 45 libras-pulgada.

3. Instale el circuito flexible interno: Vuelva a colocar el circuito flexible interno y la barra colectora de salida del motor sobre los orificios de montaje. Asegúrelo con tres pernos, arandelas y arandelas de seguridad con resorte.

4. Instale el circuito flexible exterior: repita el paso 3 para el circuito flexible exterior.

5. Instale el conjunto de la placa de derivación: Vuelva a instalar el conjunto de la placa de derivación en el módulo IGBT con tres pernos, arandelas y arandelas de seguridad con resorte.

6. Conecte el cable PL: Vuelva a conectar el cable al conector PL en la nueva placa IS200DAMDG2A.

7. Inspeccionar la instalación: Inspeccione visualmente todas las conexiones, buses y herrajes atornillados para una instalación correcta.

8. Comprobación de limpieza: revise visualmente el gabinete de la unidad en busca de herramientas, residuos u otro hardware que pueda haber quedado dentro.

9. Cerrar puerta: cierre la puerta del gabinete de la unidad después de confirmar que todo está correcto.
