Sistema de transductor de proximidad 3300XL de 8 mm
Autor: Editor del sitio Hora de publicación: 2025-08-14 Origen: Sitio
El sistema de detección de desplazamiento de corrientes parásitas 3300 XL de 8 mm se usa comúnmente para análisis de vibración y posición en maquinaria con cojinetes de película fluida, así como para Keyphasor® y detección de velocidad de rotación. Representa la vanguardia de la tecnología de detección de corrientes parásitas. La configuración estándar de 5 metros cumple con todos los criterios relevantes de la norma API 670, que cubren diseño mecánico, rango operativo lineal, precisión y estabilidad térmica.
El principio de funcionamiento del sistema 3300 XL de 8 mm se basa en generar un voltaje de salida que varía linealmente con el espacio entre la sonda y un objetivo conductor, admitiendo mediciones tanto de posición como de vibración dinámica.
Todos los componentes de la familia de productos 3300 XL de 8 mm son totalmente interoperables; Las sondas, cables y sensores se pueden cambiar sin necesidad de calibración individual. Además, todos los componentes son compatibles con sensores de la serie no XL 3300 en tamaños de 5 mm y 8 mm. Por ejemplo, la opción de sonda de 5 mm es adecuada para aplicaciones donde las limitaciones espaciales prohíben el uso de una sonda de 8 mm.
El sensor Proximitor® 3300 XL presenta varias mejoras de diseño. Su carcasa admite montaje en riel DIN de alta densidad y montaje en panel tradicional, manteniendo patrones de pernos consistentes con los modelos anteriores. Cada base de montaje incorpora aislamiento eléctrico integrado, lo que elimina la necesidad de aisladores externos.

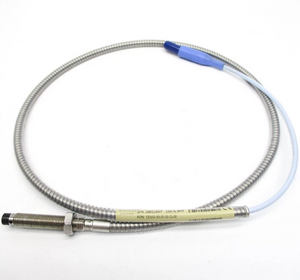

La sonda y el cable 3300 XL presentan diseños mecánicos mejorados. El proceso patentado TipLoc® crea una unión más fuerte entre la punta de la sonda y el cuerpo. La función CableLoc® proporciona 330 N (75 lbf) de resistencia al desprendimiento, evitando la separación bajo tensión. Se encuentra disponible una funda de cable FluidLoc® opcional para evitar que los fluidos internos migren a lo largo del núcleo del cable, lo que reduce el riesgo de fugas externas.
Todos los conectores del sistema están equipados con interfaces ClickLoc® chapadas en oro y resistentes a la corrosión. Solo requieren apretarse manualmente (la retroalimentación audible confirma la conexión adecuada) y están diseñados para resistir el aflojamiento bajo vibración. No se necesitan herramientas para la instalación o extracción.
