330104-08-18-10-02-00 Đầu dò dòng điện xoáy bọc thép

330104-08-18-10-02-00 là đầu dò dòng điện xoáy bọc thép thuộc dòng Bently Nevada 3300 XL, với tổng chiều dài 1,0 mét (3,3 feet) . Mẫu này có ren hệ mét M10×1 , dài 80 mm (khoảng 3,15 in) không đọc ren, chiều dài , tổng thể của vỏ là 180 mm (khoảng 7,09 in) , đầu nối đồng trục ClickLoc tiêu chuẩn và cáp cách điện FEP tiêu chuẩn có lớp giáp bằng thép không gỉ . Bộ giáp mang lại khả năng chống va đập, độ bền kéo và khả năng chống mài mòn tuyệt vời, nhưng mẫu này không bao gồm bộ bảo vệ đầu nối hoặc phê duyệt khu vực nguy hiểm.

Đặc điểm nổi bật của đầu dò này là chiều dài không đọc ren (80 mm) và chiều dài vỏ cực dài (180 mm) . Nó được thiết kế cho các ứng dụng trong đó đầu dò phải kéo dài một khoảng cách đáng kể so với lỗ lắp sâu, chẳng hạn như xuyên qua thành bình dày, thiết bị có lỗ mù sâu hoặc khi đầu dò cần được đặt xa mặt bích lắp. Lớp giáp cung cấp khả năng bảo vệ cơ học cho cáp trong môi trường công nghiệp, nơi có mối lo ngại về hư hỏng.

Với tổng chiều dài 1,0 m, đầu dò này thường được sử dụng với cáp kéo dài 4,0 mét (ví dụ: 330130-040-00-00) và Cảm biến tiệm cận 5 mét (ví dụ: 330180-50-00) để tạo thành một hệ thống 5 mét hoàn chỉnh (đầu dò 1,0 m + cáp kéo dài 4,0 m = hệ thống 5 m). Cấu hình này lý tưởng cho việc lắp đặt trong đó Cảm biến tiệm cận được gắn gần thiết bị (ví dụ: trong hộp nối). Mẫu này là đầu dò bọc thép ren hệ mét với phần dài không có ren và hộp cực dài.

Phân tích mô hình: 330104-08-18-10-02-00 Chi tiết cấu hình

Theo hệ thống mã hóa số bộ phận của Bently Nevada (tham khảo bảng dữ liệu Trang 13-16), các trường trong số kiểu máy này thể hiện như sau:

Lưu ý về cấu hình chính : Model này là đầu dò bọc thép có ren hệ mét (M10×1) với chiều dài không ren 80 mm và chiều dài vỏ 180 mm , được thiết kế đặc biệt cho các ứng dụng yêu cầu phần không có ren dài và lỗ lắp cực sâu. Chiều dài chưa đọc ren phải nhỏ hơn chiều dài vỏ ít nhất 20 mm (80 < 180‑20 = 160, hài lòng). Tổng chiều dài 1,0 m dành cho hệ thống 5 mét (được ghép nối với cáp kéo dài 4,0 m). Bộ giáp cung cấp sự bảo vệ cơ học cho các môi trường có rủi ro bị nghiền, kéo hoặc mài mòn. Model này không bao gồm bộ bảo vệ đầu nối hoặc phê duyệt khu vực nguy hiểm.

Chi tiết áo giáp

Giáp thép không gỉ

Lớp giáp bao gồm dây bện bằng thép không gỉ AISI 302 hoặc 304 linh hoạt, được phủ một lớp áo khoác ngoài FEP, mang lại khả năng bảo vệ sau:

• Khả năng chống nghiền : Ngăn ngừa hư hỏng cáp do bị nén trong quá trình lắp đặt hoặc vận hành

• Độ bền kéo : Tăng cường độ bền kéo cáp tổng thể để định tuyến ống dẫn

• Chống mài mòn : Ngăn chặn hư hỏng cách điện do ma sát với ống dẫn kim loại hoặc cạnh thiết bị

• Khả năng chống cắt : Bảo vệ dây dẫn bên trong khỏi những vết cắt vô tình hoặc hư hỏng do vật sắc nhọn

Không có bộ bảo vệ đầu nối

Model này không bao gồm các bộ bảo vệ đầu nối được lắp sẵn nên đầu nối tiếp xúc với môi trường mà không cần bịt kín dầu hoặc bụi bổ sung. Nó phù hợp với môi trường khô ráo, sạch sẽ, nơi đầu nối không tiếp xúc với dầu tuabin, độ ẩm hoặc bụi. Nếu cần phải bịt kín môi trường, hãy chọn phiên bản có bộ bảo vệ đầu nối (ví dụ: 330104-08-18-10-01-00, v.v.).

Mẹo lựa chọn : Cáp bọc thép nặng khoảng 103 g/m (cáp tiêu chuẩn là 34 g/m). Xem xét tải trọng kéo trên các đầu nối và đầu dò trong quá trình lắp đặt. Bán kính uốn cong tối thiểu của cáp bọc thép là 25,4 mm (1,0 in), giống như cáp tiêu chuẩn, nhưng lớp giáp làm tăng độ cứng.

Kịch bản ứng dụng & Hướng dẫn lựa chọn

330104-08-18-10-02-00 phù hợp cho các ứng dụng điển hình sau:

1. Hệ thống 5 mét + Bảo vệ cơ học + Chiều dài không đọc ren & Vỏ cực dài : Được ghép nối với cáp kéo dài 4,0 m và Cảm biến tiệm cận 5 m để tạo thành hệ thống giám sát 5 mét hoàn chỉnh. Lý tưởng cho các ứng dụng mà đầu dò phải cách lỗ lắp 80 mm và độ sâu lỗ khoảng 180 mm, chẳng hạn như xuyên qua thành thiết bị dày hoặc để tránh vai bên trong lỗ lắp.

2. Giám sát độ rung của thiết bị có thành dày : Đối với thiết bị có độ dày thành từ 80 mm đến 180 mm (ví dụ: vỏ máy nén lớn, vỏ tuabin, thiết bị nhà máy điện hạt nhân), đầu dò tiêu chuẩn không thể định vị đầu dò gần bề mặt mục tiêu. Chiều dài chưa đọc 80 mm và chiều dài vỏ 180 mm đáp ứng yêu cầu này.

3. Giá đỡ gắn đặc biệt hoặc lỗ mù sâu : Khi sử dụng giá đỡ không chuẩn hoặc khi thiết bị có lỗ mù sâu, mẫu này cung cấp đủ độ dài vỏ và không đọc ren.

4. Định tuyến ống dẫn + Môi trường ứng suất cơ học cao : Lớp giáp bảo vệ cáp khỏi bị hư hỏng trong quá trình định tuyến ống dẫn hoặc trong môi trường có độ rung cao.

5. Môi trường công nghiệp tiêu chuẩn : Không có phê duyệt khu vực nguy hiểm – thích hợp cho việc lắp đặt không nguy hiểm, khô ráo, sạch sẽ.

Lưu ý lựa chọn :

• Tổng chiều dài phù hợp : Chiều dài đầu dò + chiều dài cáp mở rộng = Tổng chiều dài hệ thống cảm biến tiệm cận (5 m hoặc 9 m). Đầu dò 1,0 m này phải được sử dụng cùng với cáp kéo dài 4,0 m để tạo thành hệ thống 5 mét.

• Khớp ren : Lỗ lắp phải là ren hệ mét M10×1. Không trộn lẫn với các sợi đế 3/8-24 UNF.

• Chiều dài chưa đọc so với Chiều dài vỏ : Chiều dài chưa đọc (80 mm) phải nhỏ hơn ít nhất 20 mm so với chiều dài vỏ (180 mm) – hài lòng. Trước khi lắp đặt, hãy xác minh rằng độ sâu của lỗ lắp có thể chứa toàn bộ chiều dài vỏ (180 mm), đồng thời đảm bảo rằng độ bám ren hiệu quả không vượt quá giá trị khuyến nghị (15 mm đối với M10). Chiều dài vỏ vượt quá sẽ vẫn ở bên ngoài lỗ lắp; nhận thức được sự can thiệp không gian tiềm năng.

• Tương tác ren hiệu quả : Mức độ tương tác ren tối đa được khuyến nghị trong bảng dữ liệu là 1,5 lần đường kính danh nghĩa (15 mm đối với M10). Sử dụng đai ốc khóa và vòng đệm để hạn chế sự ăn khớp thực tế ở mức 15 mm. Không luồn toàn bộ vỏ 180 mm vào lỗ.

• Bán kính uốn cong cáp bọc thép : Trong khi bán kính uốn cong tối thiểu là 25,4 mm, lớp giáp làm tăng độ cứng của cáp; cho phép đủ khoảng trống khi định tuyến.

• Trọng lượng : Cáp bọc thép nặng khoảng. 103 g/m; xem xét tải trọng kéo trên các đầu nối và đầu dò trong thời gian dài.

• Bảo vệ đầu nối : Nếu môi trường có sương dầu hoặc hơi ẩm, hãy chọn phiên bản có bộ bảo vệ đầu nối.

• Nhiệt độ môi trường xung quanh : Đầu dò tiêu chuẩn được đánh giá ở mức +177°C. Để có nhiệt độ cao hơn, hãy chọn đầu dò bọc thép nhiệt độ cao ETR (dòng 330194).

• Yêu cầu về khu vực nguy hiểm : Nếu có môi trường khí dễ nổ, hãy chọn phiên bản có phê duyệt khu vực nguy hiểm (ví dụ: 330104-08-18-10-02-05).

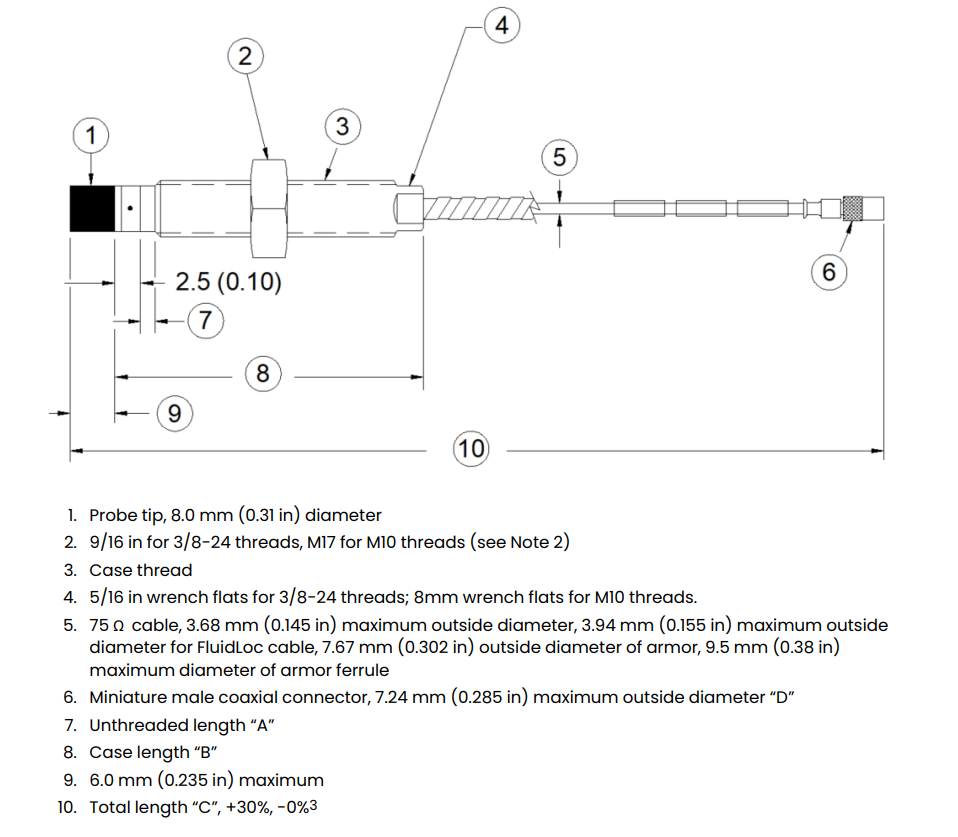

Kích thước & lắp đặt cơ khí

• Đường kính đầu dò : 8,0 mm (0,31 in)

• Quy cách ren : M10×1-6g; mô-men xoắn đai ốc khóa khuyến nghị: 11,2 N·m (100 in·lbf) (xấp xỉ hệ đo lường Anh)

• Chiều dài vỏ tổng thể : 180 mm (7,09 in)

• Chiều dài chưa đọc : 80 mm (3,15 in)

• Đường kính ngoài của cáp : Phần bọc thép tối đa 7,67 mm (0,302 in); vòng giáp tối đa 10,2 mm (0,40 in); phần không được bọc thép (gần đầu nối) 3,68 mm (0,145 in)

• Đường kính ngoài của đầu nối : tối đa 7,24 mm (0,285 in)

• Bán kính uốn cong tối thiểu : 25,4 mm (1,0 in)

• Mẹo lắp đặt : Trước khi lắp đặt, hãy đo cẩn thận tổng độ sâu và độ sâu ren hiệu quả của lỗ lắp. Vì chiều dài vỏ là 180 mm nhưng chỉ cần gắn ren 15 mm nên hãy sử dụng đai ốc khóa và vòng đệm để hạn chế khớp nối ở mức 15 mm; trường hợp thừa sẽ vẫn ở bên ngoài lỗ. Sử dụng đai ốc khóa được khuyên dùng (số bộ phận 04301008 cho M10×1) và siết chặt theo mômen xoắn quy định. Đặt khoảng cách đầu dò thành -9 Vdc được khuyến nghị (khoảng 1,27 mm), được giám sát thông qua điện áp đầu ra của Cảm biến tiệm cận. Phần bọc thép có thể chịu được lực kéo cao hơn nhưng vẫn nên gắn dây kéo vào vỏ cáp thay vì đầu nối.

Sản phẩm liên quan & Cấu hình tương thích

Đầu dò này thường được sử dụng với các sản phẩm sau:

Đối với các cấu hình khác, hãy tham khảo các tùy chọn đầu dò bọc thép theo hệ mét sau (các kết hợp khác nhau giữa chiều dài chưa đọc và chiều dài vỏ):

Cáp kéo dài phù hợp : Đầu dò này phải được sử dụng với cáp kéo dài 4,0 mét (ví dụ: 330130-040-00-00) để tạo thành một hệ thống 5 mét hoàn chỉnh.

Yêu cầu & Hỗ trợ Kỹ thuật

330104-08-18-10-02-00 là đầu dò bọc thép hệ mét có mục đích đặc biệt trong dòng sản phẩm Bently Nevada, được thiết kế cho các hệ thống 5 mét yêu cầu chiều dài không ren dài và hộp cực dài. Do tính chất đặc biệt của mẫu này, chúng tôi khuyên bạn nên xác minh kích thước lắp đặt trước khi đặt hàng. Để biết giá cả, thời gian thực hiện hoặc bản vẽ kỹ thuật, vui lòng liên hệ với chúng tôi:

• Yêu cầu trực tuyến : Nhấp vào nút 'Yêu cầu báo giá' và cung cấp số kiểu máy để được phản hồi nhanh chóng.

• Hỗ trợ kỹ thuật : Nếu bạn cần hỗ trợ để xác minh xem cấu hình này có đáp ứng các kích thước lắp đặt của bạn hay không (đặc biệt là chiều dài chưa đọc và chiều dài vỏ) cũng như yêu cầu về chiều dài hệ thống, vui lòng cung cấp độ sâu lỗ lắp, độ dày thành thiết bị cũng như cáp mở rộng và các mẫu Cảm biến tiệm cận mà bạn đang sử dụng và chúng tôi sẽ giúp xác nhận tính tương thích.
