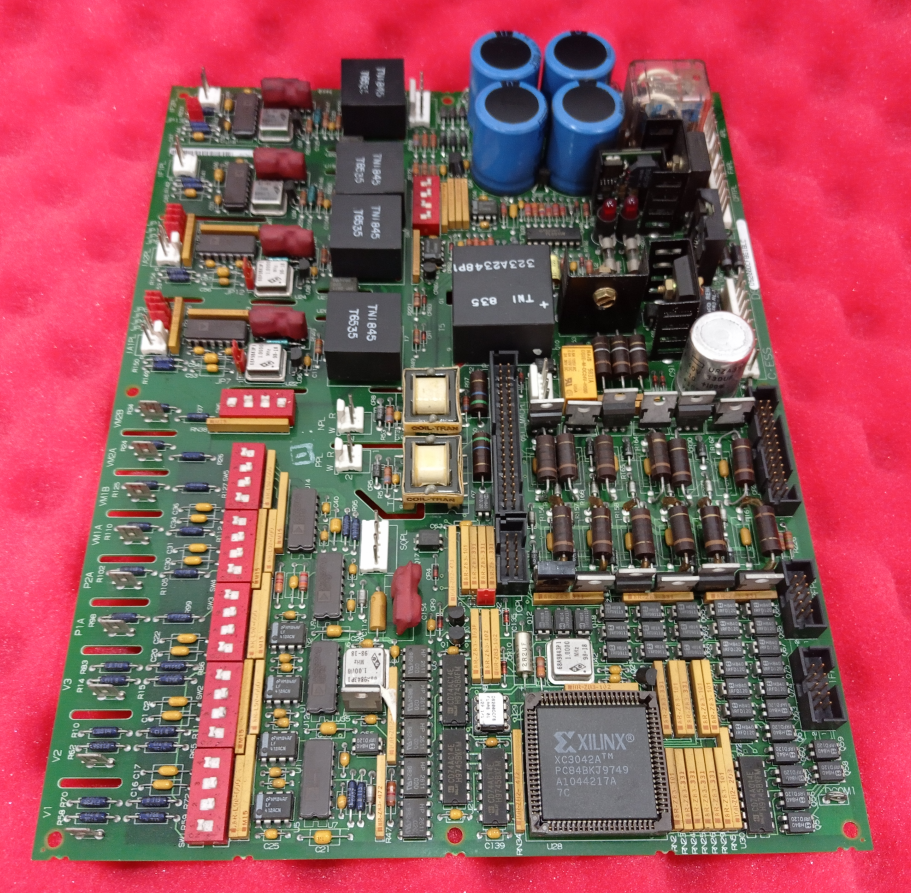

A placa de fonte de alimentação GE DS200DCFBG1BEB é um módulo crítico de conversão de energia e condicionamento de sinal usado em uma ampla gama de plataformas de excitadores e inversores de sistemas de controle industrial da GE. Como membro da família de placas DCFB, o DS200DCFBG1BEB recebe alimentação de entrada de 38 V CA e 115 V CA (ou 24 V CC) do transformador de potência de controle e gera toda a potência de nível de controle exigida pelo sistema de acionamento, enquanto fornece simultaneamente sinais de feedback de tensão e corrente, circuitos de alimentação de campo do motor, circuitos de acionamento de pulso de porta SCR e funções de monitoramento de linha CA. O DS200DCFBG1BEB é o nível de revisão B da placa DCFB, designado pelo grupo 'G1B' e código de revisão dentro da estrutura do número da peça, e incorpora alterações funcionais que são compatíveis com versões anteriores de revisões anteriores.
A placa de fonte de alimentação DS200DCFBG1BEB é implantada em aplicações de drive IGBT DC2000, CB2000, EX2000, FC2000, GF2000, ME2000 e AC2000. Na plataforma de controle de excitação EX2000, o DS200DCFBG1BEB tem uma finalidade diferente das aplicações de inversores, e as informações específicas da aplicação são diferenciadas de acordo na documentação técnica. Esta versatilidade demonstra a importância fundamental da placa para o ecossistema de controle industrial da GE, onde uma única plataforma de fonte de alimentação suporta múltiplas famílias de produtos com requisitos diferentes.
A função principal da placa de fonte de alimentação DS200DCFBG1BEB é converter a energia de entrada CA bruta em tensões CC isoladas e reguladas que alimentam os componentes eletrônicos de controle do inversor. Essas saídas incluem +5 V CC, ±15 V CC e ±24 V CC, todas derivadas da entrada retificada e filtrada de 38 V CA. A placa também fornece fontes isoladas de +5 V e ±15 V CC especificamente para os circuitos de realimentação de corrente de armadura, garantindo medições precisas mesmo na presença de altas tensões de modo comum. Além da conversão de energia, o DS200DCFBG1BEB integra circuitos osciladores controlados por tensão, atenuação de tensão do motor, magnitude de linha CA e detecção de cruzamento de zero, interface de transformador de corrente CA, circuitos de acionamento de contator e lógica de controle de disparo SCR, tornando-o uma solução abrangente de interface de energia e sinal.
Esta introdução ao produto fornece informações técnicas detalhadas, descrições funcionais, orientações de configuração, recursos de diagnóstico e especificações abrangentes para a placa de fonte de alimentação GE DS200DCFBG1BEB, servindo como uma referência essencial para engenheiros de inversores, técnicos de manutenção e integradores de sistemas que trabalham com equipamentos de controle industrial GE.
Arquitetura de fonte de alimentação
A seção de fonte de alimentação da placa de fonte de alimentação DS200DCFBG1BEB constitui a base de sua operação, convertendo a energia bruta de entrada nas múltiplas tensões reguladas exigidas pelo sistema de controle do inversor. A placa recebe 38 V CA (±10%) do transformador de potência de controle, que é então retificado e filtrado em onda completa para produzir saídas não reguladas de ±24 V CC. A saída de +24 V CC é classificada em 3 A, enquanto a saída de −24 V CC é classificada em 1 A, fornecendo capacidade de corrente substancial para os circuitos de controle e cargas auxiliares do inversor.
A partir desses trilhos não regulamentados de ±24 V CC, os reguladores de precisão no DS200DCFBG1BEB derivam fontes de ±15 V CC. Cada uma das saídas de ±15 V CC tem capacidade nominal de 0,8 A, dos quais 0,25 A estão disponíveis para carregamento externo por outras placas do sistema. Essa capacidade externa é importante porque os trilhos de ±15 V CC são distribuídos para as placas de terminal SDCC/LDCC (placa de controle do inversor), SLCC (placa de controle lógico) e NTB/3TB ou STBA, alimentando o condicionamento de sinal analógico, amplificadores operacionais e circuitos de interface em todo o inversor.
O DS200DCFBG1BEB também gera uma saída de +5 V CC classificada em 4 A da fonte de +24 V CC. Este trilho de alta corrente alimenta a lógica digital, os microprocessadores, os conjuntos de portas e os dispositivos de memória nas placas de controle do inversor. Um sinal de supervisão crítico, /PSEN (Ativação da fonte de alimentação), é fornecido no conector 2PL. O sinal /PSEN transita para um estado TTL baixo quando a alimentação de +5 V CC está regulada; se a saída +5 V DC sair da regulação, /PSEN fica alto, gerando um reset do microprocessador na placa SDCC/LDCC. Esse recurso de proteção garante que os componentes eletrônicos de controle do inversor não possam operar com energia fora da tolerância, evitando comportamentos imprevisíveis ou danos.
Para os circuitos de realimentação de corrente de armadura, o DS200DCFBG1BEB fornece fontes isoladas de +5 V e ±15 V CC. Este isolamento é essencial porque as derivações de corrente da armadura estão no potencial do barramento da armadura, que pode ser significativamente diferente do comum de controle. As fontes isoladas garantem a transmissão precisa do sinal através da barreira de isolamento sem comprometer a segurança ou a integridade da medição.
As saídas da fonte de alimentação são protegidas contra curto-circuitos por três fusíveis. Os fusíveis FU2 e FU3 são classificados em 7 A, 2AG de ação rápida e protegem os trilhos de +24 V e −24 V CC, respectivamente. Os LEDs CR51 e CR55 fornecem indicação de fusível queimado para FU2 e FU3 respectivamente. O fusível FU1 é classificado em 1/2 A, 2AG de ação rápida e protege a saída de 115 V CA; a lâmpada neon LT1 fornece indicação de fusível queimado para FU1. Esses indicadores permitem um diagnóstico rápido de falhas na fonte de alimentação sem a necessidade de equipamento de teste.
Circuitos VCO de realimentação de tensão e corrente
A placa de fonte de alimentação DS200DCFBG1BEB incorpora vários circuitos osciladores controlados por tensão que convertem tensões de entrada analógicas em sinais de frequência, que são então transmitidos à placa SDCC/LDCC para processamento. Cada VCO possui frequência nominal de saída de 250 kHz, com a frequência de saída variando de 0 a 500 kHz dependendo da tensão de entrada. Esta transmissão de sinal baseada em frequência oferece excelente imunidade a ruídos e permite que o controle do inversor meça tensões e correntes com alta precisão através dos limites de isolamento.
O circuito VCO da ponte de saída fornece feedback para a placa SDCC/LDCC através do conector 1PL, pino 13 (1PL-13). A chave DIP SW4 é usada para dimensionar a tensão aplicada a este circuito, acomodando diferentes classificações de tensão da ponte. Um circuito de reconstrução de frequência para tensão fornece um sinal de diagnóstico no ponto de teste TP37 na placa SDCC/LDCC através de 1PL-37, permitindo que a forma de onda da tensão da ponte seja visualizada em um osciloscópio acoplado a CA para solução de problemas e verificação.
Um segundo VCO fornece feedback da tensão do motor para a placa SDCC/LDCC através de 1PL-39. A chave DIP SW5 dimensiona a tensão aplicada a este circuito. Este feedback de tensão do motor é essencial para algoritmos de controle de motor, enfraquecimento de campo e funções de proteção. O circuito de atenuação da tensão do motor, polarizado em 2,5 V, fornece uma representação analógica da tensão do motor que pode variar de 0 a 5 V, enviada ao cartão SDCC/LDCC através do 1PL-6. A chave DIP SW6 dimensiona esse sinal de feedback analógico.
Dois circuitos VCO adicionais fornecem feedback da tensão de entrada dos shunts, com sinais de frequência de saída enviados para a placa SDCC/LDCC através do conector 1PL. O DS200DCFBG1BEB também inclui dois circuitos VCO de armadura de motor, com sinais de saída de frequência enviados através de 1PL-8 e 1PL-10. Esses VCOs de armadura estão no potencial do barramento de armadura e são alimentados por um isolador, garantindo uma medição segura e precisa da corrente de armadura em aplicações de acionamento de alta tensão.
Monitoramento e sincronização de linha CA
A placa de fonte de alimentação DS200DCFBG1BEB contém circuitos amplificadores que processam tensões CA linha a linha para medição de magnitude, detecção de sequência de fase e sincronização. Os sinais de realimentação de tensão são enviados para a placa SDCC/LDCC através de 1PL-11, 1PL-12 e 1PL-29. Esses sinais são usados para detectar falhas de SCR na ponte de potência e também podem ser usados para derivar o sinal de sincronização para disparar os SCRs.
Os interruptores DIP SW1, SW2 e SW3 dimensionam os feedbacks de tensão da linha CA. SW1 e SW3 escalam os feedbacks de tensão de linha V1-2 e V1-3 nos VCOs, fornecendo à placa SDCC/LDCC sinais de frequência proporcionais às tensões de linha instantâneas. Eles são usados para perda de fase e detecção de sequência, e para sincronização de linha através do loop bifásico de bloqueio de fase. SW2 dimensiona a tensão V2-3 aplicada ao circuito usado para gerar a sincronização da linha CA e o sinal de medição de frequência através do detector de cruzamento zero.
As chaves de escala devem ser configuradas em conjunto com os atenuadores de tensão da placa SHVI/SHVM (SCR High Voltage Interface), se usados. As classificações máximas de tensão CA nominal variam de 308 V CA (todos os interruptores desligados) a 617 V CA (posição 2 da chave), com classificações correspondentemente mais altas quando atenuadores SHVI/SHVM são empregados. Para aplicações DC2000, os interruptores SW1 a SW6 devem ser todos ajustados na mesma posição. Acima de 617 V CA, devem ser usados atenuadores SHVI/SHVM. Para aplicações EX2000, aplica-se o mesmo requisito de configuração, com atenuação SHVI ou SHVM baseada nos requisitos hipot da IEEE 421.3.
O sinal de sincronização de linha CA (SYNC) é fornecido à placa SDCC/LDCC através de 1PL-29. A sincronização adequada com a linha CA é crítica para a operação do inversor e o jumper JP1 seleciona a fonte deste sinal de sincronização. Na posição 1-2, a sincronização é gerada pelo DCFB usando a tensão de linha 2-3 para aplicações DC2000 e ME2000. Na posição 2-3, a sincronização é gerada pela placa TCCB para aplicações EX2000. Esta configuração do jumper é crítica e deve ser verificada durante a substituição da placa.
Em muitas aplicações de inversores, as linhas de entrada CA L1 e L3 incluem transformadores de corrente de linha CA (ACCTs) que medem a corrente de entrada para fins de proteção e controle. O DS200DCFBG1BEB fornece uma interface para estes transformadores através do conector 1CPL, que aceita as entradas de corrente ACCT de L1 e L3.
A chave DIP SW7 no DS200DCFBG1BEB seleciona a resistência da carga como uma função da corrente de saída CC nominal de 1 por unidade. A corrente de saída CC nominal de 1 pu é definida como 0,5 V nos resistores de carga ACCT da placa DCFB. As configurações da chave são calibradas de acordo com a relação de espiras do TC, com números de peça suportados variando de 1000:1 a 8000:1. A escala correta é essencial para a operação adequada do recurso de proteção contra sobrecorrente instantânea (IOC).
Os sinais ACCT são enviados para o cartão SDCC/LDCC através do conector 1PL, onde são utilizados para verificar falhas de comutação e condições de sobrecorrente instantânea AC. O Testpoint ACCT no DS200DCFBG1BEB permite que os sinais ACCT sejam visualizados durante a solução de problemas. Quando definida corretamente, a magnitude da corrente lida no VAR.1019 (CTCFB) deve ser escalonada dentro de 15% da magnitude da corrente no VAR.104 (CFB). Acima da corrente secundária ACCT de 144 mA, os TCs são roteados através de um conjunto de TCs redutores de 10:1 na placa SHVI/SHVM, usando JP1 a JP8 nessa placa para seleção de atenuação.
Campo Motor e Circuitos de Armadura
A placa de fonte de alimentação DS200DCFBG1BEB inclui circuitos de alimentação de campo do motor (excluindo o próprio módulo SCR) e circuitos de acionamento para os geradores de pulso da porta SCR do campo do motor. Esses circuitos permitem que o inversor controle a corrente de campo do motor independentemente da armadura, o que é essencial para o controle da velocidade e do torque do motor CC.
Os circuitos de controle de disparo do SCR de campo recebem sinais de controle da placa SDCC/LDCC através do conector 1PL. O circuito do conjunto de portas controla o disparo dos SCRs com base nesses sinais de controle, com o conjunto de portas programado na inicialização por um PROM serial. Para evitar sinais de disparo espúrios, a potência de disparo é removida dos circuitos de disparo até que o conjunto de portas seja programado e a potência de 5 V seja regulada.
As saídas de 5 V do arranjo de portas são convertidas por circuitos amplificadores de pulso de porta no nível de potência necessário para alimentar os transformadores de pulso de porta direta e reversa na placa Power Connect DS200PCCA. Esses sinais são enviados para a placa PCCA através do conector 5PL, que fornece sinais de acionamento individuais para as células 1F a 6F e 1R a 6R (somente pontes reversíveis), juntamente com saídas de +24 V para cada célula. Os sinais de disparo do SCR de campo são fornecidos através de 1PL-18 e 1PL-19 para o campo nº 1 e campo nº 2, respectivamente.
Os sinais de habilitação do SCR da armadura, /ENFWD e /ENREV, são fornecidos através de 1PL-17 e 1PL-16 respectivamente. Esses sinais habilitam as pontes SCR da armadura direta e reversa, permitindo que o inversor controle a direção do motor e a frenagem regenerativa. Os sinais de decodificação de célula A14R, A25R, A36R, A14F, A25F e A36F são fornecidos através de 1PL-20 a 1PL-22 e 1PL-24 a 1PL-26, suportando a lógica de disparo para a ponte de potência.
A placa de alimentação DS200DCFBG1BEB inclui o relé K2, que serve como relé piloto para o contator MD. A placa SDCC/LDCC aciona a bobina deste relé através de 1PL-34, 1PL-35 e 1PL-36. O conector MACPL fornece saída FET de 24 V CC para o driver do contator MD, com MACPL-2 e MACPL-4 fornecendo a alimentação de controle de 24 V CC para contatores MD #1 e MD #2, respectivamente, e MACPL-1 e MACPL-3 fornecendo os comuns de controle.
A saída de controle do contator MA é fornecida através do CNPL-1 (X1) e CNPL-2 (MA115V). Os contatos forma C do relé piloto MA K2 estão disponíveis no conector 4PL: 4PL-3 fornece o contato normalmente fechado (MANC), 4PL-4 fornece o contato normalmente aberto (MANO) e 4PL-5 fornece o contato comum (MACM). Esses contatos podem ser usados para intertravamento externo, indicação de status ou sequenciamento de controle.
O jumper JP2 diminui o tempo de queda do contator CA. Normalmente, o circuito atrasa a abertura do contator CA para garantir que toda a corrente de carga foi extinta. A remoção deste jumper (posição 0) pode fazer com que o circuito de controle ligado desligue o relé MA antes que a corrente seja zerada, o que pode ser desejável para um atraso mínimo em certos cenários de teste ou fabricação. A posição normal de operação (1-2) fornece um atraso de cerca de 100 ms.
Jumpers e interruptores DIP configuráveis
A placa de fonte de alimentação DS200DCFBG1BEB inclui doze jumpers configuráveis (treze nas placas de revisão BKC e posteriores) e sete chaves DIP para seleção de opções do cliente. A maioria das seleções de jumpers e chaves DIP são configuradas de fábrica, e as folhas de dados de teste fornecidas com cada controlador mostram as posições definidas de fábrica. Quando uma placa DS200DCFBG1BEB é substituída, os jumpers e interruptores da nova placa devem ser colocados na mesma posição da placa que está sendo substituída, a menos que as instruções indiquem o contrário.
Os jumpers estão organizados em dois grupos funcionais. Os jumpers JP1 e JP2 controlam a seleção da fonte de sincronização e o tempo de queda do contator CA, respectivamente. Os jumpers JP3 a JP7 configuram o circuito de entrada da derivação nº 1 da armadura, enquanto JP8 a JP12 configuram o circuito de entrada da derivação nº 2 da armadura. Esses jumpers devem ser configurados juntos para a operação adequada dos osciladores controlados por tensão que convertem a corrente shunt em sinais de frequência. JP13, presente na revisão BKC e placas posteriores, seleciona a escala para um shunt ou um shunt de alimentação de campo.
As configurações de jumper específicas da aplicação estão tabuladas na documentação técnica, abrangendo as carcaças do inversor G, C, D, L, M, J e K para aplicações DC2000 e EX2000, bem como GF2000, ME2000, CB2000 e configurações com placas SVIA ou SHVM. Quando JP3 e JP4 estão nas posições 1-2, nenhuma atenuação afeta o sinal de entrada IA1PL, que pode vir de um shunt de 100 mV (1 pu) ou de um VCO externo. O VCO local produz 0 Hz a −5 pu e 500 kHz a +5 pu a partir de um sinal shunt. Colocar JP3 e JP4 na posição 2-3 redimensiona a entrada para receber um sinal isolador analógico (SVIA), de modo que o VCO local produza uma saída de frequência de 12 kHz com entrada de -5,0 V e 488 kHz com entrada de +5,0 V.
As sete chaves DIP (SW1 a SW7) controlam a escala de tensão da linha CA, a escala de realimentação da tensão da ponte CC e do motor e a seleção de carga ACCT. Os interruptores SW1, SW2 e SW3 dimensionam os feedbacks de tensão da linha CA para os circuitos V1-2, V2-3 e V1-3, respectivamente. SW4 dimensiona o circuito VCO de realimentação de tensão da ponte CC, SW5 dimensiona o circuito VCO de realimentação de tensão do motor CC e SW6 dimensiona o circuito de realimentação de tensão do motor CC analógico. SW7 seleciona a carga do transformador de corrente da linha CA em função da potência e tensão nominais do inversor.
Para aplicações DC2000 e EX2000, as chaves SW1 a SW6 devem ser todas ajustadas na mesma posição. Para aplicações GF2000 e ME2000, SW1 a SW4 devem ser configurados na mesma posição, enquanto SW5 e SW6 podem ser configurados em posições diferentes dependendo da aplicação. Acima de 617 V CA, atenuadores SHVI/SHVM devem ser usados, e as chaves são configuradas para dimensionar as entradas para 20.000 contagens nominais de acordo.
Indicadores, pontos de teste e fusíveis
A placa de fonte de alimentação DS200DCFBG1BEB inclui dois indicadores LED vermelhos (CR51 e CR55) e um indicador de luz neon (LT1) para indicação de status do fusível. CR51 acende quando o fusível FU2 na linha de +24 V CC para o regulador de +15 V CC está queimado. CR55 acende quando o fusível FU3 na linha de −24 V CC para o regulador de −15 V CC está queimado. LT1 acende quando o fusível FU1 na linha de 115 V CA para CNPL-1, CPTPL-2 e FAPL-2 está queimado. Esses indicadores fornecem confirmação visual imediata do status do fusível, permitindo rápida solução de problemas.
Cinco pontos de teste são fornecidos no DS200DCFBG1BEB para permitir a verificação dos sinais de tensão e do status do sinal ACCT. P5 fornece um ponto de teste para a fonte de alimentação regulada de +5 V CC (±5%). O DCOM fornece um ponto de referência comum de 0 V para sinais de teste. P15 fornece um ponto de teste para a fonte de alimentação regulada de +15 V CC (±5%). N15 fornece um ponto de teste para a fonte de alimentação regulada de −15 V CC (±5%). ACCT fornece um ponto de teste para o sinal ACCT do DCFB para o SDCC. Esses pontos de teste permitem que o pessoal de manutenção verifique a regulação da fonte de alimentação e a integridade do sinal sem desconectar qualquer fiação.
Três fusíveis de proteção estão incluídos no DS200DCFBG1BEB. FU1 (1/2 A, 2AG de ação rápida) protege a alimentação de 115 V CA fornecida para uso do cliente; se este fusível queimar, verifique se há erros de fiação ou sobrecarga. FU2 (7 A, 2AG de ação rápida) protege as fontes de alimentação de nível de sinal +24, +15 e +5 V CC. Quando FU2 está queimado, o inversor não consegue gerar mensagens de falha, mas o LED CR51 acenderá quando a alimentação de controle for aplicada. A causa comum desta queima do fusível é um curto-circuito acidental de +24 V CC, seja durante a sondagem ou devido a um erro de fiação na placa de terminais. FU3 (7 A, 2AG de ação rápida) protege as fontes de alimentação de nível de sinal -24 e -15 V CC. Quando o FU3 está queimado, o programador não consegue exibir mensagens de falha, mas o LED CR55 acenderá.
Esses três fusíveis são os únicos componentes substituíveis pelo usuário final na placa DS200DCFBG1BEB. Se algum outro componente da placa falhar, a placa deverá ser substituída como uma unidade. Se FU2 ou FU3 continuar a soprar quando os conectores 1PL, 2PL e 5PL forem desconectados da placa, o DS200DCFBG1BEB deverá ser substituído.
Conectores e interfaces de placa
A placa de fonte de alimentação DS200DCFBG1BEB recebe sinais de entrada e energia e envia sinais de saída e energia através de dezoito conectores e nove conectores stab. Esses conectores fornecem interface abrangente com as placas de controle do inversor, placa de conexão de energia, placa de interface de alta tensão SCR, placas de terminais, contatores, shunts e entradas de tensão e corrente de linha CA.
O conector 1PL fornece a interface primária entre o DS200DCFBG1BEB e a placa SDCC/LDCC, transportando 40 sinais, incluindo saídas VCO, feedbacks de tensão, sinais de sincronização, comandos de disparo SCR, acionamentos de contatores e sinais de diagnóstico. O conector 2PL distribui a alimentação regulada de ±15 V, +5 V e ±24 V DC para as placas NTB/3TB ou STBA, SDCC/LDCC e SLCC, juntamente com o sinal de habilitação da fonte de alimentação /PSEN.
O conector 4PL fornece a saída de 115 V CA (lados com e sem fusível) e os contatos Forma C do relé piloto MA. O conector 5PL aciona os transformadores de pulso de porta na placa PCCA Power Connect para as células da ponte SCR da armadura. O conector 1CPL aceita as entradas de corrente ACCT das linhas L1 e L3. Os conectores CNPL, CPTPL, FAPL, NPL e PPL fornecem saídas de controle e alimentação para o contator MA, saídas de 115 V CA, alimentação do ventilador de resfriamento do controlador e conexões de cátodo/porta SCR para os SCRs N2 e P1.
Os conectores SQPL, IA1PL, IA2PL, IF1PL e IF2PL fazem interface com a placa SHVI/SHVM e os shunts de corrente de armadura e de campo. SQPL fornece energia de 25 kHz para a placa SHVI/SHVM para os circuitos de medição isolados. IA1PL e IA2PL aceitam as entradas de derivação de corrente da armadura do motor (derivação de campo do gerador principal e derivação de campo do atenuador, respectivamente). IF1PL e IF2PL aceitam as entradas de derivação de corrente do campo do motor (campo principal e campo intermitente respectivamente). O conector MACPL fornece saídas de controle de 24 V CC para os contatores MD #1 e MD #2.
Nove conectores stab fornecem conexões diretas para as tensões da linha CA (V1, V2, V3), as tensões da ponte CC (P1A, P2A) e as tensões da armadura do motor (VM1A, VM1B, VM2A, VM2B). Essas conexões stab são projetadas para transmissão de sinal de alta corrente e baixa impedância, garantindo feedback de tensão preciso mesmo em aplicações de acionamento de alta potência.
Diagnóstico e detecção de falhas
A placa de fonte de alimentação DS200DCFBG1BEB oferece suporte a recursos de diagnóstico abrangentes por meio de seus indicadores integrados e do monitoramento de software do sistema de controle do inversor. Os indicadores de fusíveis queimados (CR51, CR55, LT1) fornecem notificação visual imediata de falhas na fonte de alimentação. O sinal /PSEN gera um reset do microprocessador na placa SDCC/LDCC se a alimentação de +5 V CC sair da regulação, evitando que o inversor opere com alimentação inválida.
O sistema de controle do inversor monitora continuamente as saídas da fonte de alimentação e os sinais de feedback do DS200DCFBG1BEB. A perda da realimentação da corrente da armadura, da realimentação da tensão do motor ou da realimentação da tensão da linha CA gerará mensagens de falha e ações de proteção apropriadas. Os sinais ACCT são monitorados quanto a falhas de comutação e condições de sobrecorrente instantâneas, permitindo rápida detecção de faltas e início de trip.

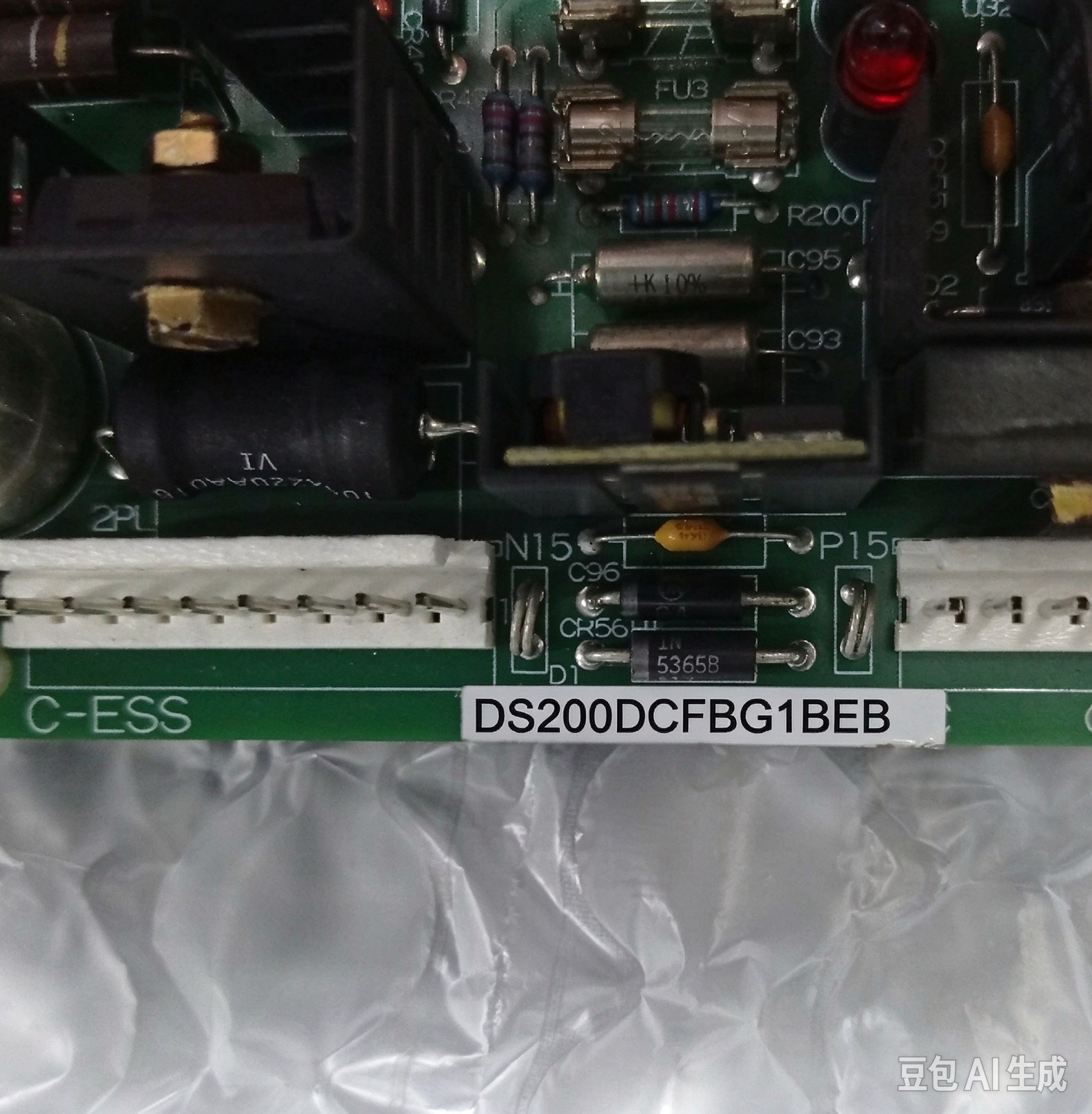

A identificação da placa está estampada na borda da placa de fiação impressa como número de peça DS200DCFBG#ruu, onde os dígitos e letras transmitem informações específicas sobre a configuração da placa e o nível de revisão. Todos os dígitos são importantes ao solicitar ou substituir qualquer placa. A GE Industrial Control Systems garante a compatibilidade de placas de substituição, mesmo que placas de diferentes níveis de revisão possam não conter hardware idêntico.
Procedimento de instalação e substituição
A substituição da placa de fonte de alimentação DS200DCFBG1BEB requer adesão cuidadosa aos procedimentos de segurança devido às tensões potencialmente letais presentes na placa quando ligada. Somente pessoas adequadamente treinadas e totalmente familiarizadas com o equipamento e com as instruções devem instalar ou manter este equipamento.
Antes de iniciar qualquer procedimento de substituição, desligue toda a energia do inversor e aguarde alguns minutos para que todos os capacitores da fonte de alimentação sejam descarregados. Teste todos os circuitos elétricos antes de tocá-los para garantir que a energia esteja desligada. Nunca remova placas ou conexões, ou reinsira-as, enquanto a alimentação estiver aplicada ao inversor. Trate todas as placas como sensíveis à estática, use uma pulseira de aterramento ao manusear as placas e sempre armazene as placas em sacos ou caixas antiestáticas.
O procedimento de substituição inicia-se abrindo a porta do gabinete do equipamento para acesso às placas de fiação impressa. A placa de controle do inversor fica voltada para frente no suporte da placa frontal. Puxe as abas de trava localizadas em cada lado do rack da placa, depois levante o suporte frontal da placa e incline-o para frente e para baixo para acessar a placa DS200DCFBG1BEB.
Desconecte cuidadosamente todos os cabos da placa DS200DCFBG1BEB. Para cabos planos, segure cada lado do conector do cabo que corresponde ao conector da placa e puxe cuidadosamente o conector do cabo para soltá-lo. Para um cabo com aba de puxar, puxe a aba com cuidado. Empurre os fechos de plástico (suportes) para soltar a placa do suporte da placa.
Antes de instalar a placa substituta, verifique se todos os jumpers e interruptores da nova placa DS200DCFBG1BEB estão na mesma posição em que estavam na placa antiga. Se uma revisão da placa adicionou ou eliminou um componente configurável, ou se for necessário reajuste, consulte as tabelas de jumpers e chaves na documentação técnica. Devido às atualizações, placas com níveis de revisão diferentes podem não conter hardware idêntico; entretanto, a GE Industrial Control Systems garante a compatibilidade de suas placas substitutas.
Oriente a nova placa DS200DCFBG1BEB na mesma posição daquela removida e instale-a no suporte da placa. Certifique-se de que todos os encaixes de plástico se encaixem de volta na posição para prender a placa. Reconecte todos os cabos à placa conforme etiquetado e certifique-se de que os cabos estejam encaixados corretamente em ambas as extremidades.
Após instalar uma nova placa DS200DCFBG1BEB, o parâmetro EE para compensação de realimentação de tensão, EE.574 (VFB0FS), deve ser ajustado. O procedimento para realizar este ajuste varia de acordo com a aplicação da placa e as ferramentas disponíveis (placa programadora, ST2000, GE Control System Toolbox ou LynxOS Configurator). Consulte o livro de instruções do inversor aplicável para realizar o procedimento de ajuste de parâmetros EE.
Por fim, coloque o suporte da placa frontal de volta na posição, deslize as abas de trava na lateral do rack da placa de volta para a posição de travamento e feche a porta do gabinete da unidade.
Adequação de aplicativos e integração de sistemas
A placa de fonte de alimentação DS200DCFBG1BEB é um componente central nos sistemas industriais de controle de excitação e acionamento da GE. Suas funções abrangentes de fonte de alimentação, condicionamento de sinal e interface o tornam indispensável para a operação de drives IGBT DC2000, CB2000, EX2000, FC2000, GF2000, ME2000 e AC2000.
Nas aplicações de inversores DC2000 e CB2000, o DS200DCFBG1BEB fornece a potência de controle, potência de campo do motor, corrente de armadura e feedback de tensão, monitoramento de linha CA e sinais de disparo SCR necessários para CC precisa.
