Parameter |
Butiran |
Umum |
|

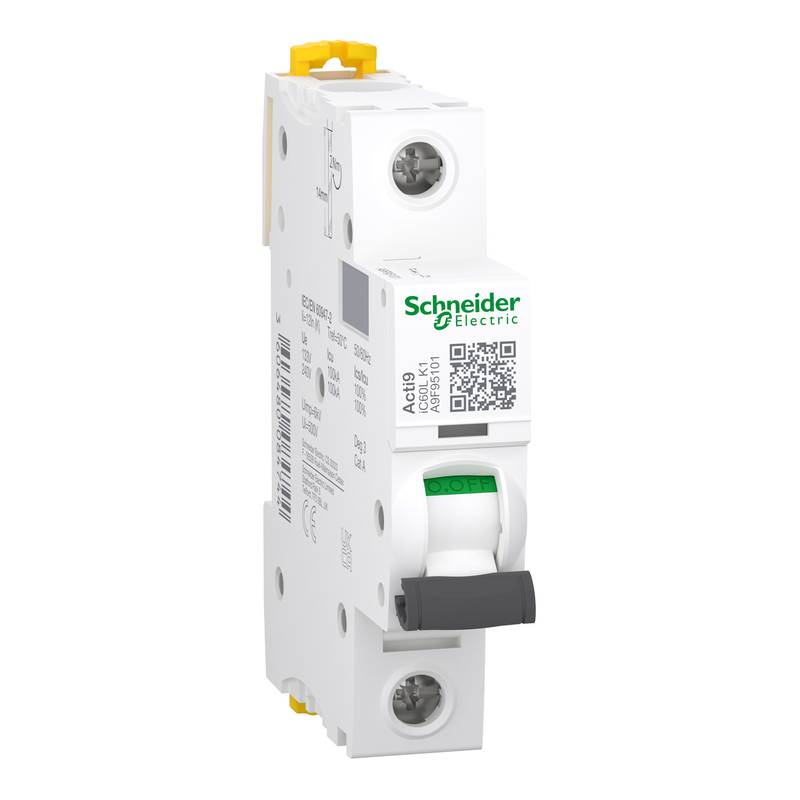

Model Produk |
A9F95101 |
Julat |
Acti9 |
Nama Produk |
Acti9 iC60 |
Nama Pendek Peranti |
iC60L |
Aplikasi Peranti |
Pengagihan |
Penerangan Tiang |
1P |
Bilangan Kutub Terlindung |
1 |
Nilai Semasa (Dalam) |
1 A |
Jenis Rangkaian |
AC / DC |
Teknologi Unit Perjalanan |
Termal-magnet |
Keluk tersandung |
K |
Had Tersandung Magnetik |
12 x Dalam ± 20% |
Kesesuaian untuk Pengasingan |
Ya (mematuhi EN/IEC 60898‑1 dan EN/IEC 60947‑2) |
Kategori Penggunaan |
Kategori A (EN/IEC 60947‑2) |
Kapasiti Pecah (Icu) |
|
– EN/IEC 60947‑2 (AC) |
100 kA pada 12…60 V AC 50/60 Hz
100 kA pada 100…133 V AC 50/60 Hz
< 100 kA pada 220…240 V AC 50/60 Hz |
– EN/IEC 60947‑2 (DC) |
< 25 kA pada 12…60 V DC
< 20 kA pada 60…72 V DC |
– EN/IEC 60898‑1 (AC) |
< 15,000 A pada 230 V AC 50/60 Hz |
Kapasiti Pemecahan Perkhidmatan (Ic) |
|
– EN/IEC 60947‑2 (AC) |
100 kA (100%) pada 12…60 V AC
< 100 kA (100%) pada 100…133 V AC
< 100 kA (100%) pada 220…240 V AC |
– EN/IEC 60947‑2 (DC) |
< 25 kA (100%) pada 12…60 V DC
< 20 kA (100%) pada 60…72 V DC |
Kelas Had |
Kelas 3 (EN/IEC 60898‑1) |
Voltan Operasi Berkadar (Ue) |
12…60 V AC 50/60 Hz
100…133 V AC 50/60 Hz
220…240 V AC 50/60 Hz
12…60 V DC
60…72 V DC |
Voltan Penebat Berkadar (Ui) |
500 V AC 50/60 Hz (EN/IEC 60947‑2) |
Voltan Tahan Impuls Dinilai (Uimp) |
6 kV (EN/IEC 60947‑2) |
Kekerapan Rangkaian |
50/60 Hz |
Ketahanan |
|
Ketahanan Mekanikal |
20,000 kitaran |
Ketahanan Elektrik |
10,000 kitaran |
Penunjuk Kedudukan Kenalan |
Ya (togol) |
Isyarat Tempatan |
Penunjuk perjalanan (VisiTrip) |
Pemasangan & Fizikal |
|
Mod Pemasangan |
Klip-on (rel DIN 35 mm) |
Busbar Sisir boleh tanggal |
Dipasang; atas atau bawah yang serasi |
Padang Sambungan |
18 mm antara peranti |
Bilangan Padang |
2 (18 mm jumlah lebar) |
Lebar |
18 mm |
Ketinggian |
85 mm |
Kedalaman |
78.5 mm |
Berat Bersih |
0.215 kg |
warna |
Putih (RAL9003) |
Terminal & Sambungan |
|
Jenis Sambungan |
Terminal tunggal (atas atau bawah), terowong berganda |
Konduktor Tegar (kuprum) |
1…25 mm² |
Konduktor Fleksibel (kuprum) |
1…16 mm² |
Fleksibel dengan Ferrule (tembaga) |
1…10 mm² |
Dengan Terminal Cincin (Cu/Al) |
Melalui aksesori |
Panjang Pelucutan Wayar |
14 mm (atas atau bawah) |
Mengetatkan Tork |
2 N·m (atas atau bawah) |
Perlindungan kebocoran bumi |
Tanpa (blok tambahan berasingan diperlukan) |
Penilaian Alam Sekitar & Perlindungan |
|
Pematuhan Piawaian |
EN/IEC 60947‑2, EN/IEC 60898‑1 |
Ijazah IP (terminal) |
IP20 (IEC 60529) |
IP dalam Lampiran |
IP40 (Kelas penebat II) |
Ijazah Pencemaran |
3 (EN/IEC 60947‑2) |
Kategori voltan lampau |
IV |
Pengtropikaan |
2 (IEC 60068‑1) |
Kelembapan Relatif |
95% pada 55°C |
Ketinggian Operasi |
0…2000 m |
Suhu Operasi |
-35°C … +70°C |
Suhu Penyimpanan |
-40°C … +85°C |
Kemampanan & Pematuhan |
|
Bebas halogen (bahagian plastik) |
ya |
bebas PVC |
ya |
Tanpa silikon |
Tidak |
Potensi Kebolehkitar Semula |
54% |
Arahan RoHS EU |
patuh |
MENCAPAI SVHC |
Mengandungi SVHC melebihi ambang |
Nombor SCIP |
26F71d1‑98cf‑4280‑8725‑455b9a6b2fb9 |
Pembungkusan dengan kadbod kitar semula |
ya |
Pembungkusan tanpa plastik sekali guna |
ya |
Label WEEE |
Diperlukan untuk pelupusan EU (koleksi berasingan) |
Baiki / Ambil balik |
Tidak / Tidak |
Logistik |
|
Negara Asal |
Tidak dinyatakan (biasanya Bulgaria untuk siri iC60) |
Waranti |
18 bulan |
Pakej 1 (Unit tunggal) |
1 pc; H 7.2 sm × W 1.7 sm × L 9.5 sm; berat 113 g |
Pakej 2 (Kotak 12) |
12 unit; H 7.8 sm × W 9.8 sm × L 22.5 sm; berat 1.413 kg |
Pakej 3 (Pallet 132) |
H 30.0 cm × W 30.0 cm × L 40.0 cm; berat 16.030 kg |
Jejak Karbon (Kitaran Hayat) |
|
Jumlah |
14 kg CO₂ persamaan. |
Pembuatan (A1‑A3) |
0.8 kg CO₂ persamaan. |
Pengagihan (A4) |
0 kg CO₂ persamaan. |
Pemasangan (A5) |
0 kg CO₂ persamaan. |
Fasa Penggunaan (B2, B3, B4, B6) |
12 kg CO₂ persamaan. |
Akhir hayat (C1‑C4) |
0.3 kg CO₂ persamaan. |
Pendedahan Alam Sekitar |
Profil Persekitaran Produk tersedia |
