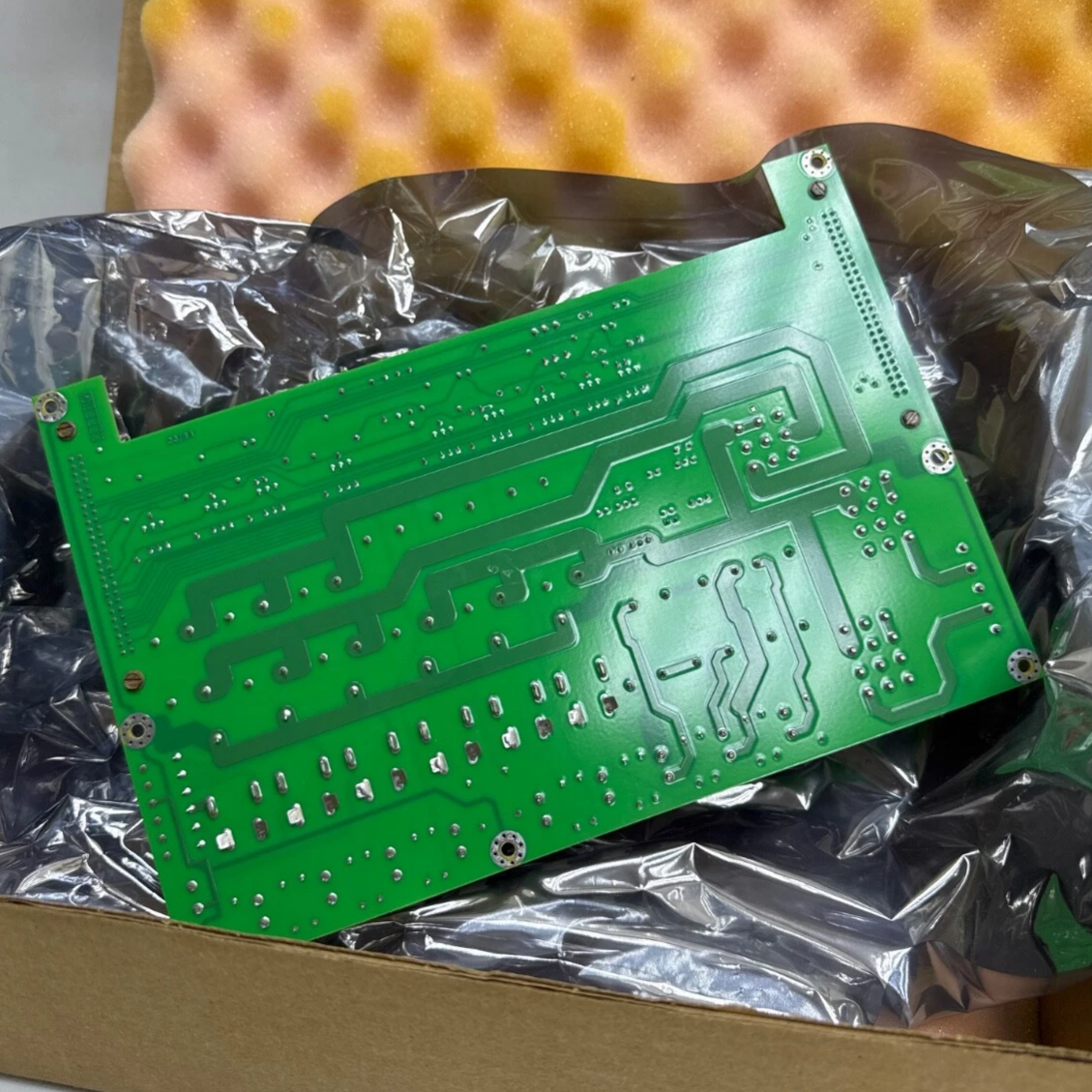

L'IS200JPDFG1A è la scheda di distribuzione dell'alimentazione principale all'interno del modulo di distribuzione dell'alimentazione (PDM) del sistema di controllo Mark VIe di General Electric (GE). In quanto hub centrale per la distribuzione dell'alimentazione a 125 V CC, IS200JPDFG1A è responsabile della ricezione di ingressi di alimentazione ridondanti a 125 V CC dalle batterie della stazione e/o dai moduli DACA (convertitori CA-CC) e della distribuzione dell'alimentazione CC multicanale filtrata, protetta e controllata ad altre schede e moduli funzionali all'interno del sistema di controllo. Questa scheda è montata sul gruppo del modulo IS2020JPDF, utilizzando una configurazione con montaggio su base verticale, e funziona insieme al JPDB (Power Distribution Backplane), ai moduli DACA, al pacchetto I/O per la diagnostica dell'alimentazione PPDA e ad altri componenti per formare una rete di distribuzione dell'alimentazione di controllo completa e ad alta affidabilità.
La filosofia di progettazione dell'IS200JPDFG1A incarna pienamente la ricerca ultima dell'elevata affidabilità e della tolleranza ai guasti richieste dai sistemi di alimentazione di controllo industriale. Supporta combinazioni flessibili di ingresso CC della batteria e ingresso CC raddrizzato CA, sostenendo l'uscita con uno o più ingressi attivi. Utilizza un design del bus CC flottante, centrando il bus sul potenziale di terra tramite resistori ad alta resistenza. Ciò consente la capacità di rilevamento dei guasti a terra limitando le correnti di guasto a terra a punto singolo a livelli di sicurezza. Ogni ramo di uscita è dotato di fusibili individuali e i circuiti critici sono dotati di controllo commutato, che supporta la manutenzione online e l'isolamento dei guasti.
Posizionamento del sistema e integrazione dell'architettura
All'interno della gerarchia di distribuzione dell'alimentazione del sistema di controllo Mark VIe, l'IS200JPDFG1A si trova tra gli ingressi di alimentazione e i carichi finali, fungendo da fonte elettrica per l'intero sistema di controllo. Le sue principali relazioni di interfaccia sono le seguenti:
Alimentazione in ingresso : riceve l'alimentazione della batteria da 125 V CC (nominale 30 A, 145 V CC massimo) tramite i terminali a vite DCHI e DCLO sulla morsettiera della barriera sul lato destro. Riceve alimentazione CA 115/230 V dal modulo JPDB tramite il connettore JAF1, quindi la instrada a due moduli DACA tramite i connettori JZ2 e JZ3 per la conversione CA/CC. L'alimentazione da 125 V CC convertita ritorna all'IS200JPDFG1A attraverso gli stessi connettori JZ2/JZ3.
Distribuzione dell'uscita : fornisce alimentazione a vari carichi del sistema tramite più connettori Mate-N-Lok con fusibili, inclusi J1R/J1S/J1T per convertitori a 28 V CC, J7X/J7Y/J7Z per moduli I/O Mark VIe, J7 per le schede di sgancio del sistema, J8A/J8B per le schede JPDD remote e J12 specificamente dedicato all'alimentazione delle schede di ingresso dei contatti TBCI.
Interfaccia diagnostica : comunica con il pacchetto I/O diagnostico di alimentazione PPDA tramite connettori per cavi a nastro P1 e P2 a 50 pin, caricando informazioni di identificazione della scheda, feedback di tensione del bus positivo e negativo rispetto alla terra e segnali di stato del ramo di uscita.
Funzioni principali dettagliate
1. Ingresso ridondante e combinazione di potenza ad alta affidabilità
IS200JPDFG1A supporta la connessione simultanea di più fonti di alimentazione indipendenti, incluso un ingresso batteria da 125 V CC e fino a due ingressi da 125 V CC convertiti dai moduli DACA. Tutta la potenza in ingresso viene combinata su un bus CC comune tramite l'accoppiamento a diodi sulla scheda. L'uscita del sistema viene mantenuta finché uno o più ingressi sono attivi. Questo design ridondante garantisce che il sistema di controllo riceva una tensione operativa stabile anche in caso di guasto del banco batterie o di interruzione dell'alimentazione CA.
Il circuito di ingresso della batteria è collegato in serie con un interruttore automatico da 30 A CC e, dopo il filtraggio del rumore da parte del gruppo filtro situato sotto la scheda, viene alimentato al circuito stampato JPDF attraverso un diodo in serie. L'alimentazione CA viene collegata tramite il connettore JAF1, instradata a due moduli DACA tramite i connettori JZ2 e JZ3, convertita in 125 V CC e restituita all'IS200JPDFG1A. Le uscite dei moduli DACA sono inoltre combinate tramite accoppiamento a diodi con l'alimentazione della batteria, ottenendo una commutazione continua della fonte di alimentazione e una condivisione del carico.
2. Distribuzione di uscite multiple protette
L'IS200JPDFG1A fornisce canali di distribuzione dell'uscita ricchi e chiaramente pianificati, ciascuno protetto da un fusibile individuale:
Connettore |
Quantità |
Tipo |
Scopo |
Valore del fusibile |
J1R/J1S/J1T |
3 |
2 pin, commutato e con fusibile |
Alimentazione convertitore 125 V/28 V |
5 A (Bussmann MDA-10 tipico) |
J7X/J7Y/J7Z |
3 |
2 pin, commutato e con fusibile |
Alimentazione del modulo I/O Mark VIe |
5 A (Bussmann ABC-5 tipico) |
J7 |
1 |
2 pin |
Fornitura della scheda di viaggio del sistema |
Combinazione di diodi da circuiti J7X/Y/Z |
J8A/J8B |
2 |
2 pin, fuso |
Alimentazione scheda JPDD remota |
12 A (Bussmann ABC-12 tipico) |
J12 |
1 |
2 pin, fuso |
Fornitura dedicata per schede TBCI |
3 A (Bussmann ABC-3 tipico) |
La potenza in uscita sul connettore J7 è sintetizzata tramite diodi dai tre circuiti J7X, J7Y e J7Z. L'uscita J7 viene persa solo quando tutti e tre i circuiti hanno fusibili bruciati o interruttori aperti. Questo design a tripla ridondanza migliora notevolmente l'affidabilità dell'alimentatore per il carico critico della scheda di sgancio del sistema. I connettori J1R/J1S/J1T e J7X/J7Y/J7Z sono dotati di interruttori che consentono di diseccitare i singoli circuiti di carico per la manutenzione in linea senza influenzare il normale funzionamento di altre apparecchiature.
3. Progettazione del bus flottante e rilevamento dei guasti a terra
L'IS200JPDFG1A utilizza un design del bus CC flottante, in cui i terminali positivo e negativo del bus fanno riferimento al potenziale di terra tramite resistori ad alta resistenza. In condizioni normali, se la tensione del bus è 125 V, il terminale positivo misura circa +62,5 V sopra terra e il terminale negativo misura la stessa grandezza sotto il potenziale di terra. Un vantaggio significativo di questo progetto è che quando si verifica un guasto a terra a punto singolo, il punto guasto viene attratto dal potenziale di terra, rompendo la simmetria delle tensioni positiva e negativa verso terra. Il sistema è in grado di rilevare questa modifica ed emettere un allarme tramite il pacchetto I/O PPDA. Allo stesso tempo, poiché i resistori ad alta resistenza si trovano nel percorso di terra, la corrente di guasto verso terra è limitata a un livello estremamente basso, senza causare scosse pericolose o rischio di incendio e soddisfacendo la classificazione di sicurezza 'non pericolosa sotto tensione'.
L'IS200JPDFG1A include resistori di centraggio integrati, selezionabili tramite ponticello JP1. Se la resistenza di centraggio è fornita altrove nel sistema, JP1 deve essere lasciato aperto. Se IS200JPDFG1A è l'unica fonte di resistenza di centratura, JP1 deve essere chiuso. Quando si utilizzano due schede IS200JPDFG1A in parallelo, solo una deve avere JP1 chiuso. Con JP1 inserito, l'impedenza verso terra è maggiore di 75 kΩ; con JP1 rimosso l'impedenza verso terra è maggiore di 1500 kΩ.
4. Progettazione del sistema di messa a terra
Il sistema di controllo Mark VIe divide il terreno in Terra Protettiva (PE) e Terra Funzionale (FE). La messa a terra PE deve essere collegata a un collegamento a terra appropriato in conformità con tutti gli standard locali, con una capacità minima di trasportare 60 A per 60 secondi con una caduta non superiore a 10 V. Il sistema di terra FE deve essere collegato al sistema di terra PE in un unico punto.
La messa a terra dell'IS200JPDFG1A avviene tramite supporti metallici fissati alla lamiera sottostante del modulo. La lamiera del modulo è isolata dalla superficie su cui è montato, appositamente per consentire la definizione della terra JPDF indipendente dalla superficie di montaggio. In un'installazione tipica, IS200JPDFG1A è montato su una base posteriore collegata a terra a FE e viene fornito un filo di terra separato dal modulo a PE. Il filo di terra dovrebbe essere il più corto possibile per mantenere bassa l'impedenza alle radiofrequenze, consentendo ai filtri della linea di ingresso di funzionare correttamente.
5. Diagnostica e feedback sullo stato
IS200JPDFG1A invia un ricco set di segnali diagnostici al pacchetto I/O di diagnostica dell'alimentazione PPDA tramite il connettore P1 a 50 pin, tra cui:
Informazioni sull'ID elettronico: tipo di scheda, revisione e numero di serie.
Due feedback di tensione da 125 V CC: utilizzati per il monitoraggio dell'entità della tensione, il rilevamento dei guasti verso terra e il rilevamento della presenza del segnale CA.
Sei indicazioni di stato del ramo di uscita commutato/fusibile (J1R, J1S, J1T, J7X, J7Y, J7Z).
Tre indicazioni di stato del ramo di uscita con fusibili (J8A, J8B, J12).

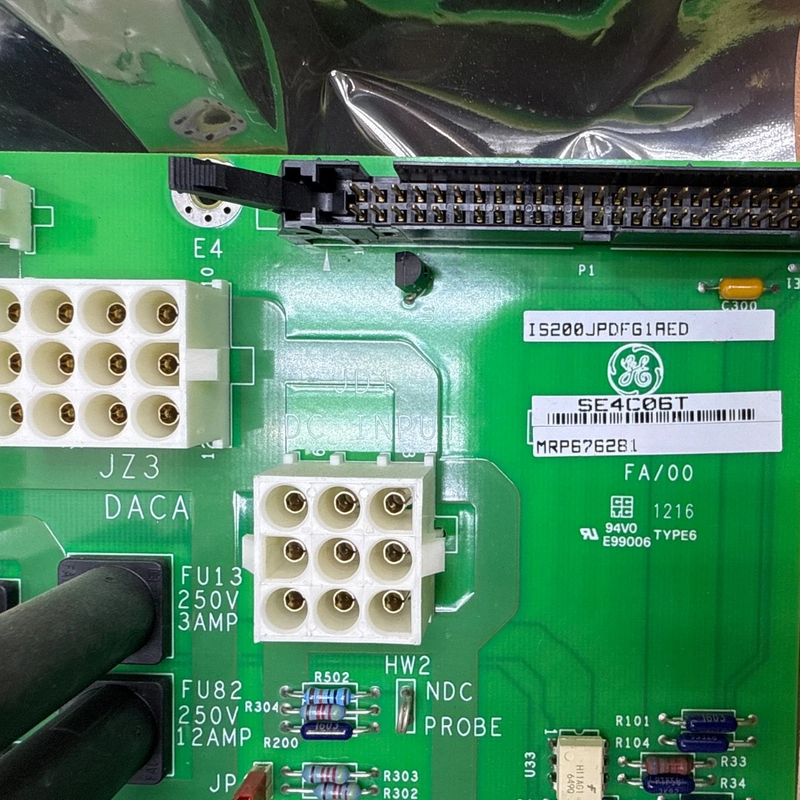

Sulla scheda sono forniti due anelli di test hardware (sonda PDC etichettata HW1 e sonda NDC etichettata HW2), ciascuno con un resistore in serie da 100 kΩ per il collegamento sicuro dell'attrezzatura di test, facilitando la diagnosi dei guasti in loco.
Layout fisico e installazione

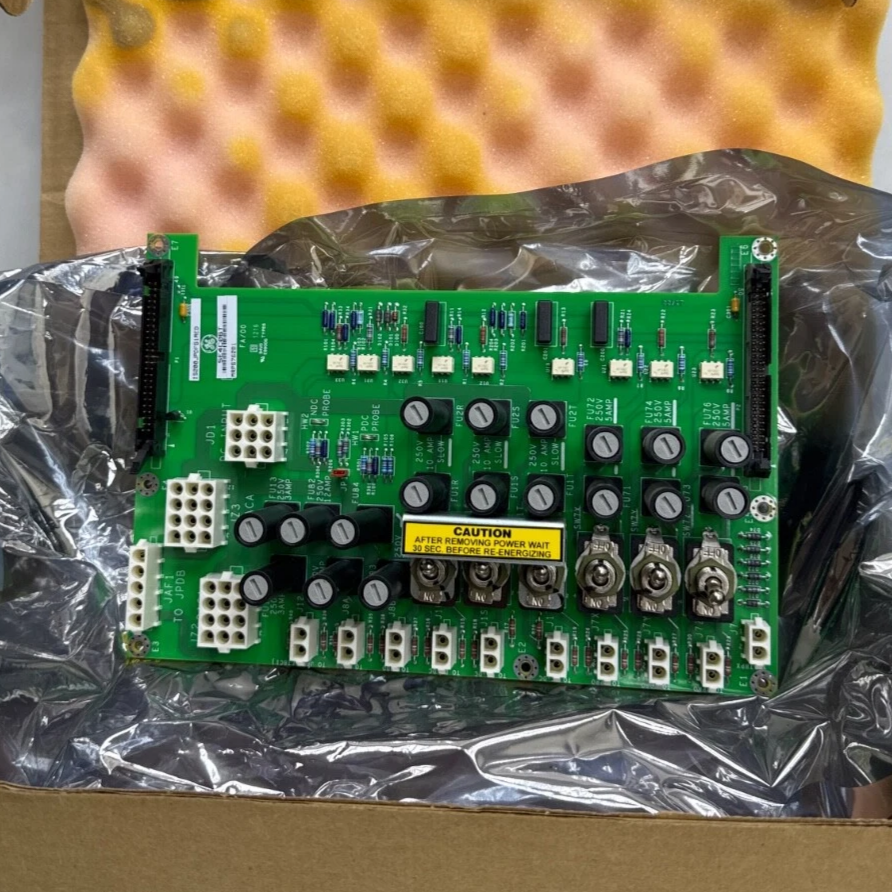

L'IS200JPDFG1A è progettato per accettare l'ingresso di alimentazione dal lato destro della scheda e fornire l'uscita di potenza dal lato sinistro. Se utilizzato con un modulo JPDB, il connettore JAF1 fornisce alimentazione CA a JPDF e JPDF deve essere posizionato fisicamente sotto JPDB per ridurre al minimo la lunghezza del cablaggio di alimentazione JAF1. Il connettore P1 a 50 pin si trova sul bordo superiore della scheda e P2 sul bordo inferiore; i cavi a nastro scorrono dalla parte superiore di una scheda alla parte inferiore della successiva fino a raggiungere il pacchetto I/O PPDA, ospitato sulla scheda JPDS o JPDM più alta.
Il positivo dell'ingresso della batteria si collega al terminale DCHI e il negativo a DCLO. L'alimentazione CA viene applicata al connettore JAF1. I moduli DACA si collegano all'IS200JPDFG1A tramite i connettori JZ2 e JZ3.
Compatibilità e precauzioni
I connettori del segnale di feedback P1/P2 sull'IS200JPDFG1A sono compatibili con i modelli JPDF, JPDS e JPDM. Il connettore JAF1 è compatibile con l'uscita di alimentazione CA del modulo IS2020JPDB. I connettori JZ2 e JZ3 sono compatibili con il modulo IS2020DACA.
Nelle applicazioni a 240 V AC è necessario evitare collegamenti incrociati involontari tra l'alimentazione AC e le tensioni DC. Poiché la maggior parte degli alimentatori CA funziona con un neutro messo a terra, se si verifica un collegamento involontario tra 125 V CC e la tensione CA, la somma della tensione di picco CA e 125 V CC viene applicata ai MOV collegati tra CC e terra, superando potenzialmente la loro potenza nominale e causando un guasto. Nelle applicazioni a 120 V CA, la classificazione MOV può sopportare la tensione di picco senza danni.
