Papan Antarmuka Penggerak Gerbang GE IS200DAMEG1A

IS200DAMEG1A adalah Papan Antarmuka Penggerak Gerbang yang dirancang oleh General Electric (GE) untuk Penggerak Tegangan Rendah Seri Inovasinya. Board ini adalah versi dalam seri DAM yang ditujukan untuk drive 65 frame, yang termasuk dalam sub-seri DAME. Fungsi utamanya adalah menyediakan antarmuka penggerak gerbang tiga fase untuk jembatan daya penggerak, sehingga memungkinkan kontrol IGBT yang presisi. Berbeda dengan papan DAMA, DAMB, dan DAMC, IS200DAMEG1A tidak menyediakan amplifikasi arus dan hanya berfungsi sebagai papan antarmuka, oleh karena itu tidak memerlukan input daya eksternal.

Papan IS200DAMEG1A terletak di antara rak kontrol dan perangkat pengalih daya (IGBT), berfungsi sebagai antarmuka sinyal penting. Ia menerima sinyal penggerak gerbang tiga fase dari papan Bridge Personality Interface IS200BPIA di rak kontrol dan mengirimkannya langsung ke modul IGBT tiga fase terintegrasi. Papan ini dilengkapi empat indikator LED untuk memantau status penggerak IGBT, menyediakan pemantauan untuk personel operasi dan pemeliharaan lapangan.

Fitur utama IS200DAMEG1A meliputi:

• Didedikasikan untuk 65 Bingkai: Cocok untuk 65 bingkai Penggerak Tegangan Rendah Seri Inovasi.

• Penggerak Tiga Fase Terintegrasi: Sebuah papan menggerakkan modul daya yang mengintegrasikan keenam IGBT untuk tiga fase.

• Fungsi Papan Antarmuka: Tidak memberikan amplifikasi arus, hanya berfungsi sebagai antarmuka sinyal, tidak memerlukan daya eksternal.

• Indikasi Status: Empat indikator LED untuk memantau status drive IGBT.

• Koneksi IGBT Langsung: Terhubung ke gerbang dan emitor IGBT fase U, V, W masing-masing melalui konektor APL, BPL, dan CPL.

• Antarmuka dengan BPIA: Terhubung ke papan BPIA melalui kabel, menerima sinyal kontrol.

• Desain Tanpa Jumper: Papan tidak memiliki sekering, titik uji, atau komponen yang dapat dikonfigurasi, sehingga menyederhanakan pemeliharaan lapangan.

• Cocok dengan Modul IGBT: Dirancang untuk bekerja dengan modul IGBT terintegrasi CM100TF-28H (mengintegrasikan enam IGBT secara internal untuk tiga fase).

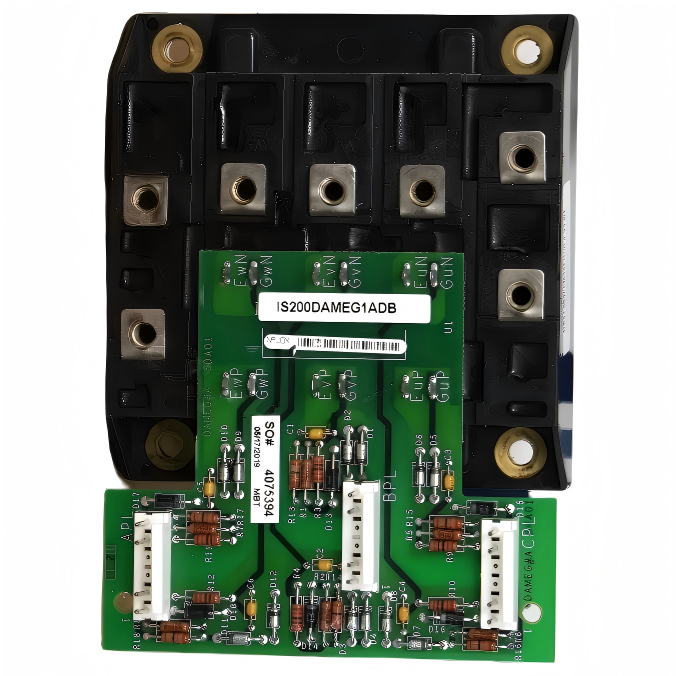

Papan disolder langsung ke modul IGBT, diamankan melalui stud IGBT. Hal ini memastikan loop penggerak gerbang sependek mungkin, meminimalkan induktansi dan interferensi parasit. Drive 65 frame hanya memerlukan satu papan IS200DAMEG1A, karena ini mengintegrasikan fungsi drive untuk ketiga fase.

Catatan Penting: Papan IS200DAMEG1A disolder ke modul IGBT. Jika board perlu diganti, maka harus diganti sebagai satu unit bersama dengan modul IGBT.

---

II. Fungsi Utama

Fungsi utama IS200DAMEG1A mencakup, namun tidak terbatas pada, hal berikut:

1. Antarmuka Sinyal Penggerak Gerbang Tiga Fase

Papan IS200DAMEG1A menerima sinyal penggerak gerbang tiga fase dari papan BPIA dan mengirimkannya langsung ke modul IGBT terintegrasi melalui sirkuit internal. Karena tidak memberikan penguatan arus, papan itu sendiri tidak memerlukan daya eksternal; semua daya penggerak berasal dari papan BPIA.

2. Mengemudi Tiga Fase

Satu papan IS200DAMEG1A bertanggung jawab untuk menggerakkan satu modul IGBT terintegrasi, yang secara internal berisi enam IGBT untuk tiga fase:

• Sakelar Atas dan Bawah Fase U

• Sakelar Atas dan Bawah Fase V

• Sakelar Atas dan Bawah Fase W

Sirkuit penggerak pada papan secara independen menggerakkan enam IGBT, memastikan bahwa sakelar atas dan bawah setiap fase tidak pernah dinyalakan secara bersamaan, sehingga mencegah kesalahan tembus.

3. Indikasi Status

Papan ini dilengkapi empat indikator LED untuk pemantauan status drive IGBT secara real-time. Meskipun dokumen tersebut tidak merinci korespondensi spesifik setiap LED, biasanya LED menunjukkan status daya, status sinyal penggerak, atau kondisi kesalahan.

4. Koneksi Langsung ke IGBT

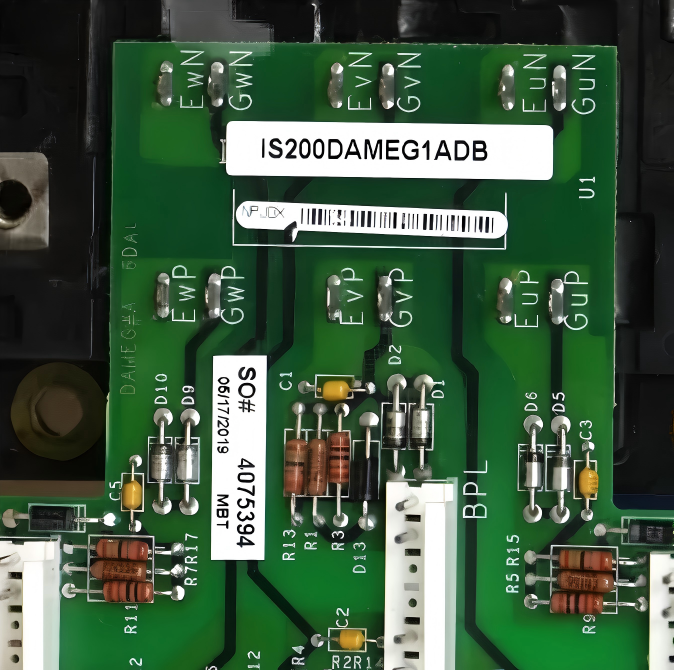

Papan terhubung langsung ke modul IGBT melalui tiga konektor:

• Konektor APL: Menghubungkan ke gerbang dan emitor IGBT fase U.

• Konektor BPL: Menghubungkan ke gerbang dan emitor IGBT fase V.

• Konektor CPL: Menghubungkan ke gerbang dan emitor IGBT fase W.

Sambungan langsung ini meminimalkan panjang dan induktansi parasit dari loop penggerak gerbang, meningkatkan kinerja peralihan dan mengurangi kerugian peralihan dan interferensi elektromagnetik.

5. Antarmuka dengan BPIA

Papan terhubung ke papan BPIA melalui kabel, menerima sinyal penggerak gerbang tiga fase dari rak kontrol. Karena papan DAME tidak memiliki amplifikasi, sinyal dikirim langsung dari BPIA ke IGBT.

6. Desain Pasif

Papan IS200DAMEG1A tidak berisi sekering, titik uji, atau komponen yang dapat dikonfigurasi. Semua fungsi diperbaiki di pabrik. Desain ini menyederhanakan pemeliharaan lapangan dan mengurangi risiko kesalahan yang disebabkan oleh konfigurasi yang salah.

7. Desain Terintegrasi dengan Modul IGBT

Papan IS200DAMEG1A disolder ke modul IGBT, membentuk satu unit terintegrasi. Desain ini memastikan pencocokan optimal antara sirkuit penggerak gerbang dan IGBT, meminimalkan parameter parasit dan meningkatkan keandalan.

---

AKU AKU AKU. Aplikasi Sistem

1. Aplikasi pada Penggerak Tegangan Rendah Seri Inovasi

IS200DAMEG1A adalah papan antarmuka penting yang menghubungkan sirkuit kontrol dan daya dalam Penggerak Tegangan Rendah Seri Inovasi. Perannya dalam sistem meliputi:

• Antarmuka Sinyal Tiga Fase: Mengirimkan sinyal penggerak gerbang tiga fase yang dihasilkan oleh papan BPIA langsung ke modul IGBT terintegrasi.

• Umpan Balik Status: Memberikan indikasi status drive IGBT melalui indikator LED.

2. Perbedaan dengan Versi DAM Lainnya

Seri DAM memiliki beberapa versi untuk peringkat daya rangka drive yang berbeda:

IS200DAMEG1A dirancang khusus untuk drive 65 frame dengan daya terendah, menggunakan modul IGBT tiga fase terintegrasi yang hanya memerlukan satu papan untuk menggerakkan ketiga fase. Berbeda dengan DAMA/DAMB/DAMC, seri DAME tidak menyediakan amplifikasi arus sehingga tidak memerlukan daya eksternal. Dibandingkan dengan seri DAMD, DAME menawarkan integrasi yang lebih tinggi, menggabungkan fungsi penggerak untuk ketiga fase pada satu papan.

3. Skenario Aplikasi Khas

• Penggerak Frekuensi Variabel AC Industri Berdaya Rendah: Mengontrol kecepatan dan torsi motor AC berdaya rendah.

• Kontrol Pompa dan Kipas: Menggerakkan berbagai pompa dan kipas kecil dalam aplikasi kontrol proses industri.

• Kontrol Kompresor Kecil: Menggerakan kompresor industri berdaya rendah.

• Sistem Konveyor Kecil: Digunakan untuk kontrol motor dalam sistem penanganan material kecil.

• Sistem HVAC: Menggerakkan kipas kecil dan kompresor dalam sistem pemanas, ventilasi, dan pendingin udara.




---

IV. Deskripsi Antarmuka Terperinci

1. Konektor IGBT

Papan IS200DAMEG1A dilengkapi tiga konektor IGBT untuk fase U, V, dan W:

Penetapan pin untuk setiap konektor adalah sebagai berikut:

2. Sambungan Kabel Shunt

Papan ini memiliki tiga titik koneksi kabel shunt untuk menghubungkan ke kolektor modul IGBT. Sambungan ini diamankan dengan mur, ring, dan ring pengunci pegas.

3. Koneksi Sirkuit Fleksibel

Papan ini dilengkapi titik koneksi sirkuit fleksibel dalam dan luar untuk menghubungkan batang bus keluaran motor. Sambungan ini diamankan dengan mur, ring, dan ring pengunci pegas.

4. Indikator LED

Papan ini dilengkapi empat indikator LED untuk menunjukkan status drive. Lihat penandaan papan sebenarnya untuk definisi spesifik.

---

V. Pemasangan dan Penggantian

1. Catatan Penting

Catatan Penting: Papan IS200DAMEG1A disolder ke modul IGBT. Jika board perlu diganti, board tersebut harus diganti sebagai satu unit bersama dengan modul IGBT. Sebaliknya, jika modul IGBT perlu diganti, maka modul tersebut juga harus diganti bersama dengan boardnya.

2. Prosedur Penghapusan

Peringatan Keselamatan:

• PERINGATAN: Untuk mencegah sengatan listrik, matikan daya ke sistem penggerak dan gunakan peralatan uji tegangan tinggi untuk memastikan sirkuit telah dimatikan energinya sebelum menyentuhnya.

• PERHATIAN: Untuk mencegah kerusakan komponen yang disebabkan oleh listrik statis, perlakukan semua papan dengan teknik penanganan yang peka terhadap listrik statis. Kenakan tali pengikat dan simpan papan dalam kantong antistatis.

Langkah Penghapusan:

1. Verifikasi Daya Mati: Pastikan sistem penggerak benar-benar tidak diberi energi.

2. Buka Pintu Kabinet: Buka pintu lemari drive. Gunakan peralatan uji tegangan tinggi untuk memverifikasi bahwa sirkuit tidak diberi energi.

3. Temukan Papan: Temukan modul IGBT dan papan IS200DAMEG1A di bawah rakitan penukar panas pipa panas.

4. Cabut Kabel Konektor: Cabut kabel dari konektor APL, BPL, dan CPL pada board IS200DAMEG1A yang akan dilepas. Amankan mereka.

5. Lepaskan Kabel Shunt:

• Lepaskan ketiga mur, ring, dan ring pengunci pegas yang menahan ketiga kabel shunt ke stud IGBT.

• Pindahkan ketiga kabel agar tidak mengganggu pelepasan.

6. Hapus Sirkuit Fleksibel Luar:

• Lepaskan kedua mur, ring, dan ring pengunci pegas yang menahan sirkuit fleksibel luar ke stud IGBT.

• Pindahkan sirkuit fleksibel agar tidak mengganggu pelepasan.

7. Hapus Sirkuit Flex Dalam:

• Lepaskan kedua mur, ring, dan ring pengunci pegas yang menahan sirkuit fleksibel bagian dalam ke stud IGBT.

• Pindahkan sirkuit fleksibel agar tidak mengganggu pelepasan.

8. Hapus Modul IGBT:

• Lepaskan keempat baut kepala Allen dan ring yang menahan modul IGBT ke unit pendingin.

• Lepaskan modul IGBT dengan papan terpasang.

9. Lepaskan Stud: Lepaskan tujuh stud, ring, dan ring pengunci pegas dari modul IGBT (digunakan untuk mengencangkan kabel shunt dan sirkuit fleksibel).

3. Prosedur Instalasi

1. Pasang Stud: Masukkan dan kencangkan sepenuhnya ketujuh stud, ring, dan ring pengunci pegas ke dalam modul IGBT baru dengan papan IS200DAMEG1A. Tempatkan stud pada posisi yang sama dengan tempat mereka dilepas.

2. Instal Modul IGBT:

• Sebarkan lapisan tipis gemuk silikon Dow Corning 340 (atau yang setara) secara merata ke permukaan pemasangan belakang modul IGBT (tebalnya minimal harus 6 mil).

• Arahkan dan posisikan modul IGBT baru dengan papan IS200DAMEG1A pada posisi yang sama dengan yang dilepas, dan masukkan keempat baut dan ring kepala Allen ke dalam lubang pemasangan.

• Kencangkan keempat baut (dengan pola menyilang secara diagonal: kiri atas, kanan bawah, kanan atas, kiri bawah).

• Kencangkan keempat baut (dalam pola menyilang secara diagonal, kebalikan dari langkah sebelumnya) hingga torsi 40 inci-pon.

3. Pasang Sirkuit Fleksibel Bagian Dalam: Ubah posisi sirkuit fleksibel bagian dalam ke tiang pemasangan dan kencangkan dengan dua mur, ring, dan ring pengunci pegas.

4. Pasang Sirkuit Fleksibel Luar: Ubah posisi sirkuit fleksibel luar ke tiang pemasangan dan kencangkan dengan dua mur, ring, dan ring pengunci pegas.

5. Pasang Kabel Shunt: Pasang kembali ketiga rakitan kabel shunt ke stud modul IGBT dengan tiga mur, ring, dan ring pengunci pegas.

6. Hubungkan Kabel Konektor: Sambungkan kembali masing-masing kabel ke konektor APL, BPL, dan CPL pada board IS200DAMEG1A yang baru.

7. Periksa Instalasi: Periksa secara visual semua sambungan, bus, dan perangkat keras yang dibaut untuk pemasangan yang benar.

8. Pemeriksaan Pembersihan: Periksa secara visual lemari drive apakah ada alat, kotoran, atau perangkat keras lain yang mungkin tertinggal di dalamnya.

9. Tutup Pintu: Tutup pintu lemari drive setelah memastikan semuanya sudah benar.
