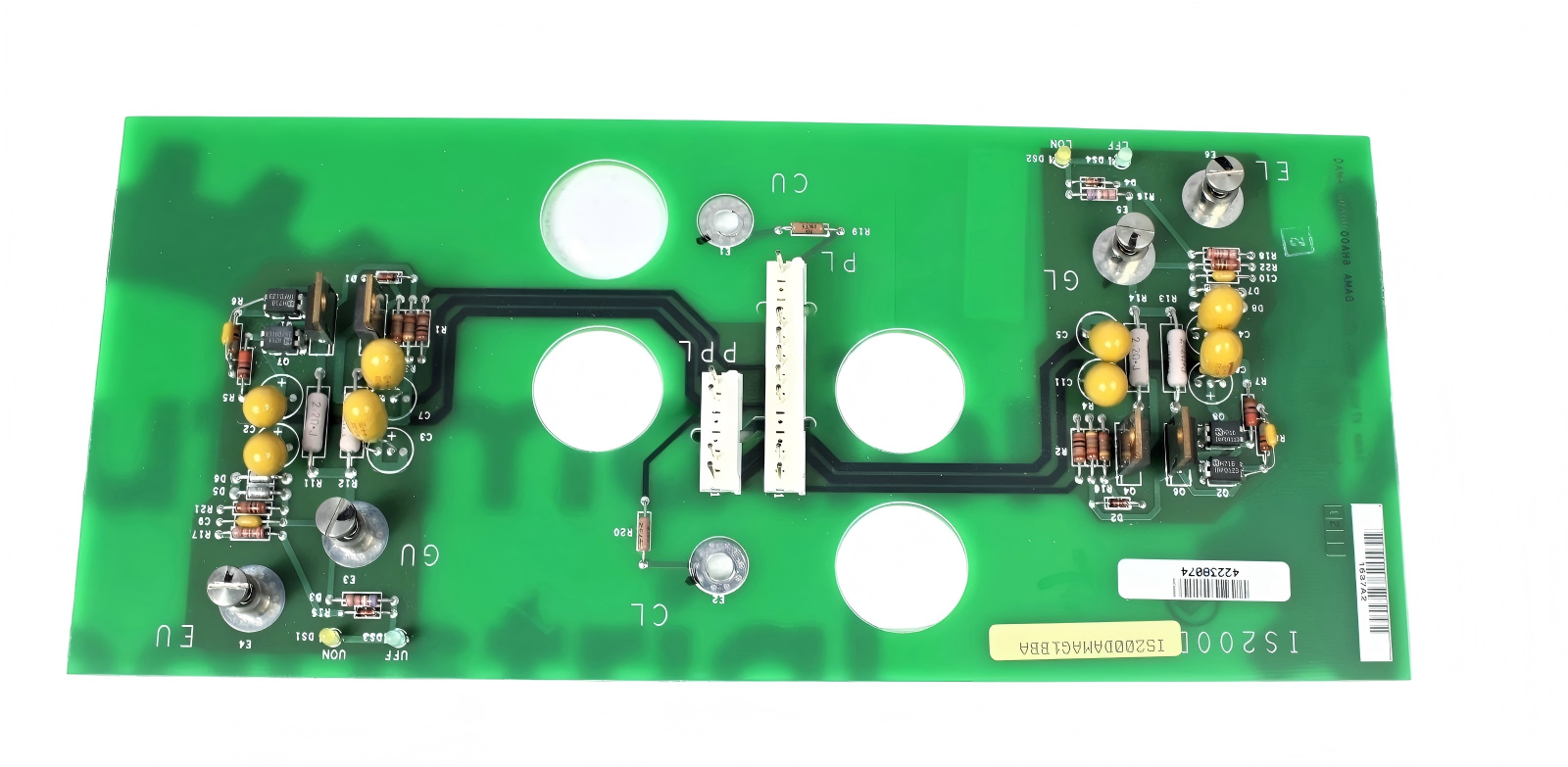

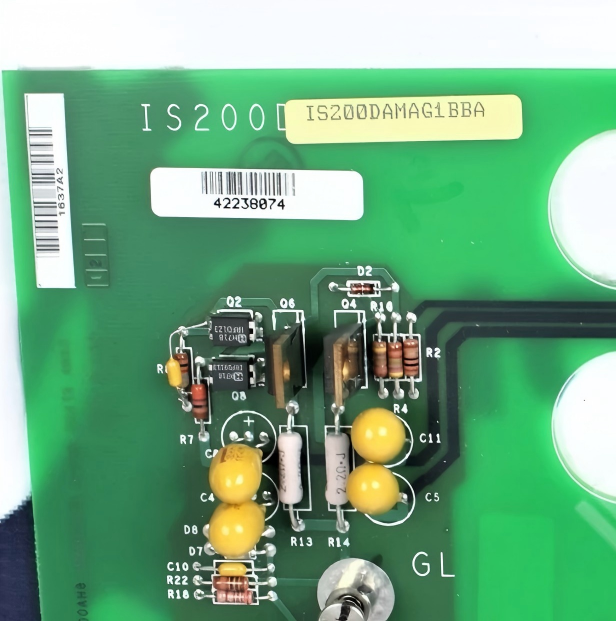

Papan Amplifier Penggerak Gerbang GE IS200DAMAG1B

IS200DAMAG1B adalah Papan Amplifier Penggerak Gerbang yang dirancang oleh General Electric (GE) untuk Penggerak Tegangan Rendah Seri Inovasinya. Board ini adalah versi dalam seri DAM yang ditujukan untuk drive 620 frame. Fungsi utamanya adalah menyediakan penggerak gerbang tahap akhir untuk satu kaki fase jembatan daya penggerak, sehingga memungkinkan kontrol IGBT yang presisi.

Papan IS200DAMAG1B terletak di antara rak kontrol dan perangkat pengalih daya (IGBT), berfungsi sebagai antarmuka penting dan tahap penguatan daya. Ia menerima sinyal penggerak gerbang dari papan Antarmuka Kepribadian Jembatan IS200BPIA di rak kontrol, memperkuat arus, dan menggerakkan modul IGBT atas dan bawah dari satu kaki fase. Papan ini dilengkapi empat indikator LED yang menunjukkan status hidup/mati IGBT atas dan bawah, menyediakan pemantauan untuk personel operasi dan pemeliharaan lapangan.

Fitur utama IS200DAMAG1B meliputi:

• Didedikasikan untuk 620 Frame: Cocok untuk 620 frame Penggerak Tegangan Rendah Seri Inovasi.

• Penggerak Kaki Fase Tunggal: Setiap papan menggerakkan IGBT atas dan bawah dari satu kaki fase.

• Amplifikasi Saat Ini: Menyediakan amplifikasi arus penggerak gerbang tahap akhir.

• Input Catu Daya: Menerima catu daya +15 V dan -7,5 V.

• Indikasi Status: Empat indikator LED menunjukkan status hidup/mati IGBT atas dan bawah.

• Koneksi IGBT Langsung: Menghubungkan langsung ke gerbang IGBT, terminal emitor, dan kolektor melalui konektor PL.

• Antarmuka dengan BPIA: Terhubung ke papan BPIA melalui konektor PPL, menerima sinyal kontrol dan daya.

• Desain Tanpa Jumper: Papan tidak memiliki sekering, titik uji, atau komponen yang dapat dikonfigurasi, sehingga menyederhanakan pemeliharaan lapangan.

• Cocok dengan Modul IGBT: Dirancang untuk bekerja dengan modul IGBT CM1000HA-28H.

Papan dipasang langsung ke modul IGBT, diamankan melalui stud IGBT. Hal ini memastikan loop penggerak gerbang sependek mungkin, meminimalkan induktansi dan interferensi parasit. Drive 620 frame memerlukan tiga papan IS200DAMAG1B, satu untuk setiap fase (U, V, W).

---

II. Fungsi Utama

Fungsi utama IS200DAMAG1B mencakup, namun tidak terbatas pada, hal berikut:

1. Amplifikasi Sinyal Penggerak Gerbang

Papan IS200DAMAG1B menerima sinyal penggerak gerbang berdaya rendah dari papan BPIA. Sirkuit amplifikasi internal meningkatkan kemampuan mengemudi saat ini, menyediakan arus penggerak yang cukup ke gerbang IGBT untuk memastikan peralihan yang cepat dan andal (nyalakan dan matikan).

2. Fase Kaki Mengemudi

Setiap papan IS200DAMAG1B bertanggung jawab untuk menggerakkan dua IGBT dari satu fase:

• IGBT Atas: Terhubung antara bus DC positif dan keluaran fasa.

• IGBT Bawah: Terhubung antara keluaran fasa dan bus DC negatif.

Sirkuit penggerak pada papan secara independen menggerakkan IGBT atas dan bawah, memastikan keduanya tidak pernah dinyalakan secara bersamaan, sehingga mencegah kesalahan tembus.

3. Indikasi Status

Empat indikator LED di papan menyediakan pemantauan status drive IGBT secara real-time:

• DS1 (UON - Kuning): Menyala saat IGBT atas dihidupkan.

• DS3 (UFF - Hijau): Menyala saat IGBT atas dimatikan.

• DS2 (LON - Kuning): Menyala saat IGBT bawah dihidupkan.

• DS4 (LFF - Hijau): Menyala saat IGBT bawah dimatikan.

Indikator ini memberikan status operasional IGBT untuk personel lapangan, memfasilitasi diagnosis cepat sirkuit penggerak dan fungsionalitas IGBT.

4. Koneksi Langsung ke IGBT

Papan terhubung langsung ke gerbang IGBT, terminal emitor, dan kolektor melalui konektor PL. Sambungan langsung ini meminimalkan panjang dan induktansi parasit dari loop penggerak gerbang, meningkatkan kinerja peralihan dan mengurangi kerugian peralihan dan interferensi elektromagnetik.

5. Antarmuka dengan BPIA

Papan terhubung ke papan BPIA melalui konektor PPL, menerima sinyal penggerak gerbang dan daya dari rak kontrol:

• Daya +15 V: Menyediakan suplai positif untuk sirkuit penggerak atas dan bawah.

• -7.5 V Power: Menyediakan suplai negatif untuk sirkuit penggerak atas dan bawah (digunakan untuk mematikan IGBT).

• Sinyal Penggerak Gerbang: Sinyal kontrol yang berasal dari BPIA.

6. Desain Pasif

Papan IS200DAMAG1B tidak berisi sekering, titik uji, atau komponen yang dapat dikonfigurasi. Semua fungsi diperbaiki di pabrik. Desain ini menyederhanakan pemeliharaan lapangan dan mengurangi risiko kesalahan yang disebabkan oleh konfigurasi yang salah.

7. Cocok dengan Modul IGBT

Papan IS200DAMAG1B dirancang khusus untuk bekerja dengan modul IGBT CM1000HA-28H. Modul IGBT ini adalah paket sakelar tunggal. Setiap kaki fase memerlukan dua modul (satu di atas, satu di bawah). Oleh karena itu, drive frame 620 menggunakan tiga papan DAMAG1B dan enam modul IGBT.

---

AKU AKU AKU. Aplikasi Sistem

1. Aplikasi pada Penggerak Tegangan Rendah Seri Inovasi

IS200DAMAG1B adalah papan antarmuka penting yang menghubungkan sirkuit kontrol dan daya dalam Penggerak Tegangan Rendah Seri Inovasi. Perannya dalam sistem meliputi:

• Penggerak Gerbang: Memperkuat sinyal penggerak gerbang berdaya rendah dari papan BPIA untuk menyediakan arus penggerak yang cukup untuk IGBT.

• Amplifikasi Daya: Bertindak sebagai tahap akhir penggerak, yang secara langsung mengontrol peralihan IGBT.

• Umpan Balik Status: Memberikan indikasi status drive IGBT melalui indikator LED.

2. Perbedaan dengan Versi DAM Lainnya

Seri DAM memiliki beberapa versi untuk peringkat daya rangka drive yang berbeda:

IS200DAMAG1B dirancang khusus untuk drive frame 620 berdaya tinggi, menggunakan modul IGBT sakelar tunggal yang memerlukan dua modul per fase.

3. Perbedaan dengan Versi G1A

Perbedaan utama antara IS200DAMAG1B dan versi G1A terletak pada tata letak papan (lihat Gambar 4 dan Gambar 5), sedangkan karakteristik dan fungsi kelistrikan tetap sama. Versi G1B mungkin menggabungkan pengoptimalan dalam tata letak PCB, pemilihan komponen, atau proses manufaktur untuk meningkatkan keandalan dan kekebalan kebisingan.

4. Skenario Aplikasi Khas

• Penggerak Frekuensi Variabel AC Industri: Mengontrol kecepatan dan torsi motor AC berdaya tinggi.

• Kontrol Pompa dan Kipas: Menggerakan berbagai pompa dan kipas dalam aplikasi kontrol proses industri.

• Sistem Konveyor: Digunakan untuk kontrol motor dalam sistem penanganan material.

• Kontrol Kompresor: Menggerakan kompresor industri.

• Sistem Traksi Transit Rel: Menyediakan kontrol traksi untuk kendaraan seperti kereta bawah tanah dan kereta api ringan.




---

IV. Deskripsi Antarmuka Terperinci

1. Konektor PL (Koneksi IGBT)

PL adalah konektor 12-pin untuk menghubungkan langsung ke terminal gerbang, emitor, dan kolektor modul IGBT. Penetapan pin adalah sebagai berikut:

2. Konektor PPL (Gerbang Penggerak Daya)

PPL adalah konektor 8-pin untuk menerima sinyal daya dan penggerak gerbang dari papan BPIA. Penetapan pin adalah sebagai berikut:

3. Indikator LED

LED	Tata Nama	Warna	Deskripsi
DS1	UON	Kuning	Menyala saat IGBT atas dihidupkan
DS2	LON	Kuning	Menyala saat IGBT rendah dihidupkan
DS3	UFF	Hijau	Menyala saat IGBT atas dimatikan
DS4	LFF	Hijau	Menyala saat IGBT rendah dimatikan

---

V. Pemasangan dan Penggantian

1. Lokasi Pemasangan

Papan IS200DAMAG1B dipasang langsung ke modul IGBT, yang terletak di bawah rakitan penukar panas pipa panas. Satu papan IS200DAMAG1B dipasang pada modul IGBT untuk setiap kaki fase.

2. Catatan Penggantian

Catatan Penting: Jika papan IS200DAMAG1B perlu diganti, modul IGBT juga harus diganti. Hal ini memastikan kecocokan dan keandalan yang tepat antara sirkuit penggerak gerbang dan modul IGBT.

3. Prosedur Penghapusan

Peringatan Keselamatan:

• PERINGATAN: Untuk mencegah sengatan listrik, matikan daya ke sistem penggerak dan gunakan peralatan uji tegangan tinggi untuk memastikan sirkuit telah dimatikan energinya sebelum menyentuhnya.

• PERHATIAN: Untuk mencegah kerusakan komponen yang disebabkan oleh listrik statis, perlakukan semua papan dengan teknik penanganan yang peka terhadap listrik statis. Kenakan tali pengikat dan simpan papan dalam kantong antistatis.

Langkah Penghapusan:

1. Verifikasi Daya Mati: Pastikan sistem penggerak benar-benar tidak diberi energi.

2. Buka Pintu Kabinet: Buka pintu lemari drive. Gunakan peralatan uji tegangan tinggi untuk memverifikasi bahwa sirkuit tidak diberi energi.

3. Temukan Papan: Temukan modul IGBT dan papan IS200DAMAG1B di bawah rakitan penukar panas pipa panas.

4. Cabut Kabel PL: Cabut kabel dari konektor PL pada board IS200DAMAG1B untuk dilepaskan dan amankan agar tidak mengganggu.

5. Cabut Kabel PPL: Cabut kabel dari konektor PPL pada board IS200DAMAG1B untuk dilepaskan dan amankan agar tidak mengganggu.

6. Hapus Papan:

• Lepaskan kedua mur Keps yang menahan papan.

• Kendurkan keempat pengencang yang ditahan.

• Geser papan IS200DAMAG1B dari sambungan stud IGBT dan lepaskan.

4. Prosedur Instalasi

1. Posisikan Papan Baru: Arahkan dengan benar dan tempatkan papan IS200DAMAG1B baru di atas sambungan tiang IGBT.

2. Pengikatan Awal:

• Kencangkan keempat pengencang yang ditahan dengan jari.

• Kencangkan kedua mur Keps dengan jari.

3. Papan Aman

• Kencangkan kedua mur Keps hingga torsi 13 in-lbs.

• Kencangkan sepenuhnya keempat pengencang penahan.

4. Hubungkan Kabel PPL: Sambungkan kembali kabel ke konektor PPL pada board IS200DAMAG1B yang baru.

5. Hubungkan Kabel PL: Sambungkan kembali kabel ke konektor PL pada board IS200DAMAG1B yang baru.

6. Periksa Instalasi: Periksa secara visual semua sambungan, bus, dan perangkat keras yang dibaut untuk pemasangan yang benar.

7. Pemeriksaan Pembersihan: Periksa secara visual lemari drive apakah ada alat, kotoran, atau perangkat keras lain yang mungkin tertinggal di dalamnya.

8. Tutup Pintu: Tutup pintu lemari drive setelah memastikan semuanya sudah benar.
