پارامتر |
جزئیات |
ژنرال |
|

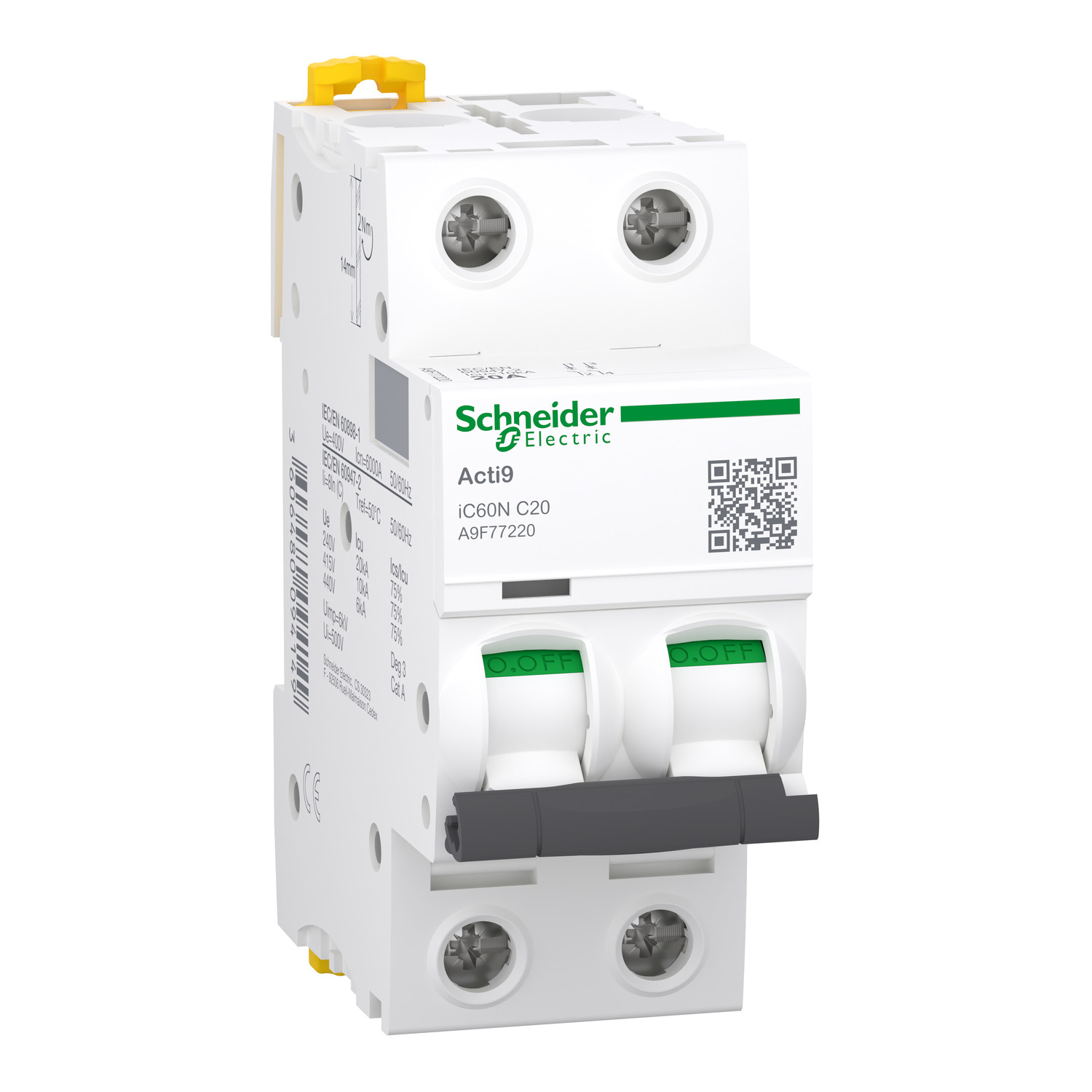

مدل محصول |
A9F77220 |
محدوده |
Acti9 |
نام محصول |
Acti9 iC60 |
نام کوتاه دستگاه |
iC60N |
برنامه دستگاه |
توزیع |
توضیحات قطب |
2P |
تعداد قطب های حفاظت شده |
2 |
جریان رتبهبندی شده (در) |
20 A |
نوع شبکه |
AC / DC |
فناوری واحد سفر |
حرارتی مغناطیسی |
منحنی پرتاب |
سی |
محدودیت حرکت مغناطیسی |
8 x در ± 20٪ |
مناسب بودن برای جداسازی |
بله (مطابق با EN/IEC 60898-1 و EN/IEC 60947-2) |
دسته استفاده |
دسته A (EN/IEC 60947-2) |
ظرفیت شکست (ICU) |
|
– EN/IEC 60947-2 (AC) |
20 کیلو آمپر در 220…240 ولت AC 50/60 هرتز (از تصویر محصول؛ رتبه های بالاتر در ولتاژهای کمتر در هر سری) |
– EN/IEC 60898-1 (AC) |
6000 آمپر در 400 ولت AC 50/60 هرتز |
- رتبه بندی DC |
در اسناد ارائه شده مشخص نشده است؛ با دیتاشیت کامل مشورت کنید |
ظرفیت شکست سرویس (ICS) |
به صراحت بیان نشده است؛ به داده های سری استاندارد مراجعه کنید (معمولاً 100٪ یا 75٪ ICU) |
کلاس محدودیت |
کلاس 3 (EN/IEC 60898-1) |
ولتاژ عملیاتی نامی (Ue) |
12…60 ولت AC 50/60 هرتز
100…133 ولت AC 50/60 هرتز
220…240 ولت AC 50/60 هرتز
12…60 ولت DC
60…72 ولت DC (بر اساس سری) |
ولتاژ عایق نامی (Ui) |
500 ولت AC 50/60 هرتز (EN/IEC 60947‑2) |
ولتاژ مقاومتی ضربه ای نامی (Uimp) |
6 کیلوولت (EN/IEC 60947-2) |
فرکانس شبکه |
50/60 هرتز |
ماندگاری |
|
دوام مکانیکی |
20000 چرخه |
دوام الکتریکی |
10000 چرخه |
نشانگر موقعیت تماس |
بله (تغییر) |
سیگنالینگ محلی |
نشانگر سفر (VisiTrip) |
نصب و فیزیکی |
|
حالت نصب |
گیره (ریل DIN 35 میلی متر) |
باسبار شانه ای متحرک |
نصب شده؛ بالا یا پایین سازگار |
پیچ اتصال |
18 میلی متر بین فازها |
تعداد زمین ها |
4 (عرض کل 36 میلی متر) |
عرض |
36 میلی متر |
ارتفاع |
85 میلی متر |
عمق |
78.5 میلی متر |
وزن خالص |
0.25 کیلوگرم |
رنگ |
سفید (RAL9003) |
پایانه ها و اتصالات |
|
نوع اتصال |
یک ترمینال (بالا یا پایین)، تونل دوتایی |
هادی صلب (مس) |
1…25 میلی متر مربع |
هادی انعطاف پذیر (مس) |
1…16 میلی متر مربع |
انعطاف پذیر با فرول (مس) |
1…10 میلی متر مربع |
دارای ترمینال حلقه (Cu/Al) |
از طریق لوازم جانبی |
طول سیم کشی |
14 میلی متر (بالا یا پایین) |
گشتاور سفت شدن |
2 N·m (بالا یا پایین) |
حفاظت در برابر نشت زمین |
بلوک افزودنی جداگانه لازم است |
رتبه بندی محیط زیست و حفاظت |
|
مطابقت با استانداردها |
EN/IEC 60947-2، EN/IEC 60898-1 |
درجه IP (ترمینال) |
IP20 (IEC 60529) |
IP در Enclosure |
IP40 (کلاس عایق II) |
درجه آلودگی |
3 (EN/IEC 60947-2) |
دسته اضافه ولتاژ |
IV |
گرمسیری شدن |
2 (IEC 60068-1) |
رطوبت نسبی |
95٪ در 55 درجه سانتیگراد |
ارتفاع عملیاتی |
0…2000 متر |
دمای عملیاتی |
-35 درجه سانتی گراد … +70 درجه سانتی گراد |
دمای ذخیره سازی |
-40 درجه سانتیگراد … +85 درجه سانتیگراد |
پایداری و انطباق |
|
بدون هالوژن (قطعات پلاستیکی) |
بله (قطعات پلاستیکی بدون هالوژن) |
بدون پی وی سی |
بله |
بدون سیلیکون |
مشخص نشده (بر اساس سری نه فرض شده) |
قابلیت بازیافت |
54% |
دستورالعمل RoHS اتحادیه اروپا |
سازگار |
REACH SVHC |
حاوی SVHC بالاتر از آستانه |
شماره SCIP |
26ff71d1‑98cf‑4280‑8725‑455b9a6b2fb9 |
بسته بندی با مقوای بازیافتی |
بله |
بسته بندی بدون پلاستیک یکبار مصرف |
بله |
برچسب WEEE |
مورد نیاز برای دفع اتحادیه اروپا (مجموعه جداگانه) |
تعمیر / پس گرفتن |
نه / نه |
لجستیک |
|
کشور مبدا |
مشخص نشده (معمولا بلغارستان برای سری iC60) |
گارانتی |
18 ماه |
بسته 1 (تک واحدی) |
1 عدد؛ ارتفاع 7.2 سانتی متر × عرض 3.5 سانتی متر × طول 9.5 سانتی متر; وزن 226 گرم |
بسته 2 (جعبه 6 عددی) |
6 واحد؛ ارتفاع 8.2 سانتی متر × عرض 10.0 سانتی متر × طول 22.5 سانتی متر; وزن 1.407 کیلوگرم |
بسته 3 (پالت 66 عددی) |
66 واحد; ارتفاع 30 سانتی متر × عرض 30 سانتی متر × ارتفاع 40 سانتی متر; وزن 15.824 کیلوگرم |
ردپای کربن (چرخه حیات) |
|
مجموع |
معادل 28 کیلوگرم CO2 |
تولید (A1-A3) |
معادل 2 کیلوگرم CO2 |
توزیع (A4) |
معادل 0 کیلوگرم CO2 |
نصب (A5) |
معادل 0 کیلوگرم CO2 |
استفاده از فاز (B2، B3، B4، B6) |
معادل 26 کیلوگرم CO2 |
پایان عمر (C1-C4) |
معادل 0.7 کیلوگرم CO2 |
افشای محیط زیست |
مشخصات محیطی محصول در دسترس است |
