El DS200TCEAG1BJE es un tablero de exceso de velocidad de emergencia (TCEA) fabricado por GE Energy como parte del sistema de control de turbina Mark V™ . Esta placa está ubicada en el Núcleo Protector ( ) y comúnmente se lo conoce como Procesador de protección. Es un módulo de seguridad dedicado responsable de los circuitos de protección de alta velocidad en turbinas de gas y vapor. El DS200TCEAG1BJE proporciona funciones independientes de monitoreo de exceso de velocidad, detección de llama y sincronización automática, lo que garantiza respuestas de disparo deterministas que son independientes del procesador de control principal.
En un núcleo de protección Mark V estándar, se utilizan tres placas TCEA, designadas como procesadores X, Y y Z. El DS200TCEAG1BJE se puede configurar para asumir cualquiera de estos roles (X, Y o Z) a través de puentes de hardware y configuraciones de dirección IONet. La placa recibe señales para la rotación del eje de alta y baja velocidad, detección de llama ultravioleta (UV) y sincronización automática (voltaje y frecuencia del bus y del generador). Estas señales se escalan, acondicionan y transmiten a través de IONet a la placa STCA en el núcleo a través de conectores JX1/JX2 conectados en cadena.
El DS200TCEAG1BJE también genera señales de disparo de emergencia que se envían a la placa de disparo de turbina (TCTG) en la ubicación cuatro del centro. Cada placa TCEA controla diferentes relés en el TCTG, que realizan una votación de 2 de 3 (votación a nivel de controlador de relé) para determinar si la unidad se dispara. La placa tiene su propia fuente de alimentación con diagnóstico dedicado.
El sufijo BJE indica una revisión específica y una configuración de fábrica (incluidas selecciones de componentes, recubrimiento y firmware) que mantiene total compatibilidad con todos los sistemas Mark V al tiempo que incorpora las últimas mejoras de diseño.
Descripción funcional
Basado enteramente en el documento adjunto, el DS200TCEAG1BJE realiza las siguientes funciones principales:
Protección contra sobrevelocidad de la turbina : recibe señales de velocidad del eje desde captadores magnéticos (MPU) a través del tablero de terminales PTBA y el tablero expansor de terminación de protección TCEB. El TCEA calcula la velocidad del eje utilizando constantes de configuración de E/S y compara la velocidad calculada con los puntos de ajuste de disparo programados. Si se detecta una condición de exceso de velocidad, la placa desactiva los relés de disparo de emergencia (ETR) en la placa TCTG, lo que provoca un disparo de la turbina. Los puentes de hardware J28 y J29 en el procesador Z pueden obligar a la placa a votar siempre por un disparo, creando un sistema de sobrevelocidad de emergencia con doble redundancia (un disparo desde X o Y disparará la unidad).
Detección de llama : las señales de los detectores de llama UV se llevan a la placa PTBA y luego se dirigen a la placa TCEB a través de conectores JVA y JU. El TCEB transfiere estas señales al TCEA a través del conector JK (JXK, JKY o JKZ). El DS200TCEAG1BJE escala y acondiciona las señales, calcula la intensidad de la llama mediante algoritmos internos y determina el estado de la llama. Estos datos se envían a través de IONet al Control Engine. La placa también suministra 335 V CC para alimentar los detectores de llama a través del conector JW.
Sincronización automática : los voltajes del bus y del generador desde el tablero de terminales PTBA se envían a través del conector JV a la placa TCEB, que los reenvía al TCEA a través del conector JMP. El software integrado en las EPROM del DS200TCEAG1BJE realiza la adaptación de velocidad y tensión. Después de verificar los voltajes y frecuencias adecuados del generador y de la línea y que el diferencial esté dentro de los límites configurables, la placa envía una señal permisiva para cerrar el disyuntor. También se debe realizar una verificación de sincronización separada de la placa STCA para permitir el cierre del interruptor.
Comunicación IONet : el DS200TCEAG1BJE se comunica a través de IONet mediante conectores JX1 y JX2 conectados en cadena. El JX1 del procesador X se conecta a la placa TCQC en El núcleo y las placas posteriores se encadenan a través de JX2 a JX1. Todas las señales del E/S central y digital desde el core se leen/escriben en el motor de E/S en
Características del equipo

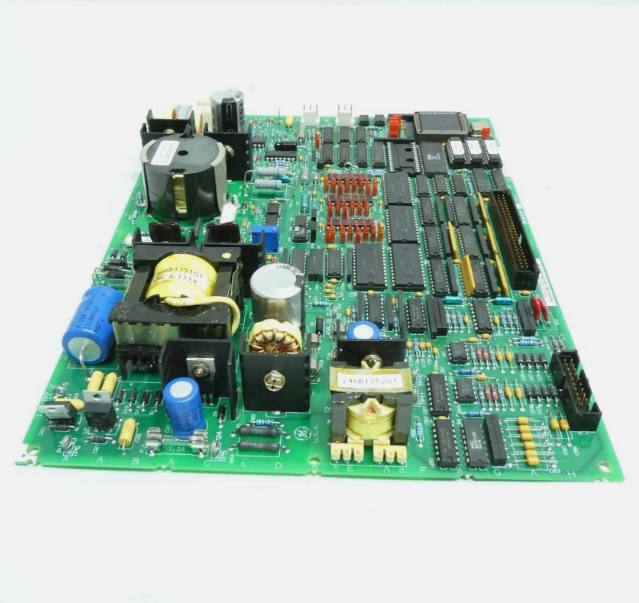

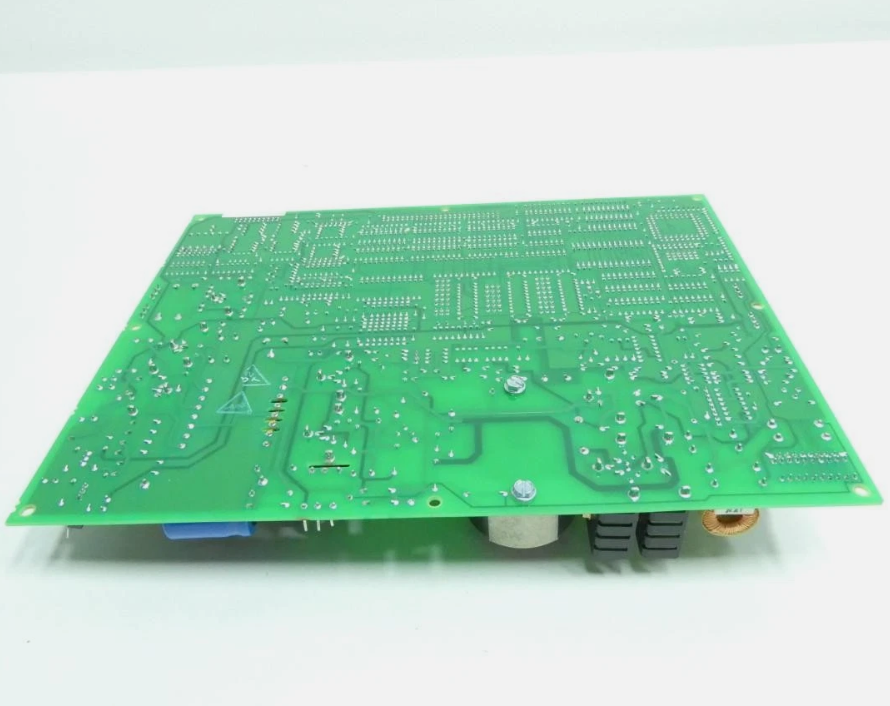

El DS200TCEAG1BJE es una placa de cableado impreso diseñada para su instalación en el bastidor de control Mark V dentro del núcleo protector ( ). Utiliza conectores estándar estilo VME y está asegurado mediante tornillos de placa frontal.
Conectores
Conector |
Tipo |
Descripción |
J7 |
Conector de alimentación |
Distribuye energía desde el
núcleo de cada placa TCEA. |
JK |
Conector multipin |
Lleva señales desde la placa TCEB (Expansor de terminación de protección) en la ubicación dos de . JK se conecta a JXK, JKY o JKZ en el TCEB según la función del procesador (X, Y, Z). |
jl |
Conector multipin |
Lleva señales de disparo a la placa de disparo de turbina (TCTG) en la ubicación cuatro de . JL se conecta a JLX (para X), JLY (para Y) o JLZ (para Z). |
JW |
Conector multipin |
Lleva 335 V CC a la placa TCEB para alimentar detectores de llama UV. JW se conecta a JWX (X), JWY (Y) o JWZ (Z). |
JX1 |
Par trenzado blindado (IONet) |
Conector IONet en cadena. En el procesador X, JX1 se conecta a la placa TCQC en . En Y, JX1 se conecta a JX2 de X. En Z, JX1 se conecta a JX2 de Y. |
JX2 |
Par trenzado blindado (IONet) |
Conector IONet en cadena. En X, JX2 se conecta a JX1 de Y. En Y, JX2 se conecta a JX1 de Z. En Z, JX2 se conecta a la placa TCDA en centro. |
Saltadores
El DS200TCEAG1BJE incluye puentes de hardware para configuración:
Puente(s) |
Función |
Ajustes |
J1, J31 |
prueba de fábrica |
No configurable por el usuario |
J2, J3 |
Resistencias de terminación IONet |
Instalado / No instalado |
J4, J5, J6 |
Dirección IONet (rol de la junta directiva: X, Y o Z) |
Configuración binaria de 3 bits |
J8‑J11, J22‑J27 |
Configuraciones de frecuencia de disparo por sobrevelocidad del eje de baja presión |
Confirmar constantes de configuración |
J12‑J21 |
Configuraciones de frecuencia de disparo por sobrevelocidad del eje de alta presión |
Confirmar constantes de configuración |
J28, J29 |
Obligar al procesador Z a votar siempre por un viaje de emergencia por exceso de velocidad |
Configure lo mismo para X, Y, Z; en la junta Z fuerza la votación del viaje |
J30 |
Habilitación del temporizador de parada |
Habilitado / Deshabilitado |
Indicadores LED
El documento adjunto no especifica los LED integrados para la placa TCEA. El estado generalmente lo proporciona el software del sistema de control y el diagnóstico de la fuente de alimentación.
Instalación y configuración
Precauciones de manejo
Sensibilidad estática : el DS200TCEAG1BJE contiene componentes sensibles a la estática. Utilice siempre una muñequera y un mango con conexión a tierra en una estación de trabajo conectada a tierra.
Desenergícelo antes de manipularlo : apague la alimentación del bastidor de control y verifique que el voltaje sea cero antes de insertar o retirar la placa.
No lo inserte ni lo retire con energía aplicada : puede causar daños al equipo o lesiones personales.
Pasos de instalación
Desenergice el bastidor de control Mark V.
Localice la ranura adecuada en el núcleo protector ( ) para el rol deseado (X, Y o Z). X suele estar en la ubicación uno, Y en la ubicación tres, Z en la ubicación cinco.
Configure los puentes de hardware:
J4, J5, J6: configure la dirección IONet para la función (X, Y o Z).
J2, J3: instale resistencias de terminación según lo requiera la topología IONet.
J8–J27: confirme que los ajustes de frecuencia de disparo por sobrevelocidad coincidan con las constantes de configuración de E/S.
Para un procesador Z, configure J28 y J29 para forzar la votación de disparo de emergencia por exceso de velocidad (si es necesario).
J30: habilite el temporizador de parada según sea necesario.
Deslice el DS200TCEAG1BJE en las guías de la tarjeta y presione firmemente para asentar los conectores del backplane.
Asegure los tornillos de la placa frontal.
Conecte los cables:
J7 – energía de
centro.
JK – al JXK/JKY/JKZ correspondiente en la placa TCEB.
JL – al JLX/JLY/JLZ correspondiente en el tablero TCTG.
JW – al JWX/JWY/JWZ correspondiente en la placa TCEB.
JX1/JX2: conexión en cadena a placas TCEA adyacentes o a TCQC/TCDA según el diagrama del sistema.
Aplique energía y verifique que el software ToolboxST reconozca la placa.
Configuración de software
Utilice el Editor de configuración de E/S en ToolboxST para:
Establezca los valores de velocidad base y sobrevelocidad para ejes de alta y baja presión.
Calcule y confirme la configuración del puente de hardware para la frecuencia de disparo.
Seleccione información sobre la frecuencia del pulso de los detectores de llama UV.
Elija valores permisivos de sincronización automática (tensión, frecuencia, límites diferenciales).
Diagnóstico y mantenimiento
El DS200TCEAG1BJE proporciona diagnósticos a través del monitoreo de la fuente de alimentación integrada y mediante el software del sistema de control. Las características de diagnóstico clave incluyen:
Detección de fallo de alimentación (por placa).
Pérdida de comunicación IONet (detectada por el temporizador de bloqueo).
Estado de disparo por exceso de velocidad: qué canal (X, Y o Z) se activó.
Integridad de la señal del detector de llama y niveles de intensidad.
Estado permisivo de sincronización automática.
La placa también incluye una función de verificación de sincronización separada de la placa STCA, que debe cumplirse para permitir el cierre del interruptor.
No se requiere calibración de rutina. Se recomienda una inspección visual periódica para detectar polvo, corrosión o conexiones sueltas.

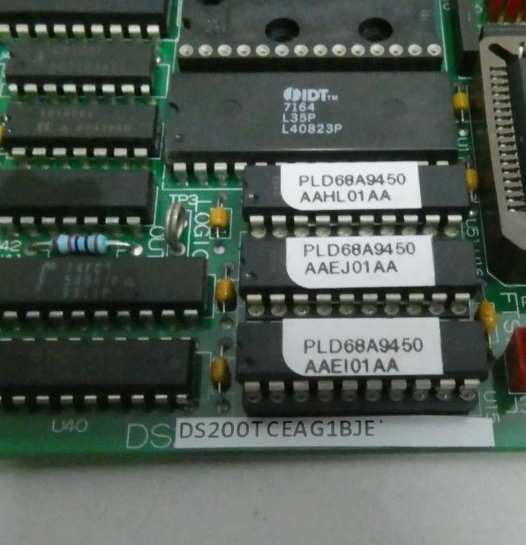

Al pedir el DS200TCEAG1BJE, utilice el número de pieza completo exactamente como se muestra:
DS200 – Serie Mark V.
TCEA – Acrónimo funcional: Emergency Overspeed Board.
G1 – Generación/versión.
B – Designador de base.
J – Modificador (p. ej., recubrimiento, variación de componentes).
E – Revisión E.
Garantía y realización de pedidos
Reemplazos en garantía (dentro del período de garantía): comuníquese con el servicio posventa de GE Energy.
Pedidos de piezas de repuesto o fuera de garantía : póngase en contacto con la oficina de ventas o servicio de GE más cercana. Proporcionar:
Número de pieza completo: DS200TCEAG1BJE
Número de serie del sistema de control de turbina
Número de lista de materiales (ML)
Nota: Todos los dígitos y letras del número de pieza son significativos. GE puede sustituir revisiones compatibles posteriores, pero la compatibilidad con versiones anteriores está asegurada.
