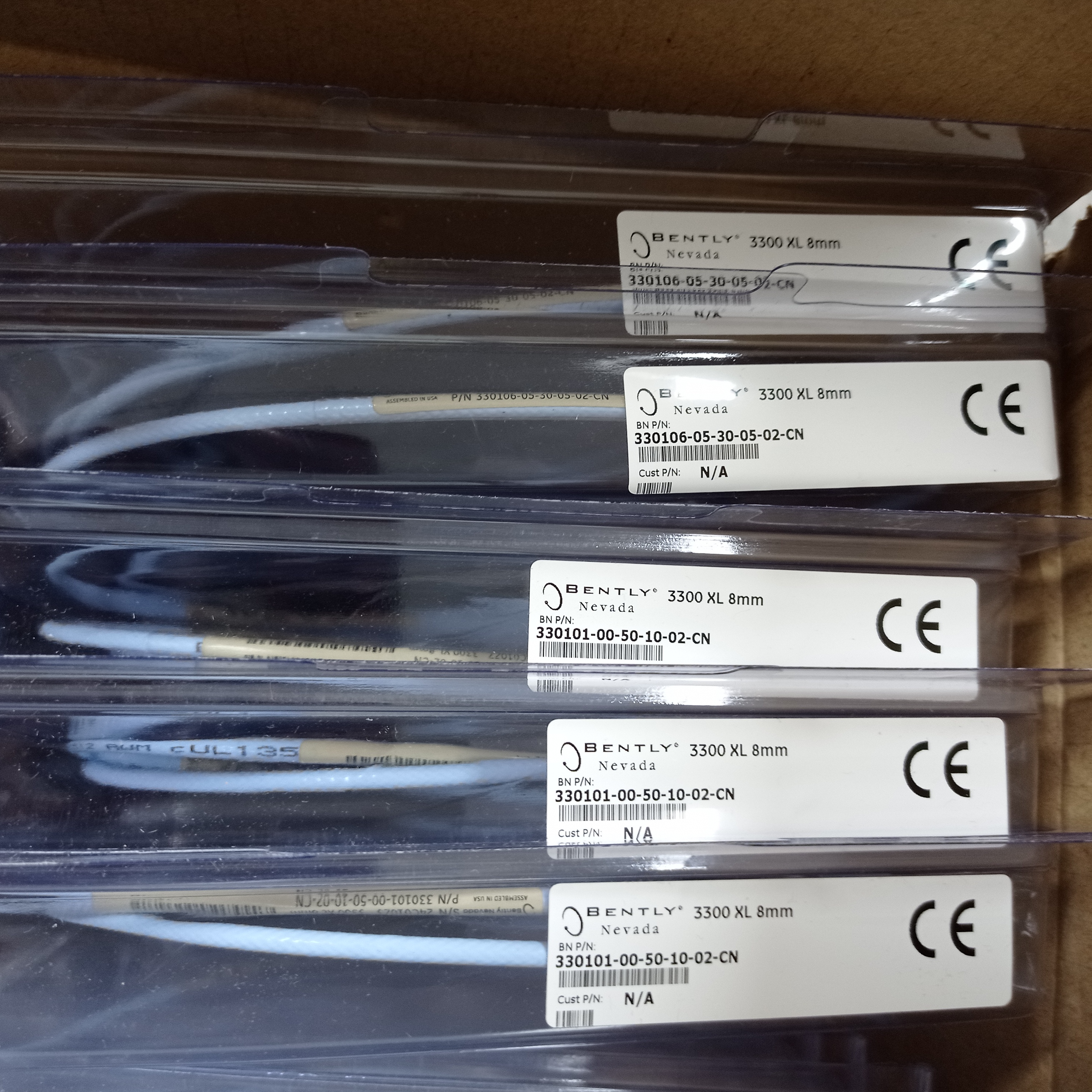

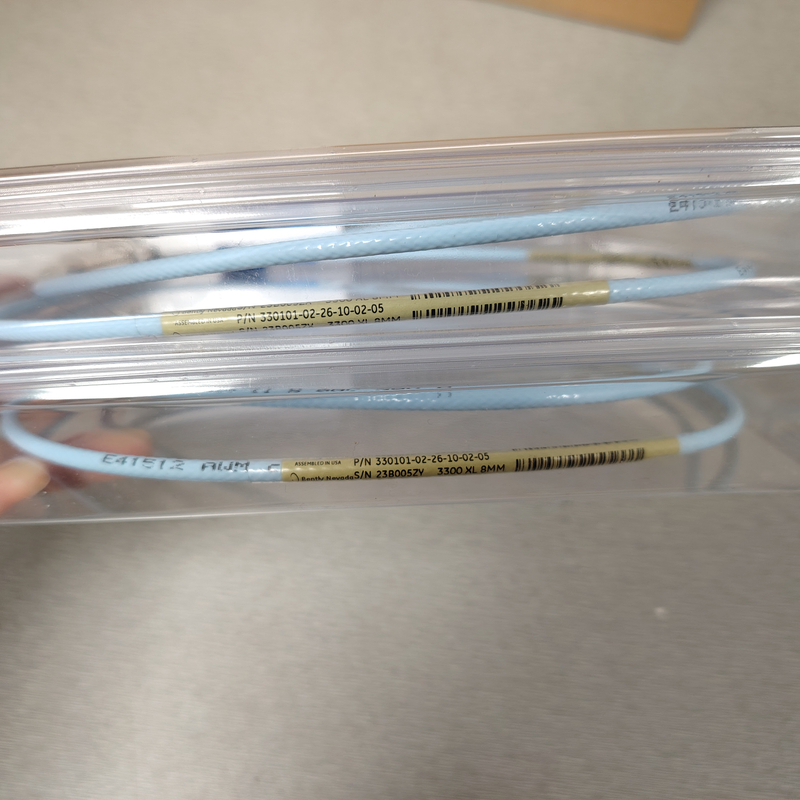

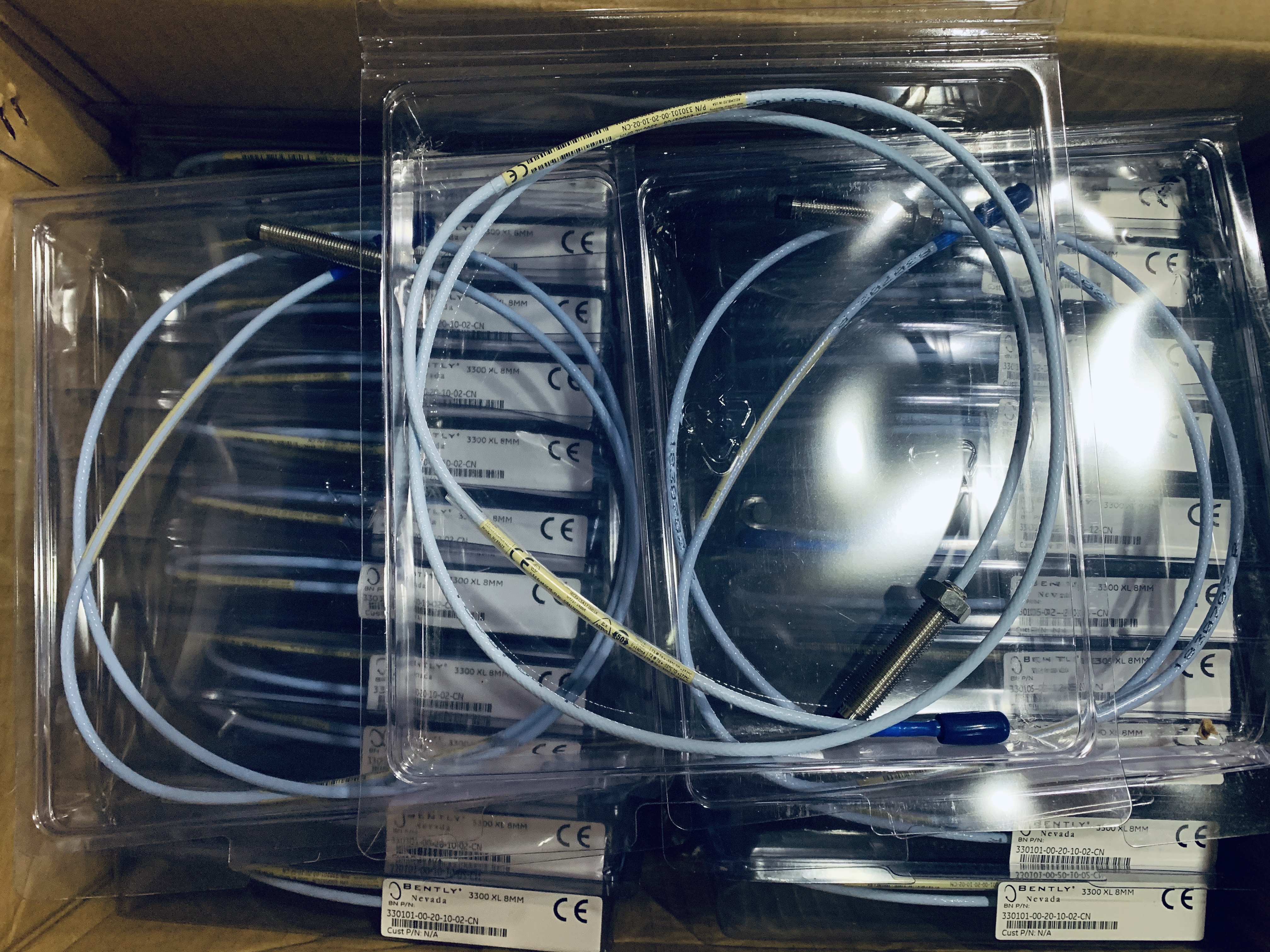

La serie 330101 es el modelo base del sistema de sonda de proximidad de corrientes parásitas de 8 mm Bfully Nevada 3300 XL, con roscas 3/8-24 UNF y sin armadura. Es adecuado para mediciones de vibración, posición y fase clave/velocidad en la mayoría de los entornos industriales convencionales. Cuando se utilizan con cables de extensión Bfully Nevada 3300 XL y sensores Proximitor, estas sondas forman sistemas de monitoreo completos de 5 o 9 metros, ampliamente aplicados al monitoreo en línea de maquinaria rotativa como compresores, turbinas de vapor, generadores y bombas.
La serie 330101 ofrece una amplia gama de opciones de configuración, lo que permite a los usuarios seleccionar longitud sin rosca, longitud de caja, longitud total, tipo de cable y aprobaciones para áreas peligrosas según las dimensiones del orificio de montaje, los requisitos de longitud del sistema y las condiciones ambientales.
Características
Medición de corrientes parásitas de alta precisión: rango lineal 2 mm (80 mils), sensibilidad 7,87 V/mm (200 mV/mil), desviación lineal < ±0,025 mm (sistema de 1 m).
Amplio rango de temperatura: temperatura de funcionamiento de la sonda de -52 °C a +177 °C, adecuada para entornos industriales hostiles.
Moldura TipLoc™ patentada: Proporciona una unión sólida entre la punta de la sonda y el cuerpo, resistencia a la tracción de 330 N (75 lbf).
Diseño CableLoc™ patentado: conecta de forma segura el cable de la sonda a la punta de la sonda, alta resistencia a la tracción.
Conectores chapados en oro ClickLoc™: conexión hermética, resistente a la corrosión, tolerante a las vibraciones, no se requieren herramientas especiales.
Intercambiabilidad completa: todos los componentes del 3300 XL de 8 mm (sondas, cables de extensión, sensores Proximitor) se pueden intercambiar sin recalibración; se mantiene la precisión del sistema.
Compatibilidad con versiones anteriores: las sondas 330101 son eléctrica y mecánicamente intercambiables con componentes anteriores no XL 3300 de 5 mm y 8 mm (el rendimiento del sistema sigue las especificaciones no XL).
Múltiples opciones: varias longitudes sin rosca (0,0 ~ 8,8 pulgadas), longitudes de caja (0,8 ~ 9,6 pulgadas), longitudes totales (0,5 / 1,0 / 1,5 / 2,0 / 3,0 / 5,0 / 9,0 m), opciones de cable (estándar / resistente a fugas FluidLoc) y aprobaciones (ATEX/IECEx/CSA intrínsecamente seguro).
Desglose del modelo
El formato completo del número de pieza de la serie 330101 es:
330101 - AA - BB - CC - DD - EE
Definiciones de campo (consulte la hoja de datos, páginas 13-14):
| de campo |
Código |
del parámetro |
Descripción |
| Modelo básico |
330101 |
Sonda 3300 XL de 8 mm, rosca 3/8-24 UNF, sin armadura |
Para orificios de montaje con rosca imperial |
| Longitud sin rosca (A) |
00 ~ 88 |
0,0 ~ 8,8 pulgadas (en incrementos de 0,1) |
Distancia desde la punta de la sonda hasta el inicio de la rosca. Debe tener al menos 0,8 pulgadas menos que la longitud de la caja. |
| Longitud total de la caja (B) |
08 ~ 96 |
0,8 ~ 9,6 pulgadas (en incrementos de 0,1) |
Longitud total roscada. Valores comunes: 0,8, 1,2, 1,4, 1,6, 2,0, 3,0, 4,0, 6,0 pulgadas |
| Opción de longitud total (C) |
05, 10, 15, 20, 30, 50, 90 |
0,5/1,0/1,5/2,0/3,0/5,0/9,0 m |
Longitud total del cable de la sonda (incluido el conector). Las sondas de 5 m requieren un Proximitor de 5 m; Las sondas de 9 m requieren un Proximitor de 9 m |
| Opción de conector y cable (D) |
01, 02, 11, 12 |
Ver tabla a continuación |
Seleccione protector de conector, cable resistente a fugas FluidLoc |
| Aprobación de la agencia (E) |
00, 05 |
00 = No requerido, 05 = CSA/ATEX/IECEx |
05 para instalaciones intrínsecamente seguras en áreas peligrosas |
Detalles de la opción de conector y cable (código D)
| Código |
Conector Protector |
FluidLoc |
Descripción |
01 |
Sí |
No |
Cable estándar con protector de conector. |
02 |
No |
No |
Cable estándar, sin protector (el más común) |
11 |
Sí |
Sí |
Cable FluidLoc con protector de conector |
12 |
No |
Sí |
Cable FluidLoc, sin protector |
Nota: El cable FluidLoc evita la migración de aceite a través del interior del cable mediante acción capilar, ideal para carcasas de cojinetes de turbinas donde es posible el contacto con aceite. Los protectores de conectores proporcionan sellado ambiental (aceite, polvo, humedad) y se recomiendan en ambientes aceitosos o húmedos.
Aplicaciones
Monitoreo de vibraciones radiales: medición de vibraciones en ejes en máquinas con rodamientos de película fluida (compresores, turbinas de vapor, generadores, bombas).
Monitoreo de la posición axial (empuje): Mida la posición axial del rotor y controle el desgaste del cojinete de empuje.
Fasor clave/medición de velocidad: proporciona señales de referencia de velocidad para sistemas de protección contra sobrevelocidad (consulte las notas de aplicación).
Medición de excentricidad: monitoree la curvatura del rotor de la turbina durante el balanceo lento.
Expansión diferencial: Mida la expansión térmica relativa entre el rotor y la carcasa.
Guía de selección
1. Determine la longitud del sistema (5 mo 9 m)
Sistema de 5 metros: Longitud de la sonda + longitud del cable de extensión = 5 m. Combinación común: sonda de 1,0 m + cable de 4,0 m.
Sistema de 9 metros: Longitud de la sonda + longitud del cable de extensión = 9 m. Combinación común: sonda de 0,5 m + cable de 8,5 m.
2. Seleccione Longitud sin rosca (A)
Elija una longitud sin rosca distinta de cero cuando el orificio de montaje tenga un hombro interno o la punta de la sonda deba extenderse más allá de la rosca.
La longitud sin rosca debe ser al menos 0,8 pulgadas menor que la longitud de la caja.
Código = pulgadas × 10, por ejemplo, 12 = 1,2 pulg., 00 = 0,0 pulg.
3. Seleccione la longitud total de la caja (B)
La longitud de la caja debe ser ≥ longitud sin rosca + 0,8 pulgadas.
Longitudes de caja comunes: 0,8' (estándar corto), 1,2', 1,4', 1,6', 2,0', 3,0', 4,0', 6,0'.
Código = pulgadas × 10, por ejemplo, 20 = 2,0 pulg.
4. Seleccione Longitud total (C)
| Código |
Longitud Total |
Sistema |
05 |
0,5 metros |
Sistema de 9 m (par con cable de 8,5 m) |
10 |
1,0 metros |
Sistema de 5 m (par con cable de 4,0 m) |
15 |
1,5 metros |
Sistema de 5 m (par con cable de 3,5 m) |
20 |
2,0 metros |
Sistema de 5 m (par con cable de 3,0 m) |
30 |
3,0 metros |
Sistema de 9 m (par con cable de 6,0 m, requiere Proximitor de 9 m) |
50 |
5,0 metros |
Sistema de 5 m (sin cable de extensión, directo a Proximitor) |
90 |
9,0 metros |
Sistema de 9 m (sin cable de extensión) |
Nota: La longitud total de 3 m solo está disponible en las sondas 330101 y debe usarse con un Proximitor de 9 m. Se deben utilizar sondas de 5 m de longitud total con un Proximitor de 5 m; Sondas de 9 m de longitud total con Proximitor de 9 m.
5. Seleccione la opción de conector y cable (D)
02: Cable estándar, sin protector (más común, ambientes secos/limpios).
01: Cable estándar + protector de conector (es necesario sellado ambiental).
12: Cable FluidLoc, sin protector (se necesita prevención de fugas de aceite).
11: FluidLoc + protector de conector (prevención de fugas + sellado ambiental).
6. Seleccione Aprobación de agencia (E)
00: Sin aprobaciones, para áreas no peligrosas.
05: Aprobaciones de seguridad intrínseca CSA, ATEX, IECEx para áreas peligrosas Zona 0/1/2 y Clase I/II/III.
Configuraciones de ejemplo
| Modelo |
Rosca |
Longitud sin rosca |
Longitud de la caja |
Longitud total |
Opción de cable |
Aprobaciones |
Aplicación |
| 330101-00-08-10-02-00 |
3/8-24 |
0.0' |
0,8' |
1,0 m |
Estándar |
Ninguno |
Sistema estándar de 5 m, estuche corto |
| 330101-00-12-10-02-00 |
3/8-24 |
0.0' |
1,2' |
1,0 m |
Estándar |
Ninguno |
Sistema de 5 m, estuche largo |
| 330101-00-20-10-02-00 |
3/8-24 |
0.0' |
2.0' |
1,0 m |
Estándar |
Ninguno |
Sistema de 5 m, maletín extralargo |
| 330101-00-08-05-02-00 |
3/8-24 |
0.0' |
0,8' |
0,5 m |
Estándar |
Ninguno |
Sonda corta del sistema de 9 m. |
| 330101-00-08-10-02-05 |
3/8-24 |
0.0' |
0,8' |
1,0 m |
Estándar |
ATEX/IECEx |
Sistema de área peligrosa de 5 m |
| 330101-00-12-05-02-05 |
3/8-24 |
0.0' |
1,2' |
0,5 m |
Estándar |
ATEX/IECEx |
Sistema para áreas peligrosas de 9 m, estuche largo |
| 330101-00-20-10-12-00 |
3/8-24 |
0.0' |
2.0' |
1,0 m |
fluidoloc |
Ninguno |
Sistema de 5 m que requiere prevención de fugas de aceite. |
Hay muchas más combinaciones disponibles (longitud sin rosca, longitud de la caja, longitud total, opción de cable, aprobación); Consulte la información de pedido de la hoja de datos.
Productos complementarios
Cables de extensión: Serie 330130 (estándar, blindados, FluidLoc, etc.), longitudes desde 0,5 m hasta 8,5 m.
Sensores de proximidad: Serie 330180 (sistemas de 5 m o 9 m, montaje en panel/DIN, con/sin aprobaciones).
Tuercas de seguridad: 04301007 (3/8-24) o 04301008 (M10×1).
Soportes de montaje: 137492 (rosca de aluminio), 27474 (aislamiento fenólico).
Protectores de Conector: 40180-02 (10 pares), 40113-02 (kit).
