GE IS200DTCIH1ABB Simplex Contact Input Terminal Board

GE IS200DTCIH1ABB Simplex Contact Input Terminal Board er et kompakt, højtydende digitalt input-interface udviklet til DIN-skinnemontering i industrielle kontrolsystemer. Som medlem af DTCI-familien giver dette kort 24 tørre kontaktspændingsindgangskanaler med gruppeisolering, hvilket tilbyder en pålidelig og pladseffektiv løsning til overvågning af diskrete feltenheder såsom kontakter, trykknapper, endestopkontakter, nærhedssensorer og relækontakter i simpleks (ikke-redundante) applikationer. IS200DTCIH1ABB forbindes til et VCCC (Contact Input/Output Processor) eller VCRC (Contact Input Processor) kort via et enkelt skærmet kabel, hvilket sikrer problemfri integration i GE's distribuerede kontrolarkitekturer.

IS200DTCIH1ABB er specielt designet til 24 V DC nominel excitation, med et bredt driftsområde på 18 til 32 V DC, der tager højde for typiske industrielle strømforsyningsvariationer. Dens tærskelspænding er indstillet til 50 % af excitationsspændingen, hvilket garanterer pålidelig detektering af kontaktlukning eller åbning selv under svingende forsyningsforhold. Kortet inkorporerer robust inputfiltrering med en tidskonstant på 4 ms til at afvise højfrekvent støj og undertrykke overspændingstransienter, hvilket sikrer stabil og nøjagtig signalopsamling i elektrisk støjende miljøer.

Op til to IS200DTCIH1ABB-kort kan tilsluttes en enkelt VCCC- eller VCRC-processor, hvilket giver i alt 48 kontaktindgange pr. processor, som let skaleres til mellemstore digitale I/O-krav. Den vertikale stablingsevne på en standard 35 mm DIN-skinne gør det muligt at montere flere plader i et kompakt lodret arrangement, hvilket sparer skabsplads betydeligt sammenlignet med traditionelle rackmonterede løsninger. IS200DTCIH1ABB fås kun i en simplex-version; den understøtter ikke triple-modular redundant (TMR) konfigurationer og er ikke kompatibel med PDIA I/O Pack.

En indbygget identifikationsenhed (ID) – en skrivebeskyttet chip, der indeholder kortets serienummer, korttype, revisionsnummer og konnektorplacering (JR1/JS1/JT1) – aflæses af I/O-pakken/kortet under systeminitialisering. Dette muliggør automatisk kortdetektion, konfigurationsvalidering og hardwarekompatibilitetstjek, hvilket forbedrer systemets pålidelighed og forenkler vedligeholdelsen. IS200DTCIH1ABB deler den samme funktionelle arkitektur og signalbehandling som de større TBCI-klemmekort, men er skaleret specifikt til 24 V DC-drift, hvilket gør den til et alsidigt og omkostningseffektivt valg til en lang række industrielle diskrete input-applikationer.

Denne produktintroduktion giver omfattende teknisk information, installationsvejledning, driftsprincipper, diagnostiske funktioner og detaljerede specifikationer for GE IS200DTCIH1ABB Simplex Contact Input Terminal Board, der tjener som en vigtig reference for systemintegratorer, kontrolingeniører og vedligeholdelsespersonale.

Funktionel arkitektur og signalbehandling

IS200DTCIH1ABB Simplex Contact Input Terminal Board er bygget på en ligetil, men robust arkitektur til digital kontaktregistrering. Kortet accepterer 24 uafhængige tørre kontaktindgange, der hver er forbundet til en klemme på 60-positions euro-blok klemrækken. Indgangene exciteres af en flydende 24 V DC nominel forsyning, der tilføres den fælles side af kontaktkredsløbene. Når en kontakt lukker, påføres excitationsspændingen over inputkredsløbet, og den resulterende strømstrøm detekteres af VCCC- eller VCRC-processorkortet.

Indgangsstrømmen er omhyggeligt designet til at give pålidelig befugtningsstrøm til tørre kontakter og samtidig minimere effekttab. De første 21 indgangskredsløb trækker en nominel 2,5 mA (svarende til ca. 50 kΩ impedans), hvilket er tilstrækkeligt til de fleste standardafbryder- og relækontakter. De sidste tre kredsløb (kanal 22 til 24) trækker en højere nominel strøm på 10 mA (ca. 12,5 kΩ), hvilket giver øget befugtningsstrøm for kontakter, der kan være tilbøjelige til oxidation eller kontaminering. Denne differentiering gør det muligt for IS200DTCIH1ABB at rumme et bredere udvalg af feltkontakttyper uden ekstern modifikation.

Excitationsspændingen påføres som en flydende forsyning, hvilket betyder, at den er isoleret fra systemets jord. Dette flydende design, kombineret med gruppeisolering, hjælper med at forhindre jordsløjfer og forbedrer støjimmunitet. Tærskelspændingen for detektering af en lukket kontakt er indstillet til 50 % af excitationsspændingen, hvilket giver et veldefineret koblingspunkt, der er immunt over for moderate spændingsudsving. For eksempel, med en nominel 24 V excitation, er tærsklen ca. 12 V; indgangen betragtes som lukket, når spændingen overstiger denne tærskel, og åben, når den falder under. Kortet afviser også AC-spænding overlejret på DC-indgangen, med en specificeret AC-afvisning på 12 V RMS, hvilket er særligt værdifuldt i miljøer med betydelig elektrisk støj.

IS200DTCIH1ABB inkorporerer hardwarefiltre på hver indgang, placeret nær signalindgangspunktet. Disse filtre har en tidskonstant på 4 ms, der effektivt dæmper højfrekvent støj og undertrykker spændingstransienter forårsaget af induktive belastninger eller elektrostatisk udladning. Denne filtrering sikrer, at VCCC/VCRC-processoren modtager rene, debouncede signaler, hvilket reducerer sandsynligheden for falske triggere og forbedrer systemets pålidelighed. Overspændingsdæmpningskredsløb er også tilvejebragt ved hver indgang for at beskytte mod spændingsspidser.

Når først de konditionerede signaler passerer gennem inputfiltrene, sendes de over kablet til VCCC- eller VCRC-kortet, som viderebehandler dem gennem optiske isolatorer. Den optiske isolering giver galvanisk adskillelse mellem feltledningerne og processorelektronikken, hvilket beskytter styresystemet mod spændingsspidser og jordpotentialeforskelle. De isolerede signaler overføres derefter over VME-backplanet til VCMI (VME Communications Interface), som i sidste ende kommunikerer kontaktstatus til hovedcontrolleren. Denne flertrinsisolering sikrer, at styresystemet er beskyttet mod elektrisk støj, overspændinger og jordpotentialeforskelle, der kan forekomme i feltledningerne.

Fysisk design og montering

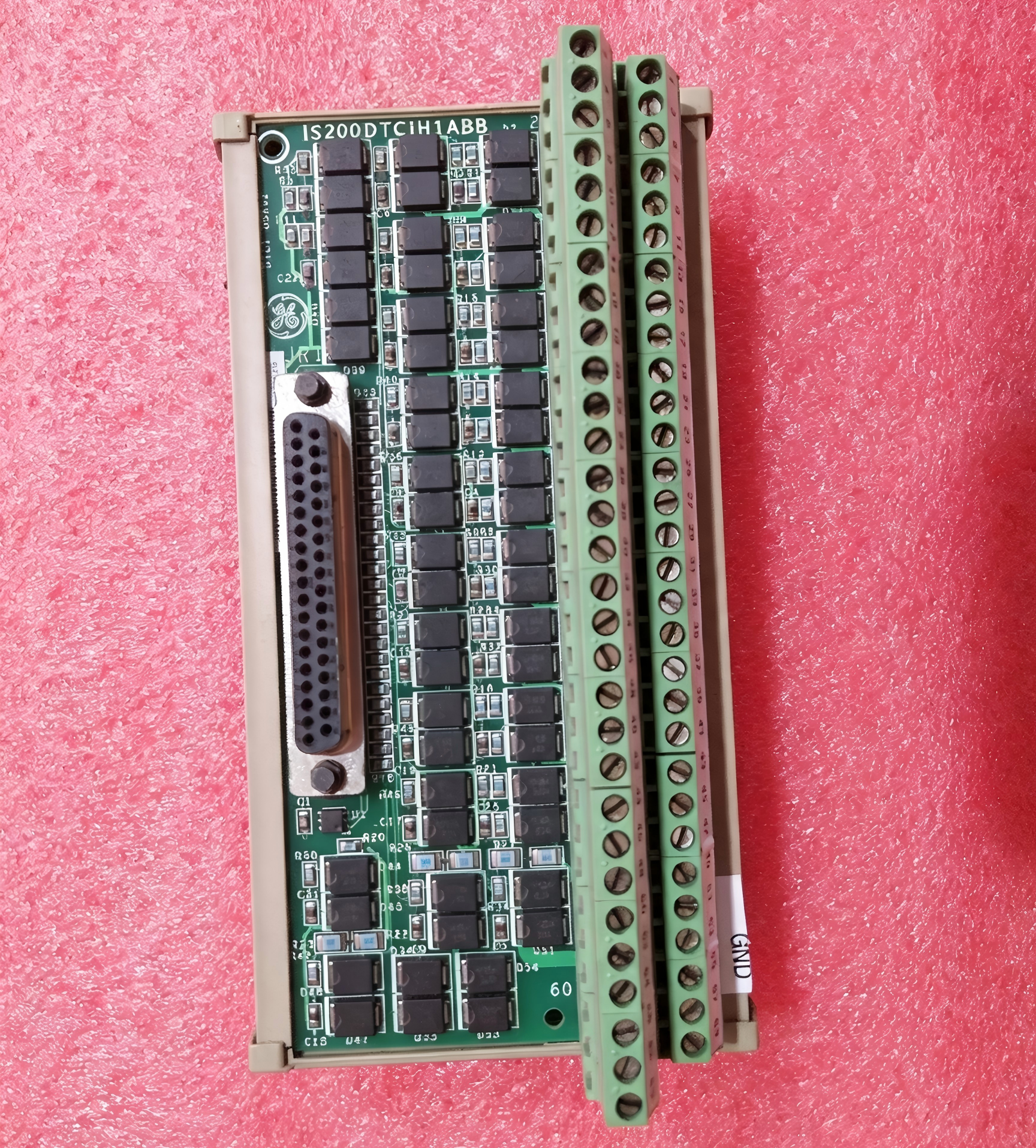

IS200DTCIH1ABB Simplex Contact Input Terminal Board er mekanisk optimeret til pladseffektiv installation. Dens DIN-skinne monteringssystem bruger en plastikholder, der klikker på en standard 35 mm skinne, og brættet glider ind i holderen med en positiv lås. Den lodrette orientering gør det muligt at stable plader over hinanden, med den frontvendte klemrække, der giver nem adgang til ledninger, fejlfinding og vedligeholdelse.

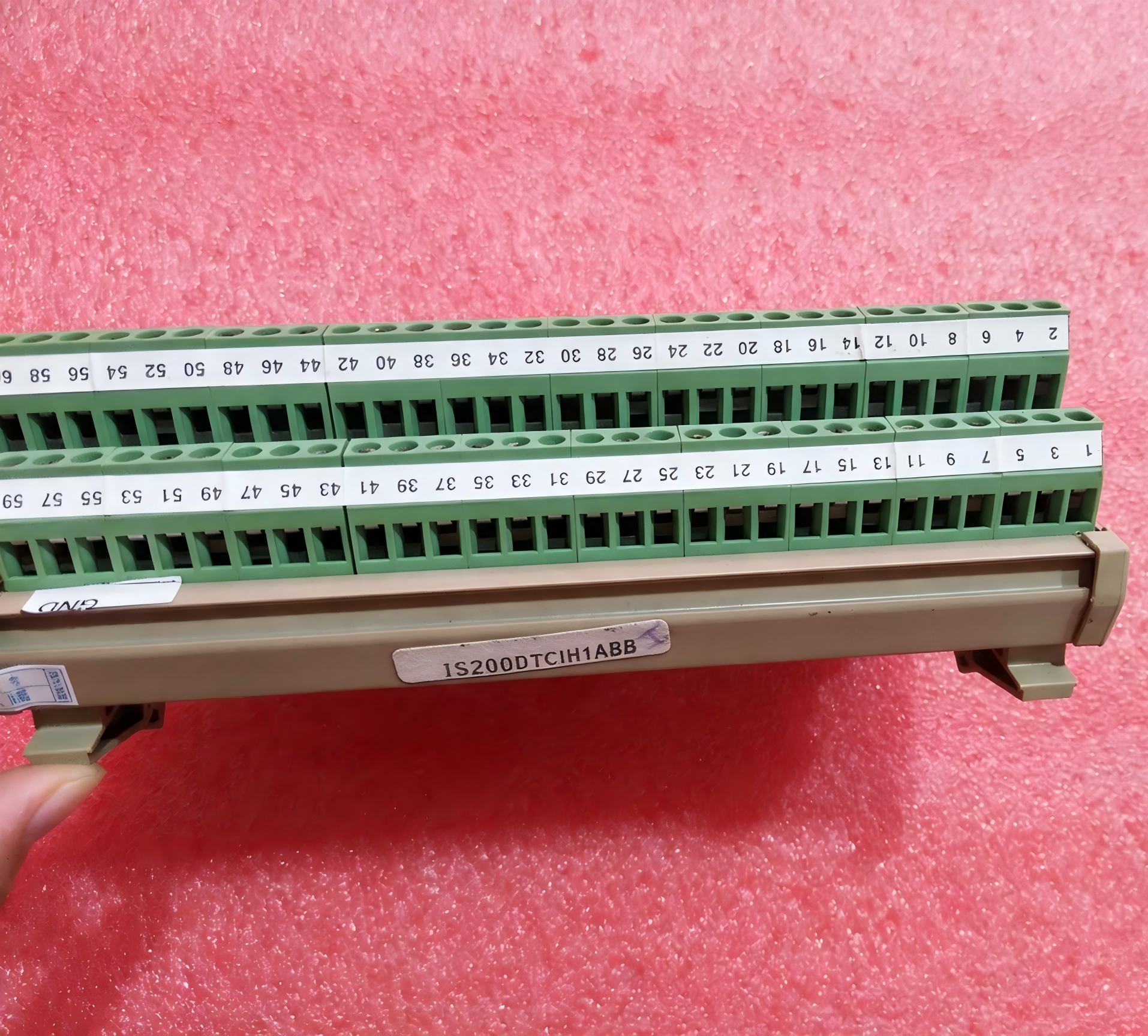

Klemklemmen er en euro-bloktype med høj tæthed med 60 skrueklemmer, permanent loddet til kortet. Den accepterer solide eller snoede ledninger op til #18 AWG, og skærmet kabel er ikke påkrævet til kontaktindgange, selvom parsnoede ledninger anbefales til lange løb for at minimere støjoptagelsen. Klemrækken er tydeligt nummereret fra 1 til 60, og ledningsdiagrammet giver de tilsvarende signaltildelinger for hver indgangskanal.

To dedikerede skrueterminaler, nummereret 55 og 56, er tilvejebragt til SCOM (signal common) jordforbindelse. Disse terminaler skal forbindes til chassisjord med den kortest mulige ledningslængde for at sikre en returvej med lav impedans og minimere støj. Seks ekstra skrueterminaler er tilvejebragt til 24 V DC excitationsstrømtilslutningen, hvilket sikrer en sikker og lav-modstand strømforsyning til kortet. Kortet inkluderer ikke en dedikeret skærmklemmestrimmel; kabelskærme, hvis de anvendes, skal afsluttes eksternt ved feltenheden eller gennem en fælles jordingsstang, hvilket er almindelig praksis i industrielle installationer.

De fysiske dimensioner af IS200DTCIH1ABB med dens støtteplade er ca. 8,6 cm bred og 16,2 cm høj (3,4 tommer gange 6,37 tommer). Tavlens kompakte fodaftryk muliggør tæt emballering i kontrolskabe, og dens lodrette stablingsevne gør det muligt at montere flere plader inden for det samme vandrette rum, hvilket reducerer den samlede kabinetvolumen markant. Kortet er klassificeret til driftstemperaturer fra 0 °C til 60 °C (32 °F til 140 °F), hvilket gør det velegnet til de fleste industrielle miljøer.

Installation og ledningsføringsprocedurer

Korrekt installation af IS200DTCIH1ABB Simplex Contact Input Terminal Board er afgørende for pålidelig drift. Følgende vejledning dækker mekanisk montering, elektriske ledninger og systemintegration.

Mekanisk montering: Begynd med at fastgøre plastik DIN-skinneholderen til en standard 35 mm skinne. Holderen klikker på skinnen med et hørbart klik. Juster derefter IS200DTCIH1ABB-kortet med styreåbningerne i holderen, og skub det nedad, indtil det låser på plads. Sørg for, at kortet sidder godt fast, og at klemrækken og kabelstikket er tilgængelige. Når du stabler flere plader, skal du bevare tilstrækkelig lodret afstand til kabelbøjning og adgang til terminering.

Ledning af kontaktindgangene: Hver af de 24 indgangskanaler har et dedikeret par terminaler: en terminal til feltkontaktens fælles retur (forbundet til magnetiseringsforsyningens retur) og en anden til indgangssignalet. Ledningskonfigurationen afhænger af, om kontakterne er normalt åbne eller normalt lukkede, og om de får strøm fra kortets interne magnetisering eller fra en ekstern kilde. IS200DTCIH1ABB er designet til at arbejde med tørre kontakter; excitationsspændingen leveres af kortet selv. Tilslut den positive side af magnetiseringsforsyningen til kontakternes common rail, og tilslut hver kontakts udgang til den tilsvarende indgangsterminal. Når kontakten slutter, er kredsløbet afsluttet, og indgangen detekteres. Det er vigtigt at sikre, at kontaktledningerne er sikre, og at den korrekte polaritet overholdes for magnetiseringsforsyningen.

Jording: SCOM-klemmerne (55 og 56) skal forbindes til chassisjord med den kortest mulige ledning. Begge skruer leveres til dette formål; den ene eller begge kan bruges til at skabe en jordbane med lav impedans. Denne forbindelse etablerer referencepotentialet for magnetiseringsforsyningen og er afgørende for støjimmunitet. Som nævnt er der ingen skærmklemmer på kortet; derfor skal eventuelle kabelskærme jordes eksternt, typisk ved feltenheden eller ved en fælles jordingsstang.

Excitationseffekt: Kortet kræver en nominel 24 V DC excitationsforsyning, som typisk er afledt af systemets strømforsyning. Seks skrueterminaler er tilvejebragt til denne forbindelse, hvilket muliggør sikker og redundant strømledning. Excitationsspændingen skal ligge inden for området 18 til 32 V DC for at sikre korrekt drift. Excitationsforsyningen er flydende, hvilket betyder, at den ikke er refereret til systemjorden, hvilket hjælper med at forhindre jordsløjfer.

Kabeltilslutning: Når alle feltledninger er færdige, skal du tilslutte det enkelte kabel mellem IS200DTCIH1ABB og VCCC- eller VCRC-processorkortet. Konnektoren er nøglen og låst for at forhindre utilsigtet frakobling. Ved opstart vil VCCC/VCRC afhøre den indbyggede ID-chip for at identificere kortet og verificere kompatibilitet. Hvis der opdages en uoverensstemmelse – for eksempel hvis korttypen ikke matcher den forventede konfiguration – genereres en hardwareinkompatibilitetsfejl, der forhindrer forkert betjening.

Opstart og verifikation: Sæt strøm til systemet og observer diagnosticeringsindikatorerne på VCCC/VCRC eller gennem systemsoftwaren. IS200DTCIH1ABB skal identificeres korrekt, og kontaktstatus skal afspejles nøjagtigt. Hvis en kanal læser forkert, skal du kontrollere ledningskontinuitet, excitationsspænding og kontakttilstand. De tilgængelige diagnostiske tests kan hjælpe med at isolere problemer.

Operationelle egenskaber

IS200DTCIH1ABB Simplex Contact Input Terminal Board fungerer med den samme funktionelle logik og indbyggede signalkonditionering som de større TBCI terminal boards, med den vigtigste forskel, at IS200DTCIH1ABB er skaleret specifikt til 24 V DC excitation. Denne skalering sikrer kompatibilitet med standard industrielle diskrete sensorer og kontroller.

Input excitationsspændingen spænder fra 18 til 32 V DC, der tager højde for typiske variationer i strømforsyningens output. Tærskelspændingen for detektering af en kontaktlukning er fastsat til 50 % af den påførte excitationsspænding, hvilket giver et konsistent og støjimmun koblingspunkt. For eksempel ved 24 V excitation er tærsklen 12 V; ved 28 V er tærsklen 14 V. Denne procentbaserede tærskel sikrer pålidelig drift over hele excitationsområdet.

Kortet afviser AC-spænding overlejret på DC-indgangen med en specificeret AC-afvisning på 12 V RMS. Denne funktion er især vigtig i industrielle miljøer, hvor AC-rippel eller induktion fra nærliggende strømkabler kan kobles til indgangsledningerne. Hardwarefilteret (4 ms tidskonstant) dæmper højfrekvent støj yderligere og undertrykker overspændingstransienter, hvilket sikrer, at kun gyldige kontaktovergange rapporteres.

Indgangsstrømforbruget er beskedent, hvor de første 21 kredsløb tager 2,5 mA (nominelt) og de sidste tre kredsløb tager 10 mA (nominelt). Dette design giver tilstrækkelig befugtningsstrøm til pålidelig kontaktlukning, samtidig med at belastningen på magnetiseringsforsyningen minimeres. Den højere strøm på de sidste tre kanaler er nyttig til kontakter, der har højere modstand på grund af oxidation eller længere kabelføringer.

Når først signalerne er konditioneret og filtreret, transmitteres de til VCCC- eller VCRC-processorkortet. VCCC/VCRC sender disse signaler gennem optiske isolatorer, hvilket giver fuldstændig galvanisk isolering mellem feltledningerne og styresystemets elektronik. De isolerede signaler placeres derefter på VME-backplanet, hvor de læses af VCMI og kommunikeres til controlleren. Denne flertrinsisolering sikrer, at styresystemet er beskyttet mod elektrisk støj, overspændinger og jordpotentialeforskelle, der kan forekomme i feltledningerne.

Diagnostik og fejlsøgning

IS200DTCIH1ABB Simplex Contact Input Terminal Board inkorporerer omfattende diagnostiske egenskaber, der forbedrer systemets pålidelighed og forenkler vedligeholdelsen. Diagnostikken udføres af VCCC/VCRC-processorkortet i forbindelse med IS200DTCIH1ABB's indbyggede ID-chip og excitationsovervågningskredsløb.

Overvågning af excitationsspænding: Den excitationsspænding, der leveres til kortet, overvåges kontinuerligt. Hvis excitationsspændingen falder til under 40 % af den nominelle spænding (ca. 9,6 V for en 24 V nominel forsyning), indstilles og låses en diagnostisk alarm af I/O-pakken/kortet. Denne alarm indikerer en potentiel strømforsyningsfejl eller et ledningsproblem. Når denne tilstand detekteres, tvinges alle indgange forbundet med IS200DTCIH1ABB til åben kontakt (fejlsikker) tilstand som en sikkerhedsforanstaltning, hvilket forhindrer fejlagtig betjening af kontrolsystemet.

Testtilstand forcering: Som en diagnostisk test kan alle indgange på IS200DTCIH1ABB tvinges til åben kontakttilstand under softwarekontrol. Dette gør det muligt for systemet at verificere, at inputkredsløbet og processoren fungerer korrekt. Ethvert input, der fejler denne diagnostiske test – dvs. det reagerer ikke som tvunget – holdes i fejlsikker tilstand, og der genereres en fejl. Denne test kan køres med jævne mellemrum som en del af systemets sundhedstjek.

TMR Voting Mismatch (hvis relevant): Selvom IS200DTCIH1ABB i sig selv er simplex, i systemer, hvor flere boards bruges til redundans (ikke med dette board, men med andre), hvis input fra dette board ikke stemmer overens med den afstemte værdi fra alle tre boards i et TMR-system, opstår der en fejl. Til simpleksdrift er denne funktion ikke anvendelig, men den diagnostiske infrastruktur forbliver på plads for bredere systemkompatibilitet.

Connector ID-enhed: Hvert IS200DTCIH1ABB-kort inkluderer en skrivebeskyttet chip, der gemmer kortets serienummer, korttype (DTCI), revisionsnummer og konnektorplaceringen (JR1, JS1 eller JT1). Under systeminitialisering udspørger VCCC/VCRC denne chip. Hvis chippens data ikke stemmer overens med den forventede konfiguration – for eksempel hvis en anden korttype er installeret, eller revisionen er inkompatibel – genereres en hardwareinkompatibilitetsfejl. Dette forhindrer systemet i at fungere med forkert eller uoverensstemmende hardware, hvilket øger pålideligheden.

Cable Unplugged Detection: VCCC/VCRC kan registrere, når kablet, der forbinder IS200DTCIH1ABB, er frakoblet. Et kommunikationstab udløser en fejl, som gør operatøren opmærksom på et ledningsproblem. Denne detektion er baseret på fraværet af forventede ID-chip-svar eller signalaktivitet.

Alle diagnostiske alarmer og fejl rapporteres til controlleren, hvor de kan vises på operatørgrænsefladen, logges på hændelseshistorikken og bruges til at udløse passende handlinger (f.eks. nedlukning af en proces eller skift til backupudstyr).

Konfiguration og hardwareindstillinger

IS200DTCIH1ABB Simplex Contact Input Terminal Board er designet til enkelhed og brugervenlighed. Der er ingen jumpere, dip-switche eller andre hardwareindstillinger på kortet, der kræver brugerkonfiguration. Alle driftsparametre – inklusive inputfiltrering, excitationsspændingsovervågning og tærskeldetektion – er fastgjort på fabrikken og kræver ikke justering.

Kortets konfiguration er helt bestemt af systemsoftwaren. VCCC/VCRC-processoren læser ID-chippen for automatisk at genkende korttypen og dens muligheder. Systemsoftwaren kan derefter tildele de 24 inputkanaler til specifikke kontrolfunktioner, kortlægge dem til I/O-punkter og opsætte diagnostiske tærskler efter behov. Denne plug-and-play-tilgang reducerer opsætningstiden og eliminerer konfigurationsfejl.

Fraværet af jumpere forenkler også feltudskiftning: en defekt IS200DTCIH1ABB kan fjernes og erstattes med en ny af samme type uden nogen manuel rekonfiguration. VCCC/VCRC vil automatisk detektere det nye kort og genoptage normal drift, forudsat at magnetiseringen og ledningerne er intakte. Hvis et nyere revisionskort er installeret, vil ID-chippen rapportere revisionen, og systemet vil verificere kompatibilitet; enhver inkompatibilitet vil blive markeret som en hardwarefejl.

Tekniske specifikationer

Følgende tabel giver omfattende tekniske specifikationer for GE IS200DTCIH1ABB Simplex Contact Input Terminal Board. Alle værdier er typiske, medmindre andet er angivet.

Applikationsegnethed og systemintegration

GE IS200DTCIH1ABB Simplex Contact Input Terminal Board er ideelt egnet til en lang række industrielle diskrete inputapplikationer, hvor simpleksdrift er acceptabel. Dens 24 kontaktindgange er perfekte til at overvåge status for motorstartere, ventilpositioner, niveauafbrydere, trykafbrydere, temperaturafbrydere, nødstop-trykknapper og betjeningspanelets trykknapper. 24 V DC excitation er kompatibel med de fleste industrielle sensorer og tørre kontakter.

Ved strømproduktion kan kortet overvåge generatorafbryderstatus, turbineudløsningssignaler, smøreolietrykafbrydere og kølevandsstrømningskontakter. Ved kemisk behandling kan den aflæse tankniveaualarmer, pumpedriftsstatus og sikringsforhold. I produktionsautomatisering kan den opfange maskincyklusstart/stop-signaler, deltilstedeværelsessensorer og sikkerhedslåse. Gruppeisoleringen sikrer, at støj eller fejl på én gruppe af input ikke påvirker andre grupper, hvilket forbedrer den overordnede system robusthed.

Muligheden for at forbinde to IS200DTCIH1ABB-kort til en enkelt VCCC- eller VCRC-processor giver op til 48 kontaktindgange, hvilket er tilstrækkeligt til mange mellemstore kontrolsystemer. Den lodrette stabling og kompakte fodaftryk giver mulighed for tæt emballering, hvilket gør pladen til et glimrende valg til eftermonteringsprojekter, hvor skabspladsen er en præmie. Den automatiske ID-chipgenkendelse forenkler konfigurationen og reducerer idriftsættelsestiden, mens de omfattende diagnostiske muligheder bidrager til høj systemtilgængelighed og lettere fejlfinding.

Kortets optiske isolering på VCCC/VCRC-siden giver et ekstra lag af beskyttelse, hvilket gør systemet robust mod jordpotentialeforskelle og elektriske transienter. Den fejlsikre adfærd – tvinger indgange til at åbne ved excitationstab – sikrer, at kontrolsystemet som standard indstilles til en sikker tilstand i tilfælde af strømsvigt, en kritisk funktion for sikkerhedsrelaterede applikationer.

Vedligeholdelse og livscyklus

IS200DTCIH1ABB Simplex Contact Input Terminal Board er en solid-state enhed uden bevægelige dele eller brugerjusterbare komponenter, hvilket sikrer lang levetid med minimal vedligeholdelse. Rutinemæssig vedligeholdelse består af periodisk visuel inspektion af terminalforbindelser, kabelintegritet og overordnet brætrenhed. I støvede eller ætsende miljøer anbefales lejlighedsvis rengøring med en blød børste eller lavtryksluft.

Hvis et bræt fejler, er udskiftning ligetil. Afbryd strømmen til systemet, afbryd feltledningerne (efter at have markeret klemmetildelinger, hvis det er nødvendigt), tag kablet ud, frigør DIN-skinneholderen, og skub kortet af. Installer det nye IS200DTCIH1ABB-kort, tilslut alle ledninger igen, og tilslut strøm. VCCC/VCRC vil automatisk genkende det nye kort via dets ID-chip; ingen softwarerekonfiguration er påkrævet, da korttypen og kanaltilknytningen forbliver den samme. Men hvis bestyrelsens revision er ændret, vil systemet verificere kompatibiliteten og generere en fejl, hvis der er et misforhold, hvilket sikrer, at der kun bruges godkendt hardware.

GE opretholder et omfattende reservedelslager til IS200DTCIH1ABB, og bagudkompatibilitet er sikret på tværs af alle revisioner. Når du bestiller en erstatning, skal du angive det komplette varenummer (IS200DTCIH1ABB), det tilhørende systemserienummer og materialelistenummeret, hvis det er tilgængeligt. Fabrikken kan erstatte senere revisioner baseret på tilgængelighed, men funktionel kompatibilitet er garanteret.
